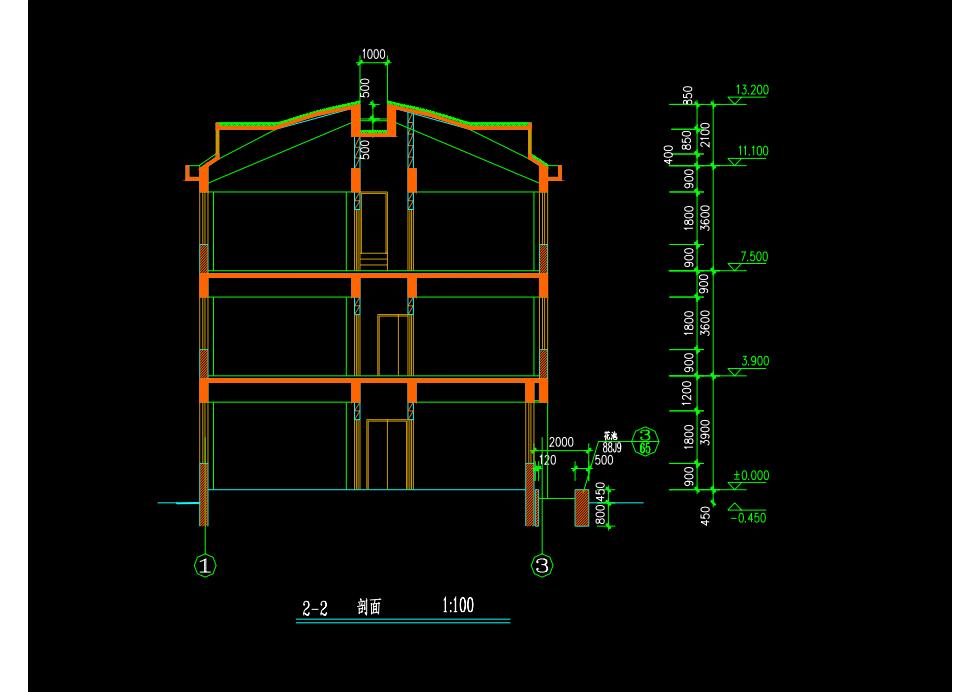

1000 13.200 8 11.100 50% 5.900 000 0.000 0.45 ① ③ 2-2制面 1:100
●局部剖面 当建筑形体比较复杂时，完全剖开无法清楚 表示其外表特征，往往需要在原投影图上切 开局部，画成剖面图，称作局部剖面图。如 施工图中的基础平面图。 包712150 09500 400
z 局部剖面 当建筑形体比较复杂时，完全剖开无法清楚 表示其外表特征，往往需要在原投影图上切 开局部，画成剖面图，称作局部剖面图。如 施工图中的基础平面图

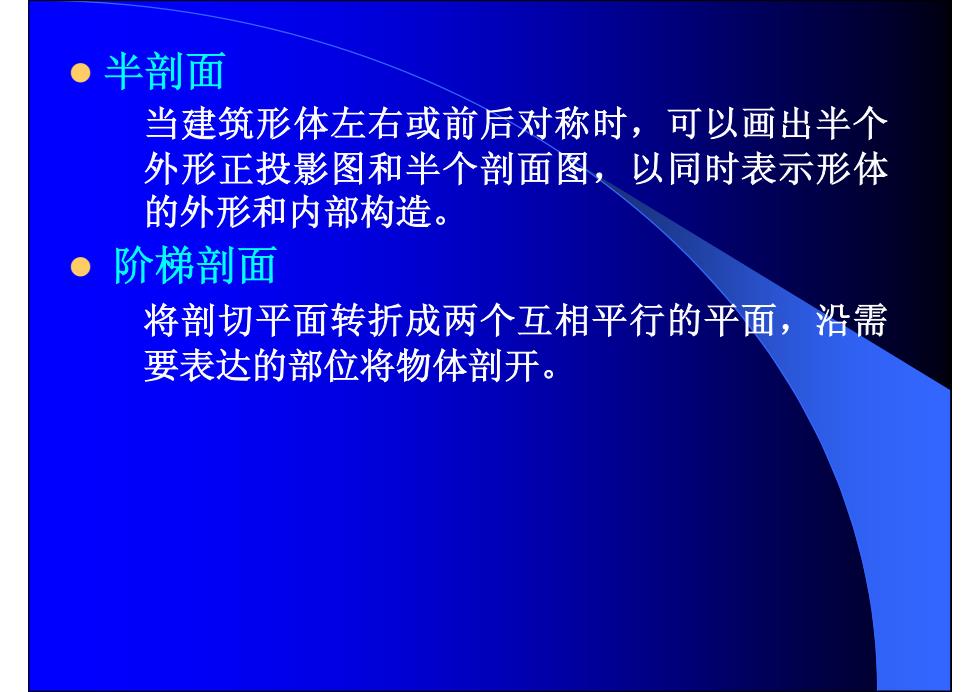

● 半剖面 当建筑形体左右或前后对称时，可以画出半个 外形正投影图和半个剖面图，以同时表示形体 的外形和内部构造。 阶梯剖面 将剖切平面转折成两个互相平行的平面，沿需 要表达的部位将物体剖开
z 半剖面 当建筑形体左右或前后对称时，可以画出半个 外形正投影图和半个剖面图，以同时表示形体 的外形和内部构造。 z 阶梯剖面 将剖切平面转折成两个互相平行的平面，沿需 要表达的部位将物体剖开

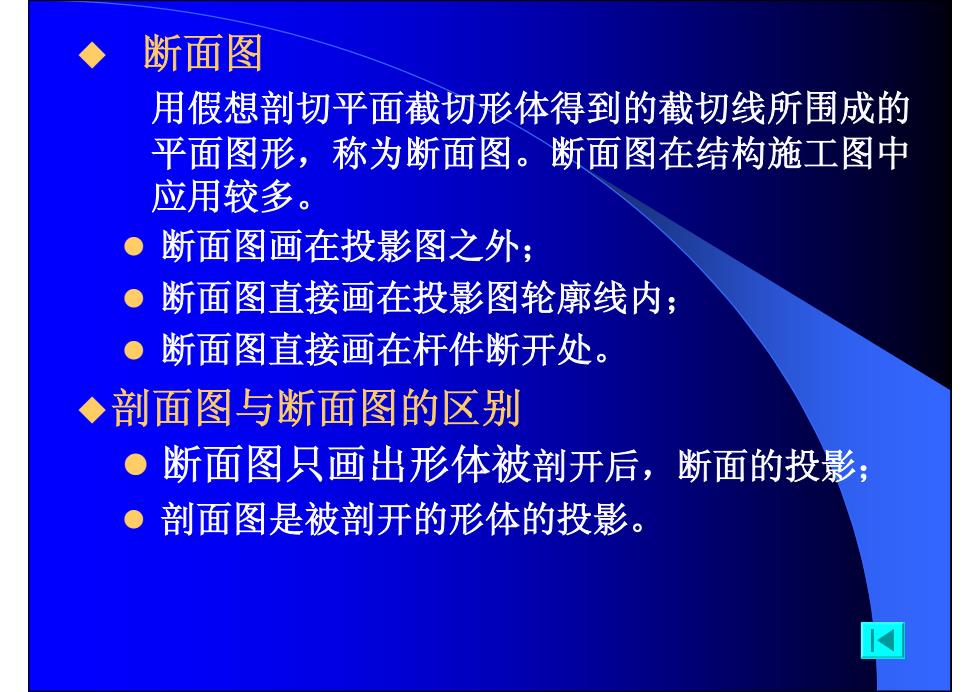

断面图 用假想剖切平面截切形体得到的截切线所围成的 平面图形，称为断面图。断面图在结构施工图中 应用较多。 ●断面图画在投影图之外； ● 断面图直接画在投影图轮廓线内； ●断面图直接画在杆件断开处。 ◆剖面图与断面图的区别 ●断面图只画出形体被剖开后，断面的投影： ●剂面图是被剂开的形体的投影
断面图 用假想剖切平面截切形体得到的截切线所围成的 平面图形，称为断面图。断面图在结构施工图中 应用较多。 z 断面图画在投影图之外； z 断面图直接画在投影图轮廓线内； z 断面图直接画在杆件断开处。 剖面图与断面图的区别 z 断面图只画出形体被剖开后，断面的投影； z 剖面图是被剖开的形体的投影

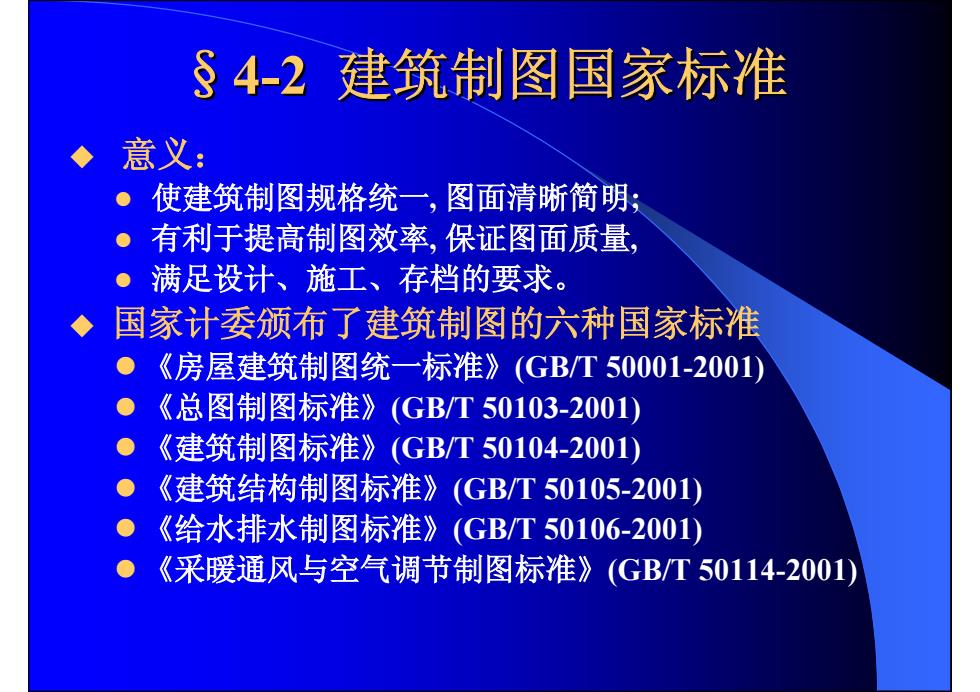

§4-2建筑制图国家标准 ◆意义： ●使建筑制图规格统一，图面清晰简明； ● 有利于提高制图效率，保证图面质量， 满足设计、施工、存档的要求。 ◆ 国家计委颁布了建筑制图的六种国家标准 ●《房屋建筑制图统一标准》(GB/T50001-2001) ●《总图制图标准》(GB/50103-2001) 《建筑制图标准》(GB/T50104-2001) 《建筑结构制图标准》(GB/T50105-2001) 《给水排水制图标准》(GB/T50106-2001) 《采暖通风与空气调节制图标准》(GB/T50114-2001)
§4-2 建筑制图国家标准 建筑制图国家标准 意义： z 使建筑制图规格统一, 图面清晰简明; z 有利于提高制图效率, 保证图面质量, z 满足设计、施工、存档的要求。 国家计委颁布了建筑制图的六种国家标准 z 《房屋建筑制图统一标准》(GB/T 50001-2001) z 《总图制图标准》(GB/T 50103-2001) z 《建筑制图标准》(GB/T 50104-2001) z 《建筑结构制图标准》(GB/T 50105-2001) z 《给水排水制图标准》(GB/T 50106-2001) z 《采暖通风与空气调节制图标准》(GB/T 50114-2001)
