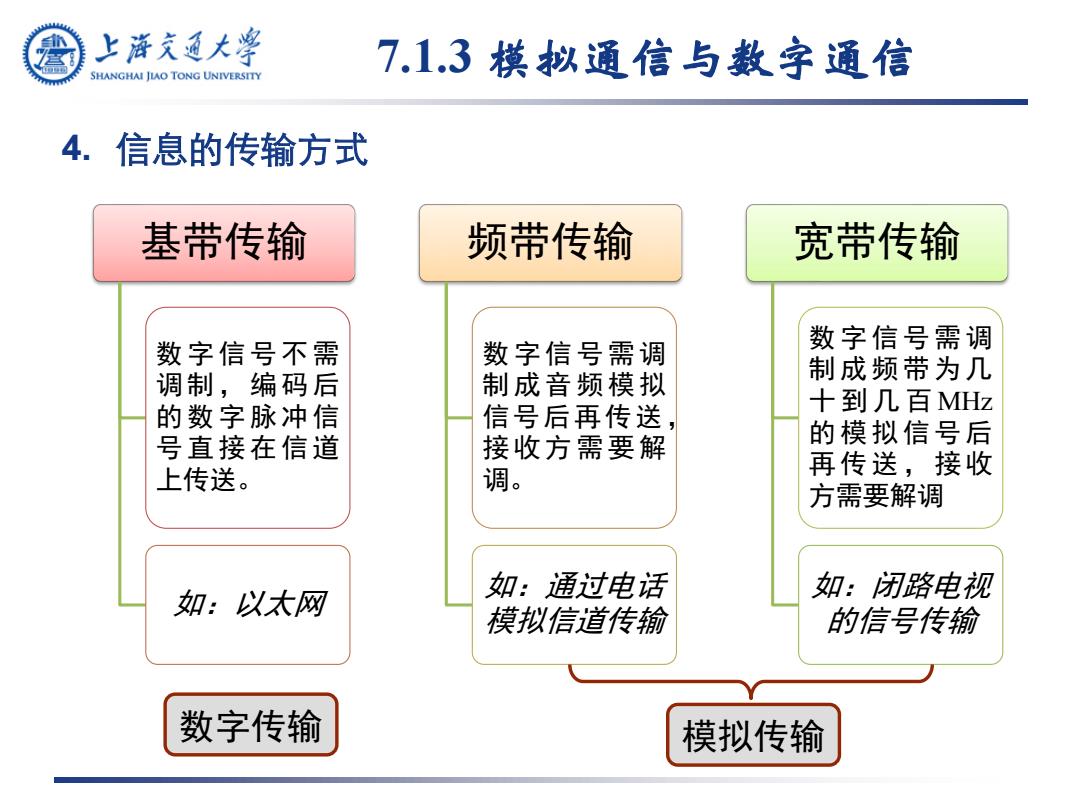

上游充通大学 7.1.3模拟通信与数字通信 SHANGHAI JLAO TONG UNIVERSITY 4.信息的传输方式 基带传输 频带传输 宽带传输 数字信号不需 数字信号需调 数字信号需调 调制，编码后 制成音频模拟 制成频带为几 的数字脉冲信 信号后再传送 十到几百MHz 号直接在信道 接收方需要解 的模拟信号后 上传送。 调。 再传送，接收 方需要解调 如：以太网 如：通过电话 如：闭路电视 模拟信道传输 的信号传输 数字传输 模拟传输
7.1.3 模拟通信与数字通信 4. 信息的传输方式 基带传输 数字信号不需 调制，编码后 的数字脉冲信 号直接在信道 上传送。 如：以太网 频带传输 数字信号需调 制成音频模拟 信号后再传送， 接收方需要解 调。 如：通过电话 模拟信道传输 宽带传输 数字信号需调 制成频带为几 十到几百 MHz 的模拟信号后 再传送，接收 方需要解调 如：闭路电视 的信号传输 数字传输 模拟传输
上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 4.信息的传输方式 不同类型的信号在不同类型的信道上传输有4种情况 数据： 模拟数据 数字数据 信号： 模拟信号 数字信号 信道： 模拟信道 数字信道
7.1.3 模拟通信与数字通信 4. 信息的传输方式 不同类型的信号在不同类型的信道上传输有4种情况 数据： 模拟数据 数字数据 模拟信号 数字信号 模拟信道 数字信道 信号： 信道：

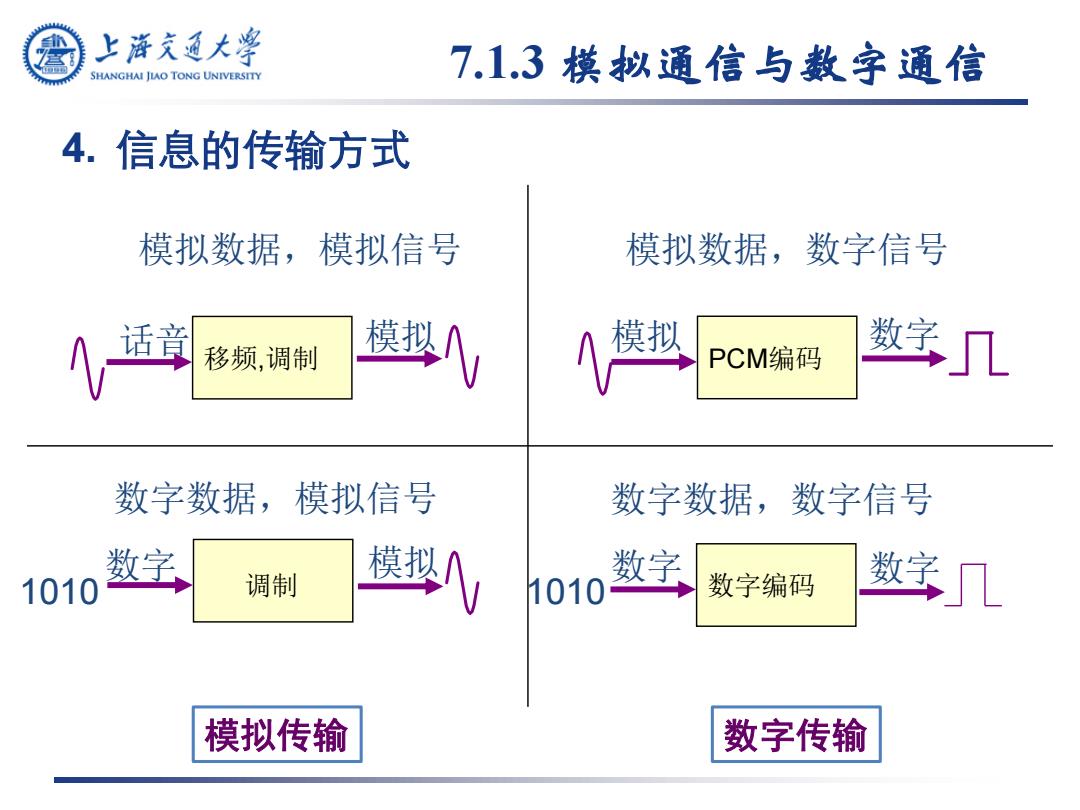

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 4.信息的传输方式 模拟数据，模拟信号 模拟数据，数字信号 话章 移频，调制 模拟 PCM编码 数字几 数字数据，模拟信号 数字数据，数字信号 数字 1010 调制 模拟∧ h010数字 数字编码 数字几 模拟传输 数字传输
4. 信息的传输方式 话音 移频,调制 模拟 数字 模拟 模拟 PCM编码 数字 数字 数字编码 数字 模拟数据，模拟信号 数字数据，模拟信号 数字数据，数字信号 模拟数据，数字信号 1010 调制 1010 7.1.3 模拟通信与数字通信 模拟传输 数字传输

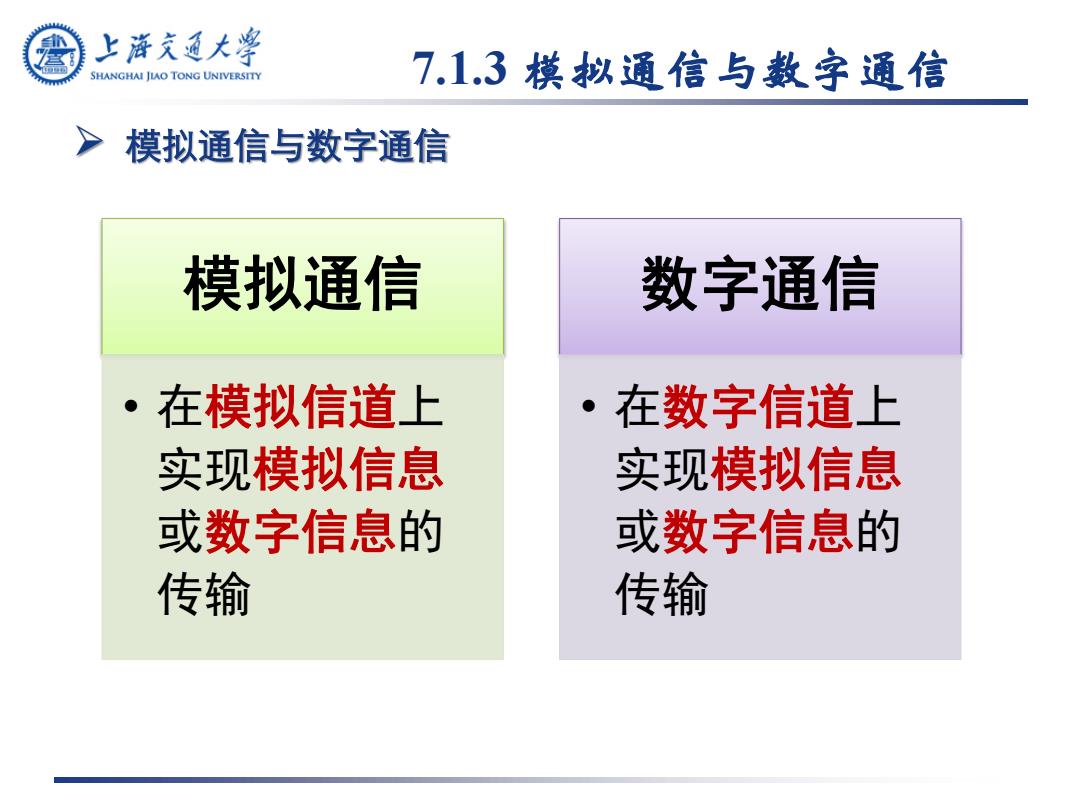

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 模拟通信与数字通信 模拟通信 数字通信 在模拟信道上 在数字信道上 实现模拟信息 实现模拟信息 或数字信息的 或数字信息的 传输 传输
模拟通信与数字通信 7.1.3 模拟通信与数字通信 模拟通信 • 在模拟信道上 实现模拟信息 或数字信息的 传输 数字通信 • 在数字信道上 实现模拟信息 或数字信息的 传输

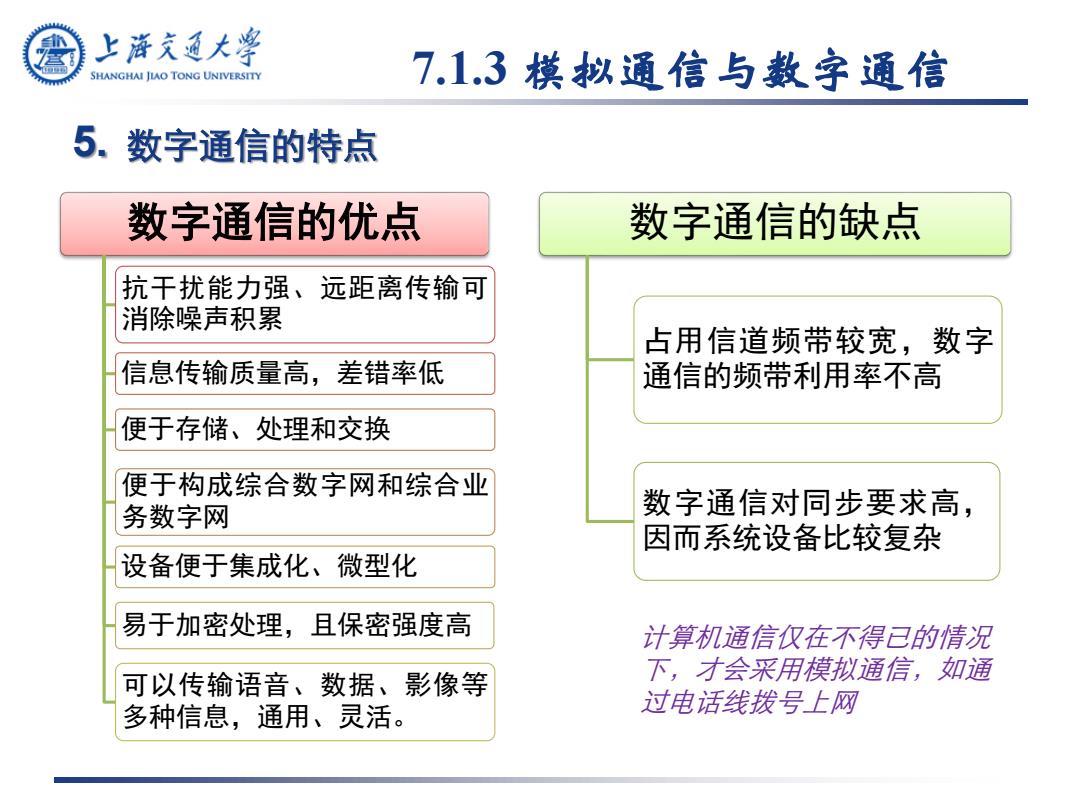

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 5.数字通信的特点 数字通信的优点 数字通信的缺点 抗干扰能力强、远距离传输可 消除噪声积累 占用信道频带较宽，数字 信息传输质量高，差错率低 通信的频带利用率不高 便于存储、处理和交换 便于构成综合数字网和综合业 务数字网 数字通信对同步要求高， 因而系统设备比较复杂 设备便于集成化、微型化 易于加密处理，且保密强度高 计算机通信仅在不得已的情况 可以传输语音、数据、 影像等 下，才会采用模拟通信，如通 多种信息，通用、灵活。 过电话线拨号上网
5. 数字通信的特点 7.1.3 模拟通信与数字通信 数字通信的优点 抗干扰能力强、远距离传输可 消除噪声积累 信息传输质量高，差错率低 便于存储、处理和交换 便于构成综合数字网和综合业 务数字网 设备便于集成化、微型化 易于加密处理，且保密强度高 可以传输语音、数据、影像等 多种信息，通用、灵活。 数字通信的缺点 占用信道频带较宽，数字 通信的频带利用率不高 数字通信对同步要求高， 因而系统设备比较复杂 计算机通信仅在不得已的情况 下，才会采用模拟通信，如通 过电话线拨号上网
