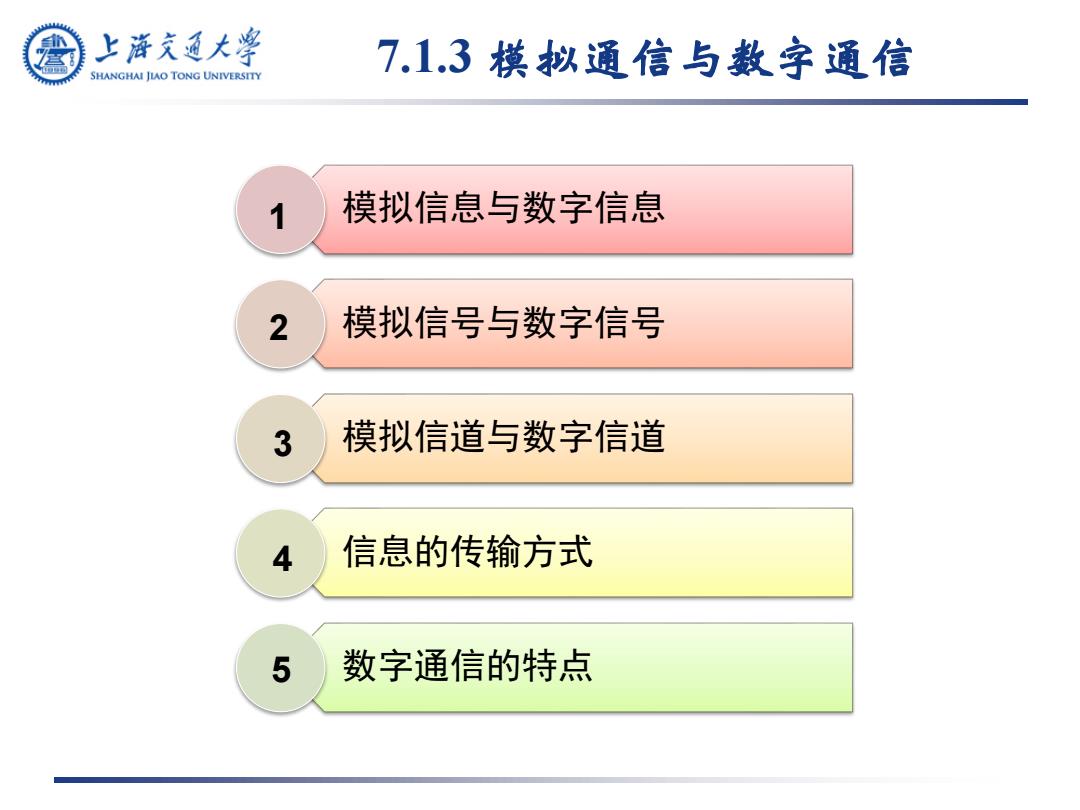

上浒充通大学 7.1.3模拟通信与数字通信 SHANGHAI JLAO TONG UNIVERSITY 1 模拟信息与数字信息 2 模拟信号与数字信号 3 模拟信道与数字信道 4 信息的传输方式 5 数字通信的特点
7.1.3 模拟通信与数字通信 模拟信息与数字信息 模拟信号与数字信号 模拟信道与数字信道 信息的传输方式 数字通信的特点 1 2 3 4 5

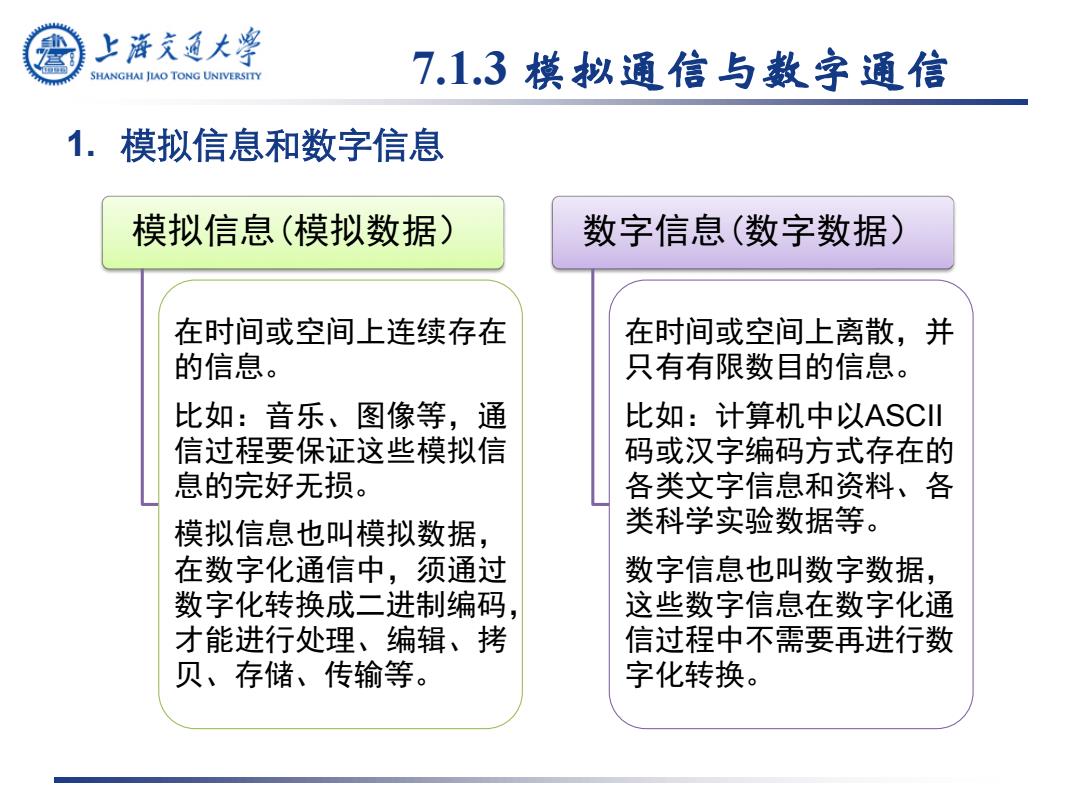

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 1.模拟信息和数字信息 模拟信息（模拟数据） 数字信息（数字数据） 在时间或空间上连续存在 在时间或空间上离散，并 的信息。 只有有限数目的信息。 比如：音乐、图像等，通 比如：计算机中以ASCIl 信过程要保证这些模拟信 码或汉字编码方式存在的 息的完好无损。 各类文字信息和资料、各 模拟信息也叫模拟数据 类科学实验数据等。 在数字化通信中，须通过 数字信息也叫数字数据， 数字化转换成二进制编码， 这些数字信息在数字化通 才能进行处理、编辑、拷 信过程中不需要再进行数 贝、存储、传输等。 字化转换
1. 模拟信息和数字信息 7.1.3 模拟通信与数字通信 模拟信息(模拟数据） 在时间或空间上连续存在 的信息。 比如：音乐、图像等，通 信过程要保证这些模拟信 息的完好无损。 模拟信息也叫模拟数据， 在数字化通信中，须通过 数字化转换成二进制编码， 才能进行处理、编辑、拷 贝、存储、传输等。 数字信息(数字数据） 在时间或空间上离散，并 只有有限数目的信息。 比如：计算机中以ASCII 码或汉字编码方式存在的 各类文字信息和资料、各 类科学实验数据等。 数字信息也叫数字数据， 这些数字信息在数字化通 信过程中不需要再进行数 字化转换
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 2.模拟信号和数字信号 模拟信号 时间或空间上连续，包含无穷多个信号值 ·数字信号 时间或空间上离散，仅包含有限数目的信号值。 最常见的是二值信号 a)模拟信号 b)数字信号
2. 模拟信号和数字信号 • 模拟信号 时间或空间上连续，包含无穷多个信号值 • 数字信号 时间或空间上离散，仅包含有限数目的信号值。 最常见的是二值信号 t a) 模拟信号 t b) 数字信号 7.1.3 模拟通信与数字通信

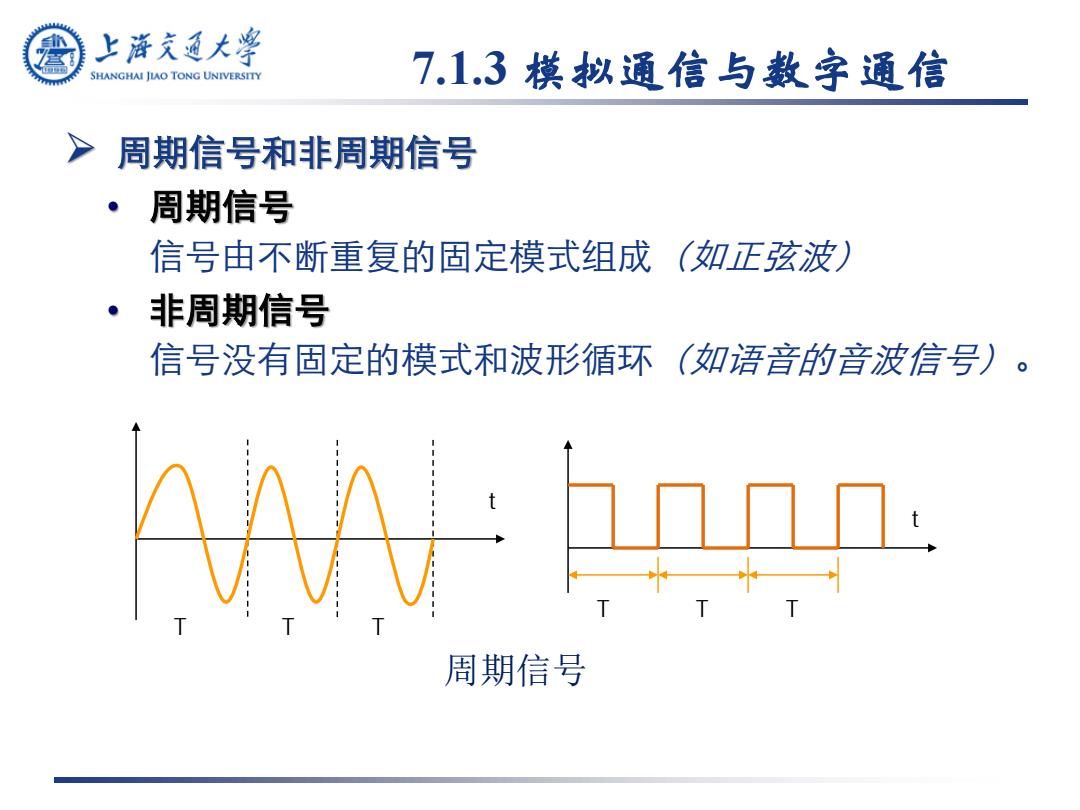

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 周期信号和非周期信号 周期信号 信号由不断重复的固定模式组成（如正弦波） 非周期信号 信号没有固定的模式和波形循环（如语音的音波信号）。 周期信号
周期信号和非周期信号 • 周期信号 信号由不断重复的固定模式组成（如正弦波） • 非周期信号 信号没有固定的模式和波形循环（如语音的音波信号）。 t t T T T T T T 周期信号 7.1.3 模拟通信与数字通信

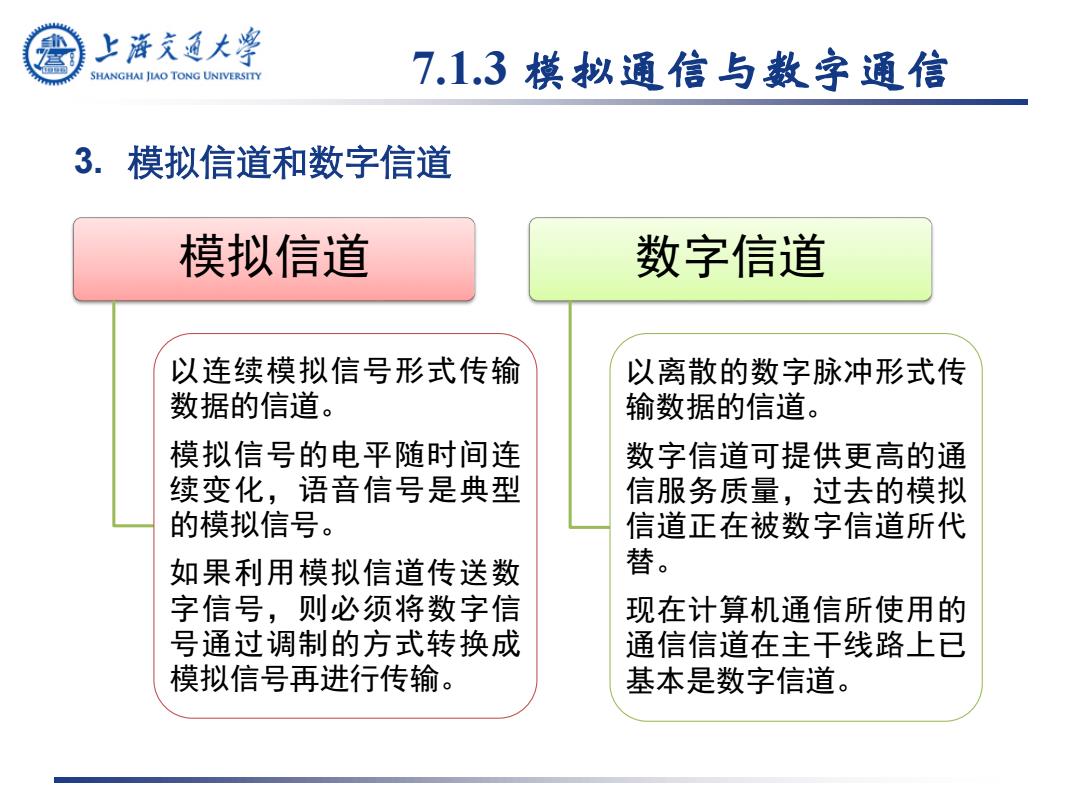

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.3模拟通信与数字通信 3.模拟信道和数字信道 模拟信道 数字信道 以连续模拟信号形式传输 以离散的数字脉冲形式传 数据的信道。 输数据的信道。 模拟信号的电平随时间连 数字信道可提供更高的通 续变化，语音信号是典型 信服务质量，过去的模拟 的模拟信号。 信道正在被数字信道所代 如果利用模拟信道传送数 替。 字信号，则必须将数字信 现在计算机通信所使用的 号通过调制的方式转换成 通信信道在主干线路上已 模拟信号再进行传输。 基本是数字信道
7.1.3 模拟通信与数字通信 3. 模拟信道和数字信道 模拟信道 以连续模拟信号形式传输 数据的信道。 模拟信号的电平随时间连 续变化，语音信号是典型 的模拟信号。 如果利用模拟信道传送数 字信号，则必须将数字信 号通过调制的方式转换成 模拟信号再进行传输。 数字信道 以离散的数字脉冲形式传 输数据的信道。 数字信道可提供更高的通 信服务质量，过去的模拟 信道正在被数字信道所代 替。 现在计算机通信所使用的 通信信道在主干线路上已 基本是数字信道
