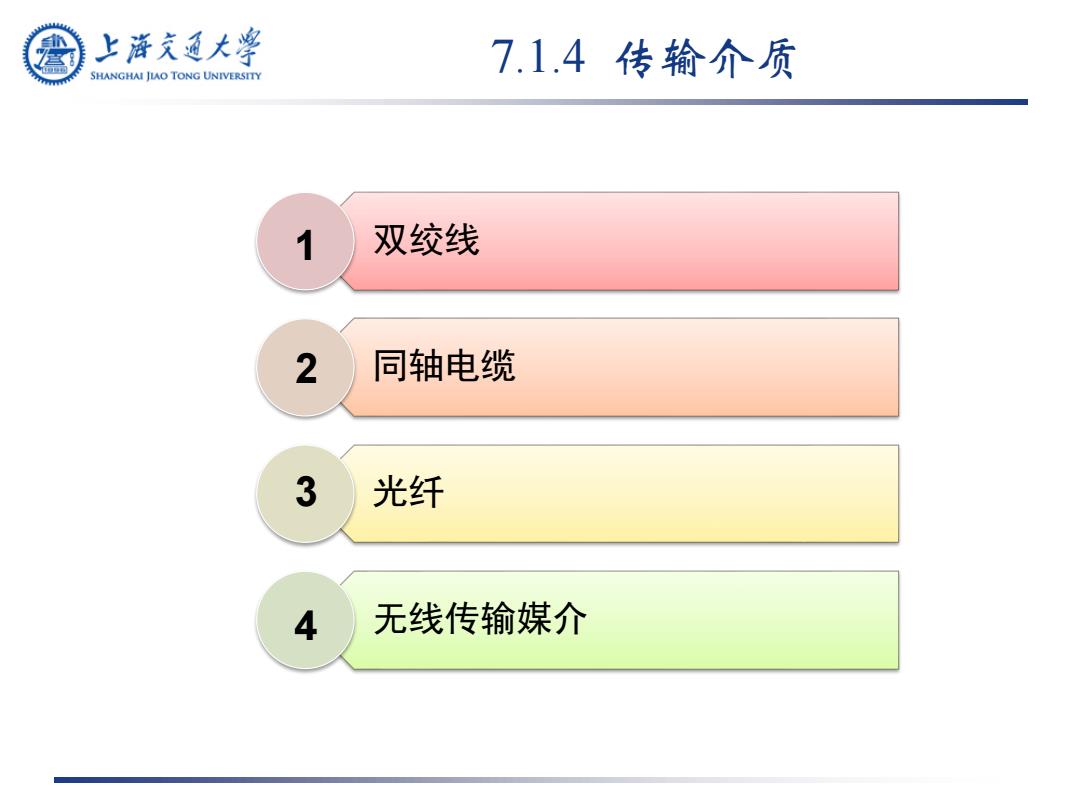

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.4传输介质 1 双绞线 2 同轴电缆 3 光纤 4 无线传输媒介
7.1.4 传输介质 双绞线 同轴电缆 光纤 无线传输媒介 1 2 3 4

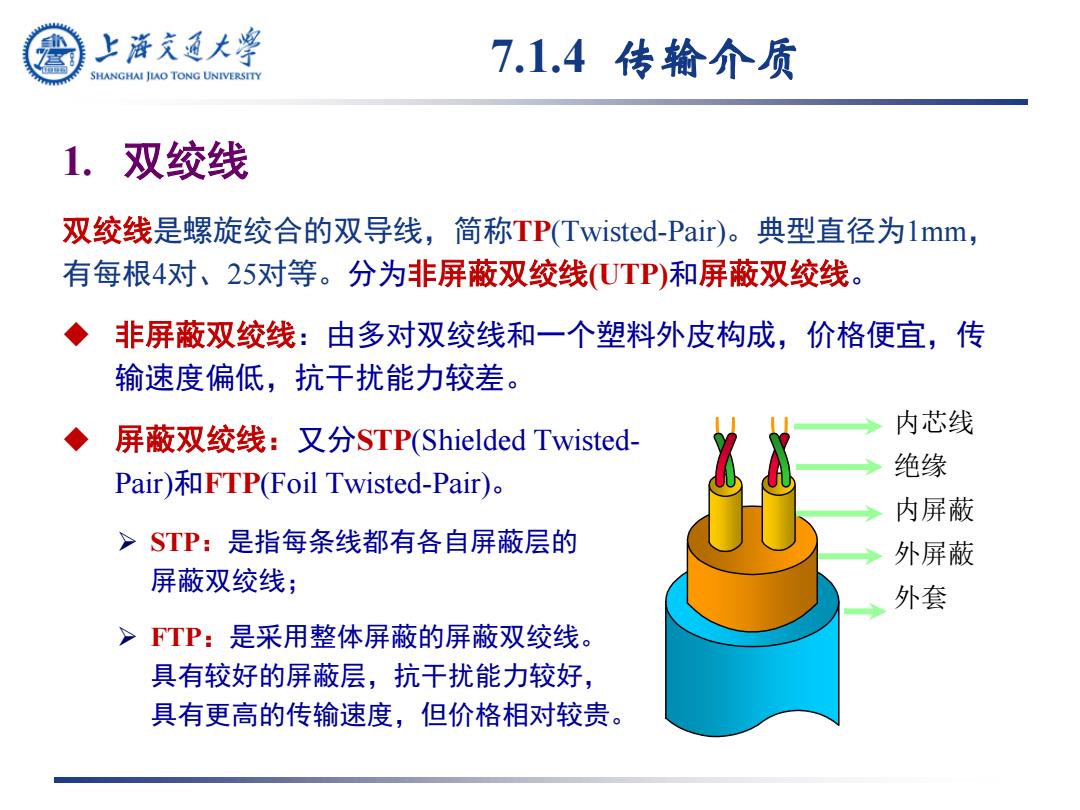

上游充通大学 7.1.4传输介质 SHANGHAI JLAO TONG UNIVERSITY 1.双绞线 双绞线是螺旋绞合的双导线，简称TP(Twisted-Pair)。典型直径为lmm, 有每根4对、25对等。分为非屏蔽双绞线(UTP)和屏蔽双绞线。 非屏蔽双绞线：由多对双绞线和一个塑料外皮构成，价格便宜，传 输速度偏低，抗干扰能力较差。 屏蔽双绞线：又分STP(Shielded Twisted- 内芯线 绝缘 Pair)和FTP(Foil Twisted.-Pair)。 内屏蔽 >STP:是指每条线都有各自屏蔽层的 外屏蔽 屏蔽双绞线； 外套 >FTP:是采用整体屏蔽的屏蔽双绞线。 具有较好的屏蔽层，抗干扰能力较好， 具有更高的传输速度，但价格相对较贵
7.1.4 传输介质 1. 双绞线 双绞线是螺旋绞合的双导线，简称TP(Twisted-Pair)。典型直径为1mm， 有每根4对、25对等。分为非屏蔽双绞线(UTP)和屏蔽双绞线。 非屏蔽双绞线：由多对双绞线和一个塑料外皮构成，价格便宜，传 输速度偏低，抗干扰能力较差。 屏蔽双绞线：又分STP(Shielded TwistedPair)和FTP(Foil Twisted-Pair)。 STP：是指每条线都有各自屏蔽层的 屏蔽双绞线； FTP：是采用整体屏蔽的屏蔽双绞线。 具有较好的屏蔽层，抗干扰能力较好， 具有更高的传输速度，但价格相对较贵。 内芯线 绝缘 内屏蔽 外屏蔽 外套

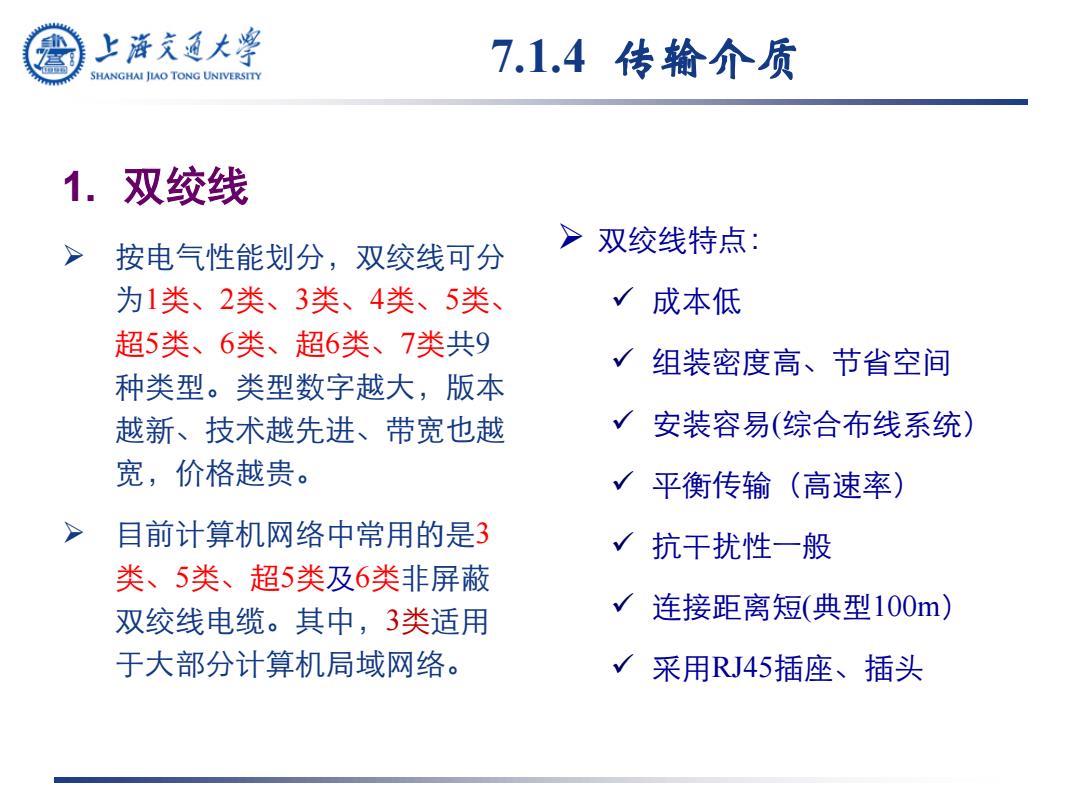

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.4传输介质 1.双绞线 按电气性能划分，双绞线可分 >双绞线特点： 为1类、2类、3类、4类、5类、 √成本低 超5类、6类、超6类、7类共9 √组装密度高、节省空间 种类型。类型数字越大，版本 越新、技术越先进、带宽也越 √安装容易（综合布线系统） 宽，价格越贵。 √平衡传输 （高速率) 目前计算机网络中常用的是3 √抗干扰性一般 类、5类、超5类及6类非屏蔽 双绞线电缆。其中，3类适用 √连接距离短（典型100m) 于大部分计算机局域网络。 √采用RJ45插座、插头
7.1.4 传输介质 1. 双绞线 按电气性能划分，双绞线可分 为1类、2类、3类、4类、5类、 超5类、6类、超6类、7类共9 种类型。类型数字越大，版本 越新、技术越先进、带宽也越 宽，价格越贵。 目前计算机网络中常用的是3 类、5类、超5类及6类非屏蔽 双绞线电缆。其中，3类适用 于大部分计算机局域网络。 双绞线特点： 成本低 组装密度高、节省空间 安装容易(综合布线系统） 平衡传输（高速率） 抗干扰性一般 连接距离短(典型100m） 采用RJ45插座、插头

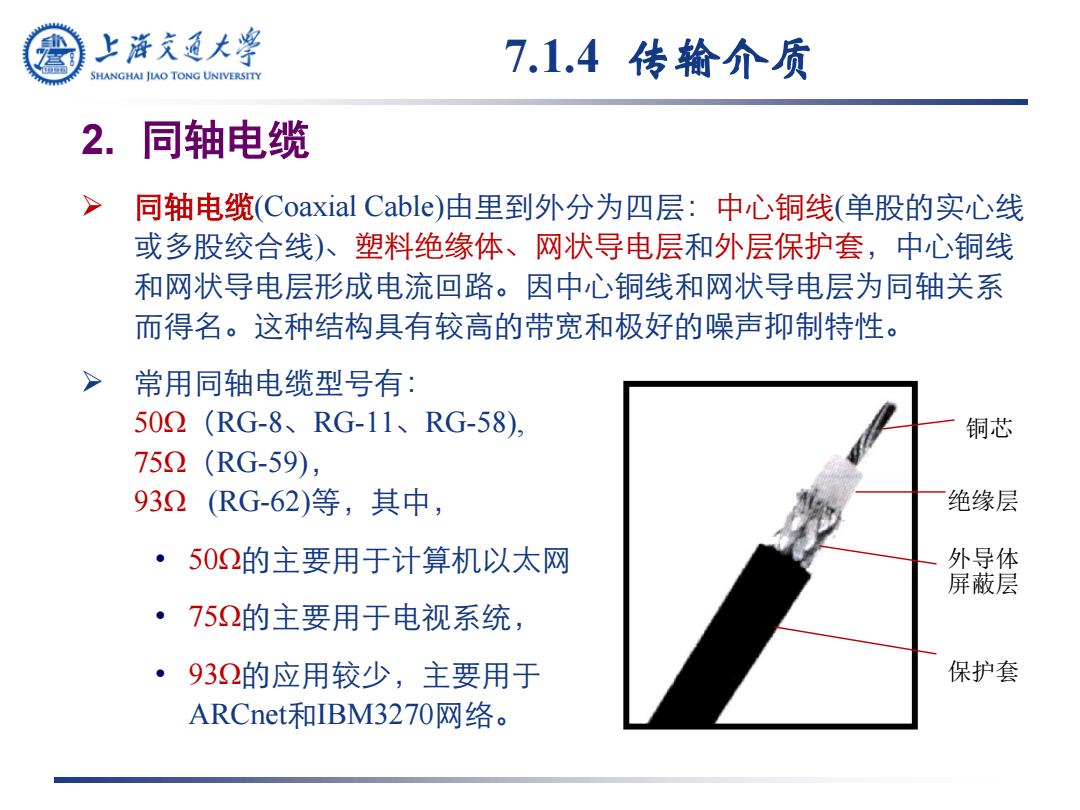

上游充通大学 7.1.4传输介质 SHANGHAI JLAO TONG UNIVERSITY 2.同轴电缆 > 同轴电缆(Coaxial Cable)由里到外分为四层：中心铜线（单股的实心线 或多股绞合线)塑料绝缘体、网状导电层和外层保护套，中心铜线 和网状导电层形成电流回路。因中心铜线和网状导电层为同轴关系 而得名。这种结构具有较高的带宽和极好的噪声抑制特性。 常用同轴电缆型号有： 502(RG-8、RG-11、RG-58) 铜芯 75Ω (RG-59), 932 (RG-62)等，其中， 绝缘层 ·502的主要用于计算机以太网 外导体 屏蔽层 752的主要用于电视系统， 932的应用较少，主要用于 保护套 ARCnet和IBM3270网络
2. 同轴电缆 同轴电缆(Coaxial Cable)由里到外分为四层：中心铜线(单股的实心线 或多股绞合线)、塑料绝缘体、网状导电层和外层保护套，中心铜线 和网状导电层形成电流回路。因中心铜线和网状导电层为同轴关系 而得名。这种结构具有较高的带宽和极好的噪声抑制特性。 常用同轴电缆型号有： 50Ω（RG-8、RG-11、RG-58), 75Ω（RG-59)， 93Ω (RG-62)等，其中， • 50Ω的主要用于计算机以太网 • 75Ω的主要用于电视系统， • 93Ω的应用较少，主要用于 ARCnet和IBM3270网络。 铜芯 绝缘层 外导体 屏蔽层 保护套 7.1.4 传输介质

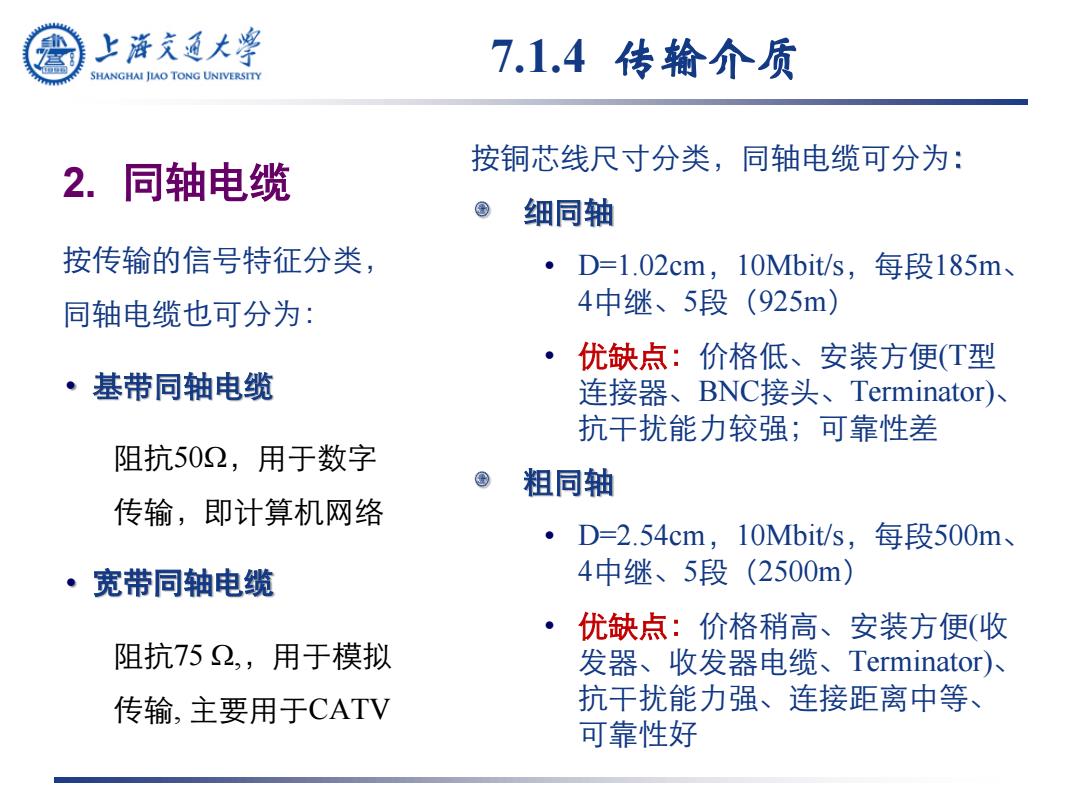

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.4传输介质 按铜芯线尺寸分类，同轴电缆可分为： 2.同轴电缆 细同轴 按传输的信号特征分类， D=1.02cm,10Mbit/s,每段185m、 同轴电缆也可分为： 4中继、5段(925m) ·优缺点：价格低、安装方便(T型 ·基带同轴电缆 连接器、BNC接头、Terminator) 抗干扰能力较强；可靠性差 阻抗502，用于数字 粗同轴 传输，即计算机网络 D=2.54cm,10Mbit/s,每段500m、 ·宽带同轴电缆 4中继、5段(2500m) 。 优缺点：价格稍高、安装方便（收 阻抗752，用于模拟 发器、收发器电缆、Terminator) 传输，主要用于CATV 抗干扰能力强、连接距离中等、 可靠性好
7.1.4 传输介质 2. 同轴电缆 按传输的信号特征分类， 同轴电缆也可分为： • 基带同轴电缆 阻抗50，用于数字 传输，即计算机网络 • 宽带同轴电缆 阻抗75 ,，用于模拟 传输, 主要用于CATV 按铜芯线尺寸分类，同轴电缆可分为： 细同轴 • D=1.02cm，10Mbit/s，每段185m、 4中继、5段（925m） • 优缺点：价格低、安装方便(T型 连接器、BNC接头、Terminator)、 抗干扰能力较强；可靠性差 粗同轴 • D=2.54cm，10Mbit/s，每段500m、 4中继、5段（2500m） • 优缺点：价格稍高、安装方便(收 发器、收发器电缆、Terminator)、 抗干扰能力强、连接距离中等、 可靠性好
