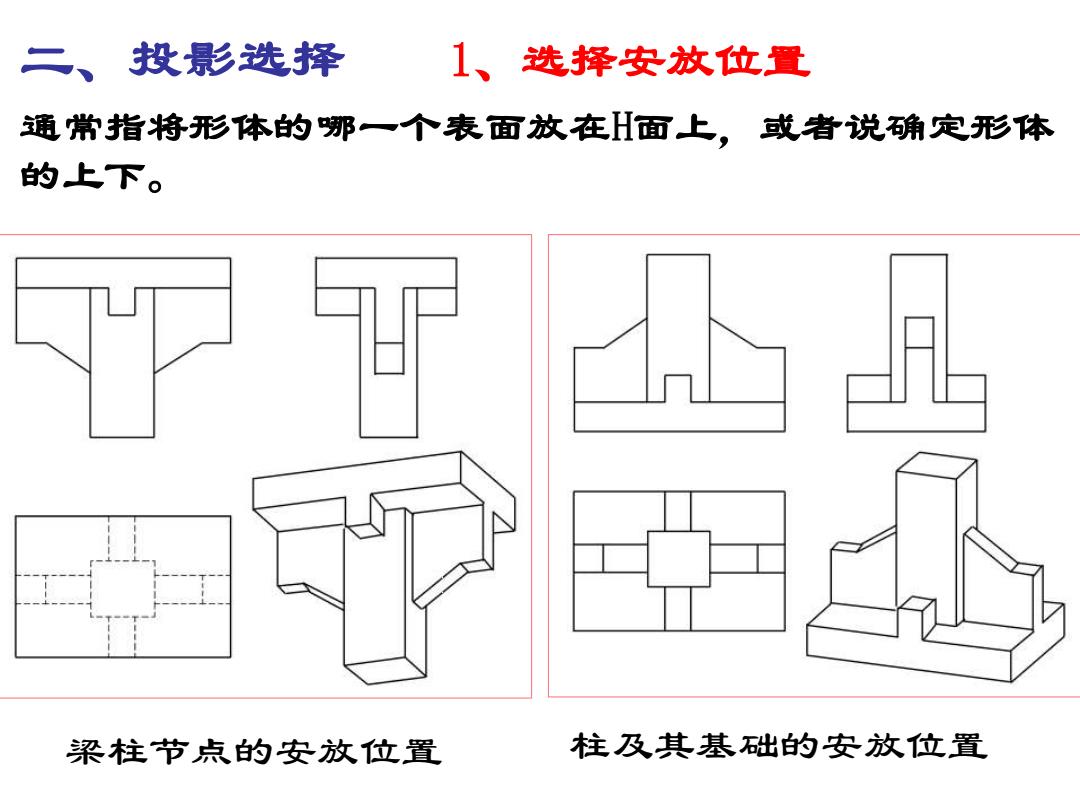

二、投影选择 1、选择安放位置 通常指将形体的哪一个表面放在H面上，或者说确定形体 的上下。 梁柱节点的安放位置 柱及其基础的安放位置
二、投影选择 1、选择安放位置 通常指将形体的哪一个表面放在H面上，或者说确定形体 的上下。 梁柱节点的安放位置 柱及其基础的安放位置

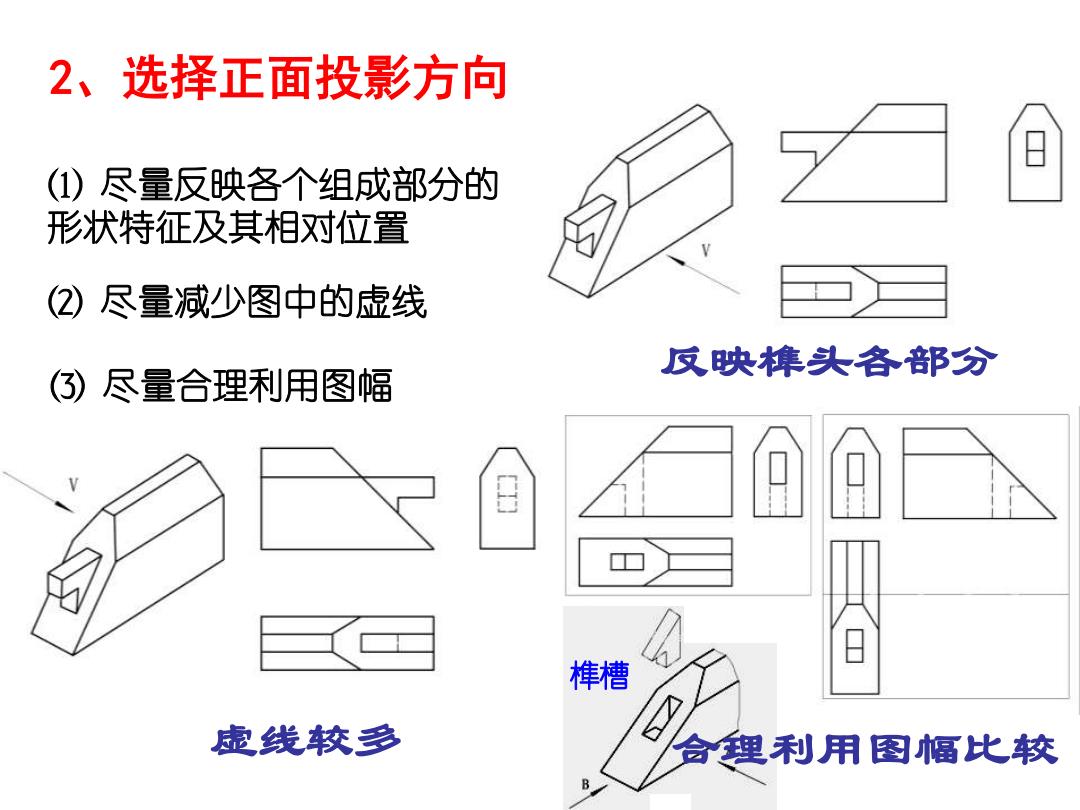

2、选择正面投影方向 日 (1)尽量反映各个组成部分的 形状特征及其相对位置 (2)尽量减少图中的虚线 反映榫头各部分 (③)尽量合理利用图幅 ■ 榫槽 虚线较多 合锂利用图幅比较
2、选择正面投影方向 ⑴ 尽量反映各个组成部分的 形状特征及其相对位置 ⑵ 尽量减少图中的虚线 ⑶ 尽量合理利用图幅 反映榫头各部分 虚线较多 榫槽 合理利用图幅比较

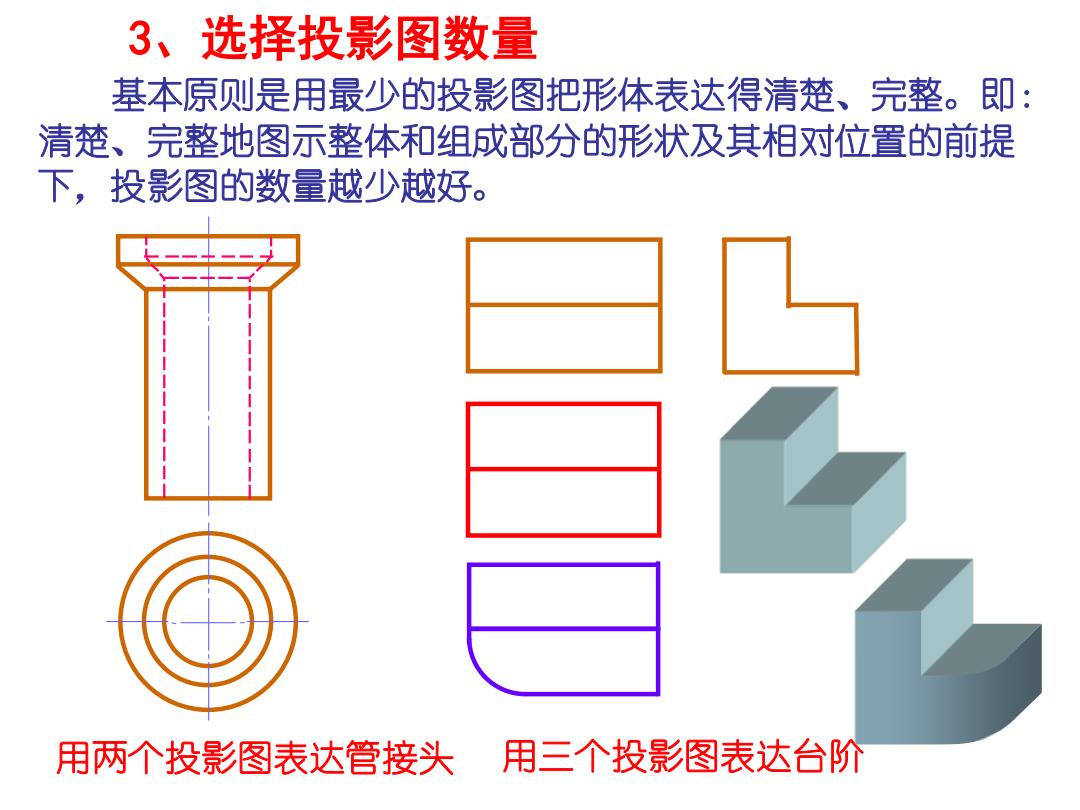

3、选择投影图数量 基本原则是用最少的投影图把形体表达得清楚、完整。即： 清楚、完整地图示整体和组成部分的形状及其相对位置的前提 下，投影图的数量越少越好。 用两个投影图表达管接头用三个投影图表达台阶
3、选择投影图数量 用两个投影图表达管接头 用三个投影图表达台阶 基本原则是用最少的投影图把形体表达得清楚、完整。即： 清楚、完整地图示整体和组成部分的形状及其相对位置的前提 下，投影图的数量越少越好

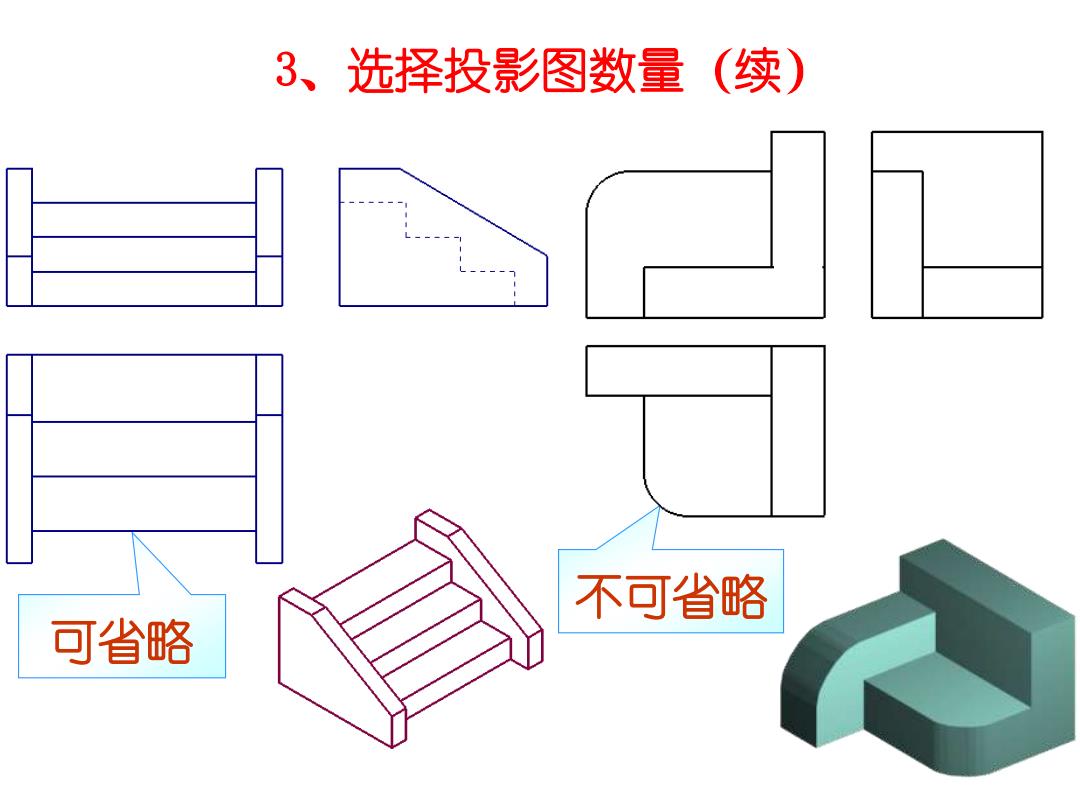

3、选择投影图数量（续） 不可省略 可省略
3、选择投影图数量（续） 可省略 不可省略

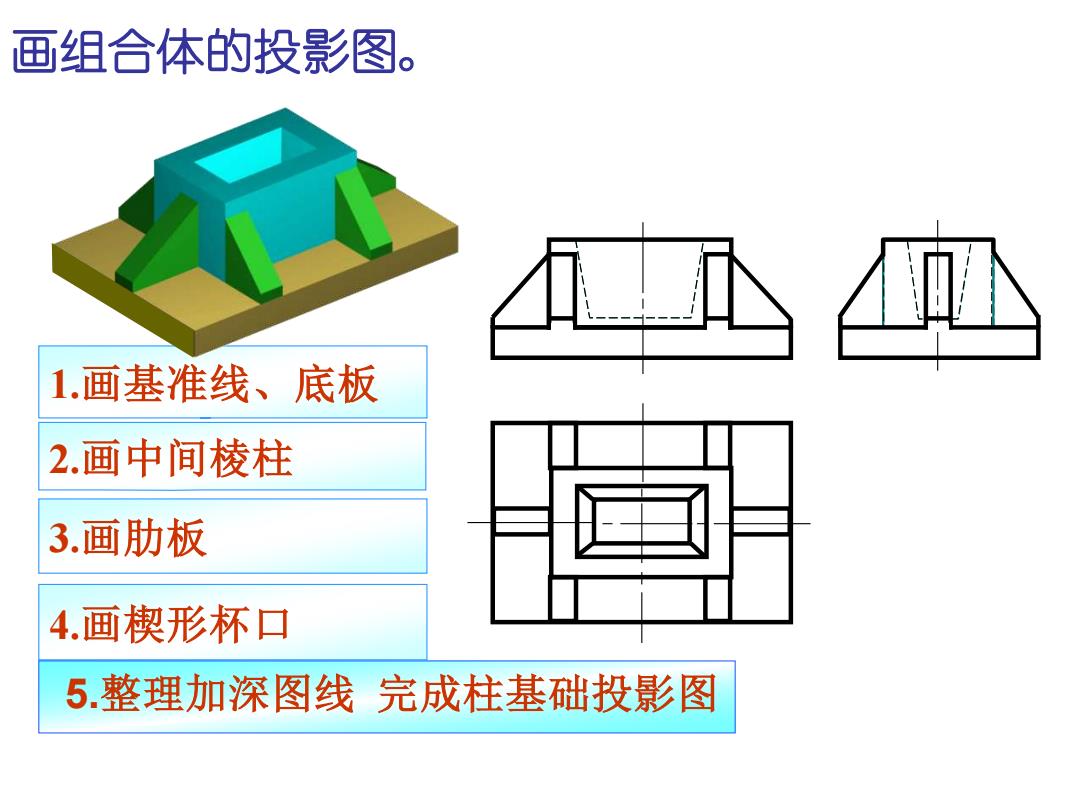

画组合体的投影图。 1.画基准线、底板 2.画中间棱柱 3.画肋板 4.画楔形杯口 5.整理加深图线完成柱基础投影图
1.画基准线、底板 2.画中间棱柱 3.画肋板 4.画楔形杯口 5.整理加深图线 完成柱基础投影图 画组合体的投影图
