小孔像机一一早期像机（暗室） ·古中国和古希腊就已被发现和提出 ·中国春秋时期墨子的《墨经》是世界上最早对几何光学进行系统论述的典籍。 Freestanding camera obscura at UNC Chapel Hill Illustration of Camera Obscura Photo by Seth llys Hangzhou①1 mzi Univer容t内y杭州电子大学 School of Computer Science and Technology算机学mxs
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 • 古中国和古希腊就已被发现和提出 • 中国春秋时期墨子的《墨经》是世界上最早对几何光学进行系统论述的典籍。 Freestanding camera obscura at UNC Chapel Hill Photo by Seth Ilys Illustration of Camera Obscura

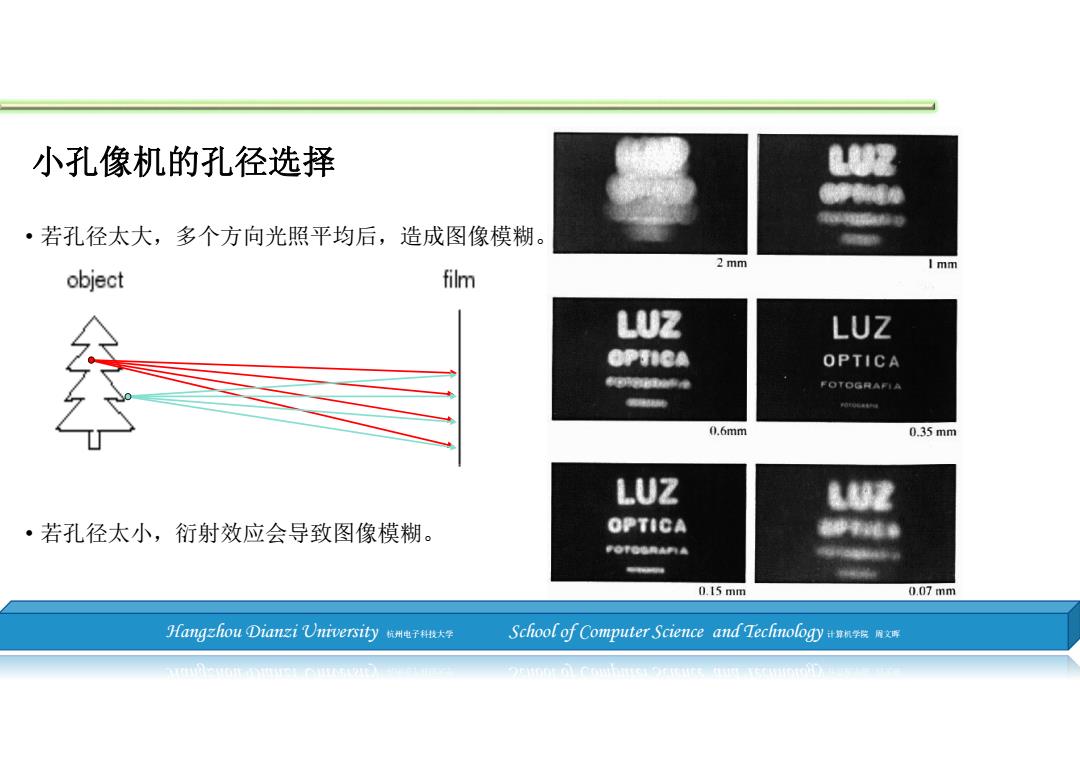

小孔像机的孔径选择 ·若孔径太大，多个方向光照平均后，造成图像模糊。 2mm 1 mm object film LUZ LUZ OPTICA FOTOGRAFIA 0.6mm 0.35mm LUZ ·若孔径太小，衍射效应会导致图像模糊。 OPTICA FOTOURAPIA 0.15mm 0.07mm Hangzhou①1 mzi Univer亦t内y杭州电子技大学 School of Computer Science and Technology
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 小孔像机的孔径选择 • 若孔径太大，多个方向光照平均后，造成图像模糊。 • 若孔径太小，衍射效应会导致图像模糊
第一个带透镜的像机暗箱 ·l568年意大利Daniel Barbaro(丹尼尔巴尔巴洛)《远近实际方法》。采用了凸透镜。 M Fig.434 Hangzhou①1 mzi Univer亦t内y杭州电子大学 School of Computer Science and Technology
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 • 1568年意大利Daniel Barbaro（丹尼尔巴尔巴洛）《远近实际方法》。采用了凸透镜
第一张像片 保留至今的最早像片，铅锡合金板上经8小时曝光 法▣Joseph Niepce,.1826 收藏在美国得克萨斯大学收藏馆 1839年，法国Louis Daguerre(达盖尔)发明“银版摄影技术”，人 类史上第一个成功的发明摄影技术，命名为“达盖尔照相术”。 Hangzhou Dianzi Univer方ity杭州电子技大年 School of Computer Science and Technology算机学mx年
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 保留至今的最早像片，铅锡合金板上经8小时曝光 法国 Joseph Niepce, 1826 收藏在美国得克萨斯大学收藏馆 1839年，法国Louis Daguerre（达盖尔）发明“银版摄影技术” ，人 类史上第一个成功的发明摄影技术，命名为“达盖尔照相术
为什么要加透镜？ ·小孔成像只能通过某个方向的光线 ·经透镜后可汇集某方向范围内的光线。 反射 n n2 n sin a=n2 sin a2 折射 5 n:折射率 Hangzhou D1 ianzi Univer容ity板州电子技大学 School of Computer Science and Technology
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 为什么要加透镜？ • 小孔成像只能通过某个方向的光线 • 经透镜后可汇集某方向范围内的光线。 反射 折射 n1 sin 1 = n2 sin 2 n: 折射率
