”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X王大到 7.6表达方法综合举例 在绘制机械图样时，应根据零件的具体情况综合运用视 图、剖视、断面等表达方法，使得零件各部分的结构与形 状均能表达确切与清晰，而图形数量又较少。 表达方案分析步骤： (1)分析零件结构。 (2)确定主视图。根据决定是否剖视、怎么剖等。 3)选择其他视图。力求少而精，避免重复表达。 4)必要时， 可以用标注尺寸辅助表达形体。 注意：同一零件往往可以选用几种不同的表达方案。 rernntrenrrreeeerrr
1 表达方案分析步骤： ⑶ 选择其他视图。力求少而精，避免重复表达。 ⑷ 必要时，可以用标注尺寸辅助表达形体。 ⑵ 确定主视图。根据决定是否剖视、怎么剖等。 ⑴ 分析零件结构。 7.6 表达方法综合举例 在绘制机械图样时，应根据零件的具体情况综合运用视 图、剖视、断面等表达方法，使得零件各部分的结构与形 状均能表达确切与清晰，而图形数量又较少。 注意：同一零件往往可以选用几种不同的表达方案
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开1大军 7.6表达方法综合举例
7.6 表达方法综合举例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 7.6表达方法综合举例 A-A 方案 C ® ⑧
7.6 表达方法综合举例 方案一

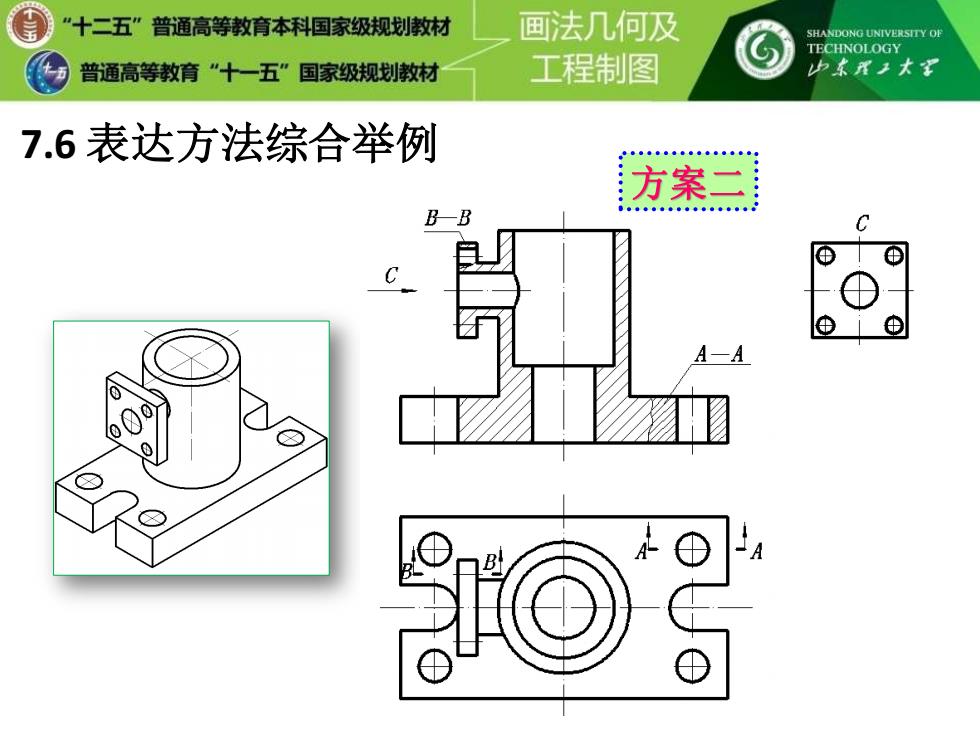

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本用王大家 7.6表达方法综合举例 方案二 年e4。.。●。 ⊕ C ⊕ -A
7.6 表达方法综合举例 方案二

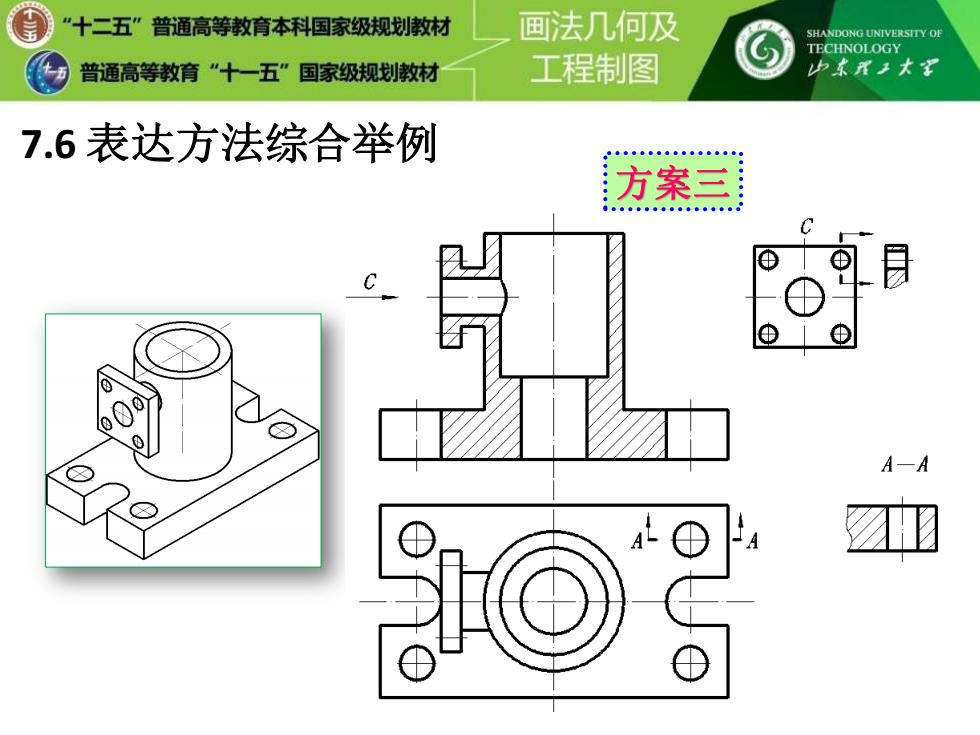

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 7.6表达方法综合举例 方案三 C ® 0 A-A
7.6 表达方法综合举例 方案三
