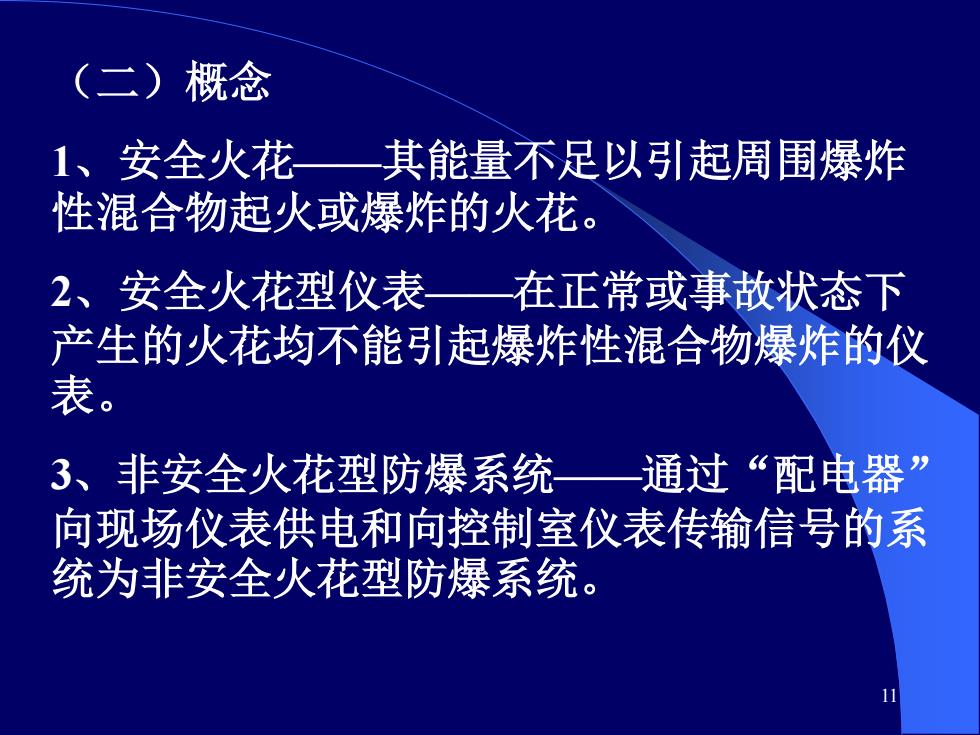

(二)概念 1、安全火花 其能量不足以引起周围爆炸 性混合物起火或爆炸的火花。 2、安全火花型仪表—在正常或事故状态下 产生的火花均不能引起爆炸性混合物爆炸的仪 表。 3、非安全火花型防爆系统 通过“配电器” 向现场仪表供电和向控制室仪表传输信号的系 统为非安全火花型防爆系统
11 （二）概念 1、安全火花——其能量不足以引起周围爆炸 性混合物起火或爆炸的火花。 2、安全火花型仪表——在正常或事故状态下 产生的火花均不能引起爆炸性混合物爆炸的仪 表。 3、非安全火花型防爆系统——通过“配电器” 向现场仪表供电和向控制室仪表传输信号的系 统为非安全火花型防爆系统

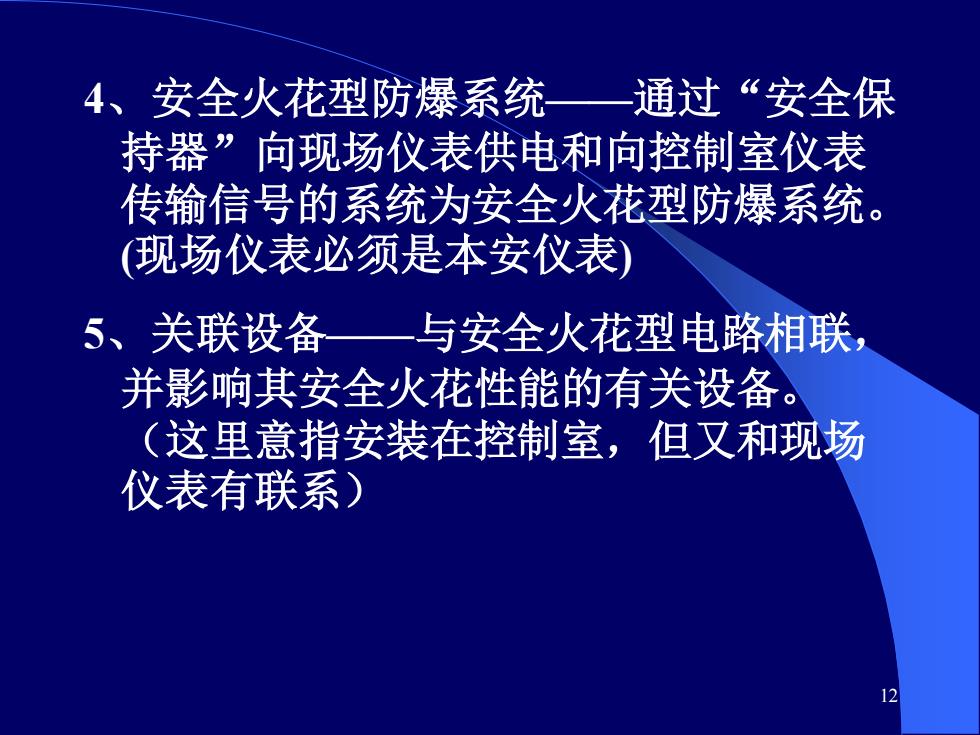

4、安全火花型防爆系统一通过“安全保 持器”向现场仪表供电和向控制室仪表 传输信号的系统为安全火花型防爆系统。 (现场仪表必须是本安仪表) 5、关联设备一与安全火花型电路相联， 并影响其安全火花性能的有关设备。 (这里意指安装在控制室，但又和现场 仪表有联系) 12
12 4、安全火花型防爆系统——通过“安全保 持器”向现场仪表供电和向控制室仪表 传输信号的系统为安全火花型防爆系统。 (现场仪表必须是本安仪表) 5、关联设备——与安全火花型电路相联， 并影响其安全火花性能的有关设备。 （这里意指安装在控制室，但又和现场 仪表有联系）

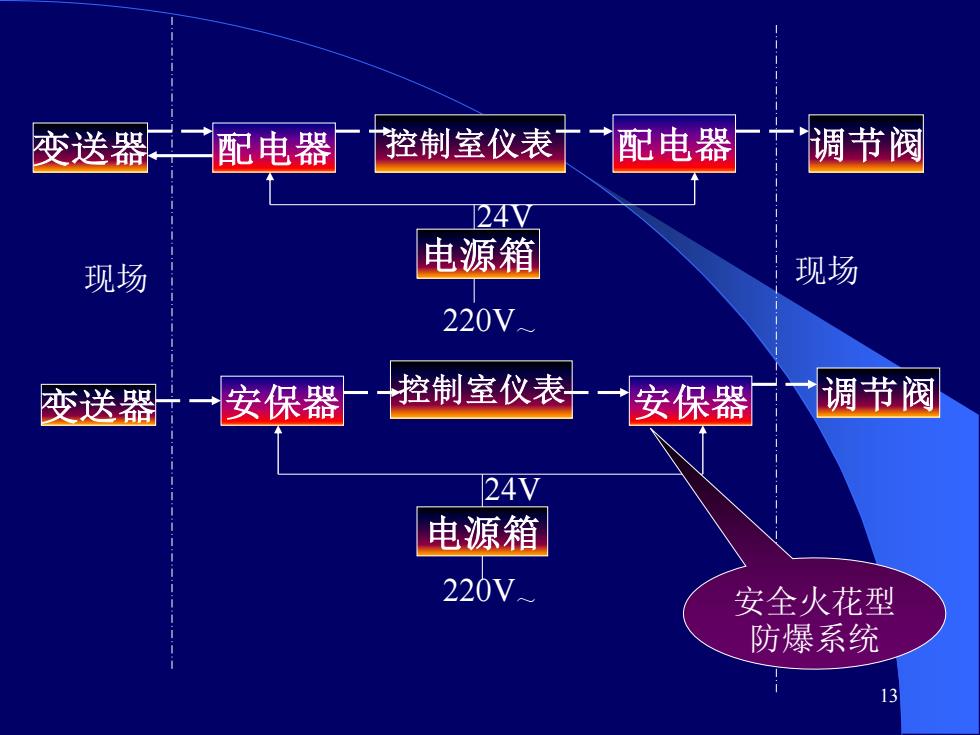

变送器二配电器 控制室仪表十 配电器 调节阀 24V 现场 电源箱 现场 220V 变送器一 安保器 控制室仪表 一→ 安保器 一调节阀 24V 电源箱 220V 安全火花型 防爆系统 13
13 变送器 配电器 控制室仪表 配电器 调节阀 安保器 控制室仪表 调节阀 电源箱 变送器 安保器 电源箱 现场 现场 220V～ 220V～ 24V 24V 安全火花型 防爆系统

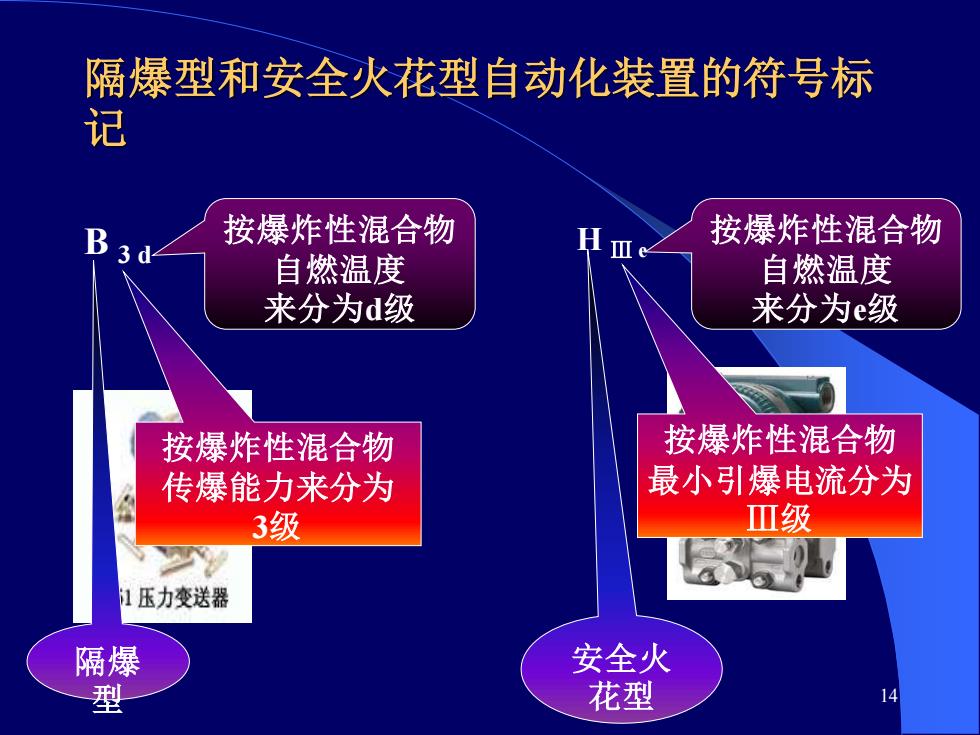

隔爆型和安全火花型自动化装置的符号标 记 按爆炸性混合物 按爆炸性混合物 自燃温度 自燃温度 来分为d级 来分为e级 按爆炸性混合物 按爆炸性混合物 传爆能力来分为 最小引爆电流分为 3级 Ⅲ级 压力变送器 隔爆 安全火 花型 14
14 隔爆型和安全火花型自动化装置的符号标 记 B 3 d H Ⅲ e 隔爆 型 按爆炸性混合物 传爆能力来分为 3级 按爆炸性混合物 自燃温度 来分为d级 安全火 花型 按爆炸性混合物 最小引爆电流分为 Ⅲ级 按爆炸性混合物 自燃温度 来分为e级

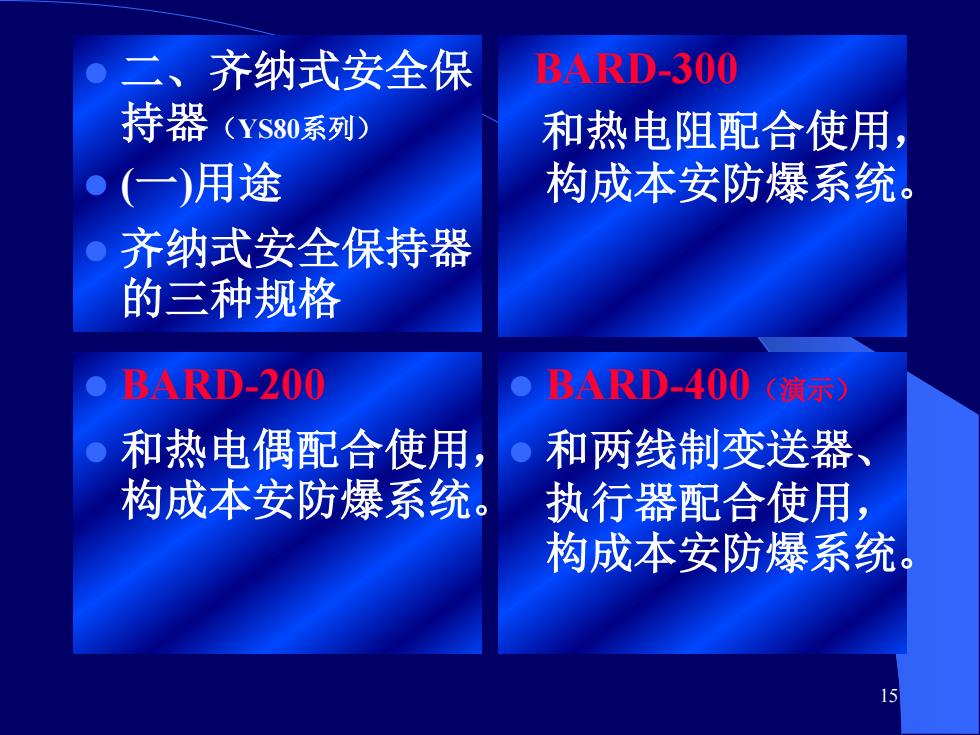

二、齐纳式安全保 BARD-300 持器(YS80系列) 和热电阻配合使用， (一)用途 构成本安防爆系统 齐纳式安全保持器 的三种规格 BARD-200 BARD-400(演示) 和热电偶配合使用，。和两线制变送器、 构成本安防爆系统。 执行器配合使用， 构成本安防爆系统
15 ⚫ 二、齐纳式安全保 持器（YS80系列） ⚫ (一)用途 ⚫ 齐纳式安全保持器 的三种规格 ⚫ BARD-200 ⚫ 和热电偶配合使用， 构成本安防爆系统。 ⚫ BARD-400（演示） ⚫ 和两线制变送器、 执行器配合使用， 构成本安防爆系统。 BARD-300 和热电阻配合使用， 构成本安防爆系统
