稳定，只能走空带，这段空带叫做记录间间隙 IRG（Inter Record Gap)或者块间间隙IBG (Inter Block Gap),其长度因设备而异。 定速 磁带速度 加速 75-200英寸秒 减速 1.5-16 传输速度 1.5-16 ms 7000-1250000字秒 ms 启动位置 停止位置 1传输开始 {传输完成引 经过时间 1 IBG 物理记录 IBG 0.3~0.75英寸 0.3~0.75英寸 6
稳定，只能走空带，这段空带叫做记录间间隙 IRG（Inter Record Gap）或者块间间隙IBG （Inter Block Gap），其长度因设备而异。 6 磁带速度 75-200英寸/秒 传输速度 7000-1250000字/秒 1.5-16 ms 1.5-16 ms 定速 加速 IBG 0.3～0.75英寸 减速 物理记录 启动位置 IBG 0.3～0.75英寸 停止位置 传输开始 传输完成 经过时间

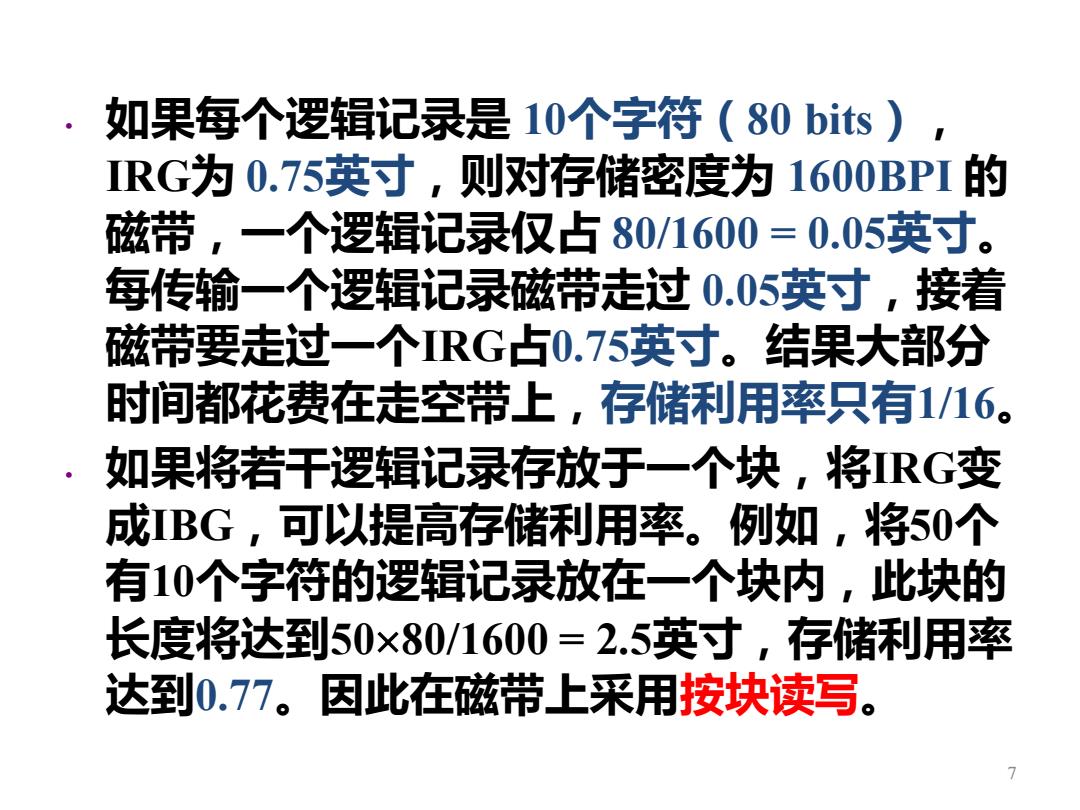

如果每个逻辑记录是10个字符（80bits)， IRG为0.75英寸，则对存储密度为1600BPI的 磁带，一个逻辑记录仅占80/1600=0.05英寸。 每传输一个逻辑记录磁带走过0.05英寸，接着 磁带要走过一个RG占0.75英寸。结果大部分 时间都花费在走空带上，存储利用率只有1/16。 如果将若干逻辑记录存放于一个块，将RG变 成BG,可以提高存储利用率。例如，将50个 有10个字符的逻辑记录放在一个块内，此块的 长度将达到50×80/1600=2.5英寸，存储利用率 达到0.77。因此在磁带上采用按块读写。 7
• 如果每个逻辑记录是 10个字符（80 bits）， IRG为 0.75英寸，则对存储密度为 1600BPI 的 磁带，一个逻辑记录仅占 80/1600 = 0.05英寸。 每传输一个逻辑记录磁带走过 0.05英寸，接着 磁带要走过一个IRG占0.75英寸。结果大部分 时间都花费在走空带上，存储利用率只有1/16。 • 如果将若干逻辑记录存放于一个块，将IRG变 成IBG，可以提高存储利用率。例如，将50个 有10个字符的逻辑记录放在一个块内，此块的 长度将达到5080/1600 = 2.5英寸，存储利用率 达到0.77。因此在磁带上采用按块读写。 7

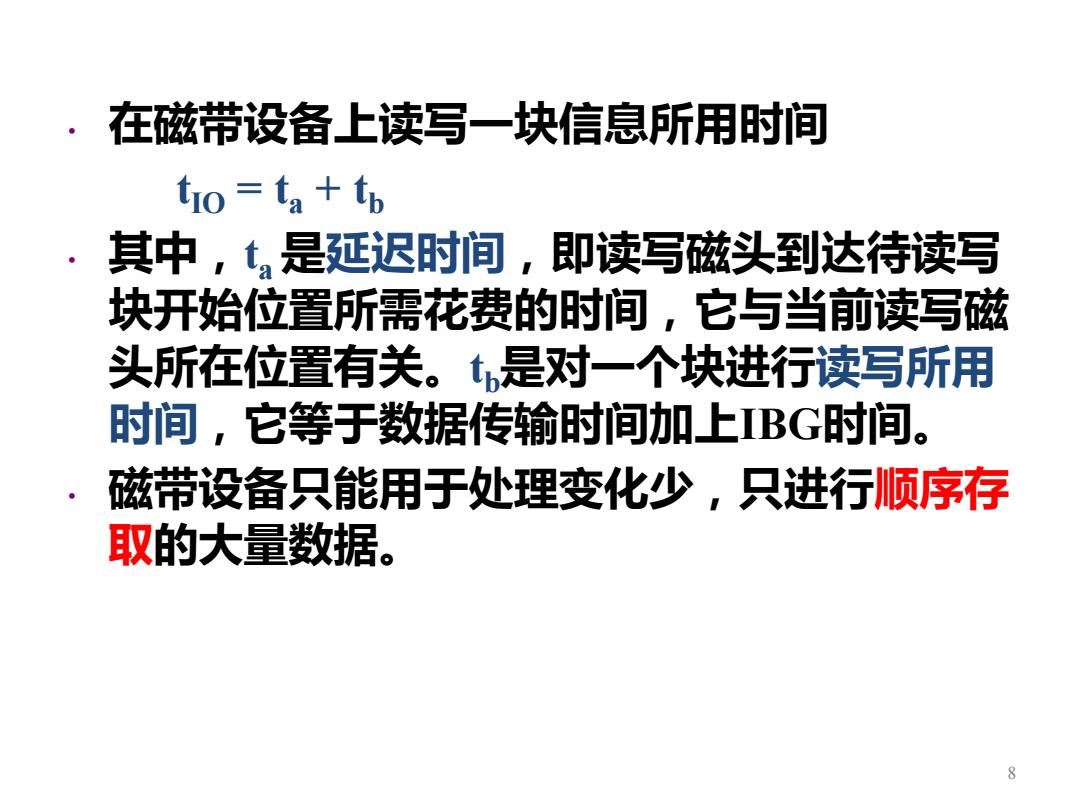

.在磁带设备上读写一块信息所用时间 tro ta tp 其中，t,是延迟时间，即读写磁头到达待读写 块开始位置所需花费的时间，它与当前读写磁 头所在位置有关。是对一个块进行读写所用 时间，它等于数据传输时间加上BG时间。 磁带设备只能用于处理变化少，只进行顺序存 取的大量数据。 8
• 在磁带设备上读写一块信息所用时间 tIO = ta + tb • 其中，ta 是延迟时间，即读写磁头到达待读写 块开始位置所需花费的时间，它与当前读写磁 头所在位置有关。tb是对一个块进行读写所用 时间，它等于数据传输时间加上IBG时间。 • 磁带设备只能用于处理变化少，只进行顺序存 取的大量数据。 8
磁盘(disc) 磁盘存储器通常称为直接存取设备，或随机存 取设备。 磁盘存储器可以顺序存取，也可以随机存取。 目前使用较多的是活动臂硬盘组：若干盘片构 成磁盘组，它们安装在主轴上，在驱动装置的 控制下高速旋转。除了最上面一个盘片和最下 面一个盘片的外侧盘面不用以外，其他每个盘 片上下两面都可存放数据。将这些可存放数据 的盘面称为记录盘面
磁盘（disc） • 磁盘存储器通常称为直接存取设备，或随机存 取设备。 • 磁盘存储器可以顺序存取，也可以随机存取。 • 目前使用较多的是活动臂硬盘组：若干盘片构 成磁盘组，它们安装在主轴上，在驱动装置的 控制下高速旋转。除了最上面一个盘片和最下 面一个盘片的外侧盘面不用以外，其他每个盘 片上下两面都可存放数据。将这些可存放数据 的盘面称为记录盘面。 9
主轴 磁道 盘片 活动臂 (回转臂) 柱面 读写磁头 10
10 主轴 盘片 活动臂 （回转臂） 读写磁头 磁道 柱面
