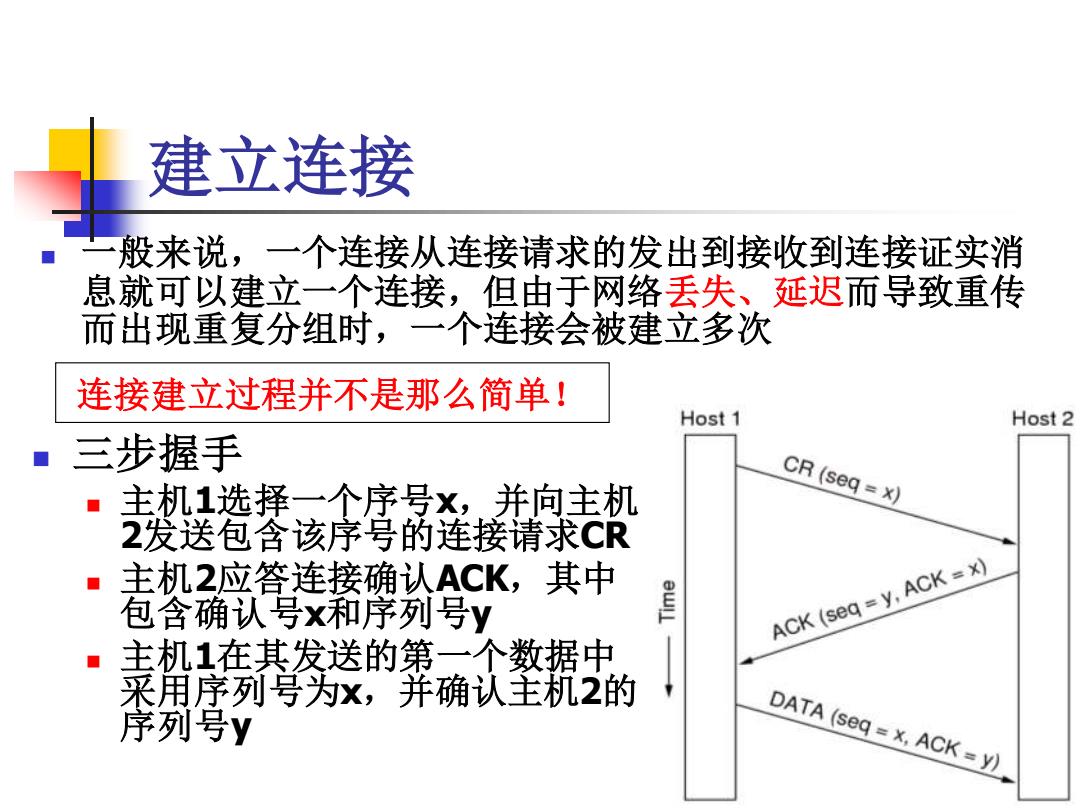

建立连接 般来说，一个连接从连接请求的发出到接收到连接证实消 息就可以建立一个连接，但由于网络丢失、延迟而导致重传 而出现重复分组时，一个连接会被建立多次 连接建立过程并不是那么简单！ Host 1 Host 2 三步握手 主机1选择一个序号x,并向主机 CR (seq =x) 2发送包含该序号的连接请求CR 主机2应答连接确认ACK,其中 包含确认号x和序列号y ACK(seq =y,ACK =x) 主机1在其发送的第一个数据中 采用序列号为x,并确认主机2的 序列号y DATA (seq=x,ACK=y)
11 建立连接 ◼ 三步握手 ◼ 主机1选择一个序号x，并向主机 2发送包含该序号的连接请求CR ◼ 主机2应答连接确认ACK，其中 包含确认号x和序列号y ◼ 主机1在其发送的第一个数据中 采用序列号为x，并确认主机2的 序列号y ◼ 一般来说，一个连接从连接请求的发出到接收到连接证实消 息就可以建立一个连接，但由于网络丢失、延迟而导致重传 而出现重复分组时，一个连接会被建立多次 连接建立过程并不是那么简单！

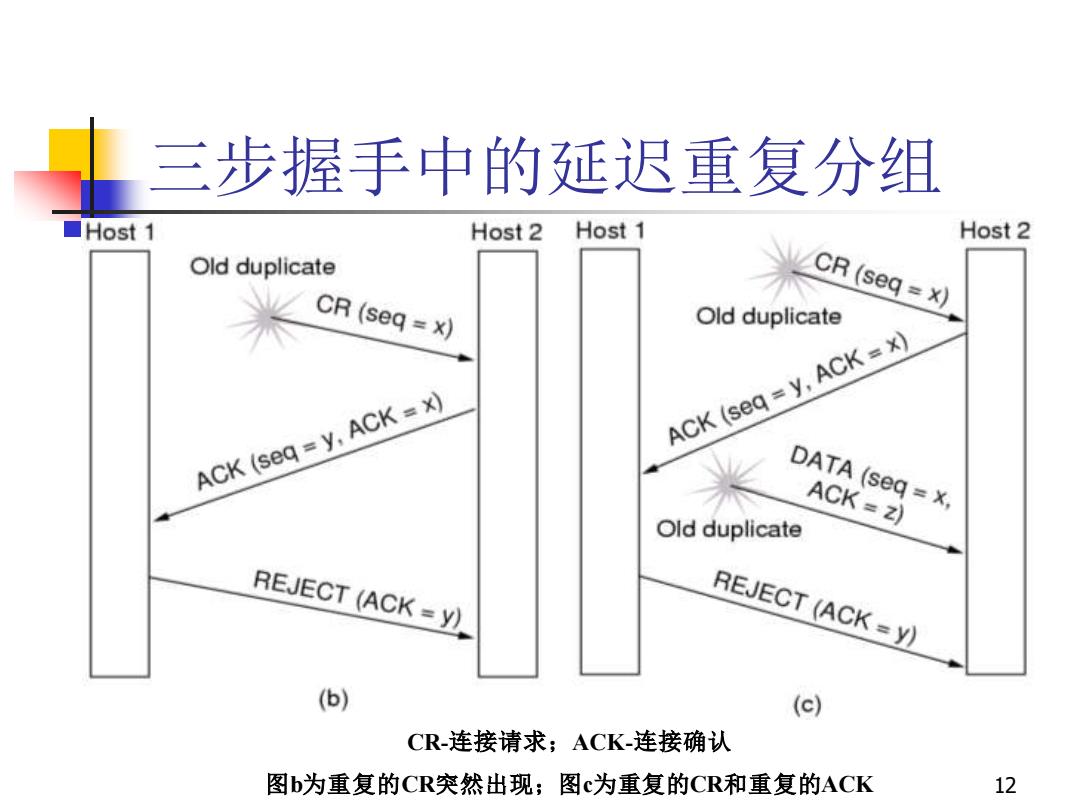

三步握手中的延迟重复分组 ■Host1 Host 2 Host 1 Host 2 Old duplicate CR(seq=x) CR(seq =x) Old duplicate ACK (seq=y,ACK =x) ACK (seq=y,ACK=x) DATA (seq =x, ACK=z) Old duplicate REJECT (ACK=y) REJECT(ACK=y) (b) (c) CR-连接请求；ACK-连接确认 图b为重复的CR突然出现；图c为重复的CR和重复的ACK 12
12 CR-连接请求；ACK-连接确认 图b为重复的CR突然出现；图c为重复的CR和重复的ACK 三步握手中的延迟重复分组
释放连接 ■非对称释放 ■连接的任何一方都可以断开整个连接 ■对称释放 ·把连接看作是由两个独立的单向连接，并要 求单独释放每一个单向连接 13
13 释放连接 ◼ 非对称释放 ◼ 连接的任何一方都可以断开整个连接 ◼ 对称释放 ◼ 把连接看作是由两个独立的单向连接，并要 求单独释放每一个单向连接
CR-连接请求 非对称释放 ACK-确认 DR-断开请求 Host 1 Host 2 当连接建立以后，主机1发 CR 送一个DATA,它正确地到 达了主机2，然后，主机1又 发送一个DATA,但是由于 ACK 主机2在第二个DATA到达之 前就已经发送了断开请求 DATA DR DATA DR No data are 因此，该连接虽然被释放， delivered after 但是数据却丢失了 a disconnect request
14 非对称释放 当连接建立以后，主机1发 送一个DATA，它正确地到 达了主机2，然后，主机1又 发送一个DATA，但是由于 主机2在第二个DATA到达之 前就已经发送了断开请求 DR 因此，该连接虽然被释放， 但是数据却丢失了 CR-连接请求 ACK-确认 DR-断开请求

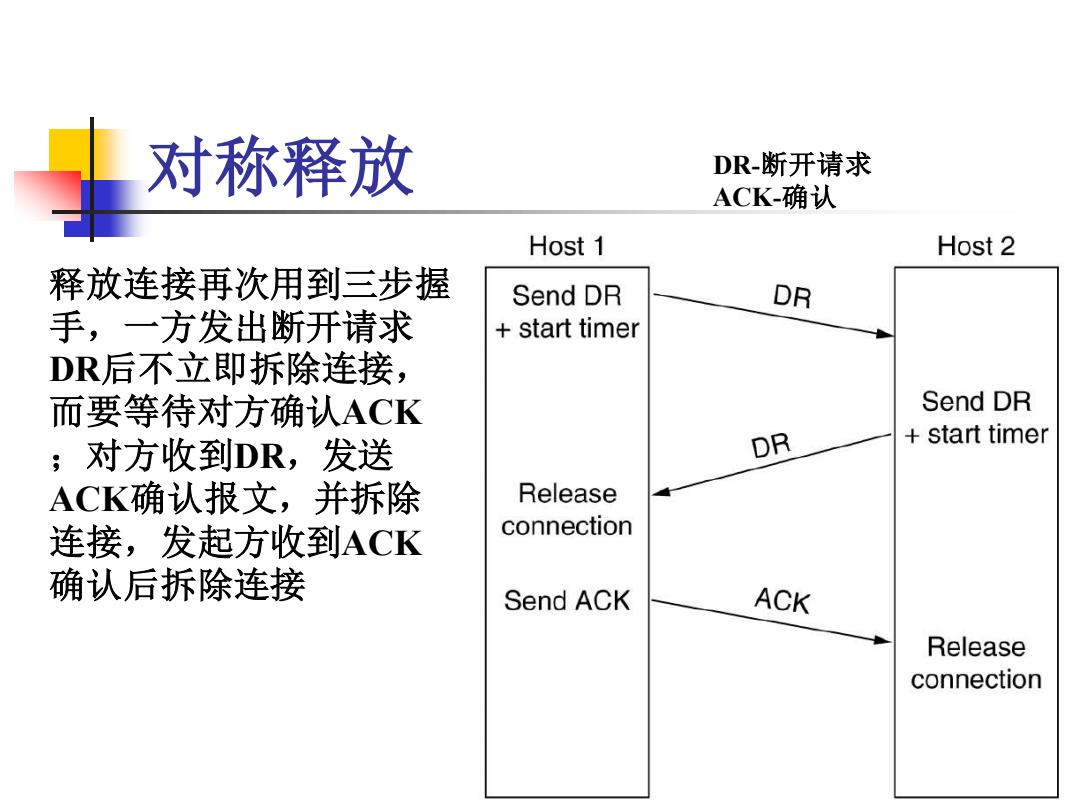

对称释放 DR-断开请求 ACK-确认 Host 1 Host 2 释放连接再次用到三步握 Send DR DR 手，一方发出断开请求 start timer DR后不立即拆除连接， 而要等待对方确认ACK Send DR start timer ；对方收到DR,发送 DR ACK确认报文，并拆除 Release 连接，发起方收到ACK connection 确认后拆除连接 Send ACK ACK Release connection
15 对称释放 释放连接再次用到三步握 手，一方发出断开请求 DR后不立即拆除连接， 而要等待对方确认ACK ；对方收到DR，发送 ACK确认报文，并拆除 连接，发起方收到ACK 确认后拆除连接 DR-断开请求 ACK-确认
