电话线路传输数据。数字用户线路(DSL)调制解调器将用户的网络直接连接 到电话公司的数字基础设施中。有线电视调制解调器将用户网络连接到通常使 用混合光纤同轴电缆(HFC)网络的有线服务提供商。目前主流网络均为光 纤，不再依赖模拟信号，而是直接采用了数字信号，对光纤承载的光信号进行 调制解调，我们称之为“光猫”，其学名为“光调制解调器”。如图7-15所 示。 三种Modem及光 图7-15 Modem (2)集线器 集线器在一个端口上接收数据，从其他端口上将数据发送出去，能扩大网 络的到达范围，因为它会重新生成电信号。由于缺乏效率，而且交换机的成本 更低，现在己很少使用集线器。集线器不会对网络流量进行分段。一台设备发 送流量时，集线器会将此流量泛洪到与该集线器相连的所有其他设备，使端口 共享带宽。 (3)网桥 网桥的作用是将LAN划分成多个网段。网桥会保留每个网段上所有设备 的记录。然后网桥就可以过滤LAN网段之间的网络流量。这有助于减少设备 之间的流量。 (4)交换机 一台交换机将一个LAN进行微分段。微分段意味着交换机通过只将数据 发送到目的设备来过滤网络流量并对网络流量进行分段。这会为网络中的每个 设备提供更高的专用带宽。如果只有一台设备连接到交换机上的每个端口，那 么它会在全双工模式下运行。交换机会维护一个交换表。交换表包含网络上所 有MAC地址的一个列表，以及一个交换机端口列表，使用该列表可到达具有 给定MAC地址的设备。交换表会检查每个传入帧的源MAC地址以及该帧到 达的端口，从而记录MAC地址。然后交换机创建一个将MAC地址映射到传 出端口的交换表。到达的流量指向某个特定MAC地址时，交换机使用交换表 11

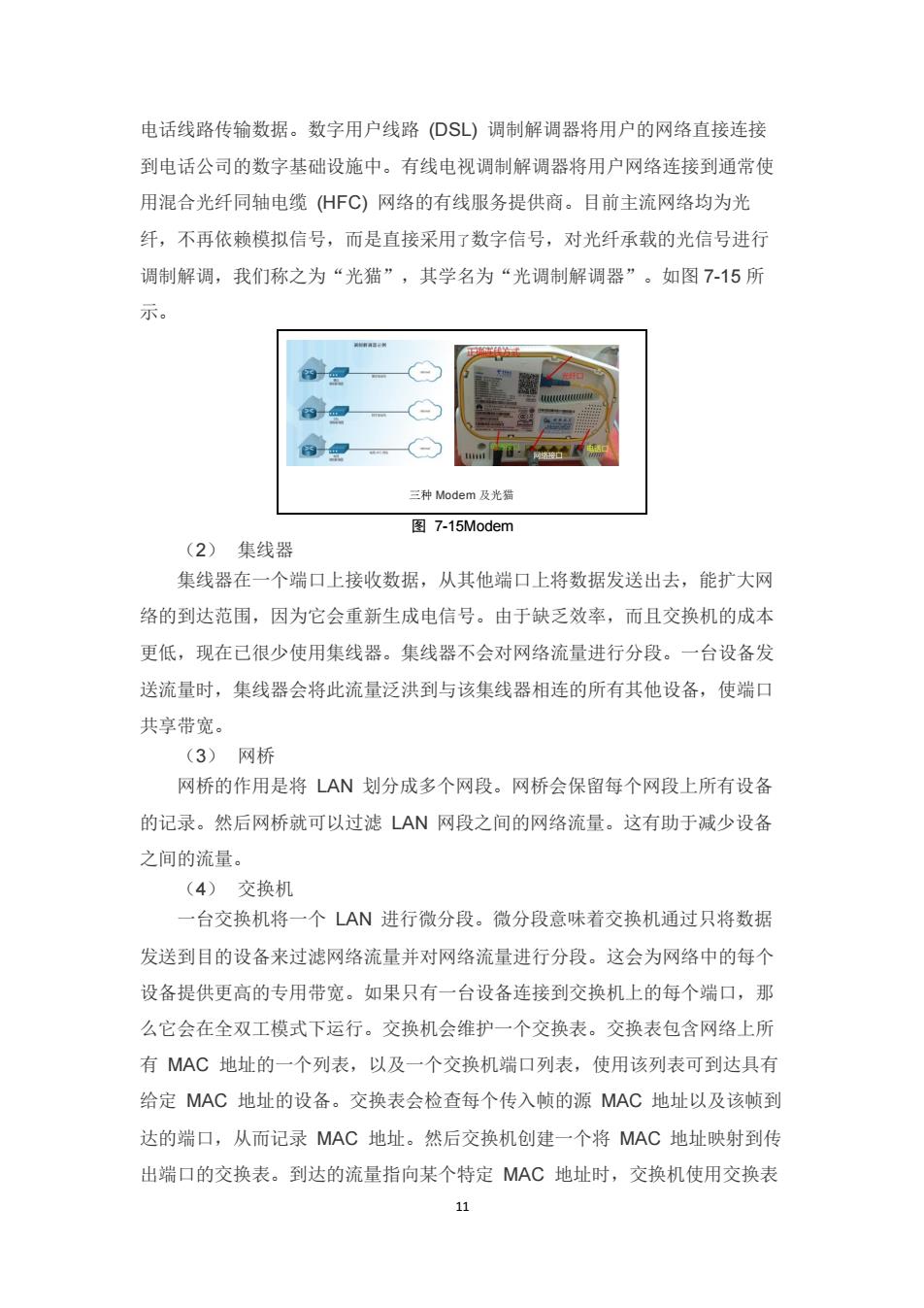

11 电话线路传输数据。数字用户线路 (DSL) 调制解调器将用户的网络直接连接 到电话公司的数字基础设施中。有线电视调制解调器将用户网络连接到通常使 用混合光纤同轴电缆 (HFC) 网络的有线服务提供商。目前主流网络均为光 纤，不再依赖模拟信号，而是直接采用了数字信号，对光纤承载的光信号进行 调制解调，我们称之为“光猫”，其学名为“光调制解调器”。如图 7-15 所 示。 三种 Modem 及光猫 图 7-15Modem （2） 集线器 集线器在一个端口上接收数据，从其他端口上将数据发送出去，能扩大网 络的到达范围，因为它会重新生成电信号。由于缺乏效率，而且交换机的成本 更低，现在已很少使用集线器。集线器不会对网络流量进行分段。一台设备发 送流量时，集线器会将此流量泛洪到与该集线器相连的所有其他设备，使端口 共享带宽。 （3） 网桥 网桥的作用是将 LAN 划分成多个网段。网桥会保留每个网段上所有设备 的记录。然后网桥就可以过滤 LAN 网段之间的网络流量。这有助于减少设备 之间的流量。 （4） 交换机 一台交换机将一个 LAN 进行微分段。微分段意味着交换机通过只将数据 发送到目的设备来过滤网络流量并对网络流量进行分段。这会为网络中的每个 设备提供更高的专用带宽。如果只有一台设备连接到交换机上的每个端口，那 么它会在全双工模式下运行。交换机会维护一个交换表。交换表包含网络上所 有 MAC 地址的一个列表，以及一个交换机端口列表，使用该列表可到达具有 给定 MAC 地址的设备。交换表会检查每个传入帧的源 MAC 地址以及该帧到 达的端口，从而记录 MAC 地址。然后交换机创建一个将 MAC 地址映射到传 出端口的交换表。到达的流量指向某个特定 MAC 地址时，交换机使用交换表
来确定应使用哪个端口才能到达MAC地址。然后将流量从此端口转发到目的 设备。 (5)无线接入点 无线接入点提供对无线设备的网络访问，比如笔记本电脑和平板电脑。无 线接入点使用无线电波来与设备中的无线网卡和其他无线接入点通信。接入点 的覆盖范围有限。大型网络需要使用多个接入点才能提供足够的无线覆盖范 围。无线接入点只提供与网络的连接性，而无线路由器如TPLink可以提供其 他功能。 (6)路由器 路由器可以连接网络，交换机使用MAC地址在单个网络内转发流量。路 由器使用P地址将流量转发到其他网络。一台路由器可以是安装有特殊网络 软件的计算机，或者是由网络设备制造商制造的一台设备。在大型网络中，路 由器连接到交换机，然后交换机连接AN。路由器充当通向外部网络的网关。 (7)中继器 重新生成微弱的信号是一个中继器的主要用途。中继器也称为扩展器，因 为它们会延伸信号可以传输的距离。在当今的网络中，中继器最常用于在光红 电缆中重新生成信号。 集线器、接入点、交换机、中继器如图7-16所示。 图7-16集线器、无线接入点、交换机、中继器 常见网络设备及功能描述，如图717所示：

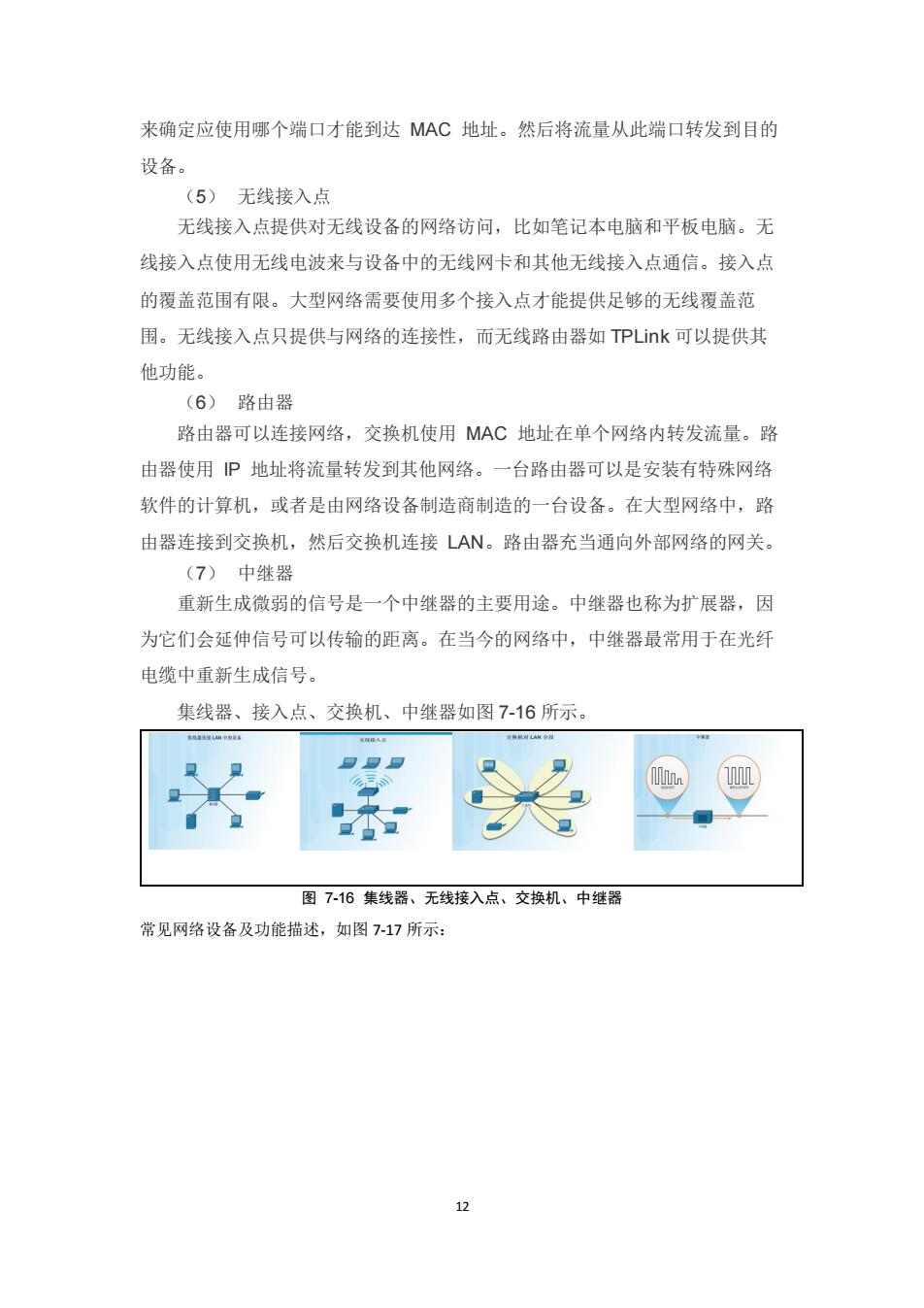

12 来确定应使用哪个端口才能到达 MAC 地址。然后将流量从此端口转发到目的 设备。 （5） 无线接入点 无线接入点提供对无线设备的网络访问，比如笔记本电脑和平板电脑。无 线接入点使用无线电波来与设备中的无线网卡和其他无线接入点通信。接入点 的覆盖范围有限。大型网络需要使用多个接入点才能提供足够的无线覆盖范 围。无线接入点只提供与网络的连接性，而无线路由器如 TPLink 可以提供其 他功能。 （6） 路由器 路由器可以连接网络，交换机使用 MAC 地址在单个网络内转发流量。路 由器使用 IP 地址将流量转发到其他网络。一台路由器可以是安装有特殊网络 软件的计算机，或者是由网络设备制造商制造的一台设备。在大型网络中，路 由器连接到交换机，然后交换机连接 LAN。路由器充当通向外部网络的网关。 （7） 中继器 重新生成微弱的信号是一个中继器的主要用途。中继器也称为扩展器，因 为它们会延伸信号可以传输的距离。在当今的网络中，中继器最常用于在光纤 电缆中重新生成信号。 集线器、接入点、交换机、中继器如图 7-16 所示。 图 7-16 集线器、无线接入点、交换机、中继器 常见网络设备及功能描述，如图 7-17 所示：
图717常见网络设备功能描述 3.网络介质（传输介质） 传输介质又称网络介质。网络介质帮助搭建通信线路，信息在线路上传 送，为信息从源设备传送到目的设备提供了通道。当前联网介质主要有三类： 铜缆、光纤和无线连接。铜缆，使用电信号在设备之间传输数据：光缆，使用 玻璃或塑料纤维将信息作为光脉冲传输：无线连接，使用无线电信号、红外技 术或卫星传输数据。如图7-18所示不同类型的网络介质。 无 图7-18网络介质 (1)铜缆 铜缆用铜质导线以电信号的形式承载数据在信道中传输，主要有同轴电缆 和双绞线两类。同轴电缆通常由铜或铝制成如图所示，有线电视公司和卫星通 信系统都会使用这种电缆。同轴电缆内部结构如图7-19所示。 13

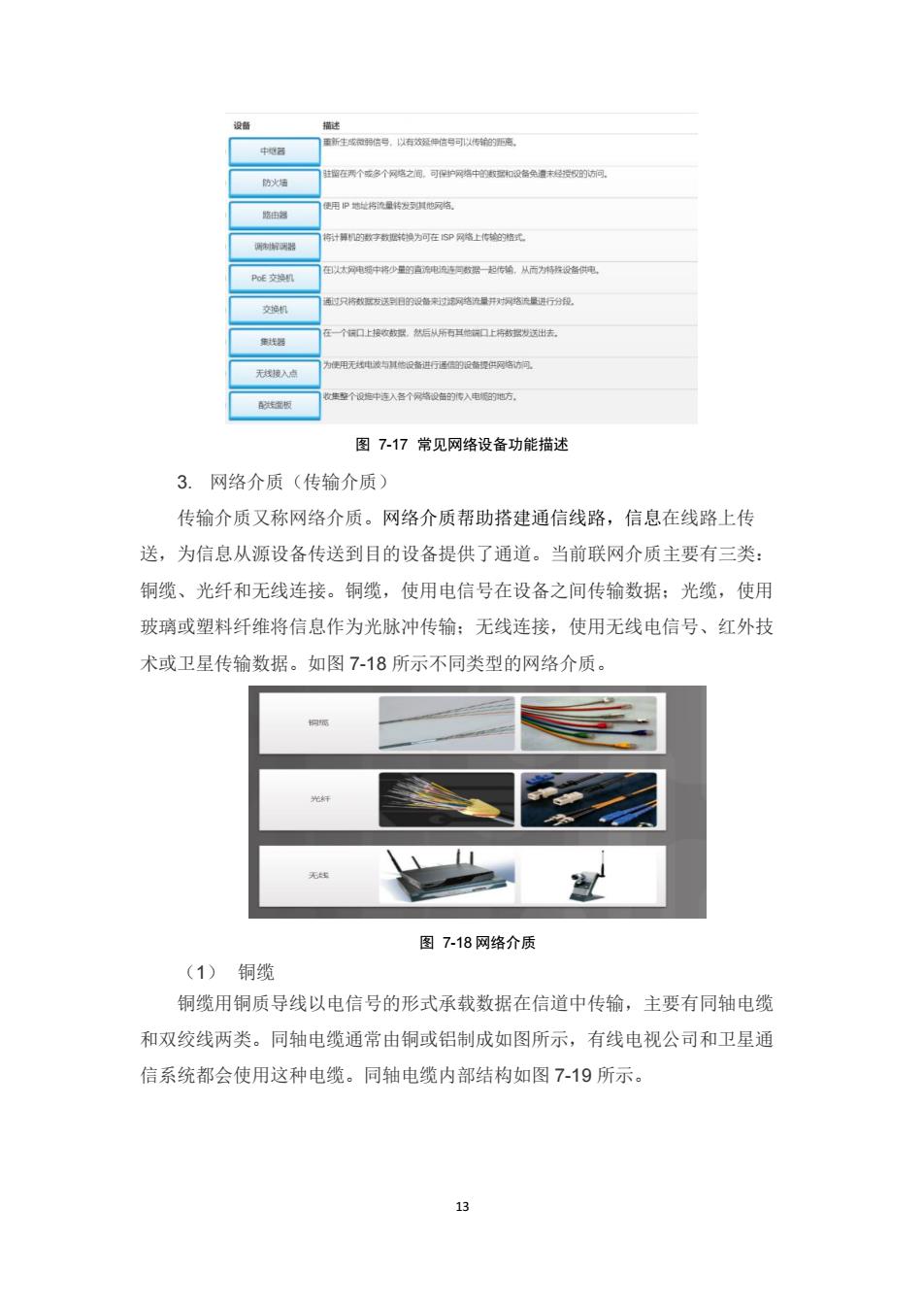

13 图 7-17 常见网络设备功能描述 3. 网络介质（传输介质） 传输介质又称网络介质。网络介质帮助搭建通信线路，信息在线路上传 送，为信息从源设备传送到目的设备提供了通道。当前联网介质主要有三类： 铜缆、光纤和无线连接。铜缆，使用电信号在设备之间传输数据；光缆，使用 玻璃或塑料纤维将信息作为光脉冲传输；无线连接，使用无线电信号、红外技 术或卫星传输数据。如图 7-18 所示不同类型的网络介质。 图 7-18 网络介质 （1） 铜缆 铜缆用铜质导线以电信号的形式承载数据在信道中传输，主要有同轴电缆 和双绞线两类。同轴电缆通常由铜或铝制成如图所示，有线电视公司和卫星通 信系统都会使用这种电缆。同轴电缆内部结构如图 7-19 所示
图7-19同轴电缆 双绞线是一种用于电话通信和大多数以太网网络的铜缆类型。线对绞合在 一起以提供串扰防护，串扰是由电缆中的相邻线对所产生的噪音。非屏蔽双绞 线(UTP)电缆由四对有彩色标记的电线组成。这些电线绞合在一起，并用软塑 料套包裹，以避免较小的物理损坏。电线绞合可帮助防止串扰。但是，UTP不 提供电磁干扰(EM)或射颜干扰(RF刊防护。造成EMI和RFI的来源很 多，包括电机和荧光灯。电缆内还有一条纤细的尼龙绳，沿电缆向后一拉，就 可以切开表皮。这是查看线对的最佳方法。它可以防止划伤或割破电缆中的任 何电线。屏蔽双绞线(STP)旨在提供更好的EMl和RF防护。每个双绞线 外面包裹一层锡箔屏蔽。然后将四对双绞线一起包裹到金属编织网或锡箔中。 UTP与STP结构如图7-20所示。UTP和STP电缆都采用RJ-45接头端 接，并插入RJ-45插槽中如图7-21所示。与UTP电缆相比，STP电缆更 加昂贵而且不易安装。UTP布线是最常见的双绞线布线类型。 非屏蔽双绞线(UTP) 屏蔽双绞线(STP) 图7-20 双绞线 图7-21RJ45UTP接口及插槽

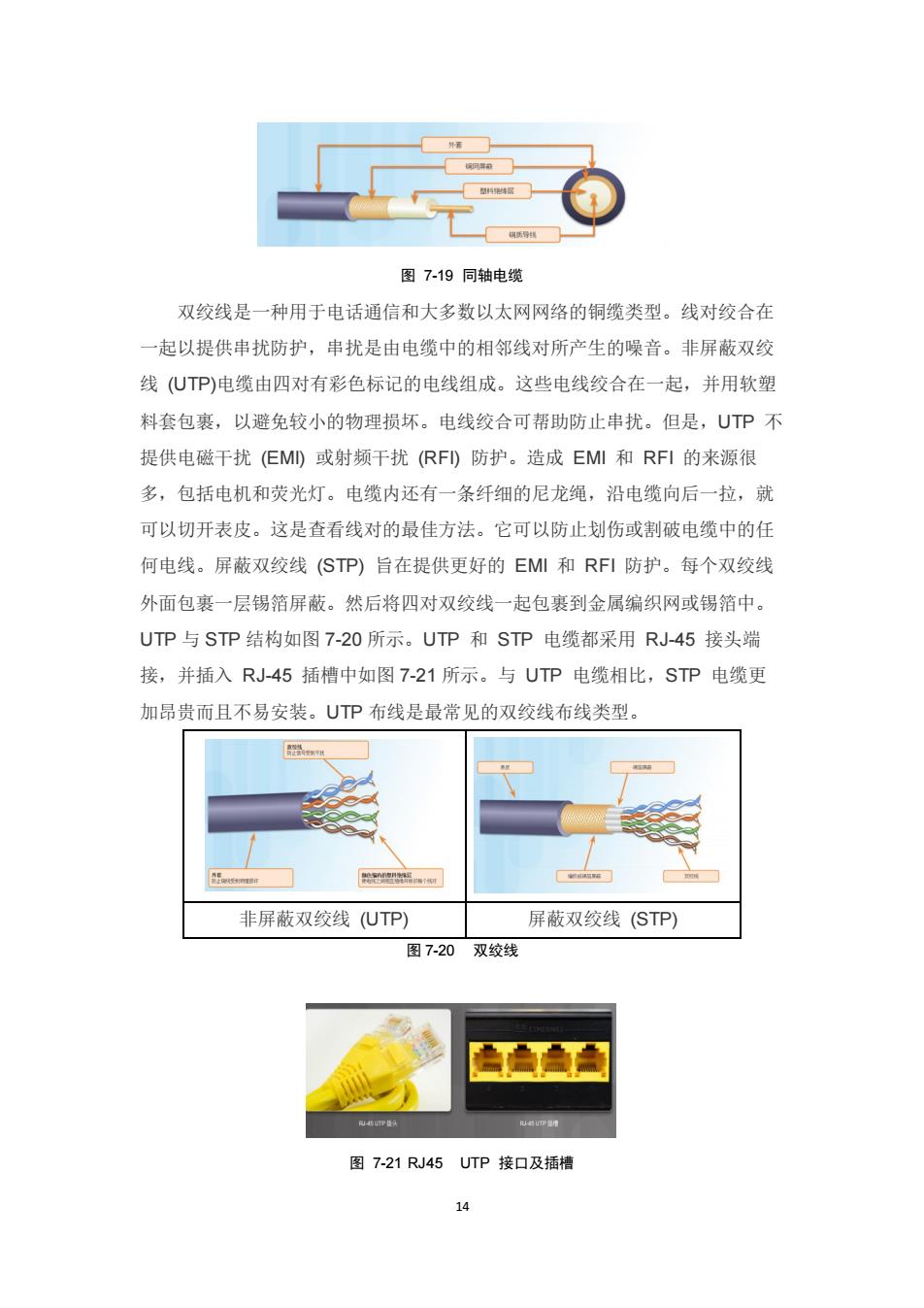

14 图 7-19 同轴电缆 双绞线是一种用于电话通信和大多数以太网网络的铜缆类型。线对绞合在 一起以提供串扰防护，串扰是由电缆中的相邻线对所产生的噪音。非屏蔽双绞 线 (UTP)电缆由四对有彩色标记的电线组成。这些电线绞合在一起，并用软塑 料套包裹，以避免较小的物理损坏。电线绞合可帮助防止串扰。但是，UTP 不 提供电磁干扰 (EMI) 或射频干扰 (RFI) 防护。造成 EMI 和 RFI 的来源很 多，包括电机和荧光灯。电缆内还有一条纤细的尼龙绳，沿电缆向后一拉，就 可以切开表皮。这是查看线对的最佳方法。它可以防止划伤或割破电缆中的任 何电线。屏蔽双绞线 (STP) 旨在提供更好的 EMI 和 RFI 防护。每个双绞线 外面包裹一层锡箔屏蔽。然后将四对双绞线一起包裹到金属编织网或锡箔中。 UTP 与 STP 结构如图 7-20 所示。UTP 和 STP 电缆都采用 RJ-45 接头端 接，并插入 RJ-45 插槽中如图 7-21 所示。与 UTP 电缆相比，STP 电缆更 加昂贵而且不易安装。UTP 布线是最常见的双绞线布线类型。 非屏蔽双绞线 (UTP) 屏蔽双绞线 (STP) 图 7-20 双绞线 图 7-21 RJ45 UTP 接口及插槽
