核心重点探究 探究问题一家庭电路的安装 【例1】下图甲是常用的一个插线板。使用时若插线板上 的开关断开，则指示灯不发光，插孔不能提供工作电压；而在开 关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损 坏了，开关闭合时插孔也能提供工作电压。请根据以上要求 在乙图中画出开关、指示灯、插孔的连接方式，并与电源线 接通。 火线 零线 指示灯 应 开关 甲
核心重点探究 探究问题一 家庭电路的安装 【例1】下图甲是常用的一个插线板。使用时若插线板上 的开关断开,则指示灯不发光,插孔不能提供工作电压;而在开 关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损 坏了,开关闭合时插孔也能提供工作电压。请根据以上要求 在乙图中画出开关、指示灯、插孔的连接方式,并与电源线 接通
答案：如图所示。 火线 零线 马
答案:如图所示

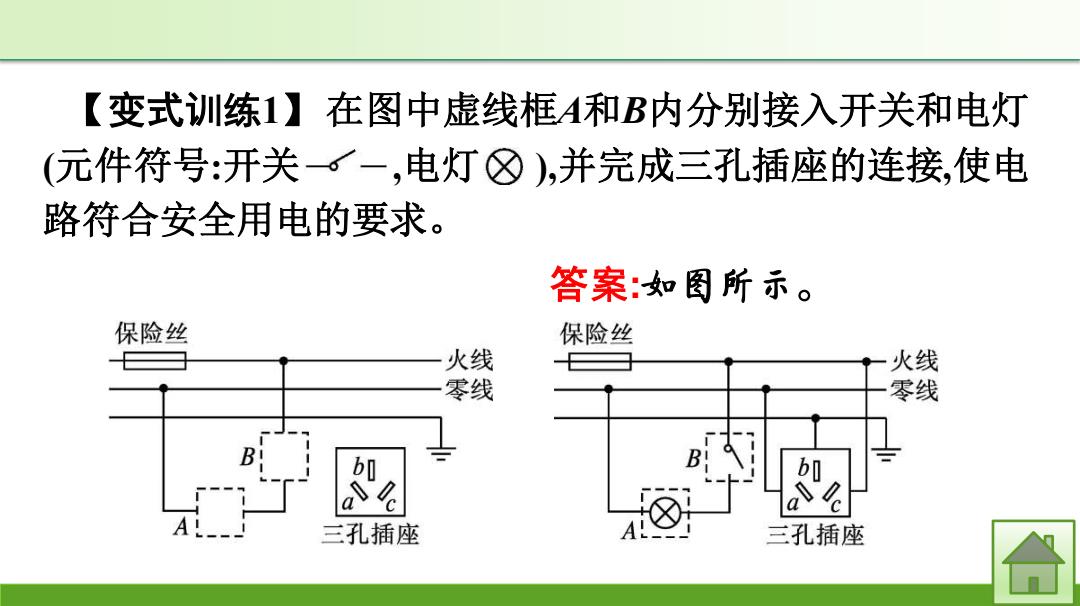

【变式训练1】在图中虚线框A和B内分别接入开关和电灯 (元件符号：开关。一，电灯☒)，并完成三孔插座的连接，使电 路符合安全用电的要求。 答案：如图所示。 保险丝 保险丝 火线 火线 零线 零线 B b如 B 三孔插座 三孔插座
【变式训练1】 在图中虚线框A和B内分别接入开关和电灯 (元件符号:开关 ,电灯 ),并完成三孔插座的连接,使电 路符合安全用电的要求。 答案:如图所示

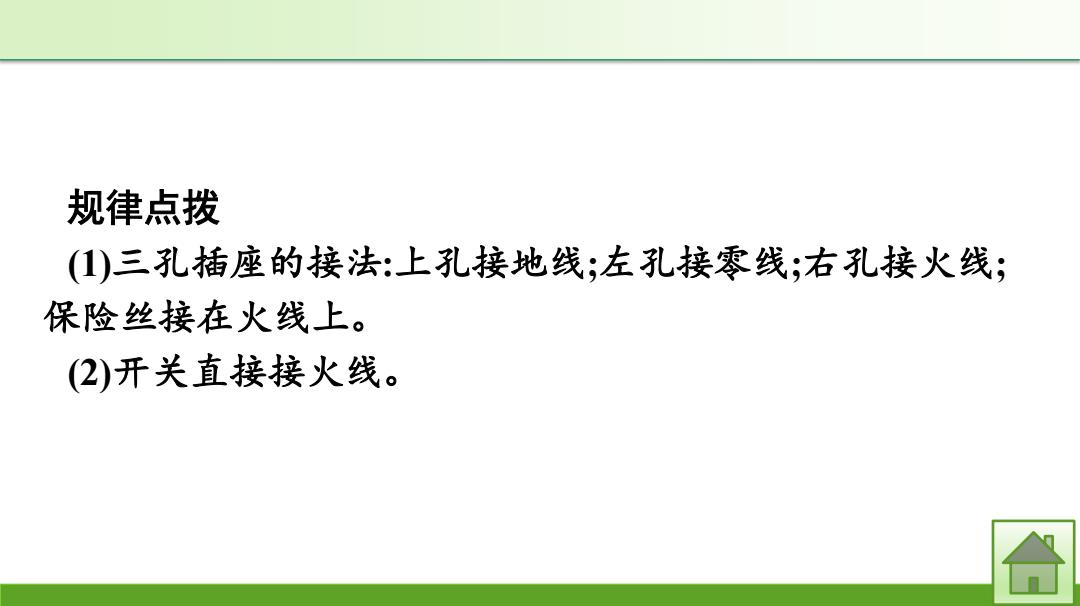

规律点拨 ()三孔插座的接法：上孔接地线；左孔接零线；右孔接火线； 保险丝接在火线上。 (2)开关直接接火线。 合
规律点拨 (1)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线; 保险丝接在火线上。 (2)开关直接接火线
探究问题二家庭电路故障 【例2】小阳闭合开关后，发现电灯不亮，他用试电笔测试图 中的a、b、c、d四点，发现有b、c、d点发光，那么可能发生的 故障是(( 火线 零线 A.电灯灯丝断了 B.cd间某处断路 C.ab之间某处断路 D.开关处短路
探究问题二 家庭电路故障 【例2】小阳闭合开关后,发现电灯不亮,他用试电笔测试图 中的a、b、c、d四点,发现有b、c、d点发光,那么可能发生的 故障是( C )。 A.电灯灯丝断了 B.cd间某处断路 C.ab之间某处断路 D.开关处短路
