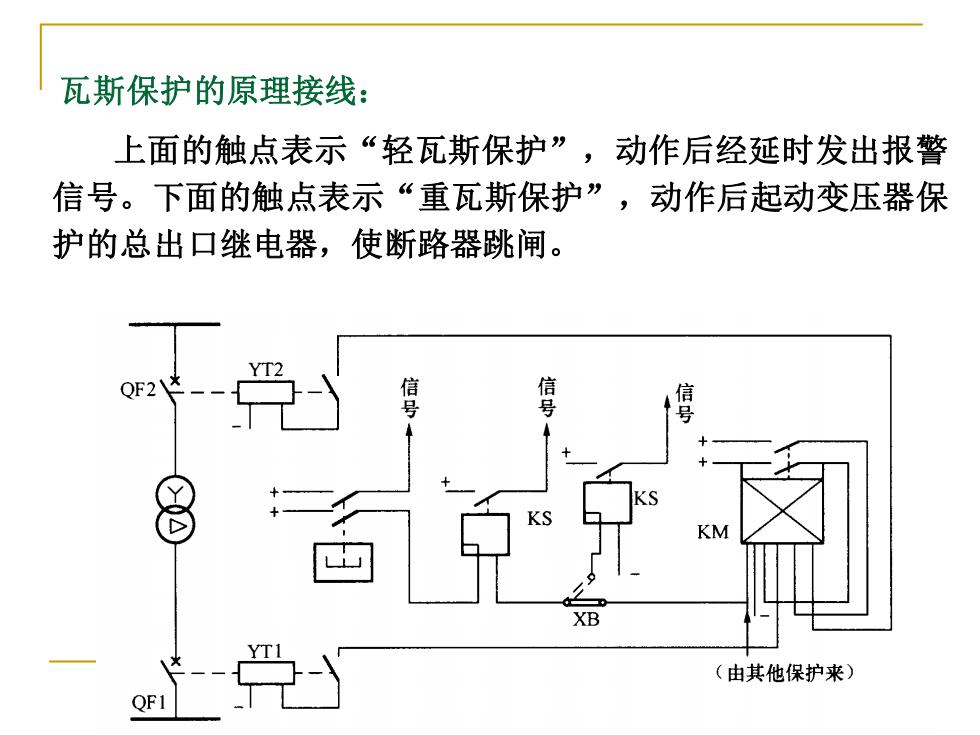

瓦斯保护的原理接线： 上面的触点表示“轻瓦斯保护”，动作后经延时发出报警 信号。下面的触点表示“重瓦斯保护”，动作后起动变压器保 护的总出口继电器，使断路器跳闸。 信 信 信 XB (由其他保护来) QF 1
上面的触点表示“轻瓦斯保护” ，动作后经延时发出报警 信号。下面的触点表示“重瓦斯保护” ，动作后起动变压器保 护的总出口继电器，使断路器跳闸。 瓦斯保护的原理接线：
瓦斯保护评价： 主要优点： 动作迅速、灵敏度高、安装接线简单、能反应油箱内 部发生的各种故障。 主要缺点： 不能反应油箱以外的套管及引出线等部位上发生的故障。 因此瓦斯保护可作为变压器的主保护之一，与纵差动保护 相互配合、相互补充，实现快速而灵敏地切除变压器油箱内、 外及引出线上发生的各种故障
主要优点： 主要缺点： 因此瓦斯保护可作为变压器的主保护之一，与纵差动保护 相互配合、相互补充，实现快速而灵敏地切除变压器油箱内、 外及引出线上发生的各种故障。 动作迅速、灵敏度高、安装接线简单、能反应油箱内 部发生的各种故障。 瓦斯保护评价： 不能反应油箱以外的套管及引出线等部位上发生的故障
瓦斯保护直流回路展开图 KG 应 重瓦斯 -- 1QF跳闸 -0-冒-22 2QF跳闸 KG 轻瓦斯动作信号
瓦斯保护直流回路展开图
第三节 变压器的电流速断保护 变压器的电流速断保护是反应电流增大而瞬时动作的保 护。装于变压器的电源侧，对变压器及其引出线上各种型式 的短路进行保护。为保证选择性，速断保护只能保护变压器 的部分，它适用于容量在10MVA以下较小容量的变压器，当 过电流保护时限大于0.5s时，可在电源侧装设电流速断保护， 其原理接线如下图所示。 4去信号 QF1+ 交KM K 2 d3
第三节 变压器的电流速断保护 变压器的电流速断保护是反应电流增大而瞬时动作的保 护。装于变压器的电源侧，对变压器及其引出线上各种型式 的短路进行保护。为保证选择性，速断保护只能保护变压器 的部分，它适用于容量在10MVA以下较小容量的变压器, 当 过电流保护时限大于0.5s时，可在电源侧装设电流速断保护， 其原理接线如下图所示
1.电流速断保护的整定计算 ()按躲开变压器负荷侧出口d,短路时的最大短路电流来整 定，即 lop-Kreldmax (2)躲过励磁涌流。根据实际经验及实验数据， 一 般取 Lp=(3≈4) 按上两式条件计算，选择其中较大值作为变 压器电流速断保护的起动电流
1. 电流速断保护的整定计算 (1) 按躲开变压器负荷侧出口d3短路时的最大短路电流来整 定, 即 Iop=KrelId·max (2) 躲过励磁涌流。根据实际经验及实验数据， 一般取 Iop=(3～4)IN 按上两式条件计算，选择其中较大值作为变 压器电流速断保护的起动电流
