2.外部相间短路的后备保护 (1)过电流保护 (2)低电压起动的过电流保护 (3)复合电压起动的过电流保护 (4)负序电流及单相式低电压起动的过电流保 护 (5)阻抗保护 作用：反应外部相间短路引起的变压器 过电流，同时作为瓦斯保护和纵差保护 的后备保护，其动作时限按阶梯形原测 来整定
2.外部相间短路的后备保护 （1）过电流保护 （2）低电压起动的过电流保护 （3）复合电压起动的过电流保护 （4）负序电流及单相式低电压起动的过电流保 护 （5）阻抗保护 作用：反应外部相间短路引起的变压器 过电流，同时作为瓦斯保护和纵差保护 的后备保护，其动作时限按阶梯形原则 来整定
3.外部接地短路的后备保护 (1)变压器中性点直接接地运行零序电流保护 (2) 自耦变压器和高、中压侧中性点都直接接地 的三绕组变压器零序电流方向保护 (3)中性点不接地的变压器零序过电压保护 (4)中性点经放电间隙接地的变压器间隙电流保 护和零序电压保护
3.外部接地短路的后备保护 （1）变压器中性点直接接地运行零序电流保护 （2）自耦变压器和高、中压侧中性点都直接接地 的三绕组变压器零序电流方向保护 （3）中性点不接地的变压器零序过电压保护 （4）中性点经放电间隙接地的变压器间隙电流保 护和零序电压保护
400KVA以上的变压器， 当数台并列运行或单独运行 4.其他保护 并作为其他负荷的备用电源 (1)过负荷保护 时，应装设过负荷保护。过 负荷保护通常只装在一相， (2)过励磁保护 延时动作于发信号。 5.变压器的其他非电量保护 轻瓦斯保护、油温高保护、冷却器故障、压力 释放保护等 高压侧电压为500KV及以 上的变压器，因频率降低 和电压升高而引起的变压 器励磁电流升高，应装设 变压器过励磁保护
4.其他保护 （1）过负荷保护 （2）过励磁保护 5.变压器的其他非电量保护 轻瓦斯保护、油温高保护、冷却器故障、压力 释放保护等 400KVA以上的变压器， 当数台并列运行或单独运行 并作为其他负荷的备用电源 时，应装设过负荷保护。过 负荷保护通常只装在一相， 延时动作于发信号。 高压侧电压为500KV及以 上的变压器，因频率降低 和电压升高而引起的变压 器励磁电流升高，应装设 变压器过励磁保护
变压器应装设如下保护： ()为反应变压器油箱内部各种短路故障和油面降低，对于 0.8MVA及以上的油浸式变压器和户内0.4MVA以上变压器应装设 瓦斯保护。 (2)为反应变压器绕组和引出线的相间短路，以及中性点直接接 地电网侧绕组和引线接地短路及绕组匝间短路，应装设纵差保护 或电流速断保护。 (3)为反应外部相间短路引起的过电流和作为瓦斯、纵差保护（或 电流速断保护)的后备，应装设过电流保护。 (4)为反应大接地电流系统外部接地短路，应装设零序电流保护 (⑤)为反应过负荷应装设过负荷保护。 (⑥)为反应变压器过励磁应装设过励磁保护
变压器应装设如下保护： (1) 为反应变压器油箱内部各种短路故障和油面降低，对于 0.8MVA及以上的油浸式变压器和户内0.4MVA以上变压器应装设 瓦斯保护。 (2) 为反应变压器绕组和引出线的相间短路，以及中性点直接接 地电网侧绕组和引线接地短路及绕组匝间短路，应装设纵差保护 或电流速断保护。 (3) 为反应外部相间短路引起的过电流和作为瓦斯、纵差保护(或 电流速断保护)的后备，应装设过电流保护。 (4) 为反应大接地电流系统外部接地短路，应装设零序电流保 护。 (5) 为反应过负荷应装设过负荷保护。 (6) 为反应变压器过励磁应装设过励磁保护

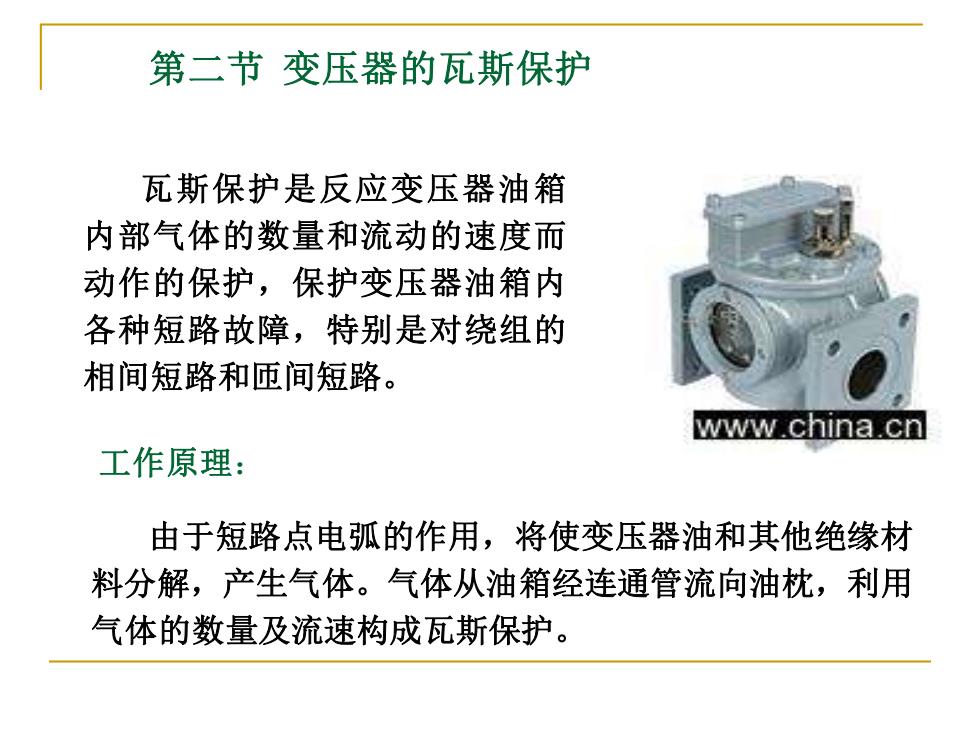

第二节变压器的瓦斯保护 瓦斯保护是反应变压器油箱 内部气体的数量和流动的速度而 动作的保护，保护变压器油箱内 各种短路故障，特别是对绕组的 相间短路和匝间短路。 www.china.cn 工作原理： 由于短路点电弧的作用，将使变压器油和其他绝缘材 料分解，产生气体。气体从油箱经连通管流向油枕，利用 气体的数量及流速构成瓦斯保护
第二节 变压器的瓦斯保护 瓦斯保护是反应变压器油箱 内部气体的数量和流动的速度而 动作的保护，保护变压器油箱内 各种短路故障，特别是对绕组的 相间短路和匝间短路。 由于短路点电弧的作用，将使变压器油和其他绝缘材 料分解，产生气体。气体从油箱经连通管流向油枕，利用 气体的数量及流速构成瓦斯保护。 工作原理：
