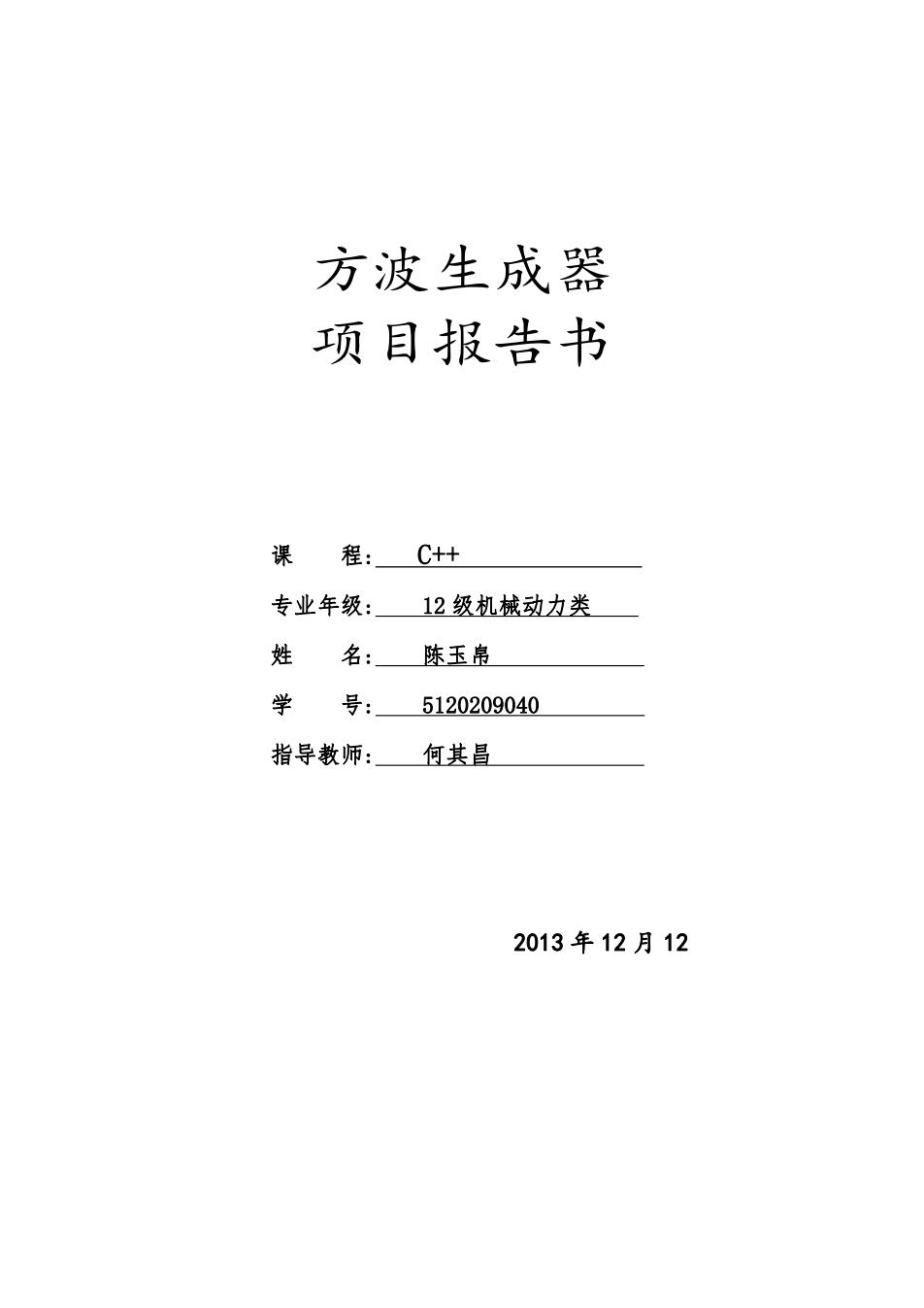

方波生成器 项目报告书 课程：C++ 专业年级：12级机械动力类 姓 名：陈玉帛 学 号： 5120209040 指导教师： 何其昌 2013年12月12
方波生成器 项目报告书 课 程: C++ 专业年级: 12 级机械动力类 姓 名: 陈玉帛 学 号: 5120209040 指导教师: 何其昌 2013 年 12 月 12

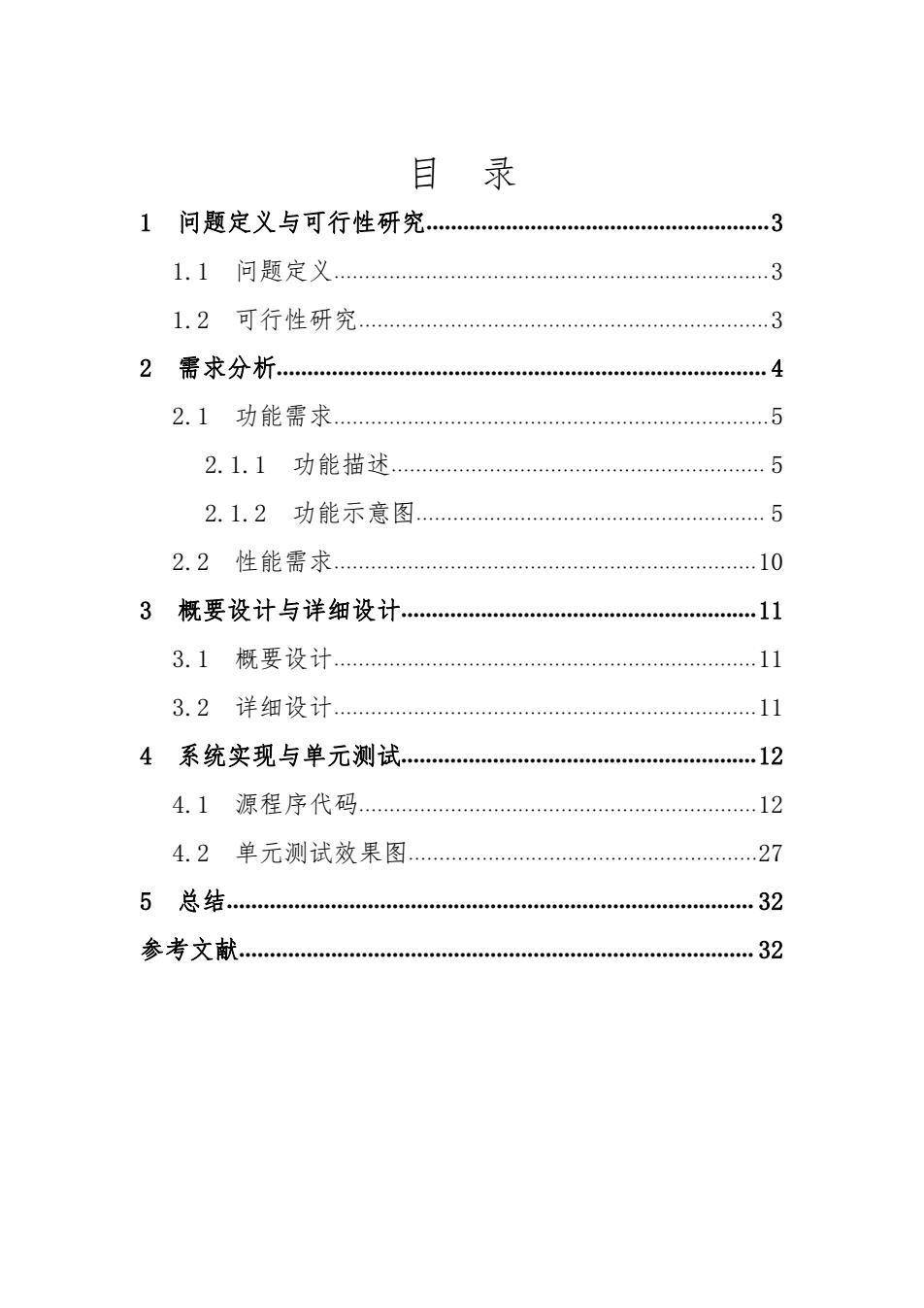

目录 1问题定义与可行性研究… …3 1.1问题定义 3 1.2可行性研究… .3 2需求分析.… 2.1功能需求 .5 2.1.1功能描述 5 2.1.2功能示意图… 5 2.2性能需求.… 10 3概要设计与详细设计 11 3.1概要设计 11 3.2详细设计… ,11 4系统实现与单元测试… …12 4.1源程序代码 12 4.2单元测试效果图 .27 5总结… etteee,32 参考文献32
目 录 1 问题定义与可行性研究........................................................3 1.1 问题定义.......................................................................3 1.2 可行性研究...................................................................3 2 需求分析................................................................................ 4 2.1 功能需求.......................................................................5 2.1.1 功能描述............................................................. 5 2.1.2 功能示意图......................................................... 5 2.2 性能需求.....................................................................10 3 概要设计与详细设计..........................................................11 3.1 概要设计.....................................................................11 3.2 详细设计.....................................................................11 4 系统实现与单元测试..........................................................12 4.1 源程序代码.................................................................12 4.2 单元测试效果图.........................................................27 5 总结...................................................................................... 32 参考文献.................................................................................... 32
1问题定义与可行性研究 本章分两部分，问题定义和可行性研究。问题定义阶段主要研究 我们所学的知识能做什么项目，而可行性研究给出了制作方波生成器 的可行性。 1.1问题定义 通过开发方波生成器来练习本学期所学过的知识：例如，从最基 本的C++程序语句，格式，再逐步到函数的应用，数组的应用，文件 的操作，类的应用，最后应用微软公司提供的一个类库：MFC,掌握 MC操作和使用的基本方法 1.2可行性研究 通过本本学期知识的学习已具备开发一款方波生成器的能力， 基本原理构造一个函数，利用sin函数组成方波函数，该方波生 成器可以调节方波的频率，幅值和实际用sn组合的阶数
1 问题定义与可行性研究 本章分两部分，问题定义和可行性研究。问题定义阶段主要研究 我们所学的知识能做什么项目，而可行性研究给出了制作方波生成器 的可行性。 1.1 问题定义 通过开发方波生成器来练习本学期所学过的知识：例如，从最基 本的 C++程序语句，格式，再逐步到函数的应用，数组的应用，文件 的操作，类的应用，最后应用微软公司提供的一个类库:MFC，掌握 MFC 操作和使用的基本方法 1.2 可行性研究 通过本本学期知识的学习已具备开发一款方波生成器的能力， 基本原理构造一个函数，利用 sin 函数组成方波函数，该方波生 成器可以调节方波的频率，幅值和实际用 sin 组合的阶数

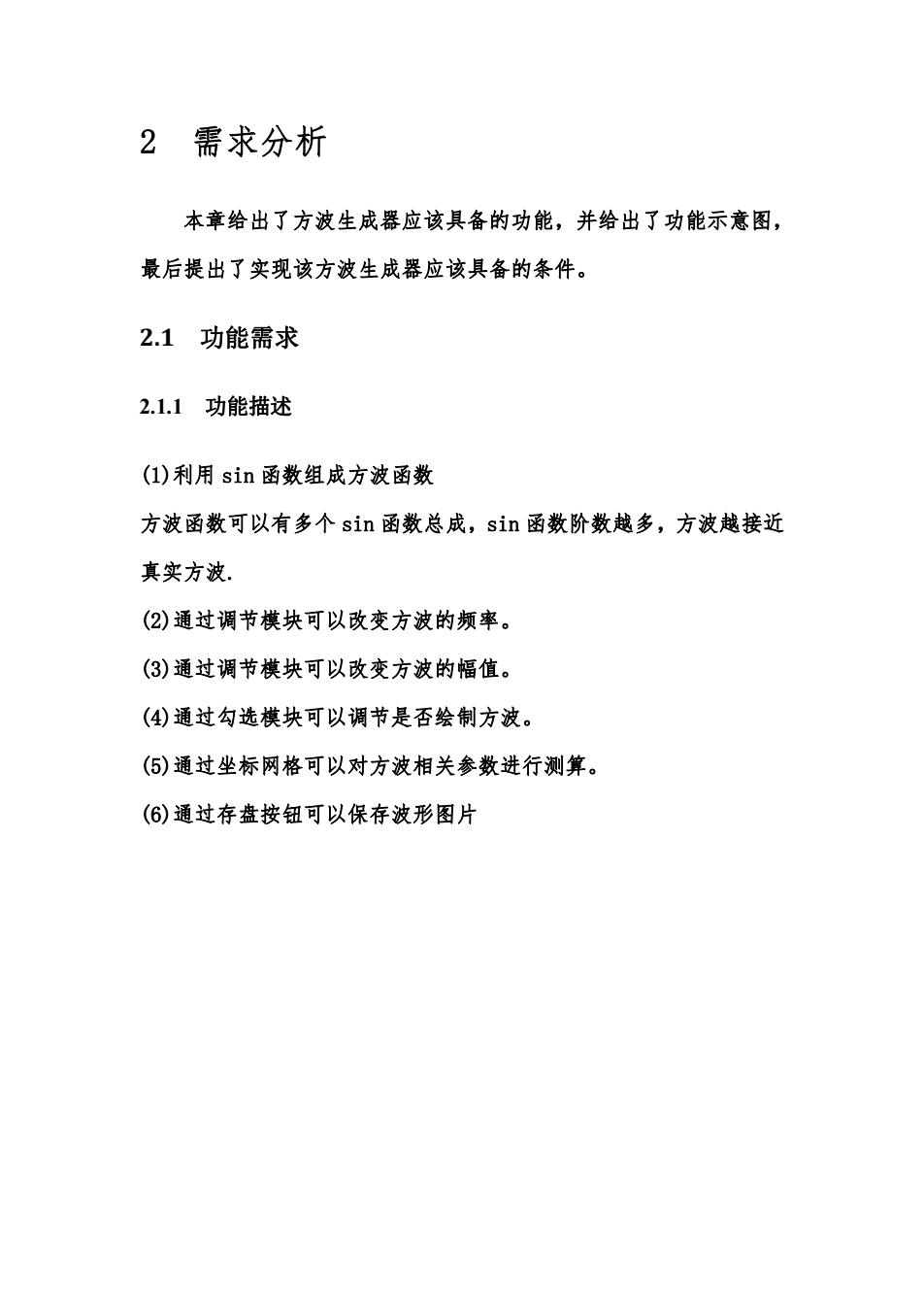

2需求分析 本章给出了方波生成器应该具备的功能，并给出了功能示意图， 最后提出了实现该方波生成器应该具备的条件。 2.1功能需求 2.1.1功能描述 (I)利用sin函数组成方波函数 方波函数可以有多个sin函数总成，sin函数阶数越多，方波越接近 真实方波. (2)通过调节模块可以改变方波的频率。 (3)通过调节模块可以改变方波的幅值。 (4)通过勾选模块可以调节是否绘制方波。 (⑤)通过坐标网格可以对方波相关参数进行测算。 (6)通过存盘按钮可以保存波形图片
2 需求分析 本章给出了方波生成器应该具备的功能，并给出了功能示意图， 最后提出了实现该方波生成器应该具备的条件。 2.1 功能需求 2.1.1 功能描述 (1)利用 sin 函数组成方波函数 方波函数可以有多个 sin 函数总成，sin 函数阶数越多，方波越接近 真实方波. (2)通过调节模块可以改变方波的频率。 (3)通过调节模块可以改变方波的幅值。 (4)通过勾选模块可以调节是否绘制方波。 (5)通过坐标网格可以对方波相关参数进行测算。 (6)通过存盘按钮可以保存波形图片
2.1.2功能示意图 各模块间的调用关系如下图： (1)绘制方波 开始 标曲线是 否不选中 结束 绘制1500毫秒. 获取CDC指针 2000毫秒的低 电平 生成方波画笔 绘制下降沿 加载国笔 绘制高电平 绘制0毫秒-500 秒的低电平 绘制上升沿
2.1.2 功能示意图 各模块间的调用关系如下图： （1）绘制方波
