有限元理论与建模方法 Finite Element Analysis and Modeling 第16章{ 网格划分方法 软件 网格数量、形式、分布、质量 单元库 等对计算结果具有直接影响 实际结构 设计方案 分析问题定义 几何模型建立 单元类型选择 单元特性定义 网格划分 模型检查 边界条件定义 有限元模型 计算 结果比较 模型修正 电子科技大学机械与电气工程学院 2019,10
有限元理论与建模方法 电子科技大学机械与电气工程学院 Finite Element Analysis and Modeling 2019,10 分 析 问 题 定 义 实际结构 有限元模型 设计方案 几 何 模 型 建 立 单 元 类 型 选 择 单 元 特 性 定 义 网 格 划 分 模 型 检 查 边 界 条 件 定 义 软 件 单元库 计算 结果比较 模型修正 第16章 网格划分方法 网格数量、形式、分布、质量 等对计算结果具有直接影响
有限元理论与建模方法 Finite Element Analysis and Modeling 第一节网格划分原则 划分什么样的网格？ 第二节【 网格划分方法 怎样划分网格？ 电子科技大学机械与电气工程学院 2019,10
有限元理论与建模方法 电子科技大学机械与电气工程学院 Finite Element Analysis and Modeling 2019,10 第一节 网格划分原则 第二节 网格划分方法 划分什么样的网格？ 怎样划分网格？
有限元理论与建模方法 Finite Element Analysis and Modeling 第一节网格划分原侧 一、网格数量(Number of mesh) accuracy time 在 电子科技大学机械与电气工程学院 2019,10
有限元理论与建模方法 电子科技大学机械与电气工程学院 Finite Element Analysis and Modeling 2019,10 accuracy time 第一节 网格划分原则 一、网格数量 (Number of mesh )
有限元理论与建模方法 Finite Element Analysis and Modeling 问题：曲线斜率代表什么物理意义？ 精度 计算时间 精确解 收敛曲线 h收敛 收敛速度 收敛速度逐 渐降低 网格数量 电子科技大学机械与电气工程学院 2019,10
有限元理论与建模方法 电子科技大学机械与电气工程学院 Finite Element Analysis and Modeling 2019,10 h 收敛 收敛速度 收敛曲线 问题：曲线斜率代表什么物理意义？ 收敛速度逐 渐降低

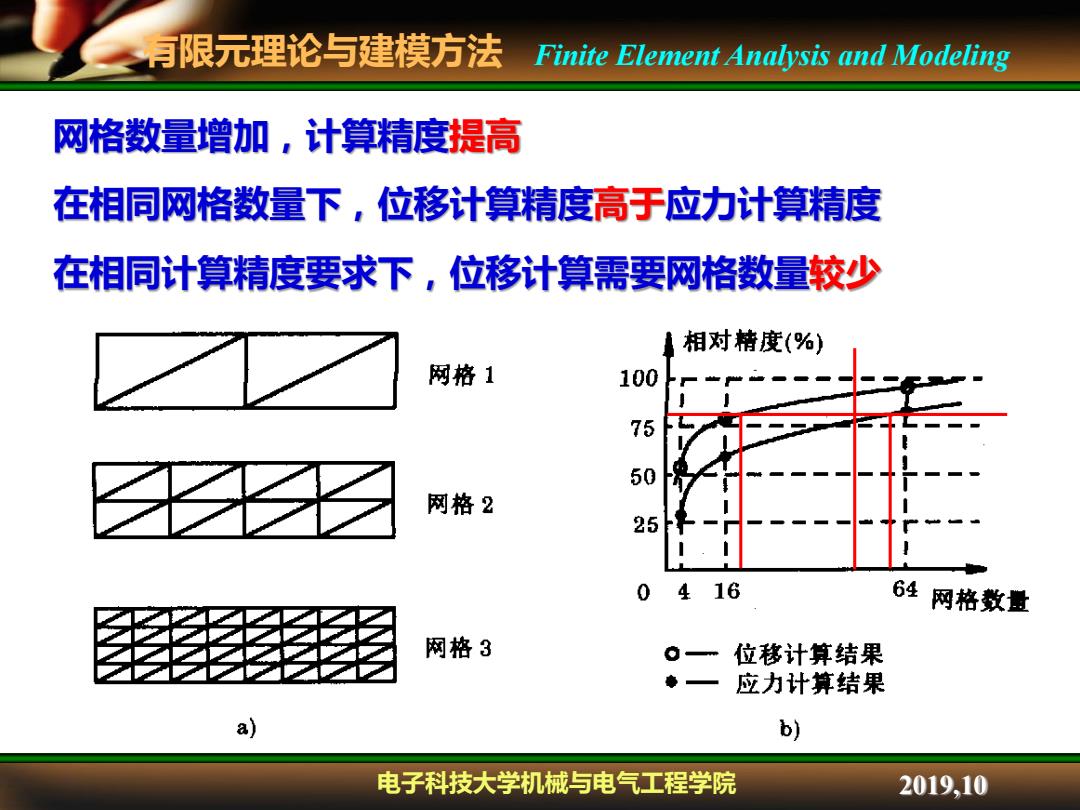

有限元理论与建模方法 Finite Element Analysis and Modeling 网格数量增加，计算精度提高 在相同网格数量下，位移计算精度高于应力计算精度 在相同计算精度要求下，位移计算需要网格数量较少 相对精度(%) 网格1 100 75 50 网格2 25 416 64 网格数量 网格3 位移计算结果 应力计算结果 a) b) 电子科技大学机械与电气工程学院 2019,10
有限元理论与建模方法 电子科技大学机械与电气工程学院 Finite Element Analysis and Modeling 2019,10 在相同网格数量下，位移计算精度高于应力计算精度 在相同计算精度要求下，位移计算需要网格数量较少 网格数量增加，计算精度提高
