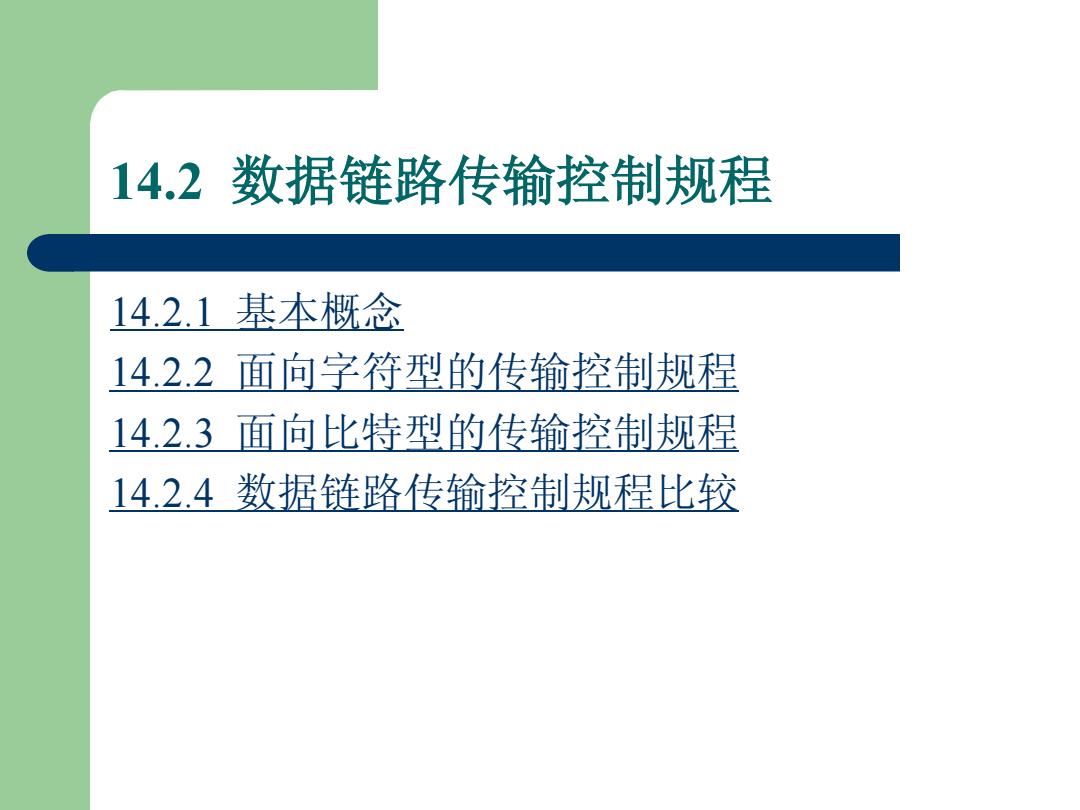

14.2数据链路传输控制规程 14.2.1基本概念 14.2.2面向字符型的传输控制规程 14.2.3面向比特型的传输控制规程 14.2.4数据链路传输控制规程比较
14.2 数据链路传输控制规程 14.2.1 基本概念 14.2.2 面向字符型的传输控制规程 14.2.3 面向比特型的传输控制规程 14.2.4 数据链路传输控制规程比较
14.2.1基本概念 1.数据链路的概念 图14.4站的概念 2.数据链路控制规程的功能 1)帧控制 2)透明传送 3)差错控制 4)流量控制 5)链路管理6)异常状态的恢复 3.数据链路控制规程的分类 根据帧格式，数据链路控制规程有两种： 面向字符型和面向比特型
14.2.1 基本概念 1. 数据链路的概念 图14.4 站的概念 2. 数据链路控制规程的功能 1) 帧控制 2) 透明传送 3)差错控制 4) 流量控制 5)链路管理 6)异常状态的恢复 3. 数据链路控制规程的分类 根据帧格式，数据链路控制规程有两种： 面向字符型和面向比特型
图14.4站的概念 信息或命令 主站 信息或命令 从站 组合站 组合站 信息或命令 (a)点对点数据链路中的站 命令 控制站 从站 响应 控制站 信息 辅助站 辅助站 主站 中性站 (b)点对多点数据链路中的站 辅助站 辅助站
图14.4 站的概念 主 站 从 站 信息或命令 组合站 组合站 信息或命令 信息或命令 控制站 辅助站 辅助站 从 站 主 站 中性站 辅助站 辅助站 控制站 信 息 命 令 响 应 (b)点对多点数据链路中的站 (a)点对点数据链路中的站
14.2.2 面向字符型的传输控制规程 1.规程基本特征 (1)字符编码采用CCITT建议的国际5号编码表。 (2)以字符为最小控制单位，它规定了10个控制字符 用于传输控制。如表14.1所示。 (3)通信方式为双向交替型（半双工）。 (4)可采用起止式的异步传输方式和同步传输方式。 (5)检错采用行列监督码。 (6)差错控制方式采用检错重发(ARQ)的纠错方式。 2.报文格式
14.2.2 面向字符型的传输控制规程 1. 规程基本特征 (1) 字符编码采用CCITT建议的国际5号编码表。 (2) 以字符为最小控制单位，它规定了10个控制字符 用于传输控制。如表14.1所示。 (3) 通信方式为双向交替型(半双工)。 (4) 可采用起止式的异步传输方式和同步传输方式。 (5) 检错采用行列监督码。 (6) 差错控制方式采用检错重发(ARQ)的纠错方式。 2. 报文格式
