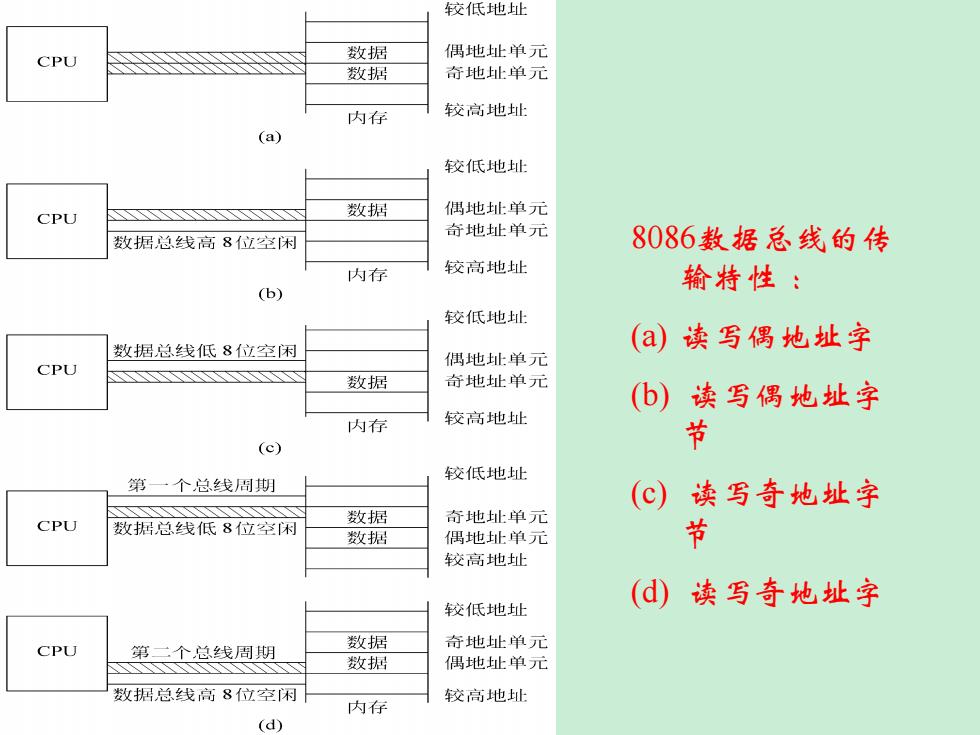

较低地址 偶地址单元 CPU 数据 数据 奇地址单元 内存 较高地址 (a) 较低地址 偶地址单元 CPU 数据 奇地址单元 数据总线高8位空闲 8086数据总线的传 内存 较高地址 (b) 输特性 较低地址 数据总线低8位空闲 (a)读写偶地址字 CPU 偶地址单元 数据 奇地址单元 (b) 读写偶地址字 内存 较高地址 (c) 节 较低地址 第一个总线周期 (c)读写奇地址字 CPU 数据总线低8位空闲 数据 奇地址单元 数据 偶地址单元 节 较高地址 (d)读写奇地址字 较低地址 CPU 数据 奇地址单元 数据 偶地址单元 数据总线高8位空闲 较高地址 内存 (d)
8086数据总线的传 输特性 ： (a) 读写偶地址字 (b) 读写偶地址字 节 (c) 读写奇地址字 节 (d) 读写奇地址字

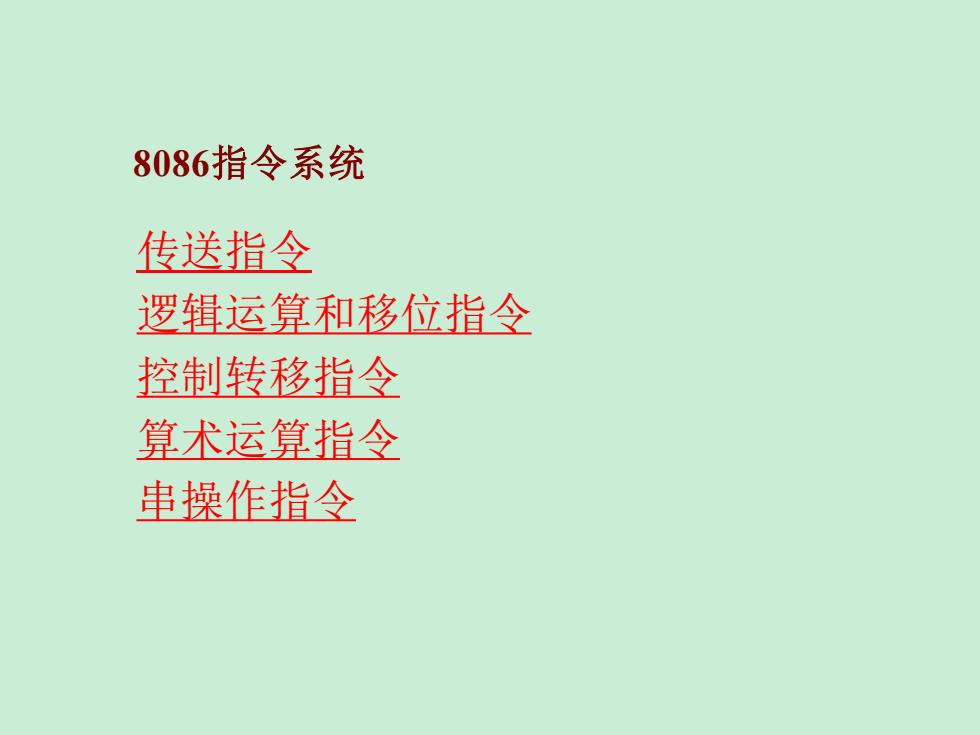

8086指令系统 传送指令 逻辑运算和移位指令 控制转移指令 算术运算指令 串操作指令
8086指令系统 传送指令 逻辑运算和移位指令 控制转移指令 算术运算指令 串操作指令

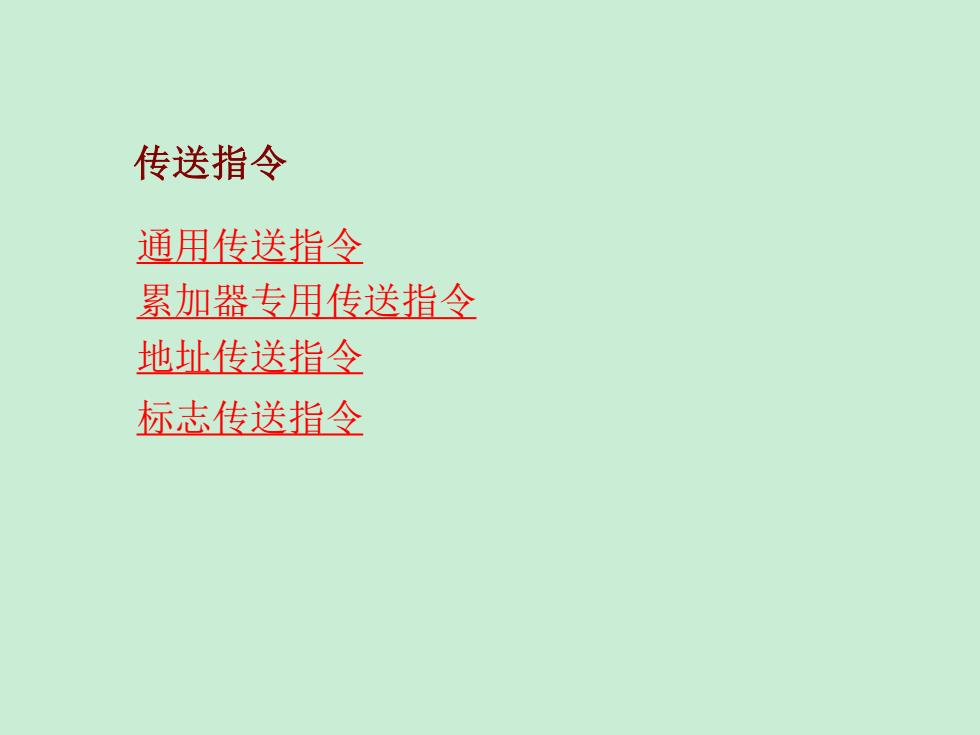

传送指令 通用传送指令 累加器专用传送指令 地址传送指令 标志传送指令
传送指令 通用传送指令 累加器专用传送指令 地址传送指令 标志传送指令
通用传送指令 (1)最基本的传送指令(MOV) MOV AL,BL ;BL中的8位数据送AL MOV ES,DX ;DX中16位数据送ES
通用传送指令 (1) 最基本的传送指令（MOV） MOV AL，BL ；BL中的8位数据送AL MOV ES，DX ；DX中16位数据送ES
几点注意： 1) 通用传送指令可传送8位和16位数据。 ② 通用传送指令中总是既含源操作数，又 含目的操作数。 不能在两个内存单元之间直接传送数据 ④ CS和IP寄存器不能作为目的操作数
几点注意： ① 通用传送指令可传送8位和16位数据。 ② 通用传送指令中总是既含源操作数，又 含目的操作数。 ③ 不能在两个内存单元之间直接传送数据 ④ CS和IP寄存器不能作为目的操作数
