主梁次粱注单向板肋梁楼盖(b)板双向板肋梁楼盖主梁密肚全柱相井式楼盖密肋楼盖无梁楼盖

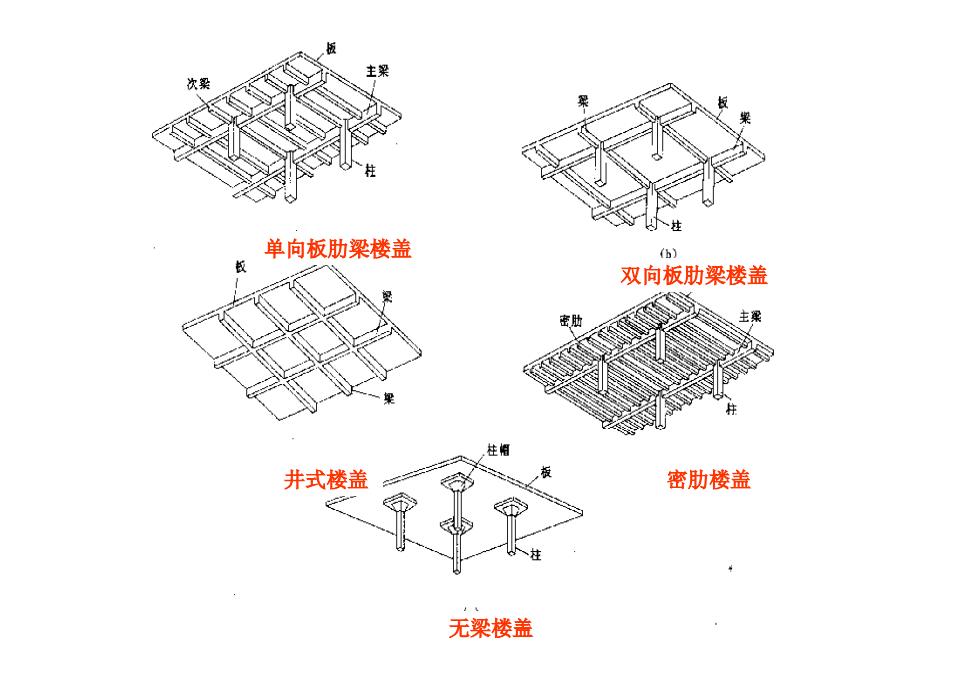

单向板肋梁楼盖 双向板肋梁楼盖 井式楼盖 无梁楼盖 密肋楼盖

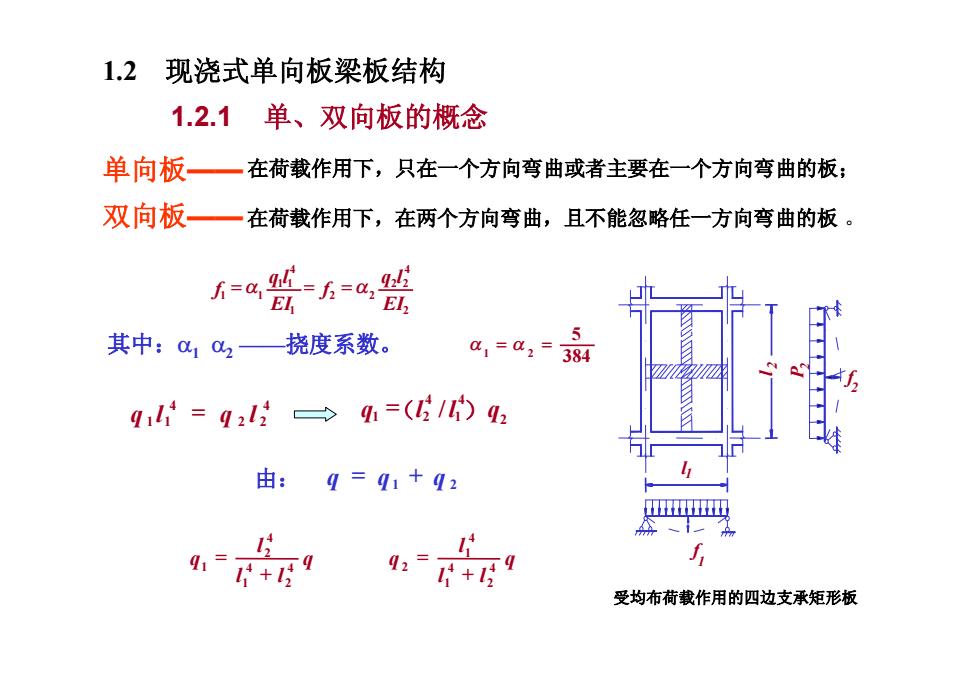

1.2现浇式单向板梁板结构1.2.1单、双向板的概念单向板一—在荷载作用下，只在一个方向弯曲或者主要在一个方向弯曲的板；双向板一在荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板。=α,9212J,=α,ELEI,其中：α α—挠度系数。α,=α,384i=( /) q2}q1l1=q212由:q=qi+q2受均布荷载作用的四边支承矩形板
1.2.1 单、双向板的概念 单向板——在荷载作用下，只在一个方向弯曲或者主要在一个方向弯曲的板； 双向板——在荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板 。 f 1 受均布荷载作用的四边支承矩形板 f 2 P2 l1 l 2 2 4 2 2 2 2 1 4 1 1 1 1 EI q l f EI q l f =a = =a 其中：a1 a2 ——挠度系数。 384 5 1 2 a = a = q l l l q q l l l q 4 2 4 1 4 1 4 2 2 4 1 4 2 1 + = + = 4 2 2 4 1 1 q l = q l q （l l ）q 4 1 4 1 2 = / 2 由： q = q1 + q 2 1.2 现浇式单向板梁板结构

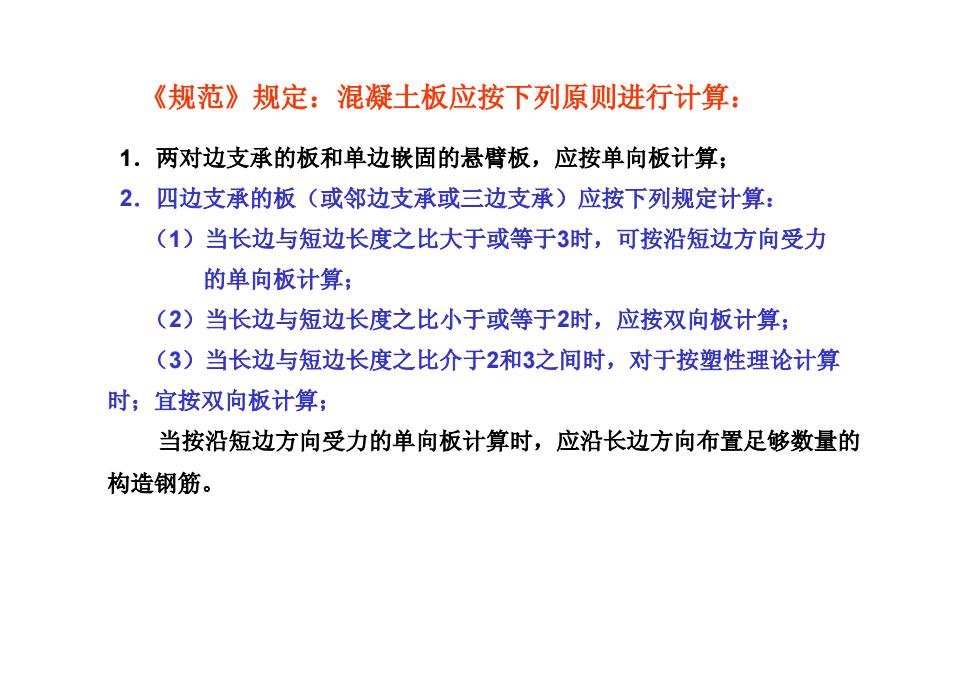

《规范》规定：混凝土板应按下列原则进行计算：1：两对边支承的板和单边嵌固的悬臂板，应按单向板计算：2.四边支承的板（或邻边支承或三边支承）应按下列规定计算：（1）当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算；（2）当长边与短边长度之比小于或等于2时，应按双向板计算：（3）当长边与短边长度之比介于2和3之间时，对于按塑性理论计算时：宜按双向板计算：当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋
《规范》规定：混凝土板应按下列原则进行计算： 1．两对边支承的板和单边嵌固的悬臂板，应按单向板计算； 2．四边支承的板（或邻边支承或三边支承）应按下列规定计算： （1）当长边与短边长度之比大于或等于3时，可按沿短边方向受力 的单向板计算； （2）当长边与短边长度之比小于或等于2时，应按双向板计算； （3）当长边与短边长度之比介于2和3之间时，对于按塑性理论计算 时；宜按双向板计算； 当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的 构造钢筋

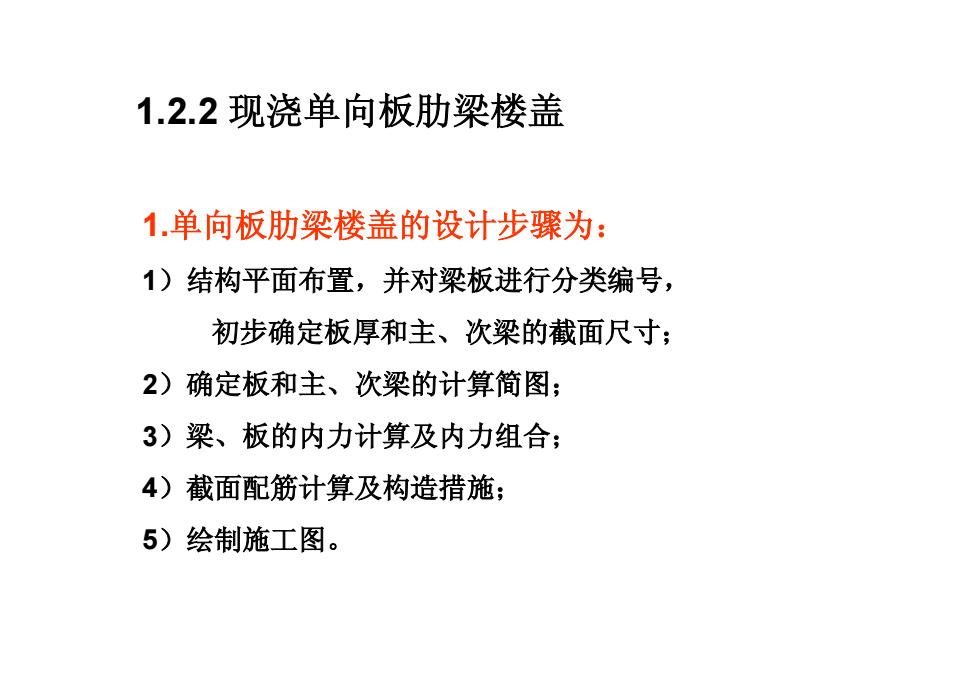

1.2.2现浇单向板肋梁楼盖1.单向板肋梁楼盖的设计步骤为：1）结构平面布置，并对梁板进行分类编号，初步确定板厚和主、次梁的截面尺寸；2）确定板和主、次梁的计算简图：3）梁、板的内力计算及内力组合：4）截面配筋计算及构造措施：5）绘制施工图
1.2.2 现浇单向板肋梁楼盖 1.单向板肋梁楼盖的设计步骤为： 1）结构平面布置，并对梁板进行分类编号， 初步确定板厚和主、次梁的截面尺寸； 2）确定板和主、次梁的计算简图； 3）梁、板的内力计算及内力组合； 4）截面配筋计算及构造措施； 5）绘制施工图

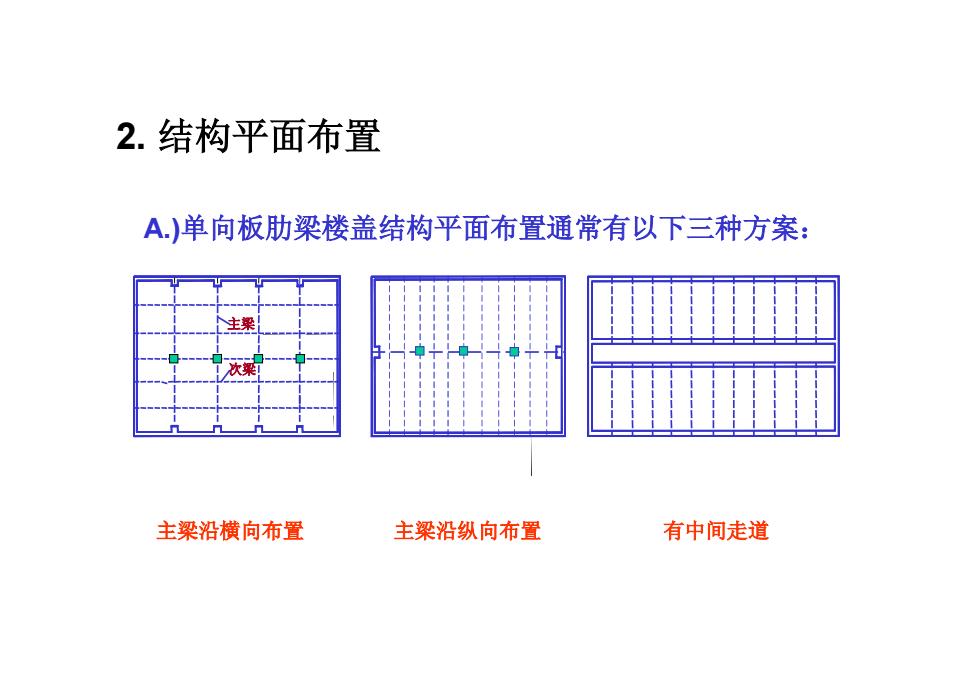

2.结构平面布置A.)单向板肋梁楼盖结构平面布置通常有以下三种方案：主梁次梁主梁沿横向布置主梁沿纵向布置有中间走道
2. 结构平面布置 A.)单向板肋梁楼盖结构平面布置通常有以下三种方案： 主梁沿横向布置 主梁沿纵向布置 有中间走道 主梁 次梁
