用一个剖切平面剖切（全剖面图） 适用于表示内部 有不可见轮廓线 的物体。 应先看懂物体的 内外形状，并确 剖切面 定剖切面与物体 的截交线和断面。 1-1 断 画出断面后，还 应画出断面后可 见的轮廓线。 般不画虚线。 截交线
用一个剖切平面剖切（全剖面图） 适用于表示内部 有不可见轮廓线 的物体。 画出断面后，还 应画出断面后可 见的轮廓线。 一般不画虚线。 应先看懂物体的 内外形状，并确 定剖切面与物体 的截交线和断面。 2-2 1 1 2 2 剖切面 1-1 截交线 断

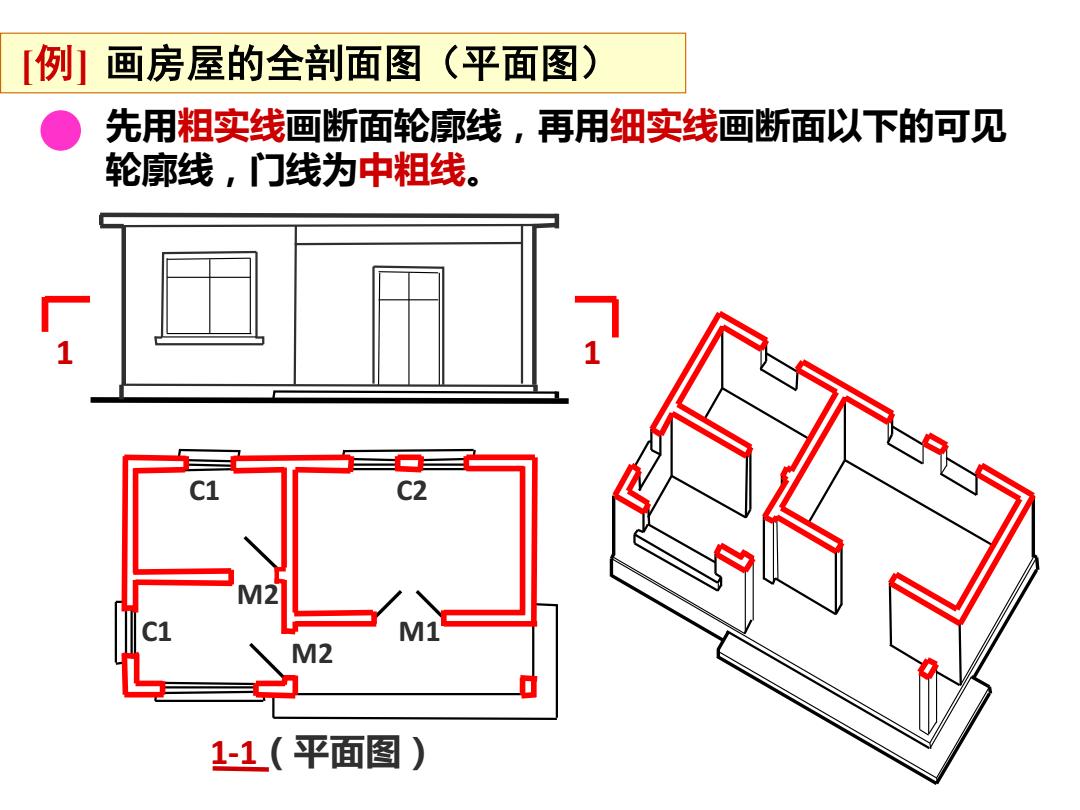

[例]画房屋的全剖面图（平面图） 先用粗实线画断面轮廓线，再用细实线画断面以下的可见 轮廓线，门线为中粗线。 1-1（平面图)
[例] 画房屋的全剖面图（平面图） 1 1 先用粗实线画断面轮廓线，再用细实线画断面以下的可见 轮廓线，门线为中粗线。 1-1（平面图） C1 C1 C2 M1 M2 M2 房屋全剖
