北京化工大学：《高分子物理》课程教学资源（PPT课件）第五章 极限力学性能——处于或接近断裂点的力学性质

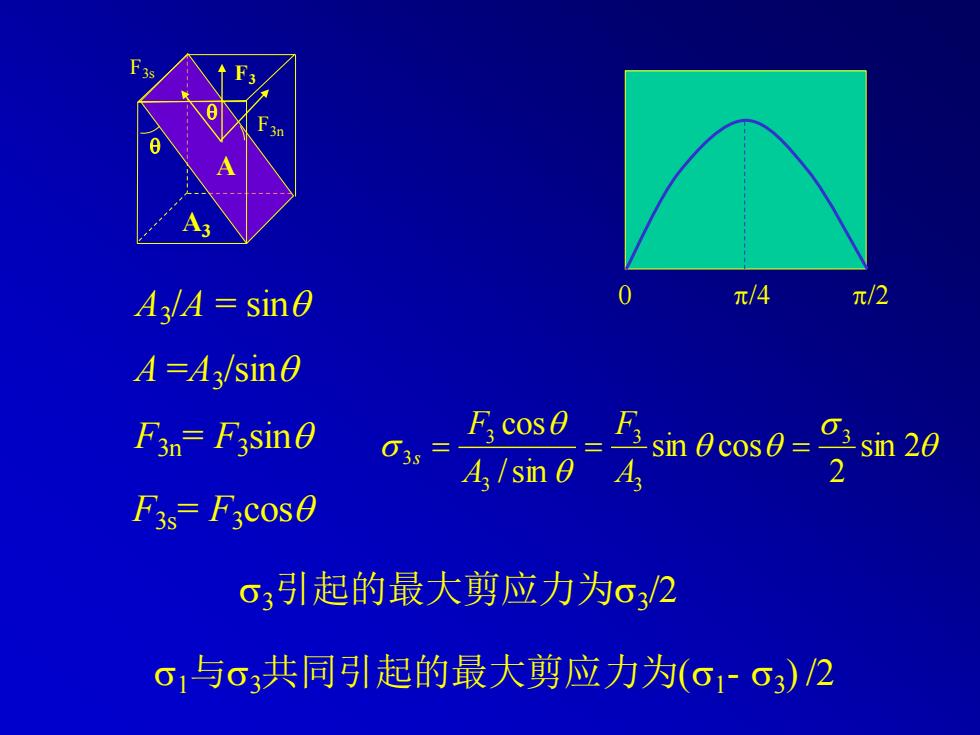

A3/A sin0 0 元/4 π/2 A=A3/sin0 F3n=F3sine 5cs0nco020 A/sin 0 A F3s=F3cos0 o3引起的最大剪应力为o2 o,与o3共同引起的最大剪应力为(o1~o)2

F3 F3s        sin 2 2 sin cos /sin cos 3 3 3 3 3 3 = = = A F A F s F3n= F3 sin F3s= F3cos A =A3 /sin 3引起的最大剪应力为3 /2 1与3共同引起的最大剪应力为(1 - 3 ) /2 A3 /A = sin  F3n  A3 A 0 /4 /2

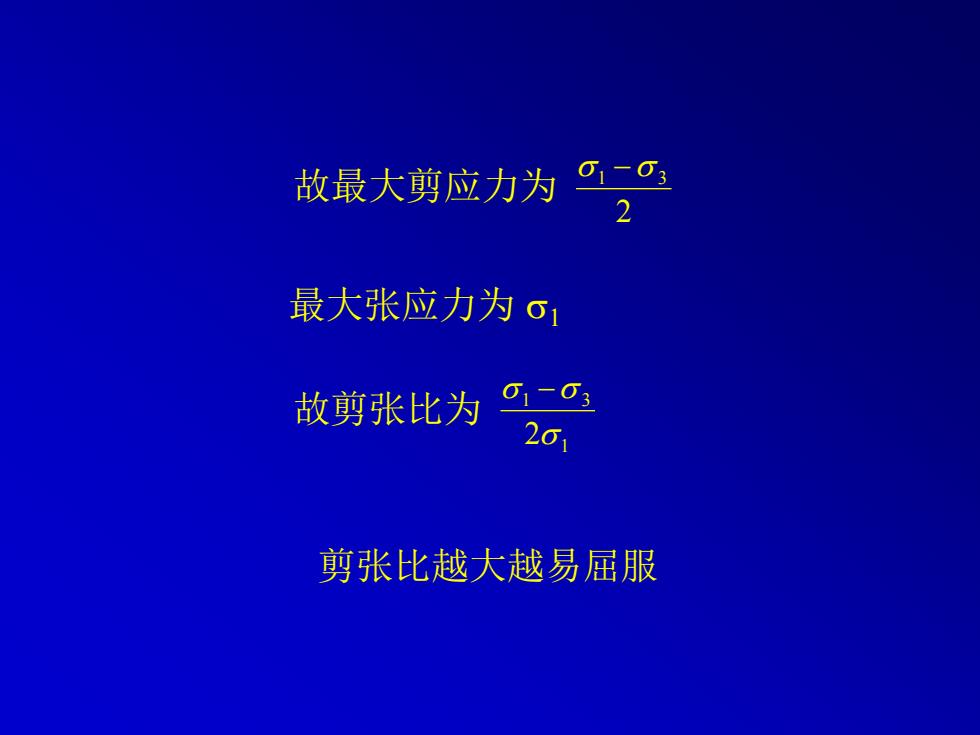

故最大剪应力为 0-g 2 最大张应力为 故剪张比为 201 剪张比越大越易屈服

故最大剪应力为 2 1 − 3 故剪张比为 1 1 3 2  − 最大张应力为 1 剪张比越大越易屈服

多向拉伸 单向拉伸 简单剪切 压缩 01-g3 201 <% 0 室温 聚碳酸酯 PET聚芳砜 PS 屈服 PMMA 氯醋共聚物 HDPE PP 的材 酚醛树脂 料 LDPE 尼龙聚甲醛

< ½ ½ 1  聚碳酸酯 氯醋共聚物 LDPE PET 聚芳砜 HDPE PP 尼龙 聚甲醛 PS 酚醛树脂 PMMA 室温 屈服 的材 料 1 1 3 2  − 多向拉伸 单向拉伸 简单剪切 压缩

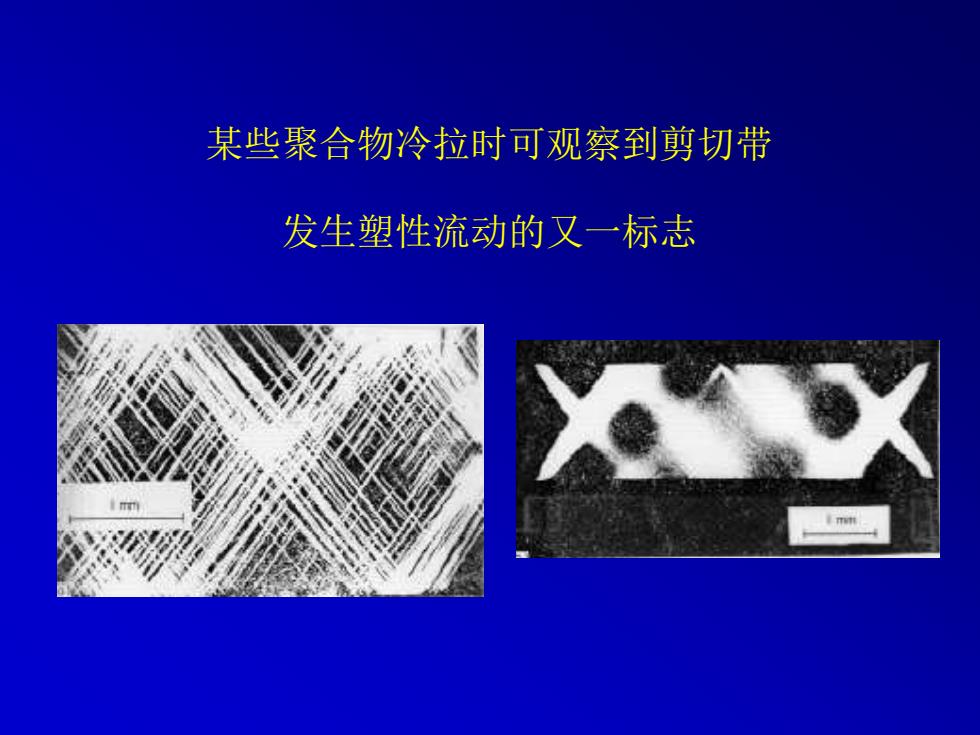

某些聚合物冷拉时可观察到剪切带 发生塑性流动的又一标志

某些聚合物冷拉时可观察到剪切带 发生塑性流动的又一标志

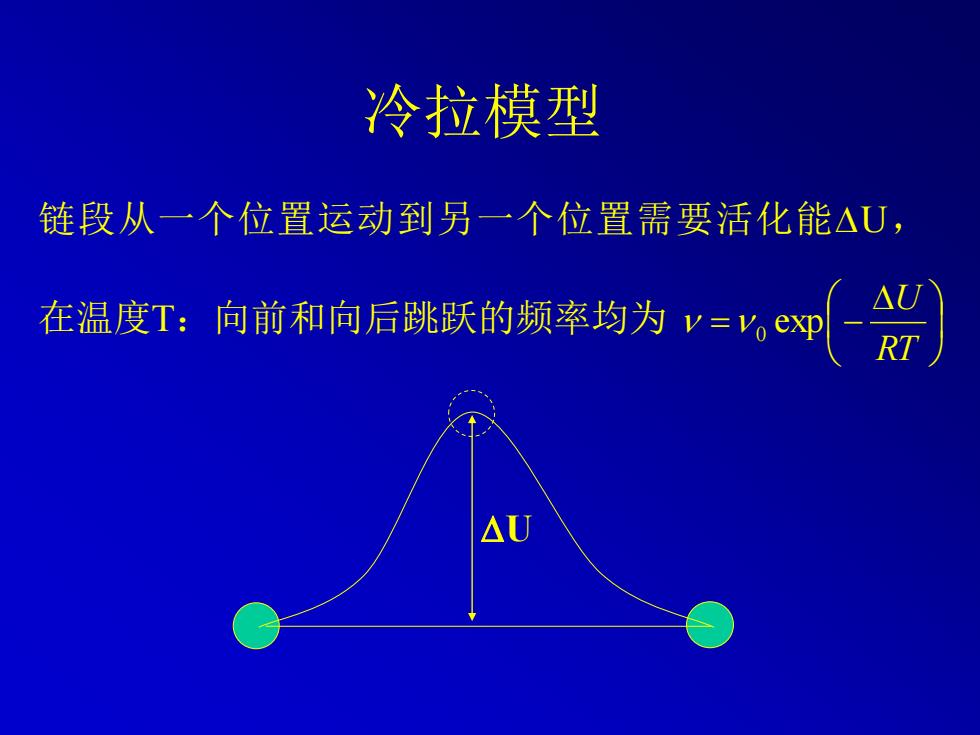

冷拉模型 链段从一个位置运动到另一个位置需要活化能△U, 在温度T:向前和向后跳跃的频率均为v=,©9R

链段从一个位置运动到另一个位置需要活化能U， 在温度T：向前和向后跳跃的频率均为 冷拉模型 U        = − RT U exp   0
