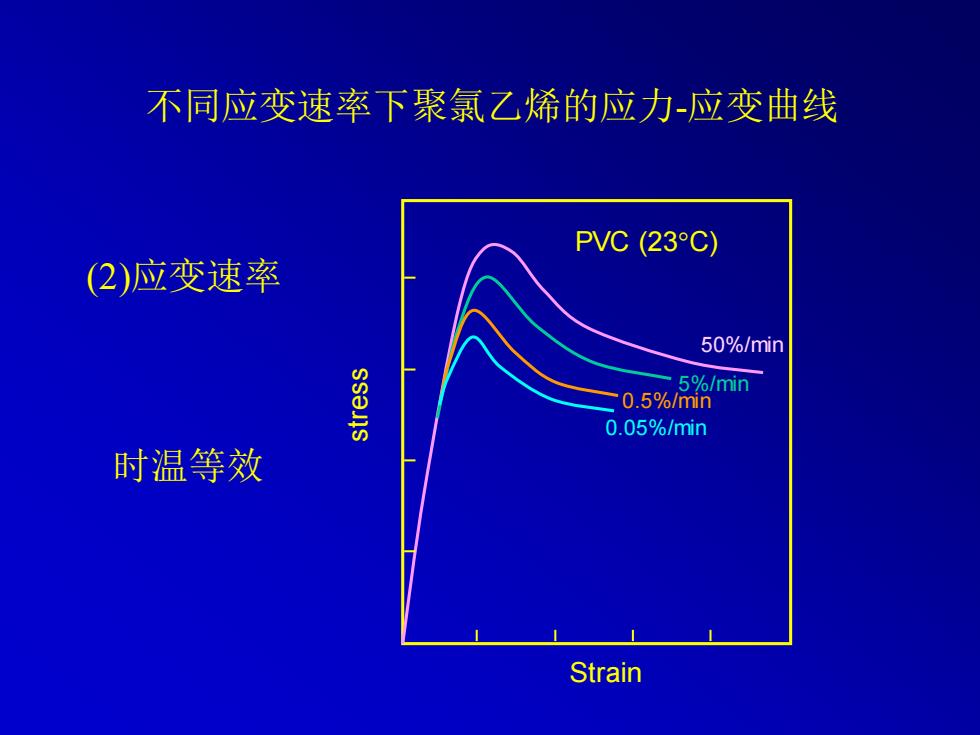

不同应变速率下聚氯乙烯的应力应变曲线 PVC (23C) (2)应变速率 50%/min 5%/min 0.5%/mn 0.05%/min 时温等效 Strain
0.05%/min 0.5%/min 5%/min 50%/min PVC (23C) Strain stress 不同应变速率下聚氯乙烯的应力-应变曲线 (2)应变速率 时温等效
脆化温度 较高温度下屈服应力低于断裂应力：先屈服后断裂 当温度降低时，屈服应力升高比断裂应力快， 屈服应力与断裂应力重合的温度称为脆化温度T。 高 工较低
较高温度下屈服应力低于断裂应力：先屈服后断裂 当温度降低时，屈服应力升高比断裂应力快， 屈服应力与断裂应力重合的温度称为脆化温度Tb 脆化温度 Tb T高 T中 T较低

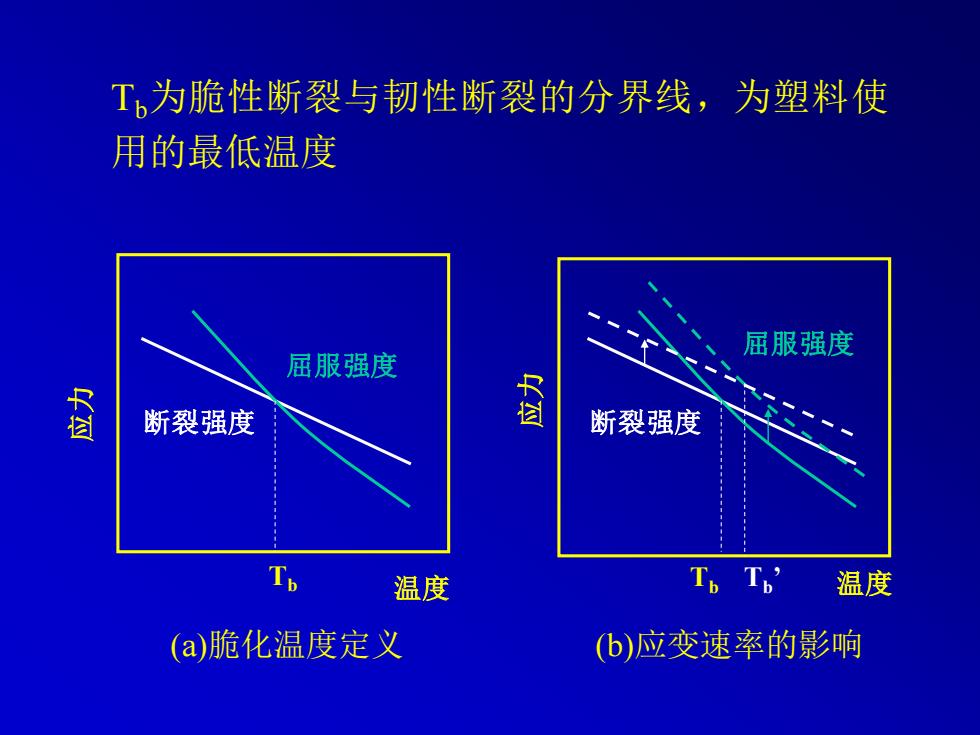

T,为脆性断裂与韧性断裂的分界线，为塑料使 用的最低温度 屈服强度 屈服强度 断裂强度 断裂强度 Tb 温度 Tp Tp' 温度 (a)脆化温度定义 (b)应变速率的影响
Tb为脆性断裂与韧性断裂的分界线，为塑料使 用的最低温度 温度 温度 应力 应力 (a)脆化温度定义 (b)应变速率的影响 Tb 断裂强度 屈服强度 断裂强度 屈服强度 Tb Tb ’

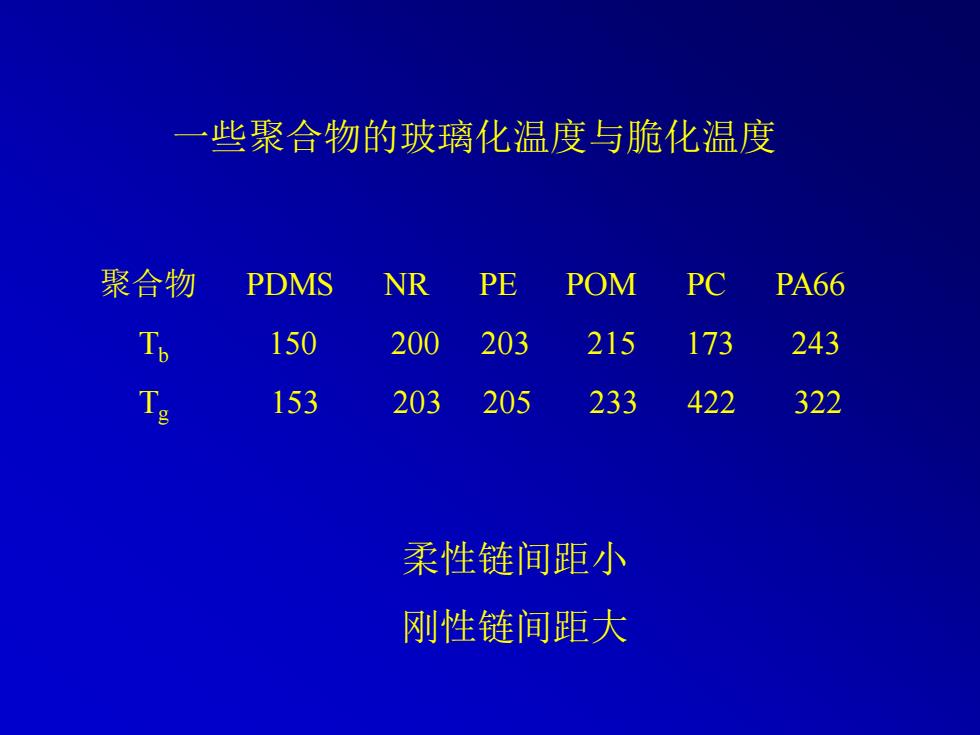

一些聚合物的玻璃化温度与脆化温度 聚合物 PDMS NR PE POM PC PA66 T。 150 200 203 215 173 243 T 153 203 205 233 422 322 柔性链间距小 刚性链间距大
聚合物 PDMS NR PE POM PC PA66 Tb 150 200 203 215 173 243 Tg 153 203 205 233 422 322 一些聚合物的玻璃化温度与脆化温度 柔性链间距小 刚性链间距大

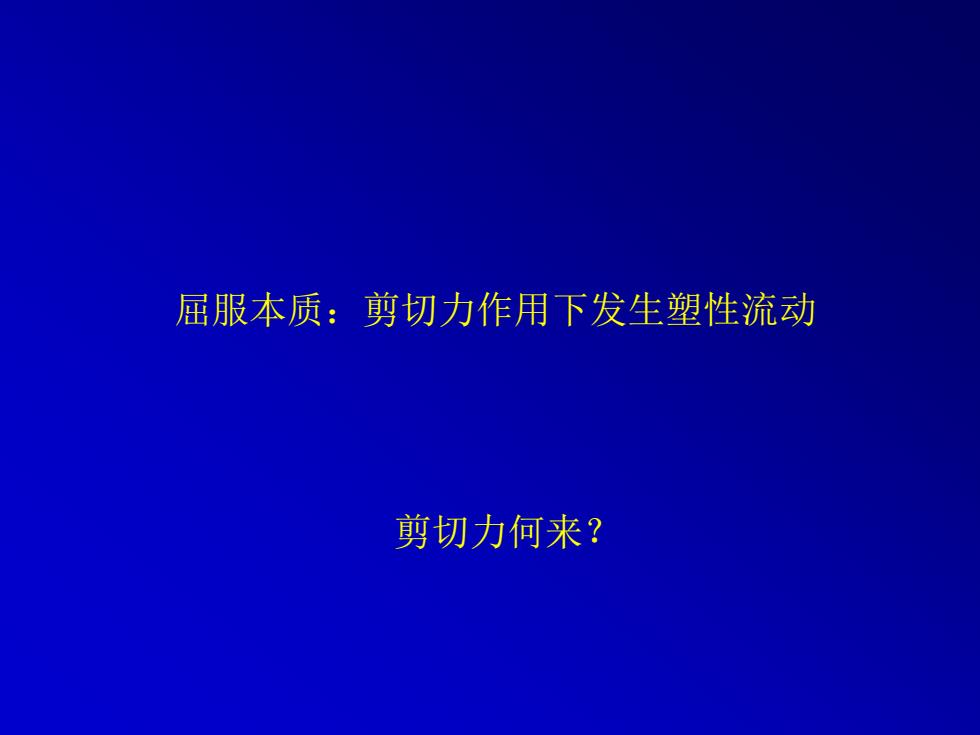

屈服本质：剪切力作用下发生塑性流动 剪切力何来？
剪切力何来？ 屈服本质：剪切力作用下发生塑性流动
