第一节CAD系统的组成与分类 ●应用软件：通用和专用 ●通用应用软件：UG/PROE/CATIA等； ●专用应用软件：MOLDWIZARD等。 2024/6/15 Page11
2024/6/15 Page11 第一节 CAD系统的组成与分类 ⚫应用软件：通用和专用 ⚫通用应用软件：UG/PROE/CATIA等； ⚫专用应用软件：MOLDWIZARD等
第一节CAD系统的组成与分类 ●二、CAD系统分类 ●信息检索型CAD系统 ●人机交互型CAD系统 ●智能型CAD系统 2024/6/15 Page12
2024/6/15 Page12 第一节 CAD系统的组成与分类 ⚫二、CAD系统分类 ⚫信息检索型CAD系统 ⚫人机交互型CAD系统 ⚫智能型CAD系统

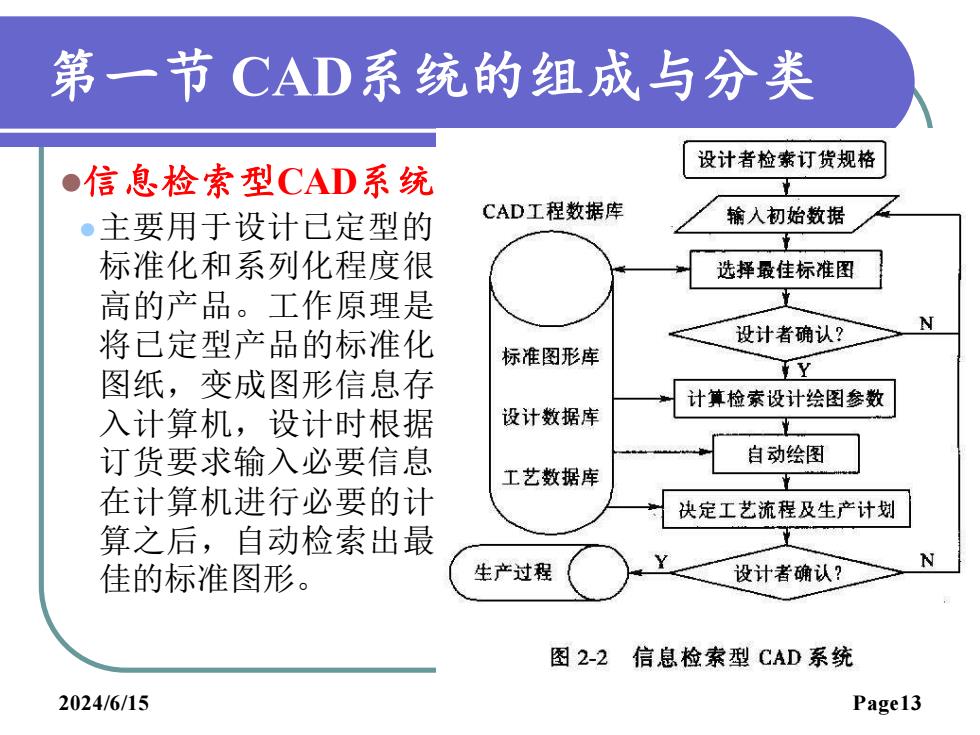

第一节CAD系统的组成与分类 设计者检素订货规格 ●信息检索型CAD系统 ●主要用于设计已定型的 CAD工程数据库 输入初始数据 标准化和系列化程度很 选择最佳标准图 高的产品。工作原理是 将已定型产品的标准化 设计者确认？ 标准图形库 图纸，变成图形信息存 Y 计算检素设计绘图参数 入计算机，设计时根据 设计数据库 订货要求输入必要信息 自动绘图 工艺数据库 在计算机进行必要的计 决定工艺流程及生产计划 算之后，自动检索出最 N 佳的标准图形。 生产过程 设计者确认？ 图2-2信息检索型CAD系统 2024/6/15 Page13
2024/6/15 Page13 第一节 CAD系统的组成与分类 ⚫信息检索型CAD系统 ⚫主要用于设计已定型的、 标准化和系列化程度很 高的产品。工作原理是 将已定型产品的标准化 图纸，变成图形信息存 入计算机，设计时根据 订货要求输入必要信息， 在计算机进行必要的计 算之后，自动检索出最 佳的标准图形
第一节CAD系统的组成与分类 ●人机交互型CAD系统 。工作原理如下：由设计者描述出设计模型，再由计算机 对有关产品的大量资料进行检索，并对有关数据和公式 进行高速运算；通过草图和标准图的显示，设计者运用 长期工作中积累的经验对其进行分析，用光笔或键盘等 输入装置，人机对话式地直接对图形中不满意之处进行 实时修改；计算机根据修改指令作出响应，重新组织显 示，反复循环，使之完善。 设计者的 输入/输出装置 计算机 数据库 知识经验 图2-3人机交互型CAD系统 2024/6/15 Page14
2024/6/15 Page14 第一节 CAD系统的组成与分类 ⚫人机交互型CAD系统 ⚫工作原理如下：由设计者描述出设计模型，再由计算机 对有关产品的大量资料进行检索，并对有关数据和公式 进行高速运算；通过草图和标准图的显示，设计者运用 长期工作中积累的经验对其进行分析，用光笔或键盘等 输入装置，人机对话式地直接对图形中不满意之处进行 实时修改；计算机根据修改指令作出响应，重新组织显 示，反复循环，使之完善
第一节CAD系统的组成与分类 ●智能型CAD系统 。在现阶段人工智能的应用主要是以专家系统的方式来体现的，即把 专家系统和原有CAD系统有机结合起来。专家系统是一种使计算机 能够在专家级水平上工作的计算机程序，这种系统能运用人类专家 的专门知识和推理能力，，来解决一般人难以妥善解决的问题。在智 能型CAD中，专家系统承担需要依靠知识和经验作出推理和判断的 工作，主要有设计过程决策（解决设计路线问题）、设计技术决策（解 决设计中遇到的具体技术问题的决策)和各种结果评价等。而一些可 以用数学模型来描述的工作则由通常的CAD系统来承担。 专家 知识获取 知识库 事实数据 用户 输人/输出装置 建议方案 推理机构 2024/6/15 图2-4智能型CAD系统 Page15
2024/6/15 Page15 第一节 CAD系统的组成与分类 ⚫智能型CAD系统 ⚫ 在现阶段人工智能的应用主要是以专家系统的方式来体现的，即把 专家系统和原有CAD系统有机结合起来。专家系统是一种使计算机 能够在专家级水平上工作的计算机程序，这种系统能运用人类专家 的专门知识和推理能力，来解决一般人难以妥善解决的问题。在智 能型CAD中，专家系统承担需要依靠知识和经验作出推理和判断的 工作，主要有设计过程决策(解决设计路线问题)、设计技术决策(解 决设计中遇到的具体技术问题的决策)和各种结果评价等。而一些可 以用数学模型来描述的工作则由通常的CAD系统来承担
