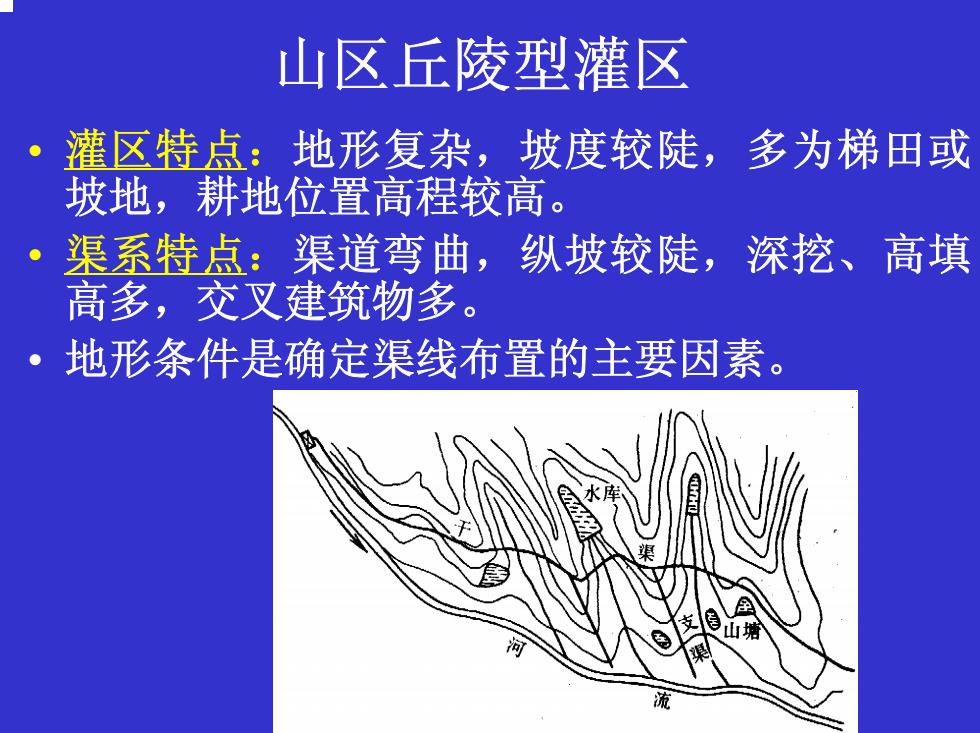

山区丘陵型灌区 灌区特点：地形复杂，坡度较陡，多为梯田或 坡地，耕地位置高程较高。 。 渠系特点：渠道弯曲，纵坡较陡， 深挖、高填 高多，交叉建筑物多。 。 地形条件是确定渠线布置的主要因素。 X
山区丘陵型灌区 • 灌区特点 ：地形复杂，坡度较陡，多为梯田或 坡地，耕地位置高程较高。 • 渠系特点 ：渠道弯曲，纵坡较陡，深挖、高填 高多，交叉建筑物多。 • 地形条件是确定渠线布置的主要因素

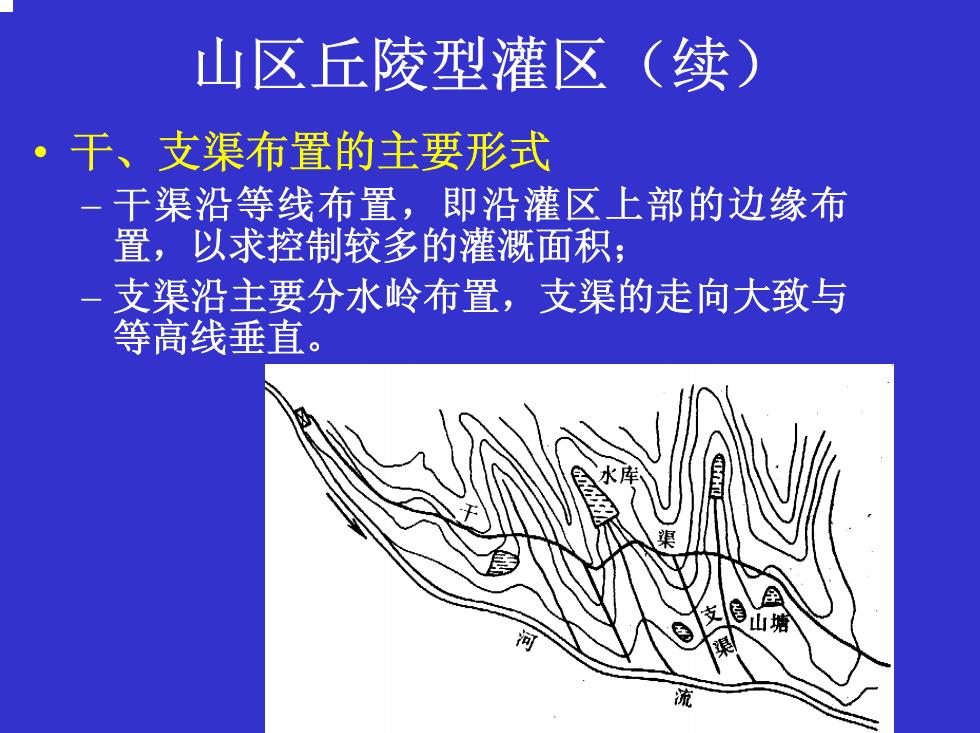

山区丘陵型灌区（续） ·干、支渠布置的主要形式 -干渠沿等线布置，即沿灌区上部的边缘布 置，以求控制较多的灌溉面积； 支渠沿主要分水岭布置，支渠的走向大致与 等高线垂直。 山 流
山区丘陵型灌区（续） • 干、支渠布置的主要形式 – 干渠沿等线布置，即沿灌区上部的边缘布 置，以求控制较多的灌溉面积； – 支渠沿主要分水岭布置，支渠的走向大致与 等高线垂直

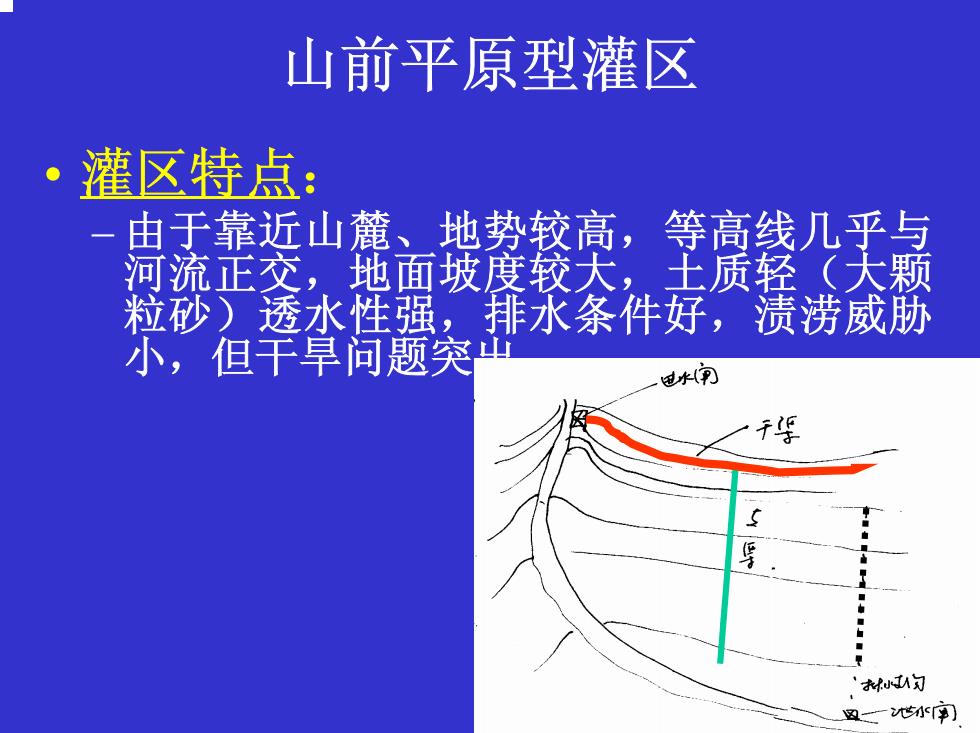

山前平原型灌区 灌区特点： 由于靠近山麓、地势较高，等高线几乎与 河流正交，地面坡度较大，土质轻（大颗 粒砂)透水性强，排水条件好，渍涝威胁 小，但干旱问题突山 过水（羽 干华 '球力 恩一世南
山前平原型灌区 • 灌区特点 ： – 由于靠近山麓、地势较高，等高线几乎与 河流正交，地面坡度较大，土质轻（大颗 粒砂）透水性强，排水条件好，渍涝威胁 小，但干旱问题突出

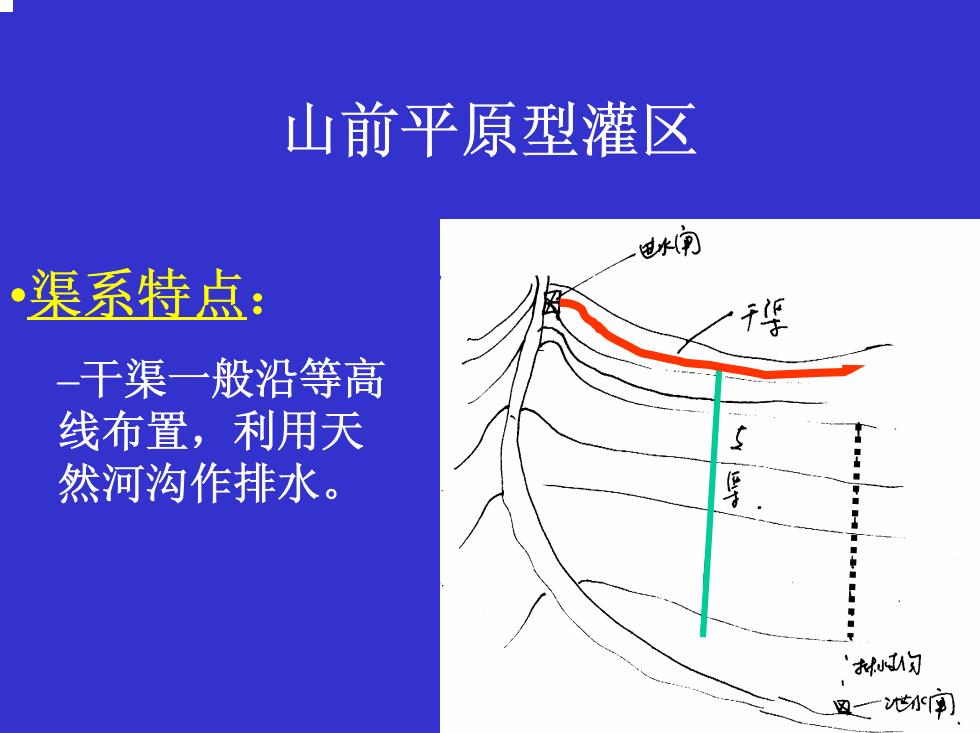

山前平原型灌区 过闸 •渠系特点： -干渠一般沿等高 线布置，利用天 然河沟作排水。 '材幻 ☒二中
山前平原型灌区 •渠系特点 ： –干渠一般沿等高 线布置，利用天 然河沟作排水

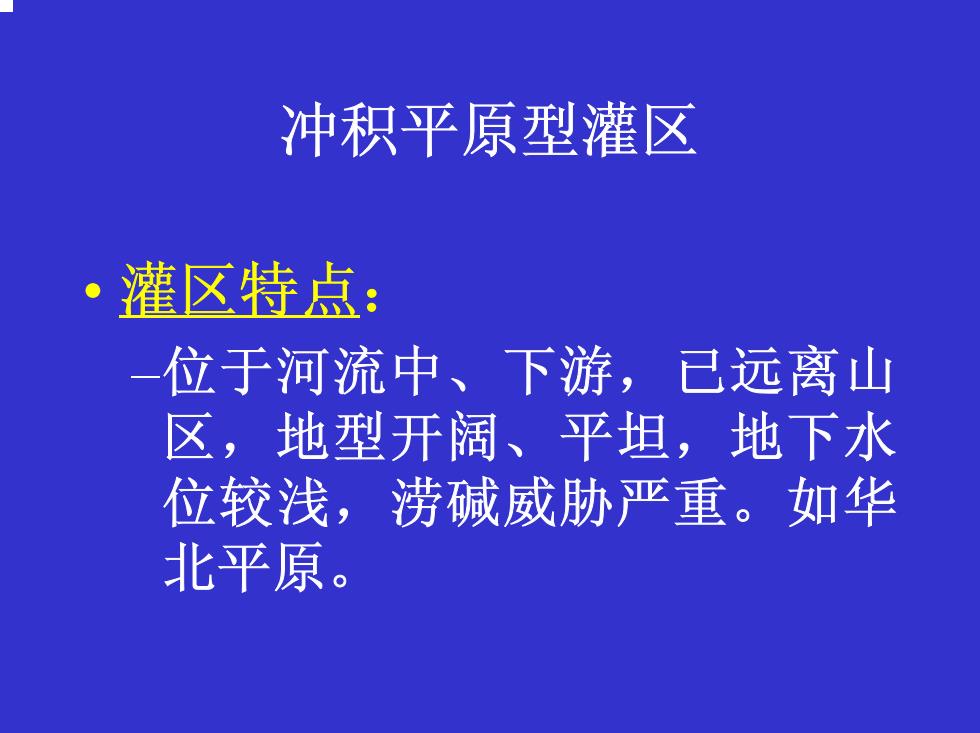

冲积平原型灌区 ·灌区特点： 位于河流中、下游，已远离山 区，地型开阔、平坦，地下水 位较浅，涝碱威胁严重。如华 北平原
冲积平原型灌区 • 灌区特点 ： –位于河流中、下游，已远离山 区，地型开阔、平坦，地下水 位较浅，涝碱威胁严重。如华 北平原
