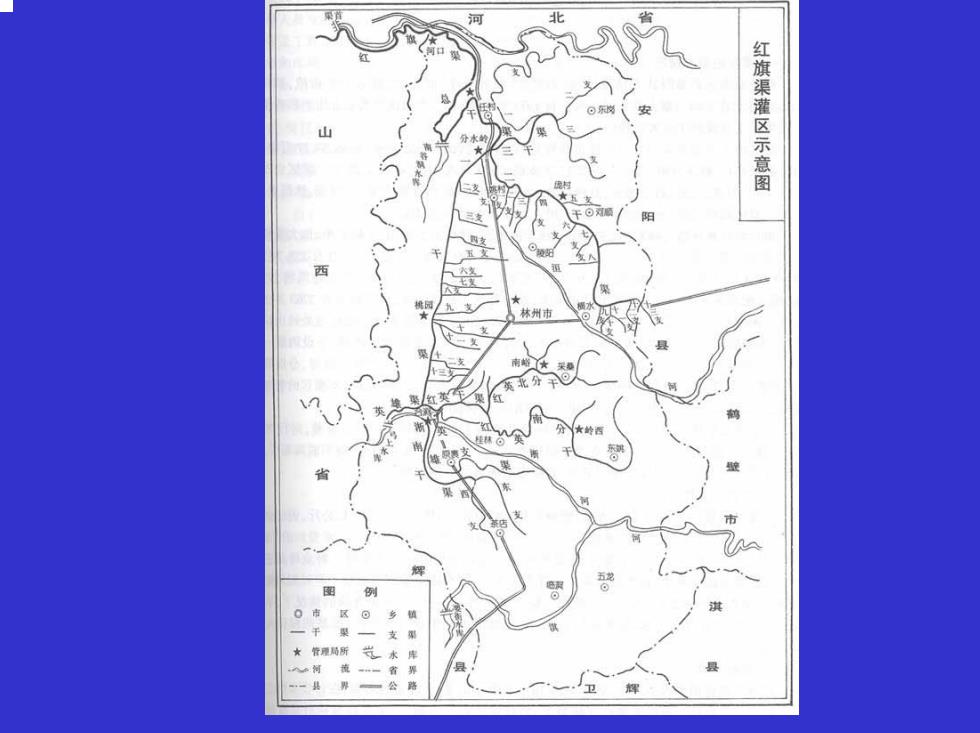

北 红旗渠灌区示意图 林州市

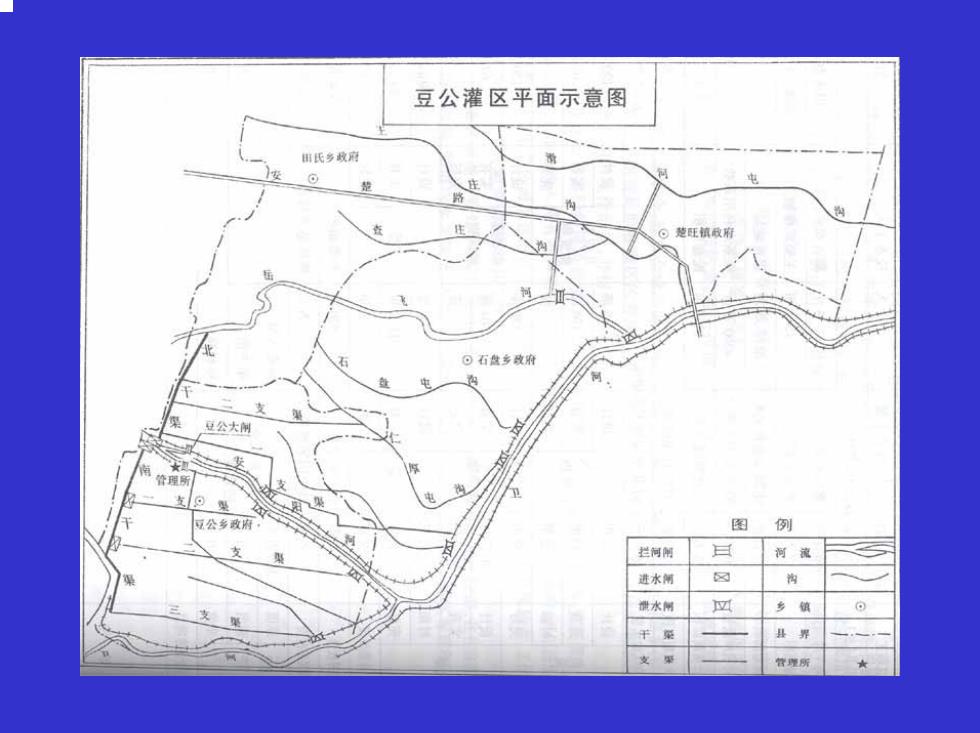

豆公灌区平面示意图 用氏多蚊府 安 ⊙楚旺镇酸府 ⊙石盘乡致府 豆公大创 管理所 豆公多政府 图 例 支 拦问刚 进水 微水 乡镇 ⊙ 县界 支 管理所 ★
二、灌溉渠道规划原则 高地控制，自流灌溉（各级渠道布置在 。 各自控制范围内的较高地带)；需作经 济分析比较； 。工程量、费用最小（渠线短、建筑物 少)； 。} 渠道行水安全，避免深挖、高填或穿过 地质很差的地带；

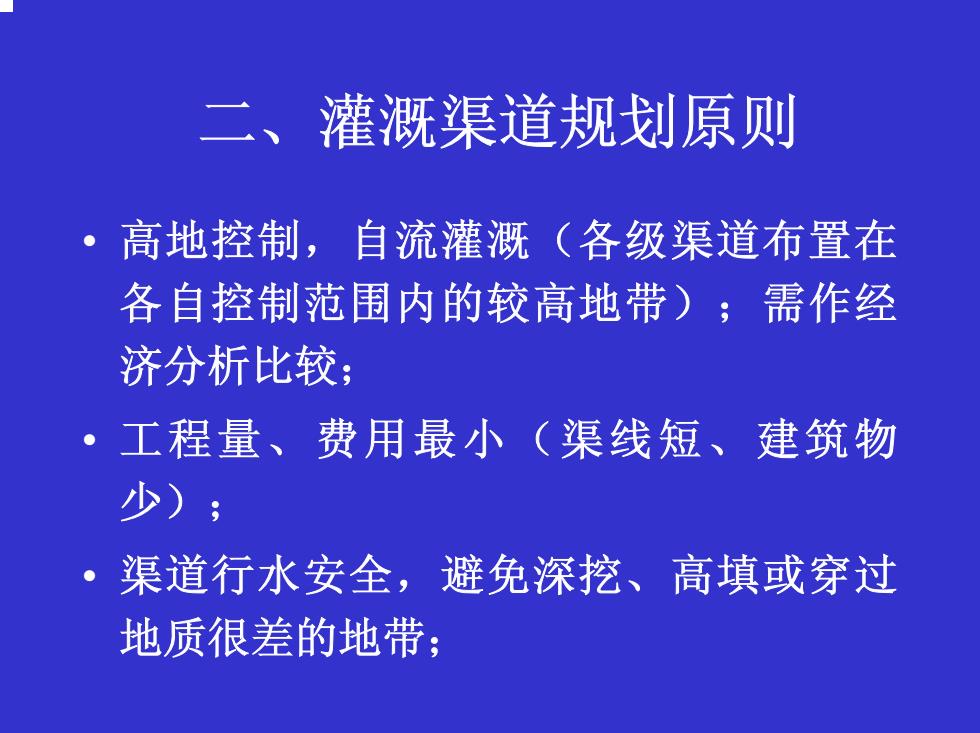

二、灌溉渠道规划原则 • 高地控制，自流灌溉（各级渠道布置在 各自控制范围内的较高地带）；需作经 济分析比较； • 工程量、费用最小（渠线短、建筑物 少）； • 渠道行水安全，避免深挖、高填或穿过 地质很差的地带；
二、灌溉渠道规划原则 ·考虑行政区划、土地利用规划（各用水 单位拥有独立的用水渠道，同时考虑道 路、林带、居民点规划)； 斗农渠布置考虑机耕（垂直、平行、间 距)； ·考虑综合利用（集中落差发电、农副 业) ·灌排系统同时规划；

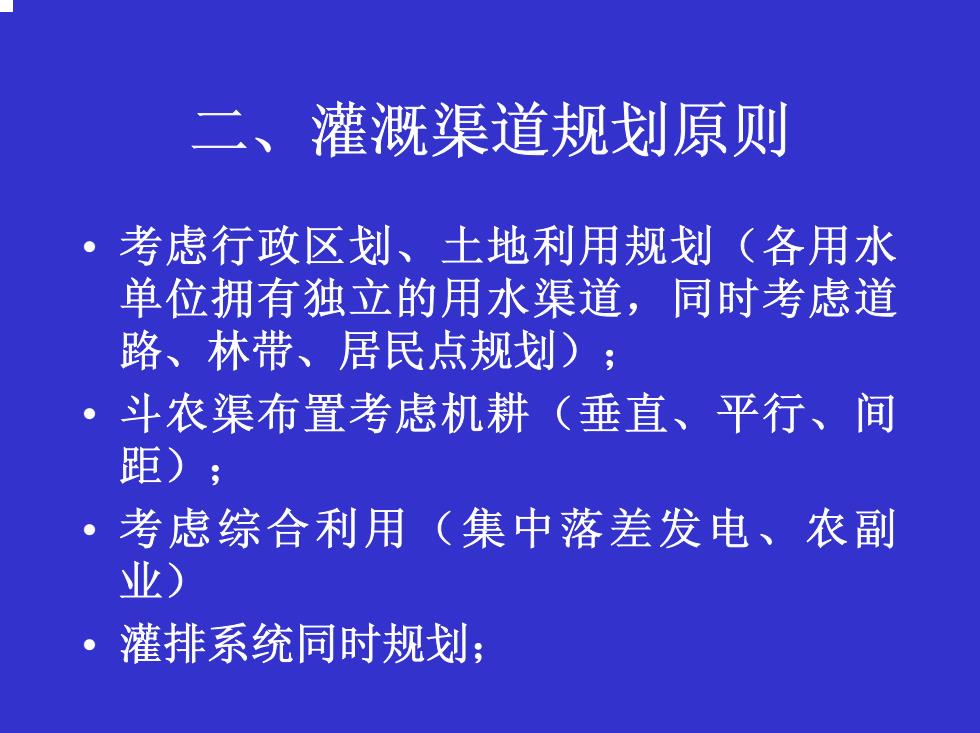

二、灌溉渠道规划原则 • 考虑行政区划、土地利用规划（各用水 单位拥有独立的用水渠道，同时考虑道 路、林带、居民点规划）； • 斗农渠布置考虑机耕（垂直、平行、间 距）； • 考虑综合利用（集中落差发电、农副 业） • 灌排系统同时规划；
三、不同灌区类型 干支渠的规划布置形式 灌区类型划分 山区丘陵型灌☒ 山前平原型 灌区类型 平原型灌区 冲积平原型 低注沿海型灌区（滩地、三角州型） 内陆盆地型灌区

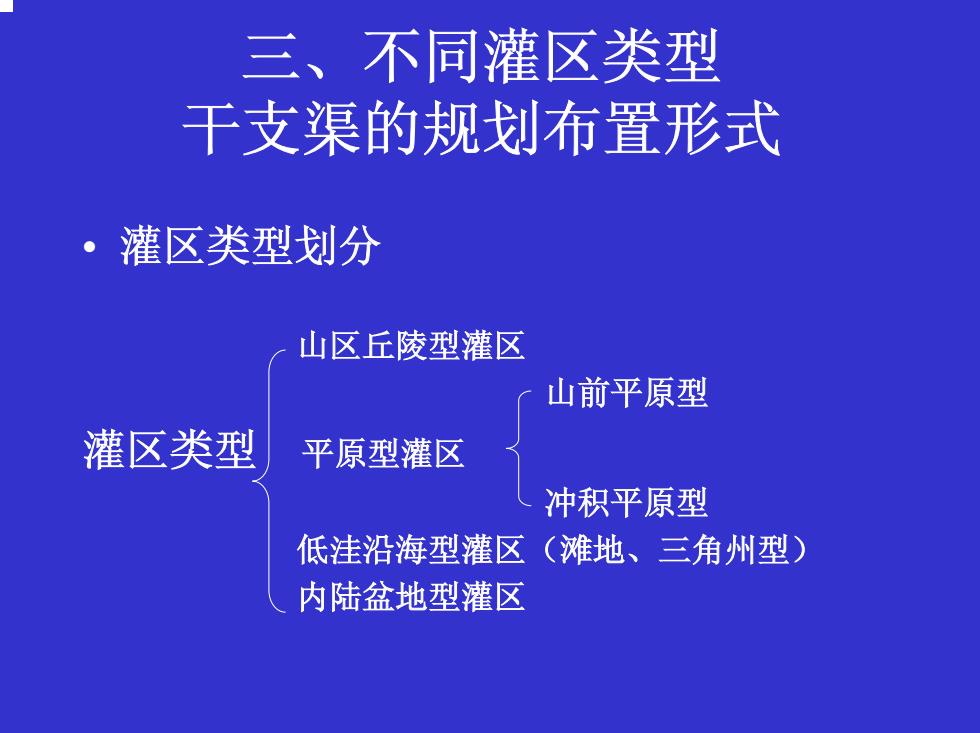

三、不同灌区类型 干支渠的规划布置形式 • 灌区类型划分 山区丘陵型灌区 山前平原型 灌区类型 平原型灌区 冲积平原型 低洼沿海型灌区（滩地、三角州型） 内陆盆地型灌区
