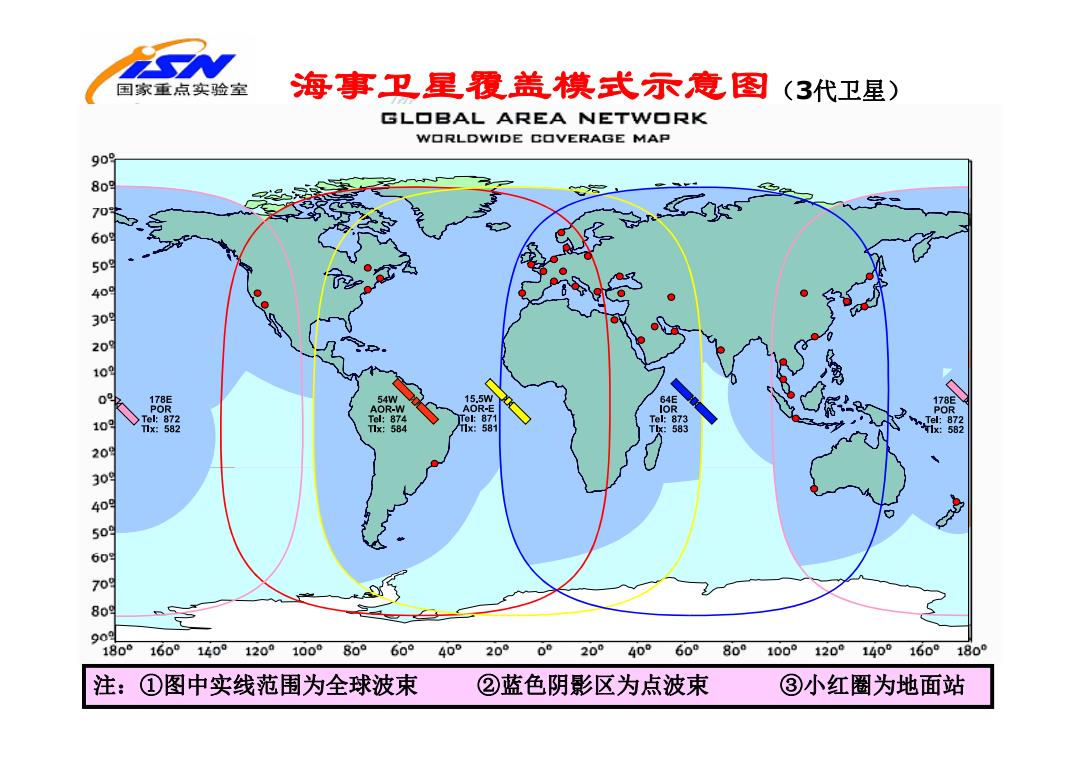

● 国家重点实验室 海事卫星覆盖模式示意图(3代卫星) GL▣BAL AREA NETW▣RK W▣RLDWIDE C▣VERAGE MAP 0 185 54W 15.5W AOR-W AOR-E 09 Tel: 9 180° 160°140° 1200100° 80°60° 40°20° 0020 400 60°8001009 120°140° 160°180° 注：①图中实线范围为全球波束 ②蓝色阴影区为点波束 ③小红圈为地面站
海事卫星覆盖模式示意图 （ 3代卫星） 注：①图中实线范围为全球波束 ②蓝色阴影区为点波束 ③小红圈为地面站
国家重点实验室 典型卫星通信系统 b.WGS 宽带全球卫星(Wideband Global Satellite,WGS)系统是美国一种 高容量军用卫星通信系统。WGS将DSCS(国防卫星通信系统)和GBS(全球 广播服务)的功能合二为一。 WGS空间部分由太平洋、印度洋和大西洋地区上空的3颗对地静止轨道卫星 组成。 WGS是美军在轨服役通信卫星中性能最高的，规划10颗星。 2016年12月发射了升级版WGS-8宽带通讯卫星。 WGS能够提供机载、车载和便捷终端，与现有的控制系统和终端是兼容的 WGS具有X频段相控阵天线系统，该天线具有赋形和改变覆盖区域大小的能 力，能提供覆盖区域的形成及调整能力。它的选择性波束可以进行电控制通信， 这样就可以利用电控制与地球上的不同地点进行通信
典型卫星通信系统 b．WGS 宽带全球 星卫 （Wideba d G o a a e e, G nd Global Satellite, WGS）系统是美国 种一 高容量军用卫星通信系统。WGS将DSCS(国防卫星通信系统）和GBS(全球 广播服务)的功能合二为一。 WGS空间部分由太平洋、印度洋和大西洋地区上空的3颗对地静止轨道卫星 组成。 WGS是美军在轨服役通信卫星中性能最高的，规划10颗星。 WGS能够提供机载、车载和便捷终端，与现有的控制系统和终端是兼容的 2016年12月发射了升级版WGS-8宽带通讯卫星。 WGS具有X频段相控阵天线系统，该天线具有赋形和改变覆盖区域大小的能 力，能提供覆盖区域的形成及调整能力。它的选择性波束可以进行电控制通信， 这样就可以利用电控制与地球上的不同地点进行通信
国家重点实验室 典型卫星通信系统 WGS有效载荷 8 beam 8 beam Rx Tx X/IF X/IF Phased Phased Dow止 Up- X-band Array Array convert convert EC EC Flexible Digital Channelizer KaIF IF/Ka NCAS Down- Up- convert convert LNA 2 LNA ACAs In-band Legend: commands T&C X-band TLM ACA=Area Coverage Antenna transponder EC=Earth Coverage Antenna S-band Ka-band TLM NCA=Narrow Coverage Antenna commands S-band TLM LNA=Low Noise Amplifier (omni antennas) Rx=Receive SV Tx-Transmit TLM CMDS 通过WGS上独特的数字信道选择器，可以使X频段和Ka频段相互连接
典型卫星通信系统 WGS有效载荷 通过WGS上独特的数字信道选择器，可以使X频段和Ka频段相互连接
国家重点实验室 典型卫星通信系统 H A WGS频段 SBRI SBX3 N C G SEX4 L' K D E G SBX5 K SBR5 0 SBX6 SBR6 C SBX7 SBR7 B SBX8 SBR略 A ECX ECR 4.875GHz 125 125 125 47 50 150MHz 50 47 125 125 125 的瞬时带宽； 725GHr 7.75GHz 7.9GHz 84GHi X-band downlink X-band uplink 每个转发器 R 可以分成多个 Q 2.6MHz的子 NCA3 NCA3 信道，允许相 Q'R' 邻的子信道进 NCA5 行组合。 NCA6 NCA6 NCA8 ACA2 125125125125125125125125 8.8GHr 125125125125125125125125 20.2GHz 21.2GHz 30.0GHz 31.0GH Ka-band downlink Ka-band uplink
典型卫星通信系统 WGS频段 4.875GHz 的瞬时带宽； 每个转发器 可以分成多个 2 6MHz . 的子 信道，允许相 邻的子信道进 行组合
国家重点实验室 典型卫星通信系统 .C.Milstar Milstar是美国军用战略卫星。 ●上世纪八十年代初立项，到目前共发展了三代卫星通信系统； ●为美三军提供世界范围的战略和战术卫星通信，是美国最高优先级的 C3I计划； ●1994年首颗一代星发射，二代星于99年到02年发射，三代星原计 划于2006年发射； ●主要终端设备：车载式SMART-T、单信道便携式SCAMP、指挥所 用AN/FRC-181、机载/舰载终端等 。 外传
典型卫星通信系统 •C．Milstar Milstar是美国军用战略卫星。 上世纪八十年代初立项，到目前共发展了三代卫星通信系统； 为美三军提供世界范围的战略和战术卫星通信，是美国最高优先级的 C3I计划 ； 1994年首颗 代星发射 年首颗一代星发射，二代星于99年到02年发射，三代星原计 划于2006年发射； 主要终端设备：车载式SMART-T、单信道便携式SCAMP、指挥所 用AN/FRC-181、机载/舰载终端等
