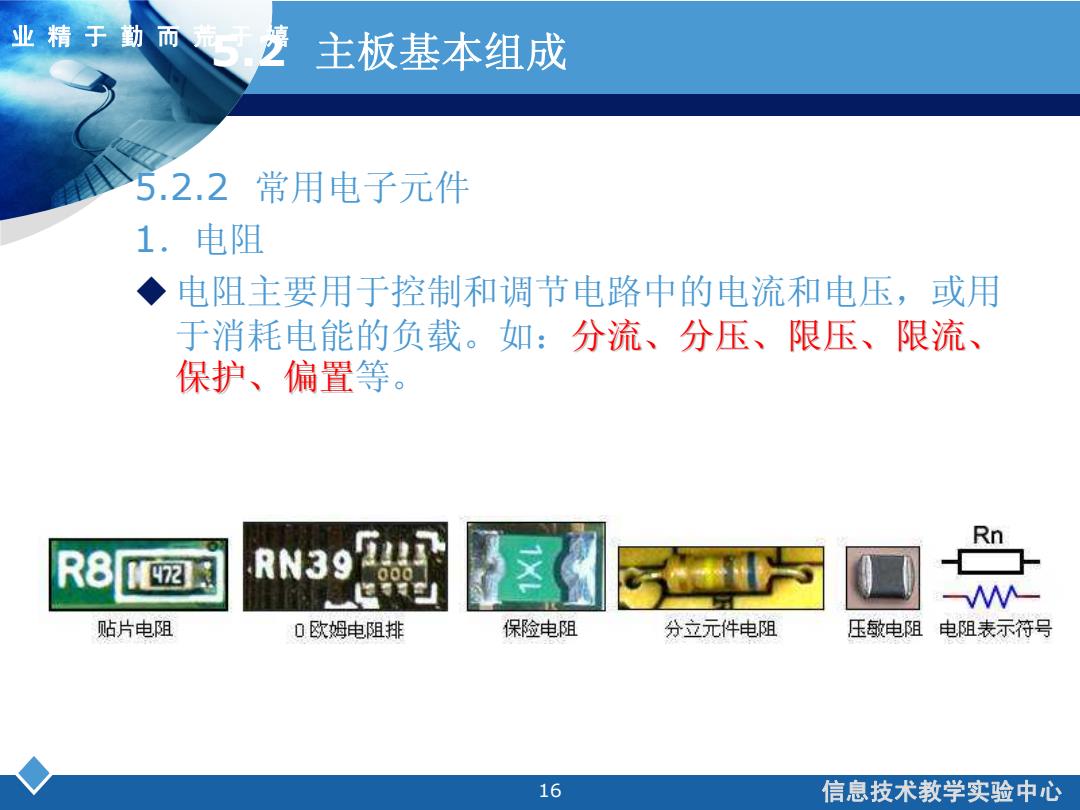

业精于勤而于》 主板基本组成 5.2.2常用电子元件 1.电阻 ◆电阻主要用于控制和调节电路中的电流和电压，或用 于消耗电能的负载。如：分流、分压、限压、限流、 保护、偏置等。 Rn R8 RN39 000 - 贴片电阻 0欧姆电阻排 保险电阻 分立元件电阻 压敏电阻电阻表示符号 16 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 16 业精于勤而荒于嬉 5.2 主板基本组成 5.2.2 常用电子元件 1．电阻 电阻主要用于控制和调节电路中的电流和电压，或用 于消耗电能的负载。如：分流、分压、限压、限流、 分流、分压、限压、限流、 保护、偏置等

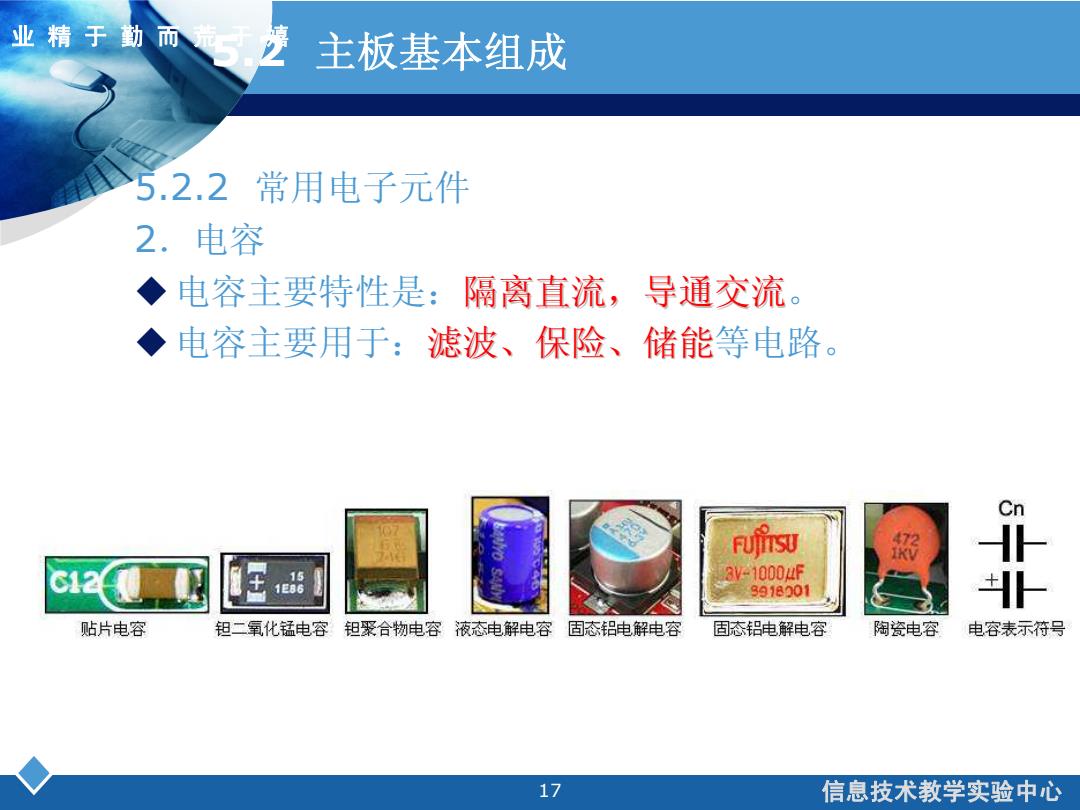

业精于勤而、于》 主板基本组成 5.2.2常用电子元件 2.电容 ◆电容主要特性是：隔离直流，导通交流。 ◆电容主要用于：滤波、保险、储能等电路。 Cn Fujfirsu 472 IKV 612 15 3V-1000uf 1E86 9918901 贴片电容 钽二氧化锰电容 钽聚合物电容液态电解电容固态铝电解电容 固态铝电解电容 陶瓷电容 电容表示符号 17 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 17 业精于勤而荒于嬉 5.2 主板基本组成 5.2.2 常用电子元件 2．电容 电容主要特性是：隔离直流，导通交流 隔离直流，导通交流。 电容主要用于：滤波、保险、储能 滤波、保险、储能等电路

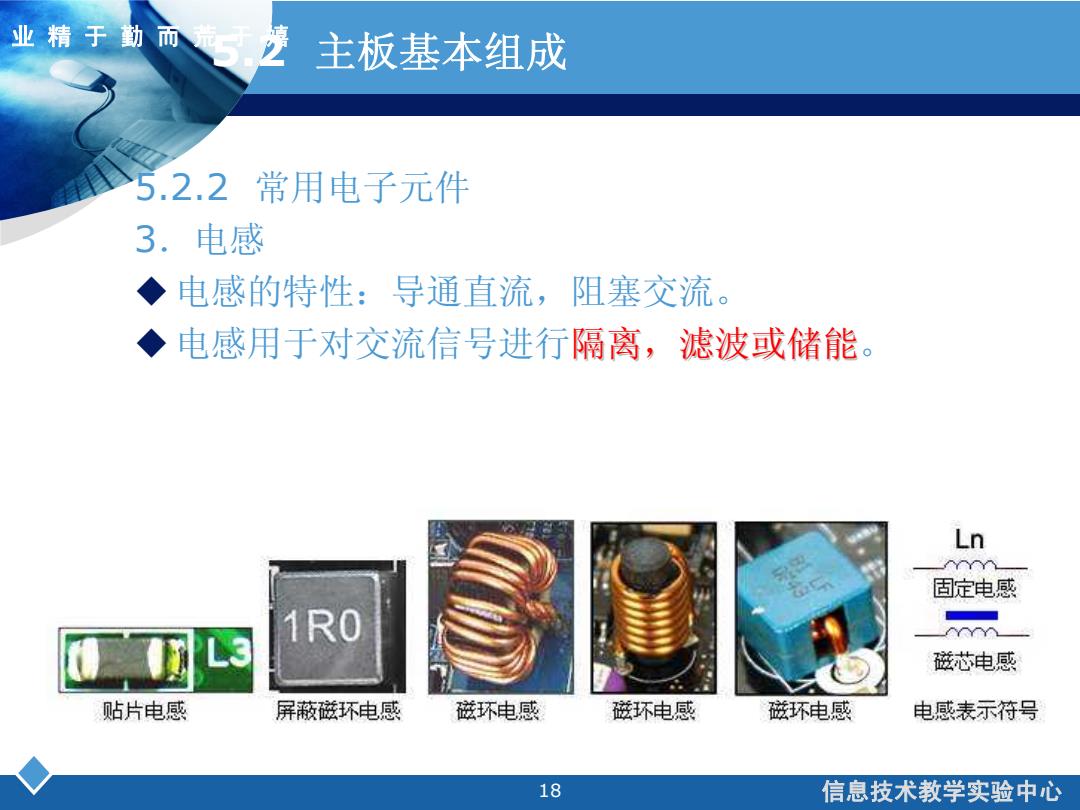

业精于勤而于》 主板基本组成 5.2.2 常用电子元件 3.电感 ◆电感的特性：导通直流，阻塞交流。 ◆电感用于对交流信号进行隔离，滤波或储能。 Ln 固定电感 1R0 磁芯电感 贴片电感 屏蔽磁环电感 磁环电感 磁环电感 磁环电感 电感表示符号 18 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 18 业精于勤而荒于嬉 5.2 主板基本组成 5.2.2 常用电子元件 3．电感 电感的特性：导通直流，阻塞交流。 电感用于对交流信号进行隔离，滤波或储能 隔离，滤波或储能

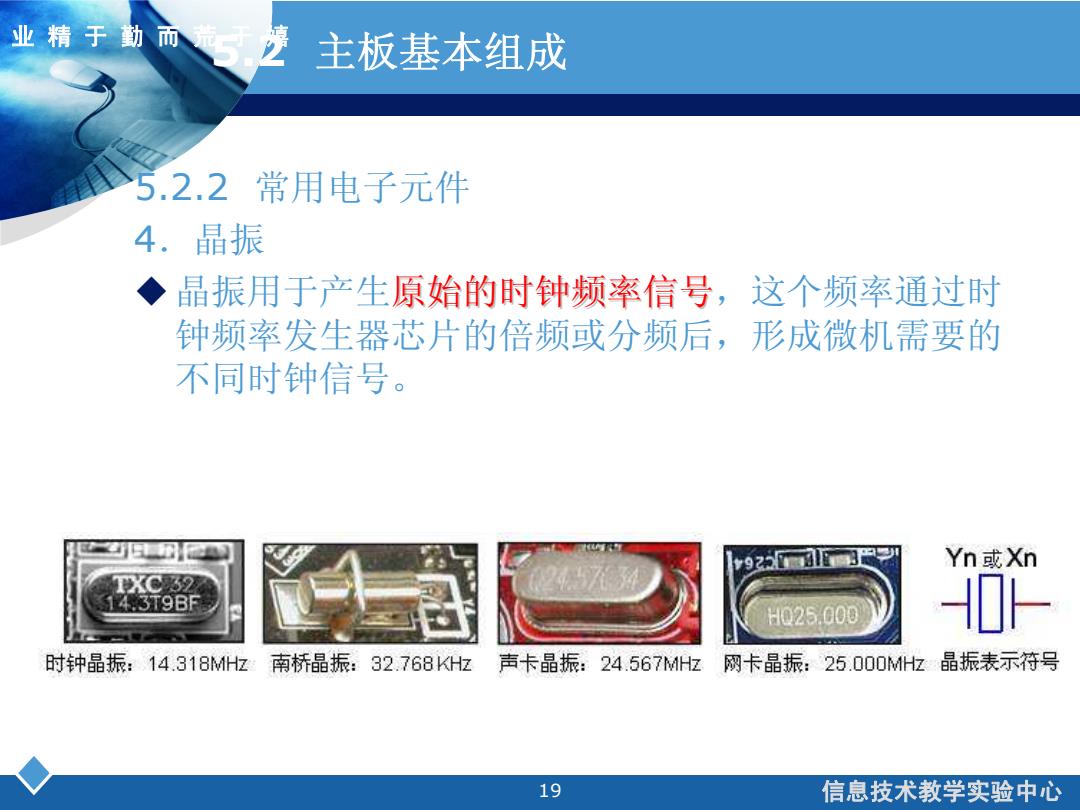

业精于勤而于》 主板基本组成 5.2.2常用电子元件 4.晶振 ◆晶振用于产生原始的时钟频率信号，这个频率通过时 钟频率发生器芯片的倍频或分频后，形成微机需要的 不同时钟信号。 Yn或Xn TXC亮32 4.3T9BF HQ25.000 H0- 时钟晶振：14.318MHz南桥晶振：32.768KHz 声卡晶振：24.567MHz网卡晶振：25.000M位晶振表示符号 19 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 19 业精于勤而荒于嬉 5.2 主板基本组成 5.2.2 常用电子元件 4．晶振 晶振用于产生原始的时钟频率信号 原始的时钟频率信号，这个频率通过时 钟频率发生器芯片的倍频或分频后，形成微机需要的 不同时钟信号

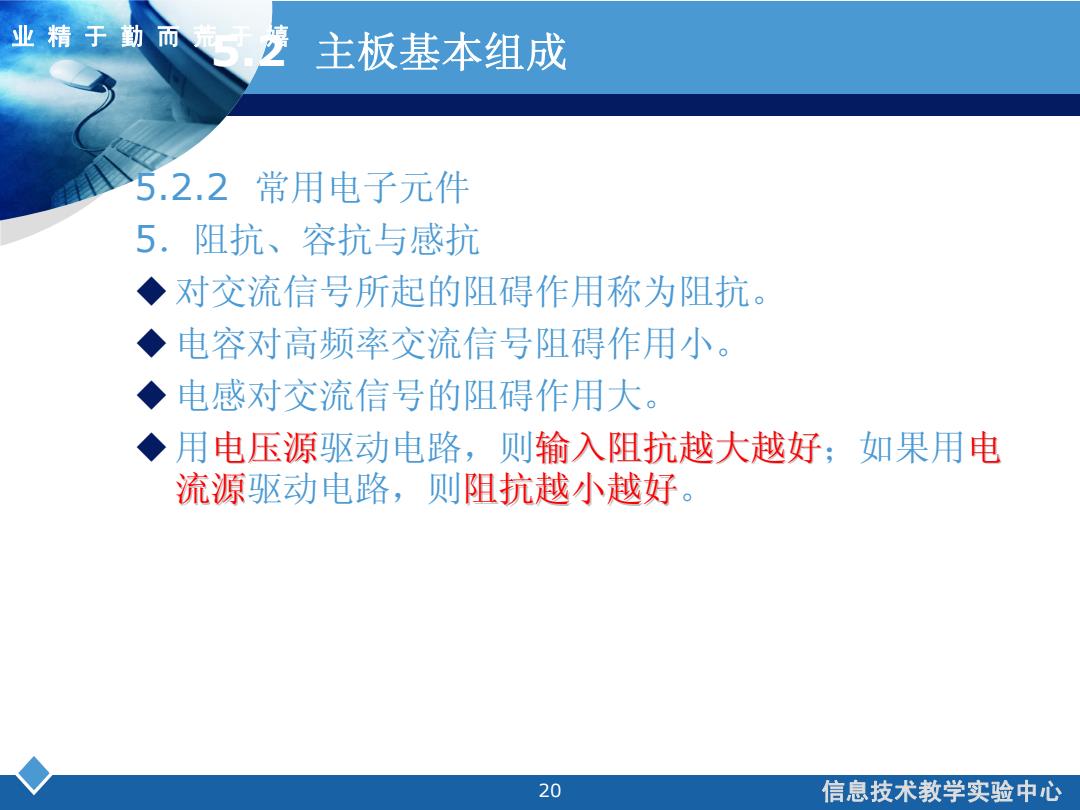

业精于勤而、于》 主板基本组成 5.2.2常用电子元件 5.阻抗、容抗与感抗 ◆对交流信号所起的阻碍作用称为阻抗。 ◆电容对高频率交流信号阻碍作用小。 ◆电感对交流信号的阻碍作用大。 ◆用电压源驱动电路，则输入阻抗越大越好；如果用电 流源驱动电路，则阻抗越小越好。 20 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 20 业精于勤而荒于嬉 5.2 主板基本组成 5.2.2 常用电子元件 5．阻抗、容抗与感抗 对交流信号所起的阻碍作用称为阻抗。 电容对高频率交流信号阻碍作用小。 电感对交流信号的阻碍作用大。 用电压源驱动电路，则输入阻抗越大越好 输入阻抗越大越好；如果用电 流源驱动电路，则阻抗越小越好
