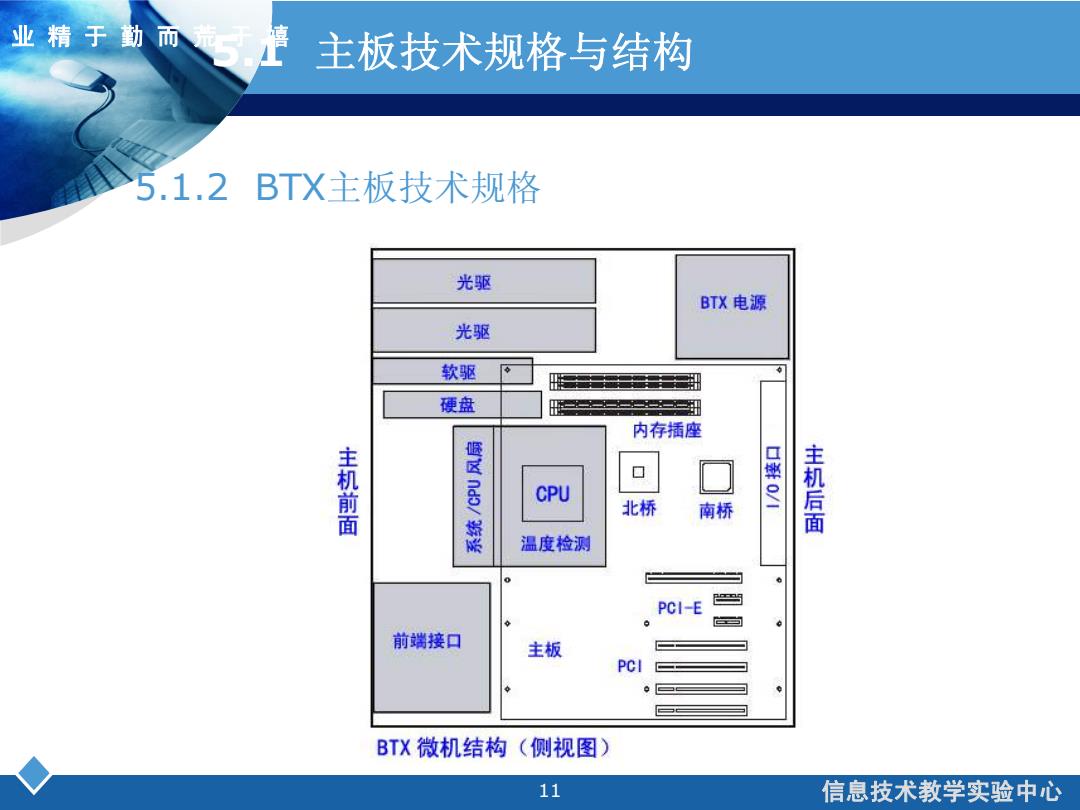

业精于勤而 主板技术规格与结构 5.1.2BTX主板技术规格 光驱 BTX电源 光驱 软驱 硬盘 内存插座 主机前面 CPU 北桥 南桥 主机后面 温度检测 PCI-E 前端接口 主板 PCI BTX微机结构（侧视图） 11 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 11 业精于勤而荒于嬉 5.1 主板技术规格与结构 5.1.2 BTX主板技术规格

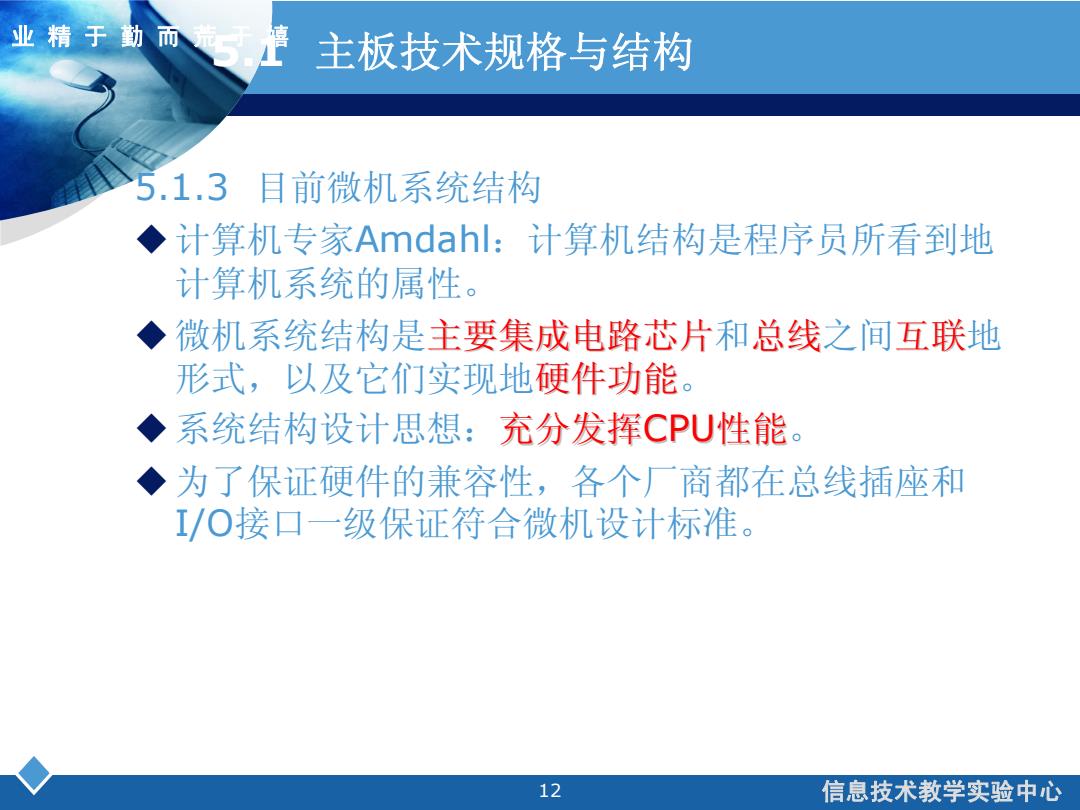

业精于勤而 主板技术规格与结构 5.1.3目前微机系统结构 ◆计算机专家Amdahl:计算机结构是程序员所看到地 计算机系统的属性。 ◆微机系统结构是主要集成电路芯片和总线之间互联地 形式，以及它们实现地硬件功能。 ◆系统结构设计思想：充分发挥CPU性能。 ◆为了保证硬件的兼容性，各个厂商都在总线插座和 I/O接口一级保证符合微机设计标准。 12 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 12 业精于勤而荒于嬉 5.1 主板技术规格与结构 5.1.3 目前微机系统结构 计算机专家Amdahl：计算机结构是程序员所看到地 计算机系统的属性。 微机系统结构是主要集成电路芯片 主要集成电路芯片和总线之间互联地 形式，以及它们实现地硬件功能。 系统结构设计思想：充分发挥CPU性能。 为了保证硬件的兼容性，各个厂商都在总线插座和 I/O接口一级保证符合微机设计标准

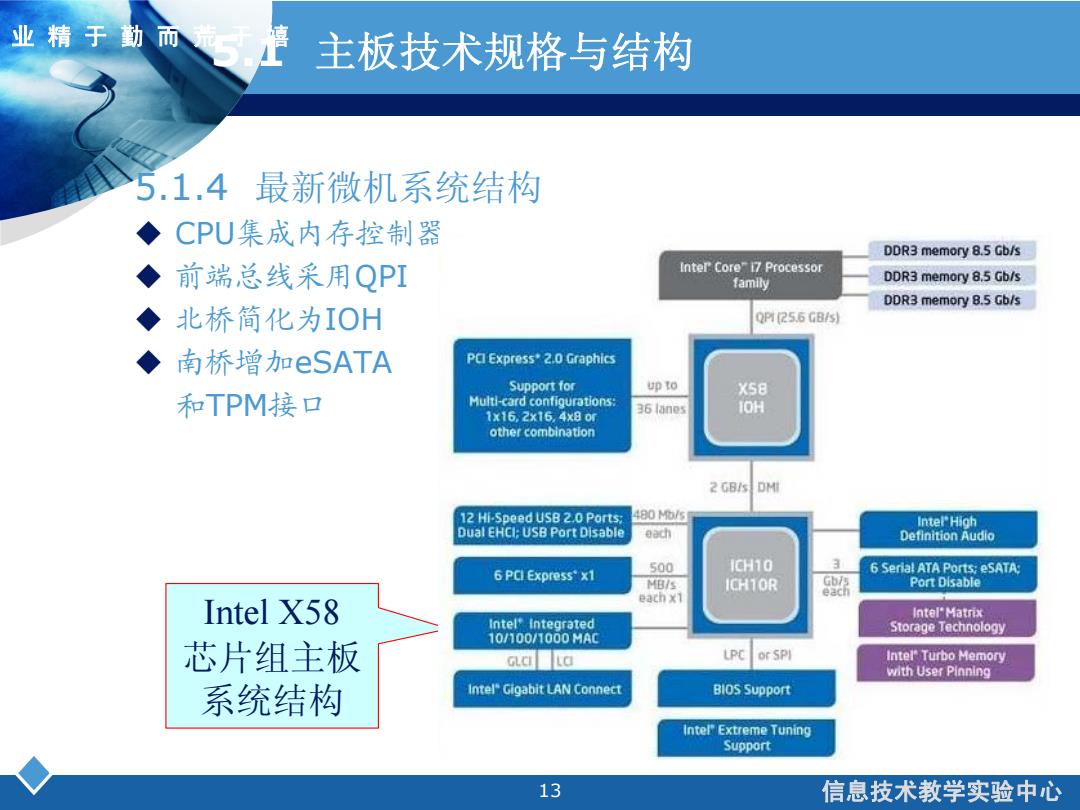

业精于勤而壶 主板技术规格与结构 5.1.4最新微机系统结构 ◆CPU集成内存控制器 DDR3 memory 8.5 Gb/s ◆前端总线采用QPI Inter Core"17 Processor family DDR3 memory 8.5 Gb/s DDR3 memory 8.5 Gb/s ◆北桥简化为IOH QPI (25.6 GB/s) ◆南桥增加eSATA PO Express'2.0 Graphics Support for up to X58 和TPM接口 Multi-card configurations: 1x16,2x16,4x8o 36 lanes IOH other combination 2 GB/s DMI 12 Hi-Speed USB 2.0 Ports: 480 Mo/s Intel"High Dual EHCI:USB Port Disable each Definition Audio 500 1H10 6 PCl Express*x1 6 Serial ATA Ports:eSATA: MB/s ICHT0R Gb/s Port Disable eachx1 each Intel X58 Intel"Matrix Intel"Integrated Storage Technology 10/100/1000MAC 芯片组主板 GLOLO LPC or SPI Intel Turbo Memory with User Pinning 系统结构 Intel"Gigabit LAN Connect BIOS Support Intel Extreme Tuning Support 13 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 13 业精于勤而荒于嬉 5.1 主板技术规格与结构 5.1.4 最新微机系统结构 CPU集成内存控制器 前端总线采用QPI 北桥简化为IOH 南桥增加eSATA 和TPM接口 Intel X58 芯片组主板 系统结构

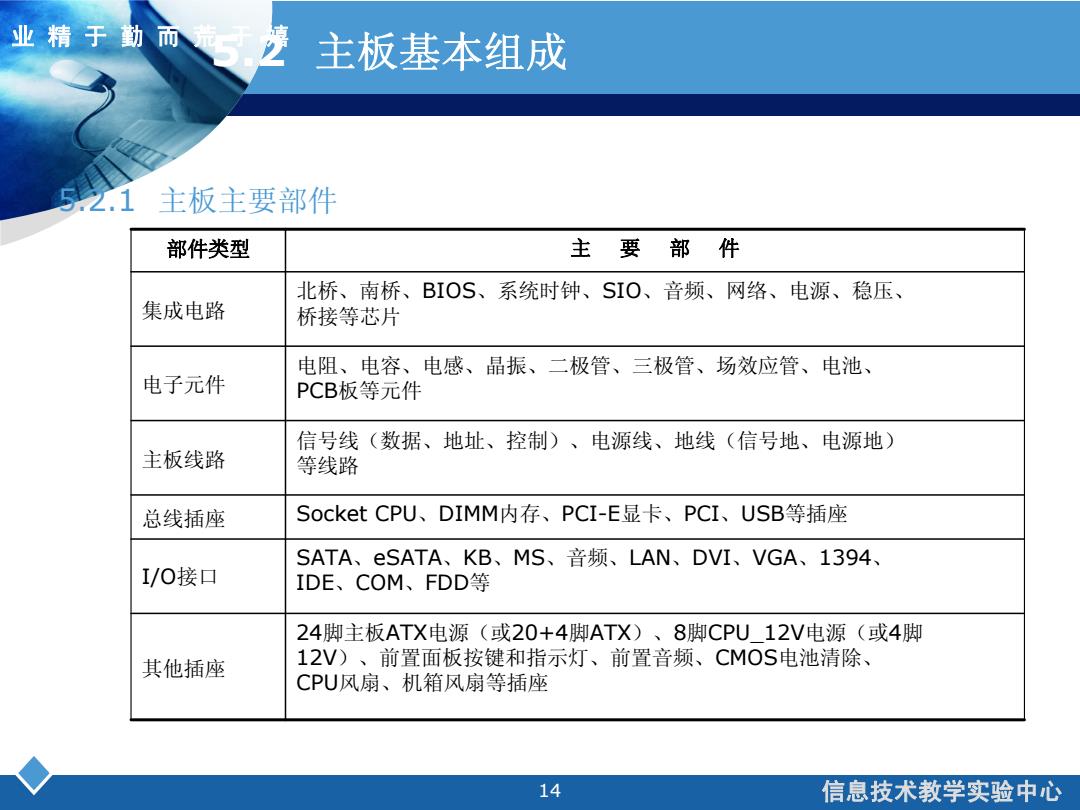

业精子勤而》 主板基本组成 5.2.1主板主要部件 部件类型 主要部件 北桥、南桥、BIOS、系统时钟、SIO、音频、网络、电源、稳压、 集成电路 桥接等芯片 电阻、电容、电感、晶振、二极管、三极管、场效应管、电池、 电子元件 PCB板等元件 信号线（数据、地址、控制）、电源线、地线（信号地、电源地） 主板线路 等线路 总线插座 Socket CPU、DIMM内存、PCI-E显卡、PCI、USB等插座 SATA、eSATA、KB、MS、音频、LAN、DVI、VGA、1394、 /O接口 IDE、COM、FDD等 24脚主板ATX电源（或20+4脚ATX)、8脚CPU12V电源（或4脚 其他插座 12V)、前置面板按键和指示灯、前置音频、CMOS电池清除、 CPU风扇、机箱风扇等插座 14 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 14 业精于勤而荒于嬉 5.2 主板基本组成 5.2.1 主板主要部件 部件类型 主要部件 集成电路 北桥、南桥、BIOS、系统时钟、SIO、音频、网络、电源、稳压、 桥接等芯片 电子元件 电阻、电容、电感、晶振、二极管、三极管、场效应管、电池、 PCB板等元件 主板线路 信号线（数据、地址、控制）、电源线、地线（信号地、电源地） 等线路 总线插座 Socket CPU、DIMM内存、PCI-E显卡、PCI、USB等插座 I/O接口 SATA、eSATA、KB、MS、音频、LAN、DVI、VGA、1394、 IDE、COM、FDD等 其他插座 24脚主板ATX电源（或20+4脚ATX）、8脚CPU_12V电源（或4脚 12V）、前置面板按键和指示灯、前置音频、CMOS电池清除、 CPU风扇、机箱风扇等插座

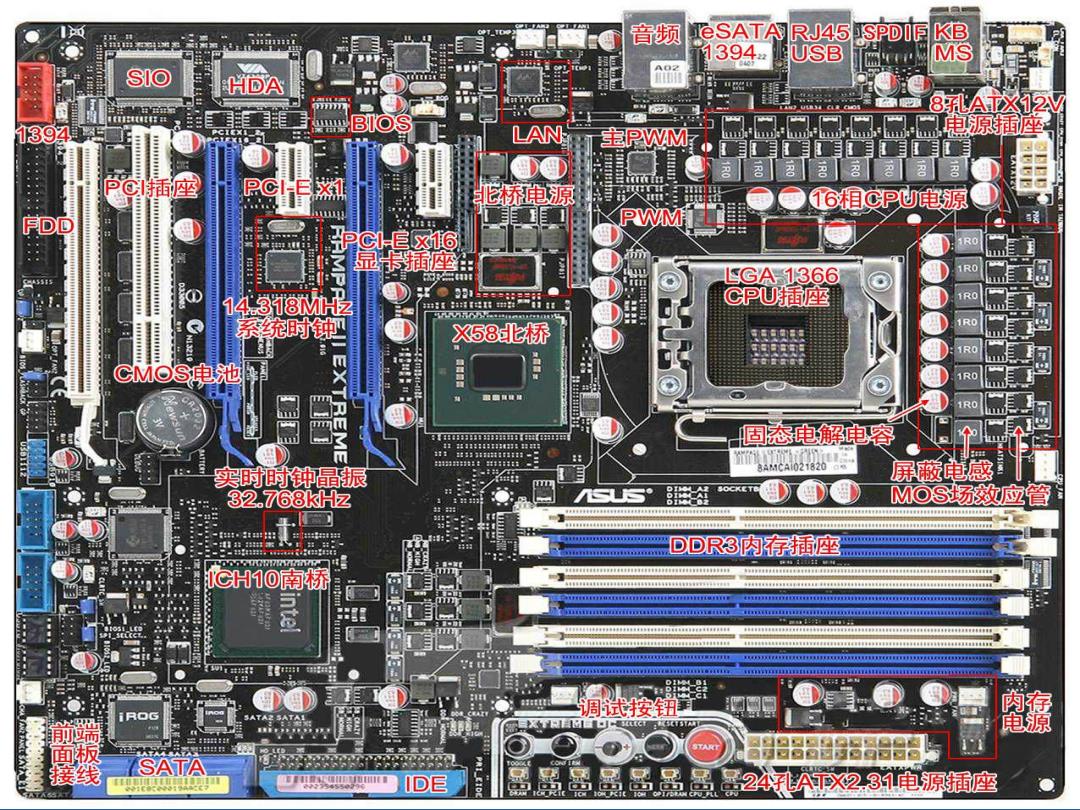

音频 eSATA RJ45 ISPDIE KB 394 :USB MS S1▣ HDA 8孔AX12V BIOS 1394 LAN 电源插座 主RWM PO插座 桥电源 16相CP心电源 月DD PWM 显卡插座细 Ls©A1366 ① 438M2 CP心U插座 系统时钟柳 X58北桥 CMOS神池 里四健 889998998988日89 固态电解电容 “”1生生中”中生数1生 实时时钟晶振 屏蔽电感 32.768kHz 甜的 MOS场效应管 DDR3内存插座 cH10南桥 G 周武按钮 XE-Klem 醯 面 88899器888 SAILEI 接线 SATA IDE 鼻，一曼，曼晶愚24Ax231电源插座
信息技术教学实验中心 业精于勤而荒于 嬉 15 业精于勤而荒于嬉 5.2 主板基本组成 5.2.1 主板主要部件
