运城学院：《材料科学基础》课程电子教案（PPT教学课件）第八章 三元相图及其类型（1/2）

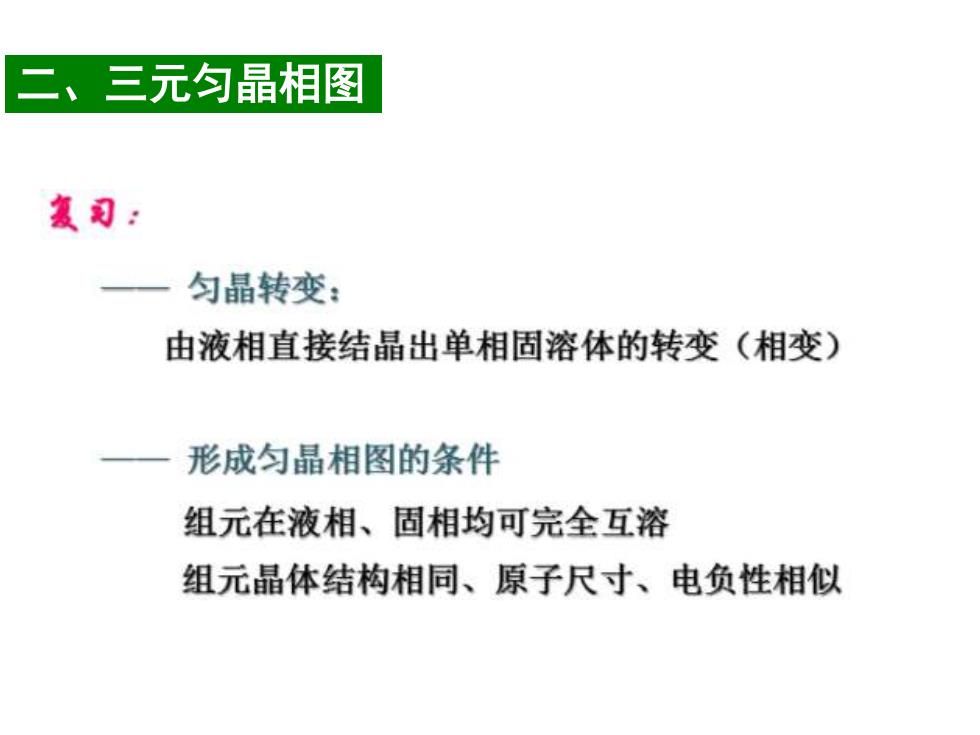

二、三元匀晶相图 复司： 匀晶转变： 由液相直接结晶出单相固溶体的转变（相变） 形成匀晶相图的条件 组元在液相、固相均可完全互溶 组元晶体结构相同、原子尺寸、电负性相似

二、三元匀晶相图 SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY

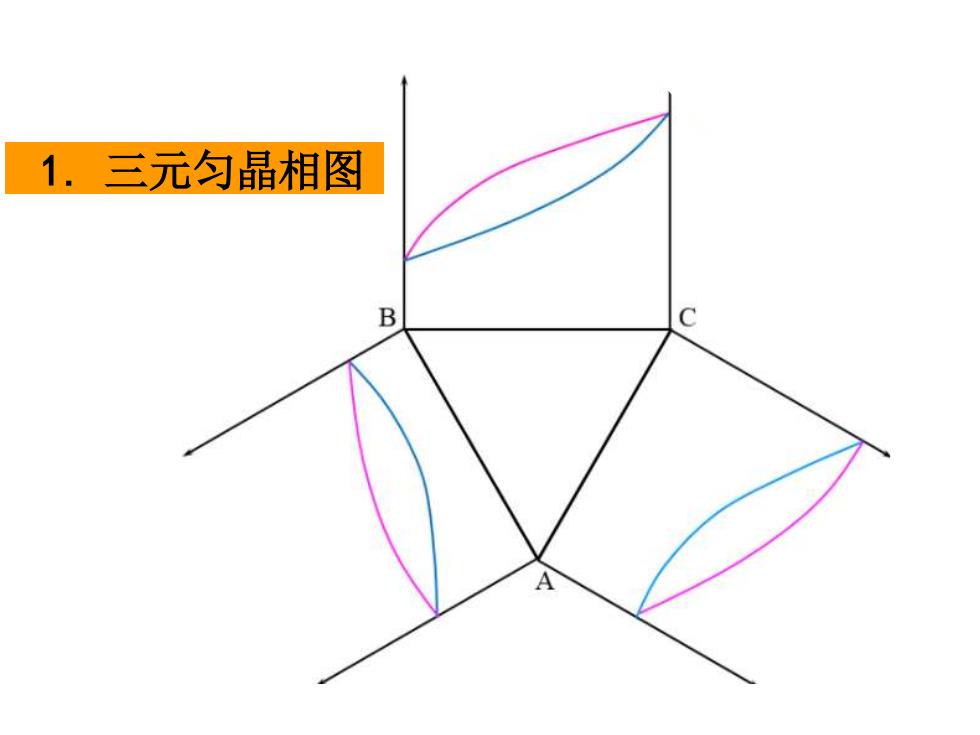

1.三元匀晶相图 B A

1. 三元匀晶相图

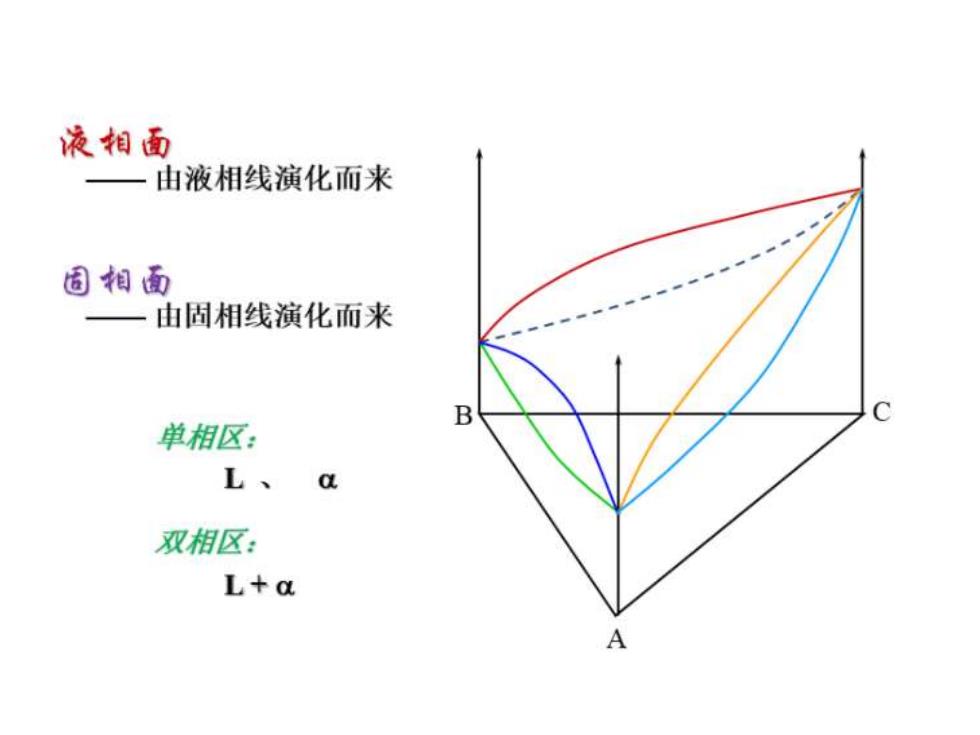

液相面 由液相线演化而来 固相面 一由固相线演化而来 B 单相区： L、( 双相区： L+a A

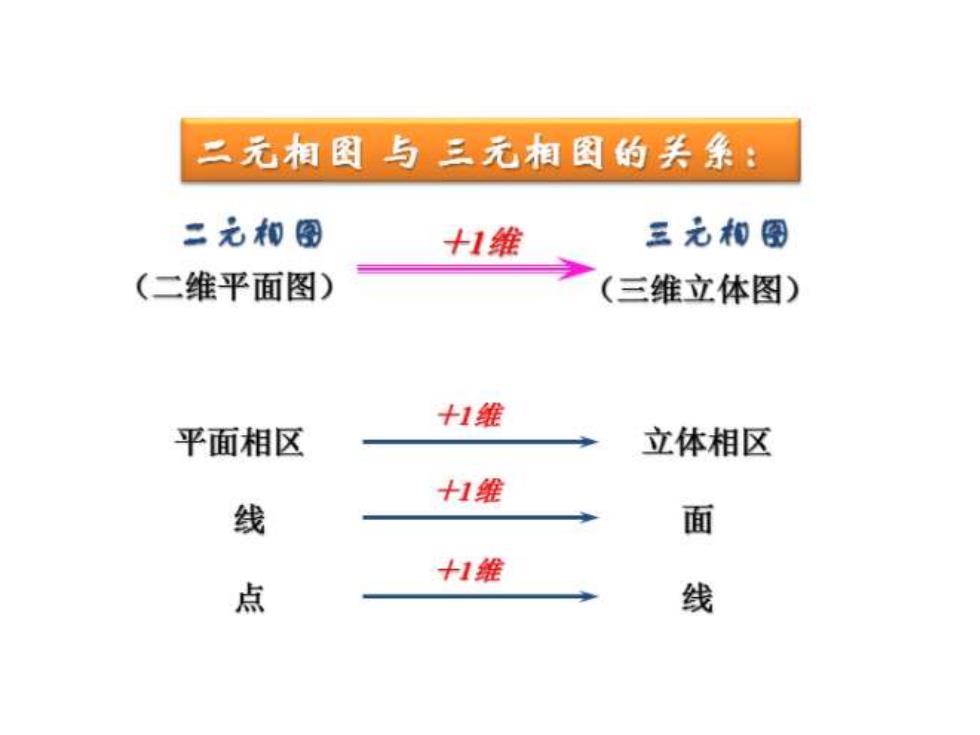

二元相图与三元相图的关条： 二元相图 十1维 三元相图 (二维平面图) (三维立体图) 十1维 平面相区 立体相区 十1维 线 面 十1能 点 线

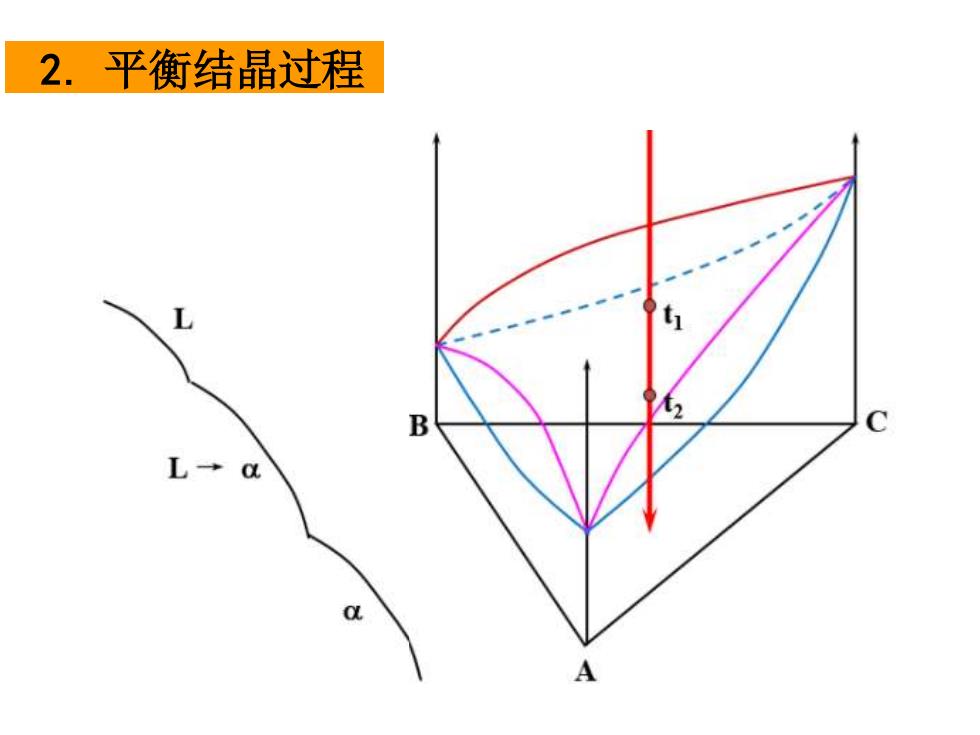

2.平衡结晶过程 B L→ 0 A

2. 平衡结晶过程
