第一节应力状态软性系数 三、应力状态软性系数 在三向应力状态下，最大切应力与最大正应力 的比值称为应力状态软性系数，用α表示。 max 01-03 2o1-v(o2+o3)】 越大，最大切应力分量越大，表示应力状 态越软，材料越易于产生塑性变形。反之，越 小，表示应力状态越硬，材料越容易产生脆性断 裂。 16
16 第 一 节 应力状态软性系数 三、应力状态软性系数 在三向应力状态下，最大切应力与最大正应力 小 ，表示应力状态越硬 ，材料越容易产生脆性断 裂。 ( ) 1 2 3 1 3 max max 2 − + − = = 的比值称为应力状态软性系数，用 表示。 越大，最大切应力分量越大，表示应力状 态越软，材料越易于产生塑性变形。反之， 越

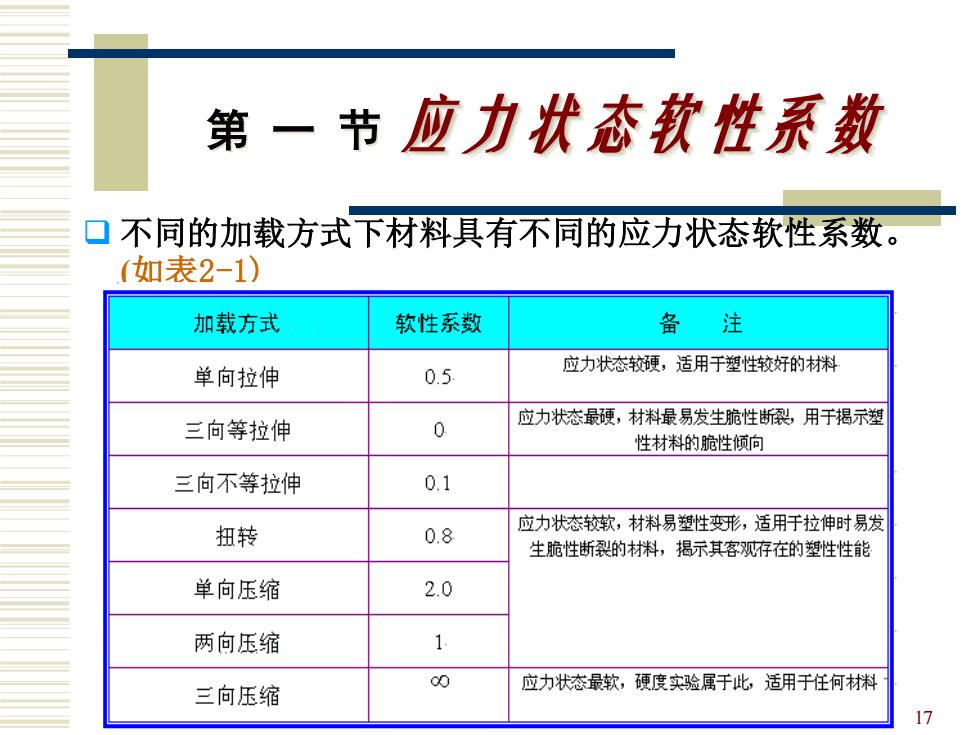

第一节应力状态软性系数 口不同的加载方式下材料具有不同的应力状态软性系数。 如表2-1） 加载方式 软性系数 备 注 单向拉伸 0.5 应力状态较硬，适用于塑性较好的材料 三向等拉伸 0 应力状态最硬，材料最易发生脆性断裂，用干揭示塑 性材料的脆性倾向 三向不等拉伸 0.1 扭转 0.8 应力状态较软，材料易塑性变形，适用于拉伸时易发 生脆性断裂的材料，揭示其客观存在的塑性性能 单向压缩 2.0 两向压缩 三向压缩 00 应力状态最软，硬度实验属于此，适用于任何材料 17
17 第 一 节 应力状态软性系数 ❑ 不同的加载方式下材料具有不同的应力状态软性系数。 (如表2-1)

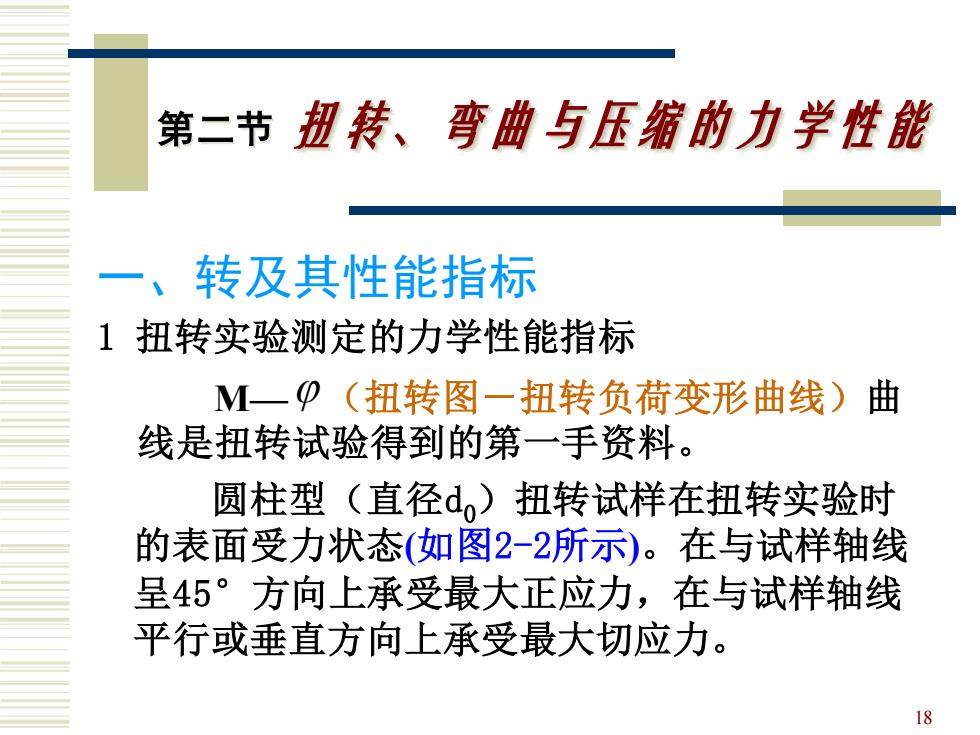

第二节扭转、弯曲与压缩的力学性能 一、转及其性能指标 1扭转实验测定的力学性能指标 M一0（扭转图一扭转负荷变形曲线）曲 线是扭转试验得到的第一手资料。 圆柱型（直径d)扭转试样在扭转实验时 的表面受力状态（如图2-2所示）。在与试样轴线 呈45°方向上承受最大正应力，在与试样轴线 平行或垂直方向上承受最大切应力。 18
18 第二节 扭转、弯曲与压缩的力学性能 一、转及其性能指标 1 扭转实验测定的力学性能指标 圆柱型（直径d0）扭转试样在扭转实验时 的表面受力状态(如图2-2所示)。在与试样轴线 呈45°方向上承受最大正应力，在与试样轴线 平行或垂直方向上承受最大切应力。 M— （扭转图－扭转负荷变形曲线）曲 线是扭转试验得到的第一手资料

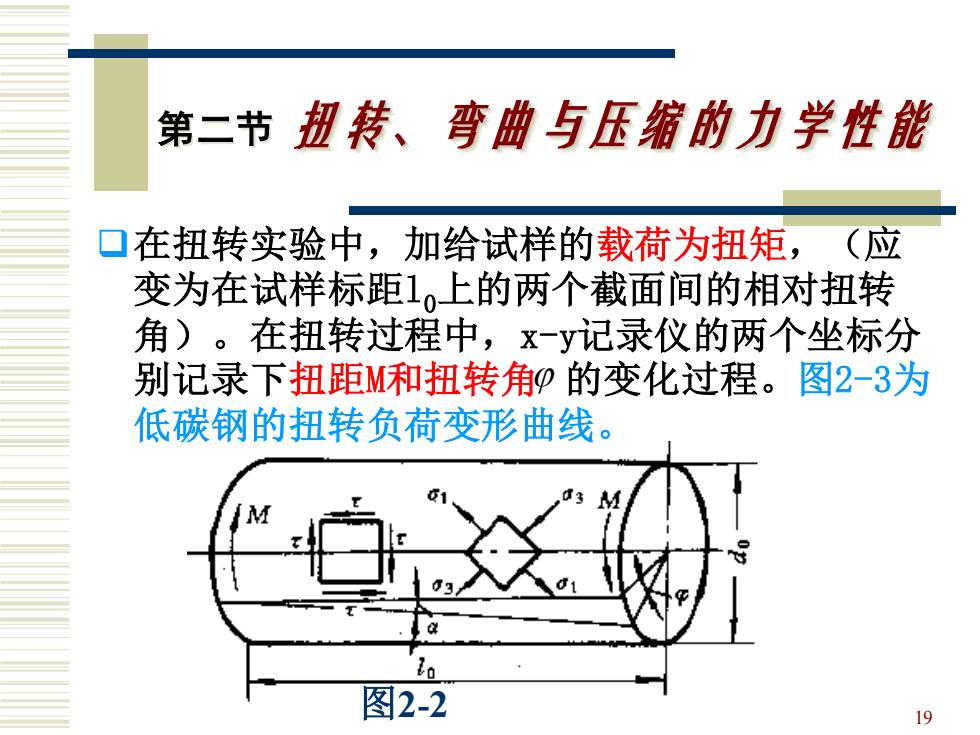

第二节扭转、弯曲与压缩的力学性能 口在扭转实验中，加给试样的载荷为扭矩，（应 变为在试样标距1上的两个截面间的相对扭转 角)。在扭转过程中，x-y记录仪的两个坐标分 别记录下扭距M和扭转角聊的变化过程。图2-3为 低碳钢的扭转负荷变形曲线。 图2-2 19
19 第二节 扭转、弯曲与压缩的力学性能 ❑在扭转实验中，加给试样的载荷为扭矩，（应 变为在试样标距l0上的两个截面间的相对扭转 角）。在扭转过程中，x-y记录仪的两个坐标分 别记录下扭距M和扭转角 的变化过程。图2-3为 低碳钢的扭转负荷变形曲线。 图2-2
第二节扭转、弯曲与压缩的力学性能 M.3 图2-3 退火低碳钢的扭转图 20
20 第二节 扭转、弯曲与压缩的力学性能 图2-3 退火低碳钢的扭转图
