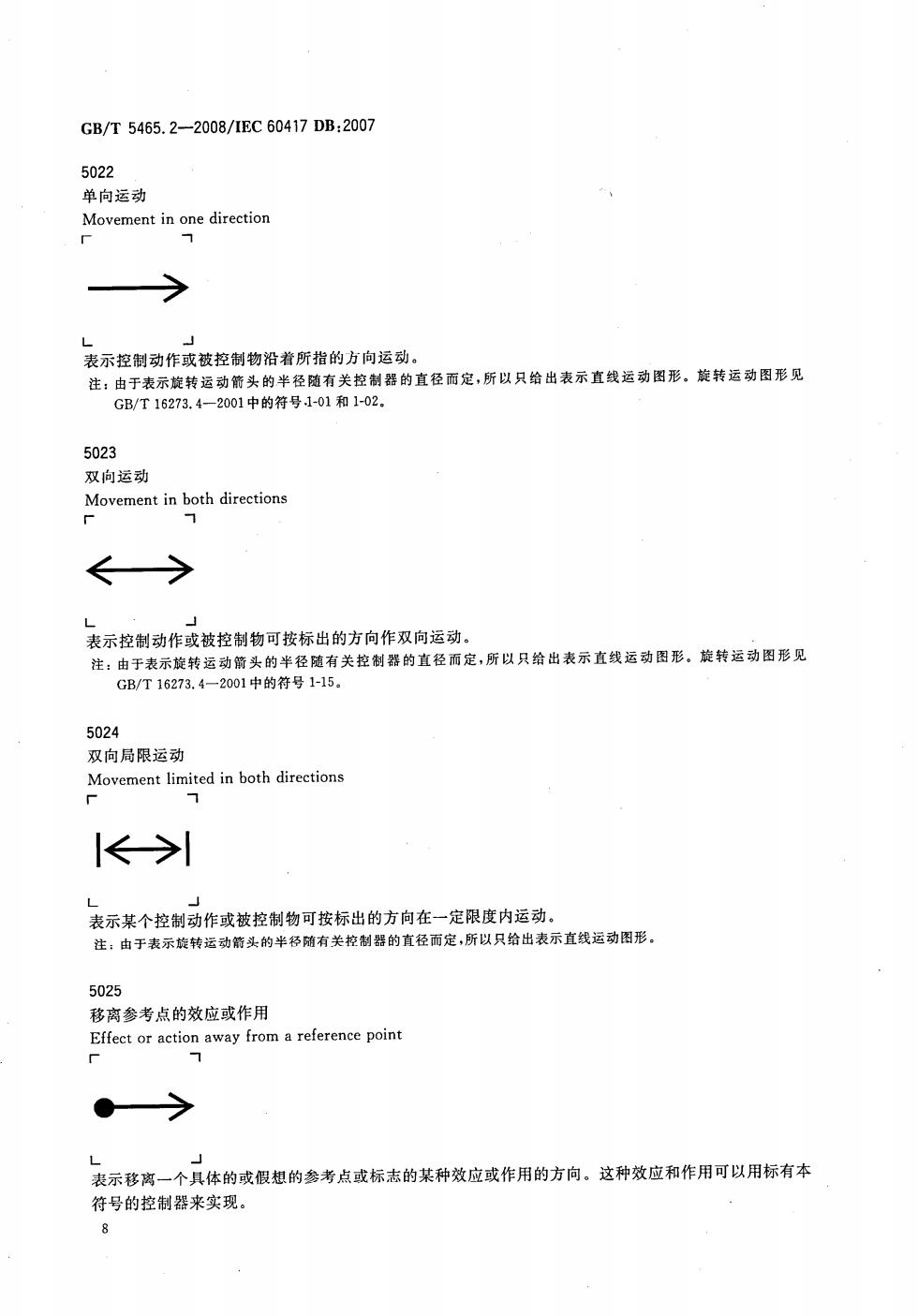

GB/T5465.2-2008/1EC60417DB:2007 5022 单向运动 表示控割动作或被控制物沿着所指的方向运动。 注：由于表示旋转运动箭头的半径随有关控制器的直径而定，所以只给出表示直线运动图形。旋转运动图形见 GB/T16273.4-2001中的符号1-01和1-02. 5023 双向运动 Movement in both directions ←> 表示控制动作或被控制物可按标出的方向作双向运动。 注：由于表示旋转运动筒头的半径随有关控制器的直径而定，所以只给出表示直线运动图形。旋转运动图形见 GB/T16273.4-2001中的符号1-15。 5024 双向局限运动 I←→ 麦示某个控侧动作或被控制物可按标出的方向在一定限度内运动。 于表示旋转运动箭头的半径哺有关控制器的直径而定，所以只给出表示直线运动图形。 5025 移离参考点的效应或作用 Effect or action away from a reference point 0> 表示移离一个其体的废假短的参考点或标志的某种效应或作用的方向。这种效应和作用可以用标有本 符号的控制器来实现。 8

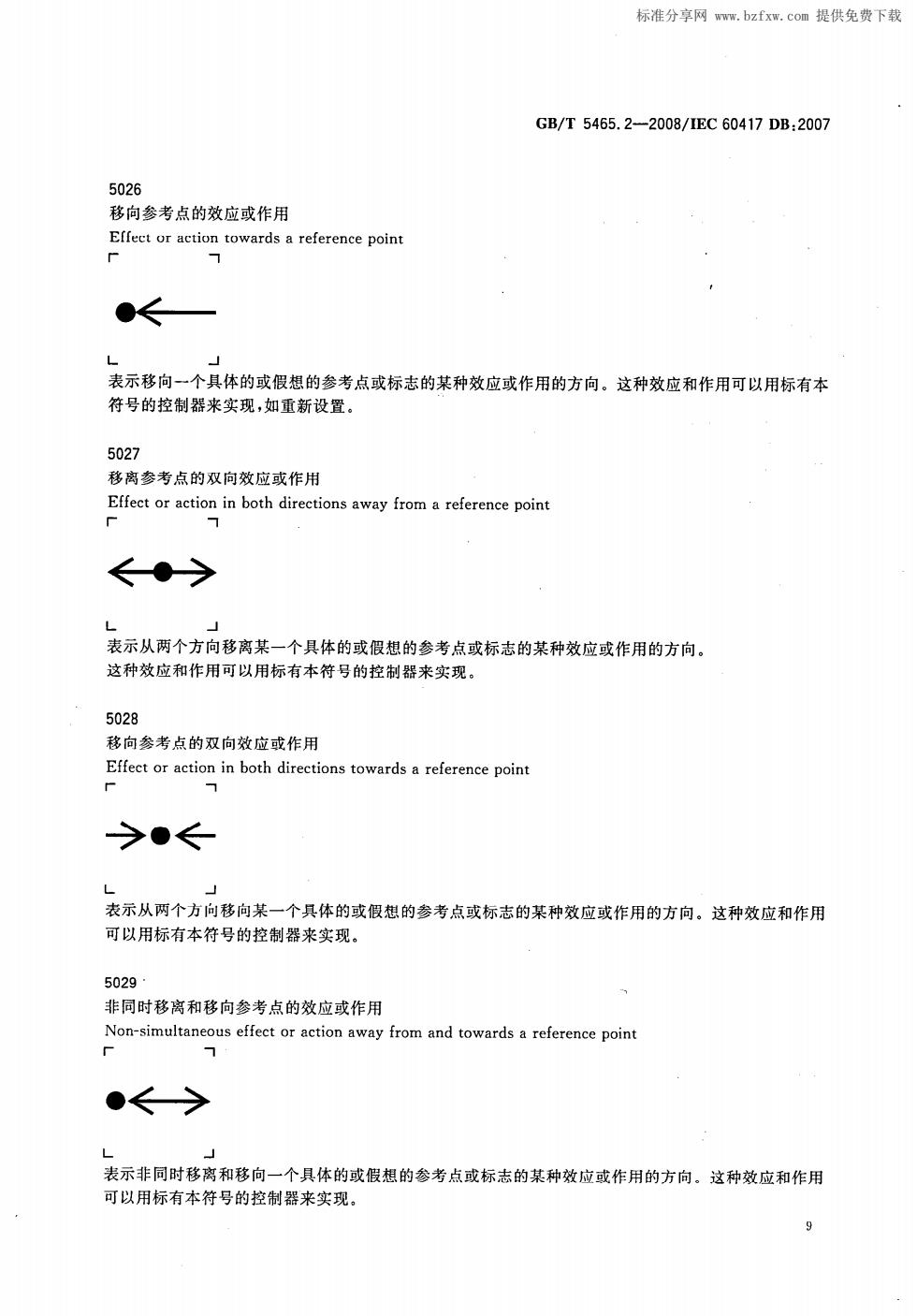

标准分享网w.b2[xg,COm提供免费下找 GB/T5465.2-2008/EC60417DB:2007 5026 移向参考点的效应或作用 Effect or action towards a reference point ●← L 表示移向一个具体的或假想的参考点或标志的某种效应或作用的方向。这种效应和作用可以用标有本 符号的控制器来实现，如重新设置。 5027 移离参考点的双向效应或作用 n both diretiomreeepoint ←●> 表示从两个方向移离某一个具体的或假想的参考点或标志的某种效应或作用的方向。 这种效应和作用可以用标有本符号的控制器来实现。 5028 移向参考点的双向效应或作用 ffechrecoreeepoint >●← 表示从网个方向移向某一个具体的或假想的参考点或标志的某种效应或作用的方向。这种效应和作用 可以用标有本符号的控制器来实现。 5029 非同时移离和移向参考点的效应或作用 action away from and towards a reference point ●←> 表示非同时移离和移向一个具体的或假想的参考点或标志的某种效应或作用的方向。这种效应和作用 可以用标有本符号的控制器来实现。 9
标准分享网 www.bzfxw.com 提供免费下载

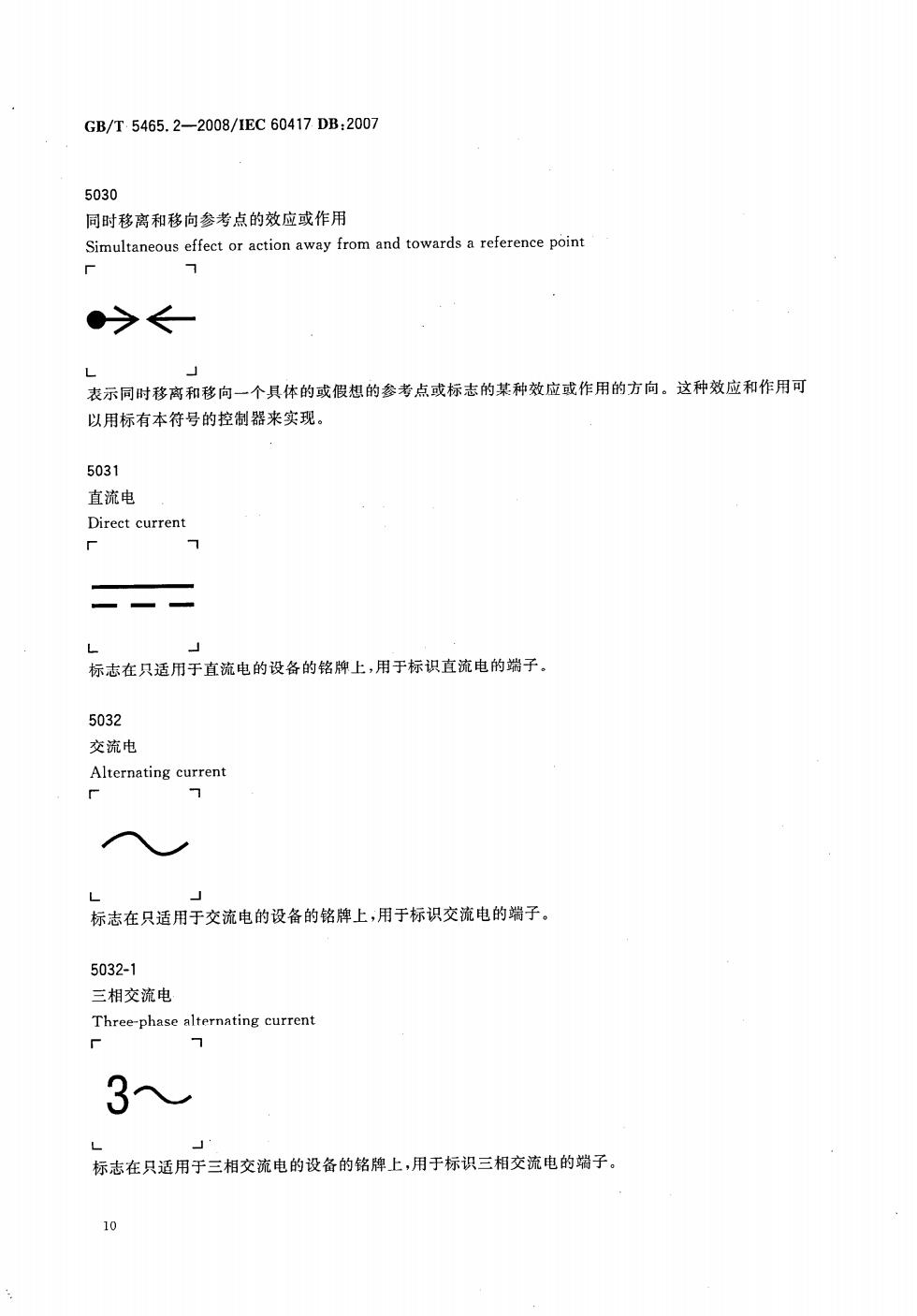

GB/T5465.2-2008/1EC60417DB:2007 5030 同时移离和移向参考点的效应或作用 Simultaneous effect or action away from and towards a reference point ●>← 1 表示同时移高和移向一个具体的或假想的参考点或标志的某种效应成作用的方向。这种效应和作用可 以用标有本符号的控制器来实现。 5031 直流电 Direct current 7 一一一 L 标志在只适用于直流电的设各的铭牌上，用于标识直流电的端子 5032 交流电 Alternating current 7 标志在只适用于交流电的设备的铭牌上，用于标识交流电的端子。 5032-1 三相交流电 Three-phase alternating current 3 标志在只适用于三相交流电的设备的铭牌上，用于标识三相交流电的端子， 10

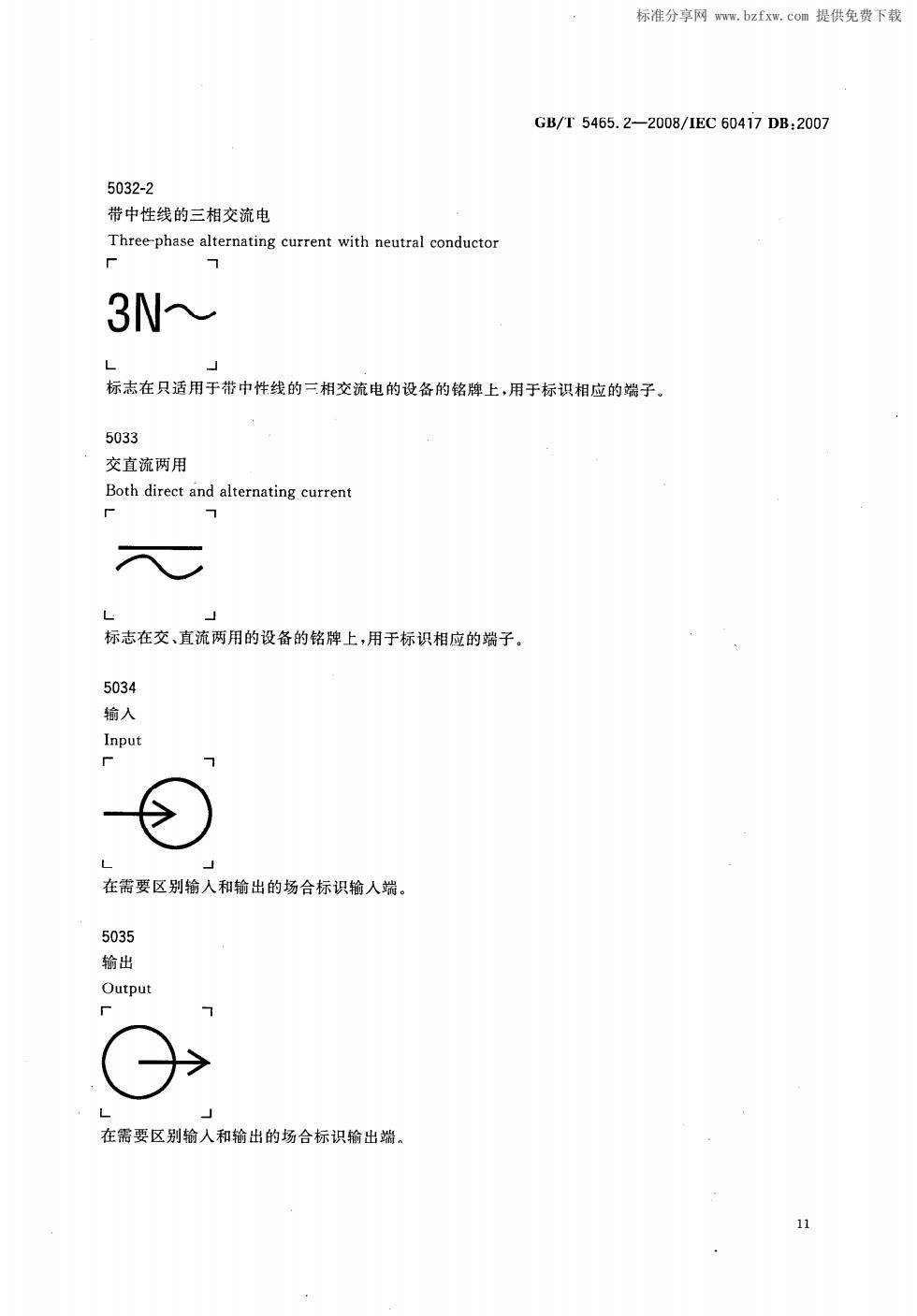

标准分字网wK,bz.com提供免费下载 GB/T5455.2-2008/1EC60417DB:2007 5032-2 带中性线的三相交流电 3N≈ 标志在只适用于带中性线的=一相交流电的设备的铭牌上，用于标识相应的端子。 5033 交直流两用 Both direet and alternating current 人 L 标志在交、直流两用的设备的铭牌上，用于标识相应的端子。 5034 输人 Input 在需要区别输入和输出的场合标识输入端， 5035 输出 在需要区别输人和输出的场合标识输出端
标准分享网 www.bzfxw.com 提供免费下载

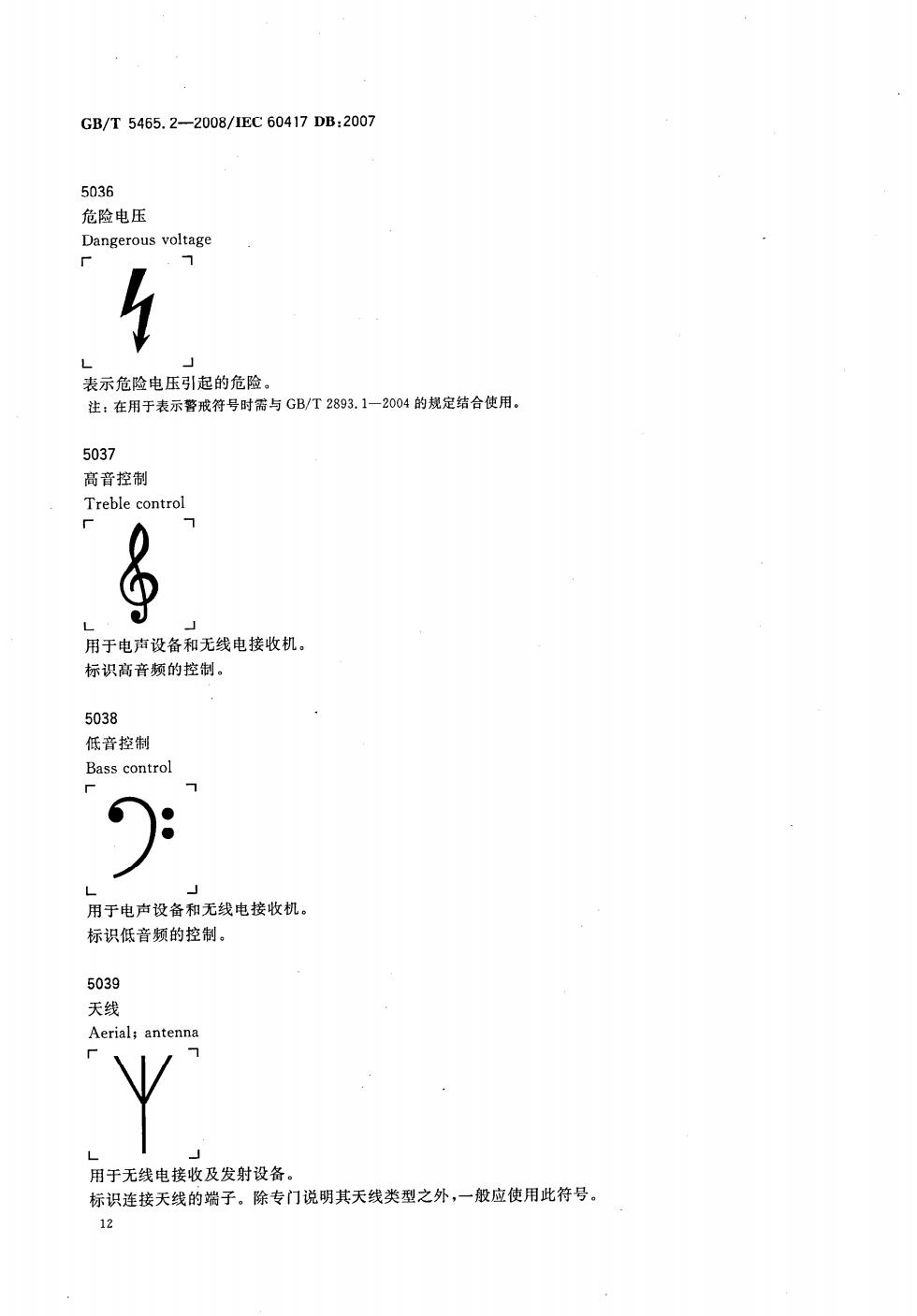

GB/T5465.2-2008/IEC60417DB:2007 5036 危险电压 5 表示危险电压引起的危险。 注：在用于表示警戒符号时需与GB/T2893.1一2004的规定结合使用。 5037 高音控制 Treble control 0 ① 用于电声设备和无线电接收机。 标识高音频的控制。 5038 低音控制 Bass control ∩ 用于电声设备和无线电接收机。 标识低音频的控制。 5039 天线 Aerial;antenna / 用于无线电接收及发射设备。 标识连接天线的端子，除专门说明其天线类型之外，一般应使用此符号
