74LS04 +5V 1 输出 AT89S52 7407 2 4N25 4 o+5V P1.0 2002 图13-4 光电耦合器4N25的接口电路 16
16 图13-4 光电耦合器4N25的接口电路
图13-4电路中使用同相驱动器7407作为光电耦合器4N25输入端 的驱动。光电耦合器输入端的电流一般为10~15mA,发光二 极管的压降约为1.21.5V。限流电阻由下式计算： Vcc-(V:+Vcs) R= Ip 式中：Vcc为电源电压； VF为输入端发光二极管的压降，取1.5V; Vcs为驱动器的压降； F为发光二极管的工作电流。 如图13-4电路要求F为15mA,则限流电阻计算如下： 17

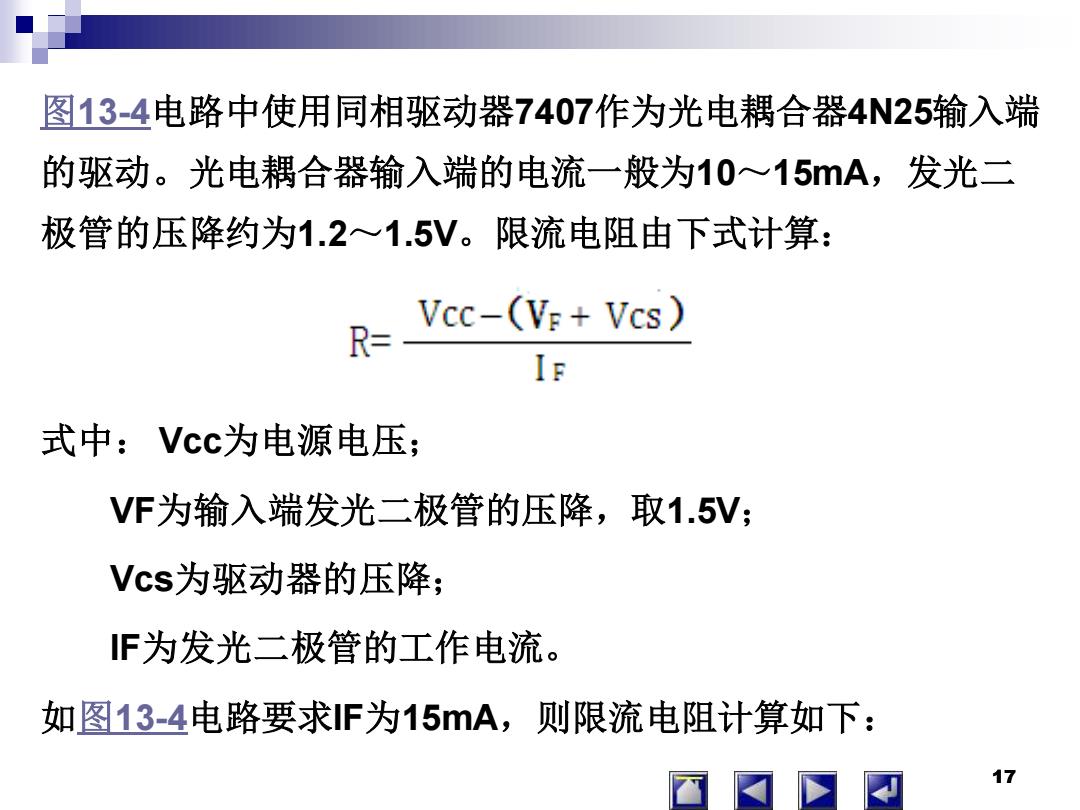

17 图13-4电路中使用同相驱动器7407作为光电耦合器4N25输入端 的驱动。光电耦合器输入端的电流一般为10～15mA，发光二 极管的压降约为1.2～1.5V。限流电阻由下式计算： 式中： Vcc为电源电压； VF为输入端发光二极管的压降，取1.5V； Vcs为驱动器的压降； IF为发光二极管的工作电流。 如图13-4电路要求IF为15mA，则限流电阻计算如下：
Vcc-VE-Vcs 5-1.5-0.5 R= 2=2002 Ie 0.015 当单片机的P1.0端输出高电平时，4N25输入端电流为0，输 出相当开路，74LS04的输入端为高电平，输出为低电平。 AT89S52的P1.0端输出低电平时，7407输出端为低电压输出， 4N25的输入电流为15mA,输出端可以流过≥3mA的电流。如 果输出端负载电流小于3A,则输出端相当于一个接通的开关。 74LS04输出高电平。4N25的6脚是光电晶体管的基极，在一般 的使用中可以不接，该脚悬空。 18
18 当单片机的P1.0端输出高电平时，4N25输入端电流为0，输 出相当开路，74LS04的输入端为高电平，输出为低电平。 AT89S52的P1.0端输出低电平时，7407输出端为低电压输出， 4N25的输入电流为15mA，输出端可以流过≥3mA的电流。如 果输出端负载电流小于3mA，则输出端相当于一个接通的开关。 74LS04输出高电平。4N25的6脚是光电晶体管的基极，在一般 的使用中可以不接，该脚悬空。 18
光电耦合器也常用于较远距离的信号隔离传送。一方面光电耦 合器可以起到隔离两个系统地线的作用，使两个系统的电源相 互独立，消除地电位不同所产生的影响。另一方面，光电耦合 器的发光二极管是电流驱动器件，可以形成电流环路的传送形 式。由于电流环电路是低阻抗电路，它对噪音的敏感度低，因 此提高了通讯系统的抗干扰能力。常用于有噪音干扰的环境下 传输信号。图13-5是用光电耦合器组成的电流环发送和接收电 路。 图13-5电路可以用来传输数据，最大速率为50Kb/s,最大 传输距离为900米。环路连线的电阻对传输距离影响很大，此 19
19 光电耦合器也常用于较远距离的信号隔离传送。一方面光电耦 合器可以起到隔离两个系统地线的作用，使两个系统的电源相 互独立，消除地电位不同所产生的影响。另一方面，光电耦合 器的发光二极管是电流驱动器件，可以形成电流环路的传送形 式。由于电流环电路是低阻抗电路，它对噪音的敏感度低，因 此提高了通讯系统的抗干扰能力。常用于有噪音干扰的环境下 传输信号。图13-5是用光电耦合器组成的电流环发送和接收电 路。 图13-5电路可以用来传输数据，最大速率为50Kb/s，最大 传输距离为900米。环路连线的电阻对传输距离影响很大，此 19
o+5V +5Vo R374LS14 3 k 1 AT89S52 R TIL110 2 8 6 输出 1002 7407 R2 3 P1.0 502 最大900m 图13-5电流环电路 20
20 图13-5 电流环电路
