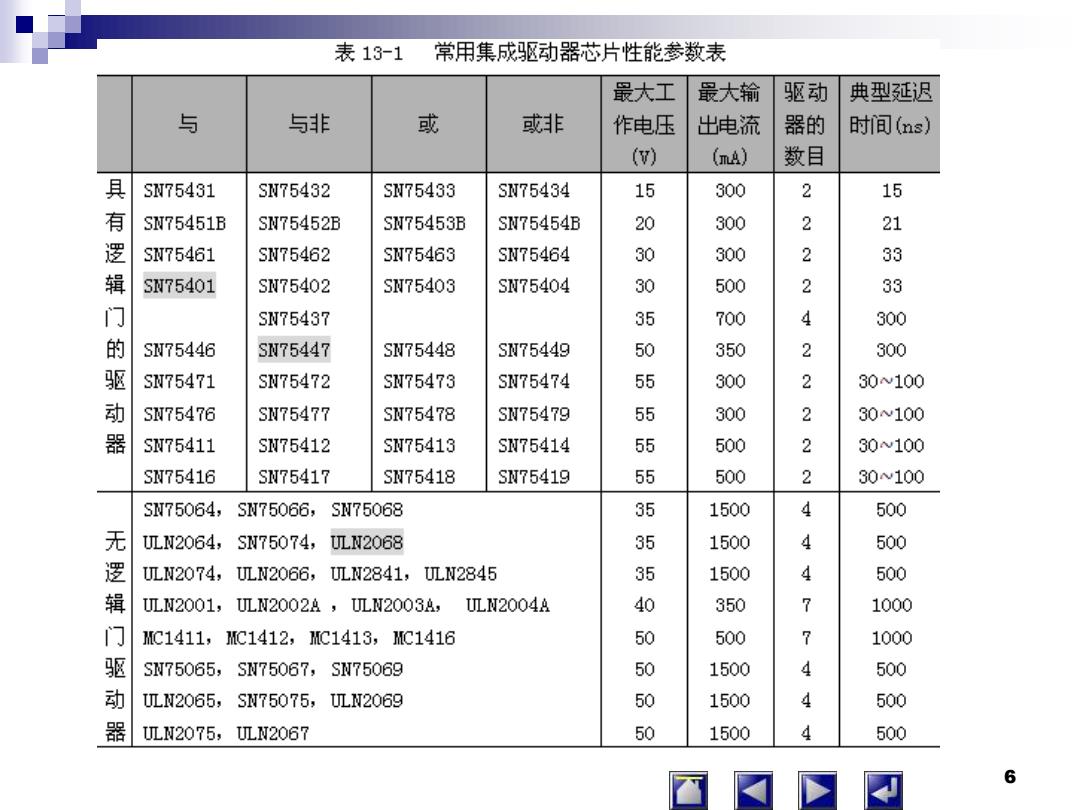

表13-1 常用集成驱动器芯片性能参数表 最大工 最大输 驱动 典型延迟 与 与非 或 或非 作电压 出电流 器的 时l间(ns) (T) (mA) 数目 SN75431 SN75432 SN75433 SN75434 15 300 2 15 有 SN75451B SN75452B SN75453B SN75454B 20 300 21 逻 SN75461 SN75462 SN75463 SN75464 30 300 2 33 辑 SN75401 SN75402 SN75403 SN75404 30 500 2 33 SN75437 35 700 4 300 的 SN75446 SN75447 SN75448 SN75449 50 350 2 300 SN75471 SN75472 SN75473 SN75474 55 300 2 30w100 动 SN75476 SN75477 SN75478 SN75479 55 300 2 30w100 器 SN75411 SN75412 SN75413 SN75414 55 500 2 30w100 SN75416 SN75417 SN75418 SN75419 55 500 2 30w100 SN75064, SN75066, SN75068 35 1500 500 无 LN2064, SN75074, LN2068 35 1500 500 逻 LN2074,LN2066,LN2841, LN2845 35 1500 500 辑 LN2001,LN2002A,LN2003A, ULN2004A 40 350 1000 门 MC1411,C1412,C1413,C1416 50 500 1000 驱 SN75065,SN75067, SN75069 50 1500 4 500 LN2065,SN75075,LN2069 50 1500 4 500 器 LN2075,LN2067 50 1500 4 500 6
6
载时，必须加接限流电阻或箝位二极管。此外，有些驱动器 内部还设有逻辑门电路，可以完成与、与非、或以及或非 的逻辑功能。下面举例说明外围集成数字驱动电路的应用。 【例13-1】慢开启的白炽灯驱动电路 图13-1为慢开启白炽灯驱动电路，白炽灯的延时开启时间长 短取决于时间常数RC。此电路能直接驱动工作电压小于 30V、额定电流小于500mA的任何灯泡。注意：在设计此 电路的印刷电路板时，驱动器要加装散热板，以便散热。 SN75401芯片性能参数见表13-1。 7
7 载时，必须加接限流电阻或箝位二极管。此外，有些驱动器 内部还设有逻辑门电路，可以完成与、与非、或以及或非 的逻辑功能。下面举例说明外围集成数字驱动电路的应用。 【例13-1】慢开启的白炽灯驱动电路 图13-1为慢开启白炽灯驱动电路，白炽灯的延时开启时间长 短取决于时间常数RC。此电路能直接驱动工作电压小于 30V、额定电流小于500mA的任何灯泡。注意：在设计此 电路的印刷电路板时，驱动器要加装散热板，以便散热。 SN75401芯片性能参数见表13-1
+30V SN75401 182 P1.0o & 白炽灯 3002 2 开启 9 关闭 & 8 500F=C 13 图13-1 慢开启白炽灯驱动电路 8
8 图13-1 慢开启白炽灯驱动电路
【例13-2】大功率音频振荡器 图13-2给出的电路能直接驱动一个大功率的扬声器，可用 于报警系统，改变电路中的电阻或电容的值便能改变电路的 振荡频率。电路中的两个齐纳二极管N751A用于输入端的保 护。SN75447芯片性能参数请见表13-1。 【例13-3】驱动大电流负载 单片机驱动大电流负的电路如图13-3所示。U儿N2068芯片 具有四个大电流达林顿开关，能驱动电流高达1.5A的负载。 由于U儿N2068在25℃时功耗达2075mW,因而使用时一定要 加散热板。U儿N2068芯片性能参数请见表13-1。 9
9 【例13-2】大功率音频振荡器 图13-2给出的电路能直接驱动一个大功率的扬声器，可用 于报警系统，改变电路中的电阻或电容的值便能改变电路的 振荡频率。电路中的两个齐纳二极管IN751A用于输入端的保 护。SN75447芯片性能参数请见表13-1。 【例13-3】驱动大电流负载 单片机驱动大电流负的电路如图13-3所示。ULN2068芯片 具有四个大电流达林顿开关，能驱动电流高达1.5A的负载。 由于ULN2068在25℃时功耗达2075mW，因而使用时一定要 加散热板。ULN2068芯片性能参数请见表13-1。 9

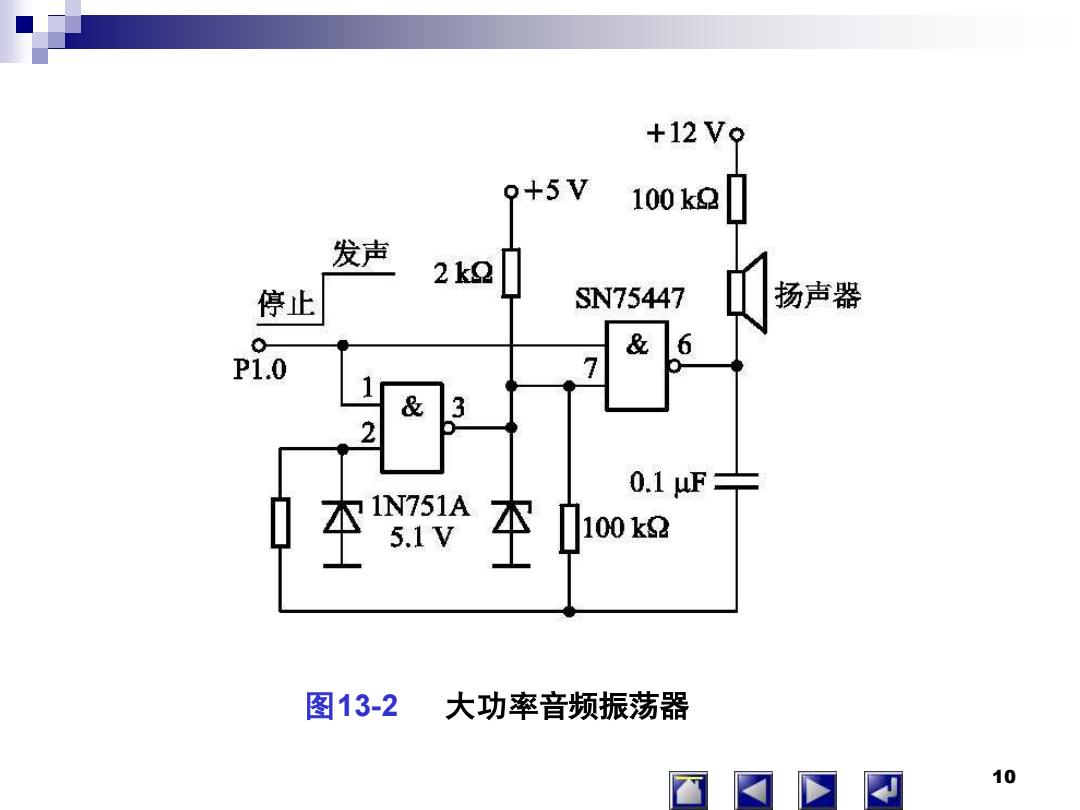

+12Vo o+5V 100k2 0 发声 2k2 停止 SN75447 扬声器 0 & 6 P1.0 7 1 & 3 0.1F 7本中o 本 图13-2 大功率音频振荡器 10
10 图13-2 大功率音频振荡器
