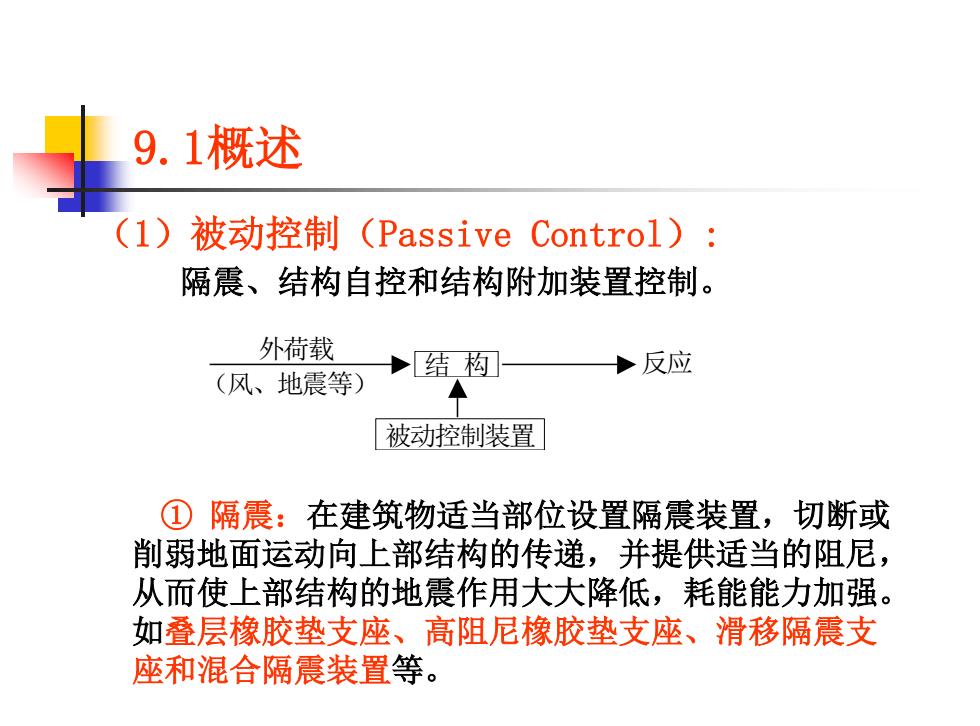

9.1概述 (l)被动控制(Passive Control): 隔震、结构自控和结构附加装置控制。 外荷载 ◆结构 ◆反应 (风、地震等) 被动控制装置 ①隔震：在建筑物适当部位设置隔震装置，切断或 削弱地面运动向上部结构的传递，并提供适当的阻尼， 从而使上部结构的地震作用大大降低，耗能能力加强。 如叠层橡胶垫支座、高阻尼橡胶垫支座、滑移隔震支 座和混合隔震装置等
9.1概述 （1）被动控制（Passive Control）: 隔震、结构自控和结构附加装置控制。 ① 隔震：在建筑物适当部位设置隔震装置，切断或 削弱地面运动向上部结构的传递，并提供适当的阻尼， 从而使上部结构的地震作用大大降低，耗能能力加强。 如叠层橡胶垫支座、高阻尼橡胶垫支座、滑移隔震支 座和混合隔震装置等。 外荷载 结 构 反应 （风、地震等） 被动控制装置 图1-1 被动控制的工作原理
9.1概述 ②结构自控（耗能减震）：通过在结构中优选耗能材 料和耗能杆件，设置多道抗震防线达到耗能减震的目 的。 常见的有： 竖向通缝SW（剪力墙)、周边缝SW、 双功能连梁、带抗震连梁的SW、 顶层为刚性连梁的SW、偏交支撑、 梁端设塑性铰的框架、悬挂式结构、 底层设耗能缝的砖混结构
9.1概述 ② 结构自控(耗能减震）：通过在结构中优选耗能材 料和耗能杆件，设置多道抗震防线达到耗能减震的目 的。 常见的有： 竖向通缝SW（剪力墙）、周边缝SW、 双功能连梁、带抗震连梁的SW、 顶层为刚性连梁的SW、偏交支撑、 梁端设塑性铰的框架、悬挂式结构、 底层设耗能缝的砖混结构

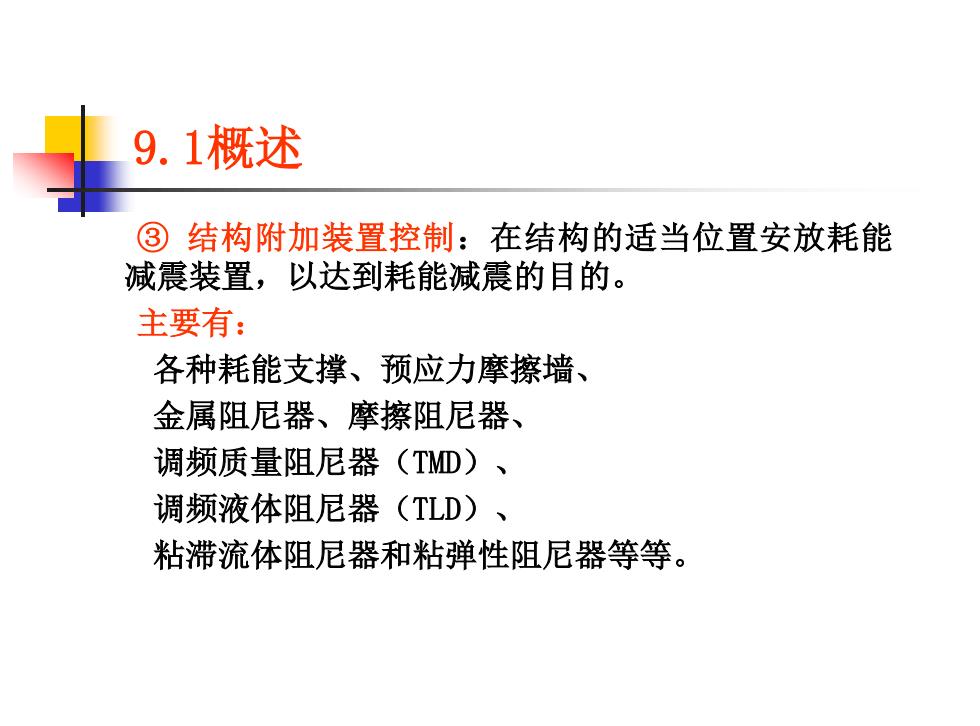

9.1概述 ③结构附加装置控制：在结构的适当位置安放耗能 减震装置，以达到耗能减震的目的。 主要有： 各种耗能支撑、预应力摩擦墙、 金属阻尼器、摩擦阻尼器、 调频质量阻尼器(TMD)、 调频液体阻尼器(TLD)、 粘滞流体阻尼器和粘弹性阻尼器等等
9.1概述 ③ 结构附加装置控制：在结构的适当位置安放耗能 减震装置，以达到耗能减震的目的。 主要有： 各种耗能支撑、预应力摩擦墙、 金属阻尼器、摩擦阻尼器、 调频质量阻尼器（TMD）、 调频液体阻尼器（TLD）、 粘滞流体阻尼器和粘弹性阻尼器等等

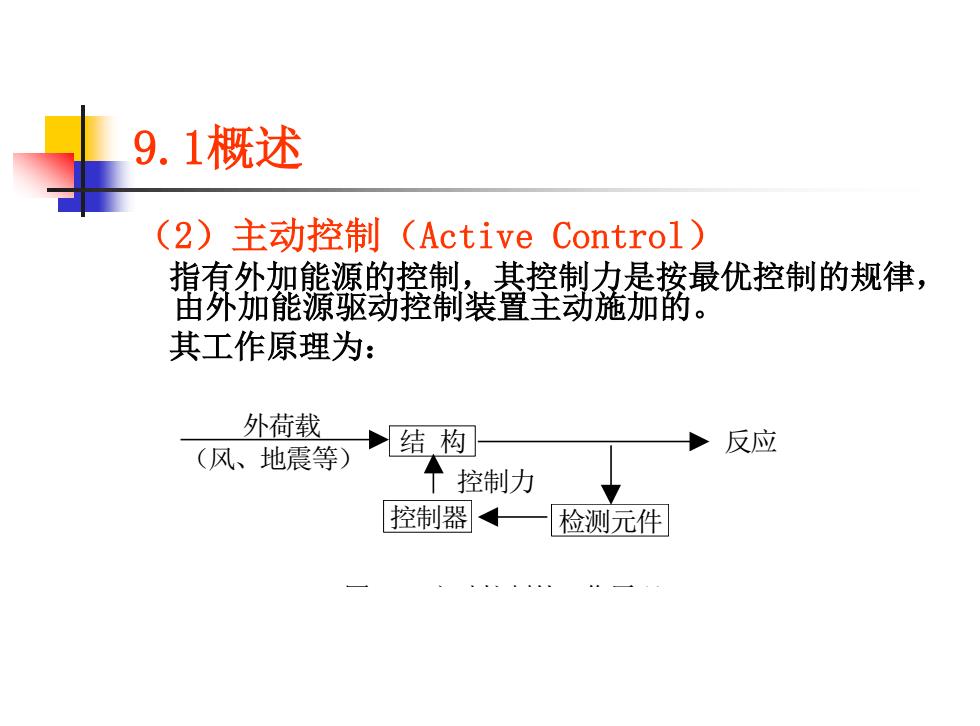

9.1概述 (2)主动控制(Active Control) 指有外加能源的控制，其控制力是按最优控制的规律， 由外加能源驱动控制装置主动施加的。 其工作原理为： 外荷载 反应 (风、地震等) 结构 控制力 控制器←一 检测元件
9.1概述 （2）主动控制（Active Control） 指有外加能源的控制，其控制力是按最优控制的规律， 由外加能源驱动控制装置主动施加的。 其工作原理为： 外荷载 结 构 反应 （风、地震等） 控制力 控制器 检测元件 图1-2 主动控制的工作原理

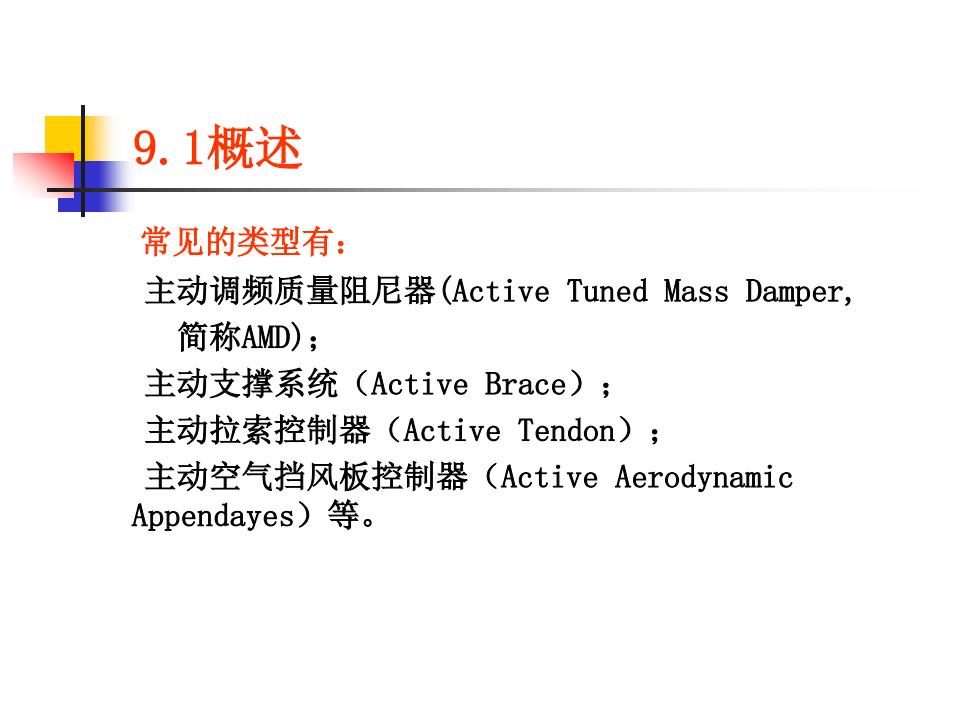

9.1概述 常见的类型有： 主动调频质量阻尼器(Active Tuned Mass Damper, 简称AMD); 主动支撑系统(Active Brace); 主动拉索控制器(Active Tendon); 主动空气挡风板控制器(Active Aerodynamic Appendayes)等
9.1概述 常见的类型有： 主动调频质量阻尼器(Active Tuned Mass Damper, 简称AMD)； 主动支撑系统（Active Brace）； 主动拉索控制器（Active Tendon）； 主动空气挡风板控制器（Active Aerodynamic Appendayes）等
