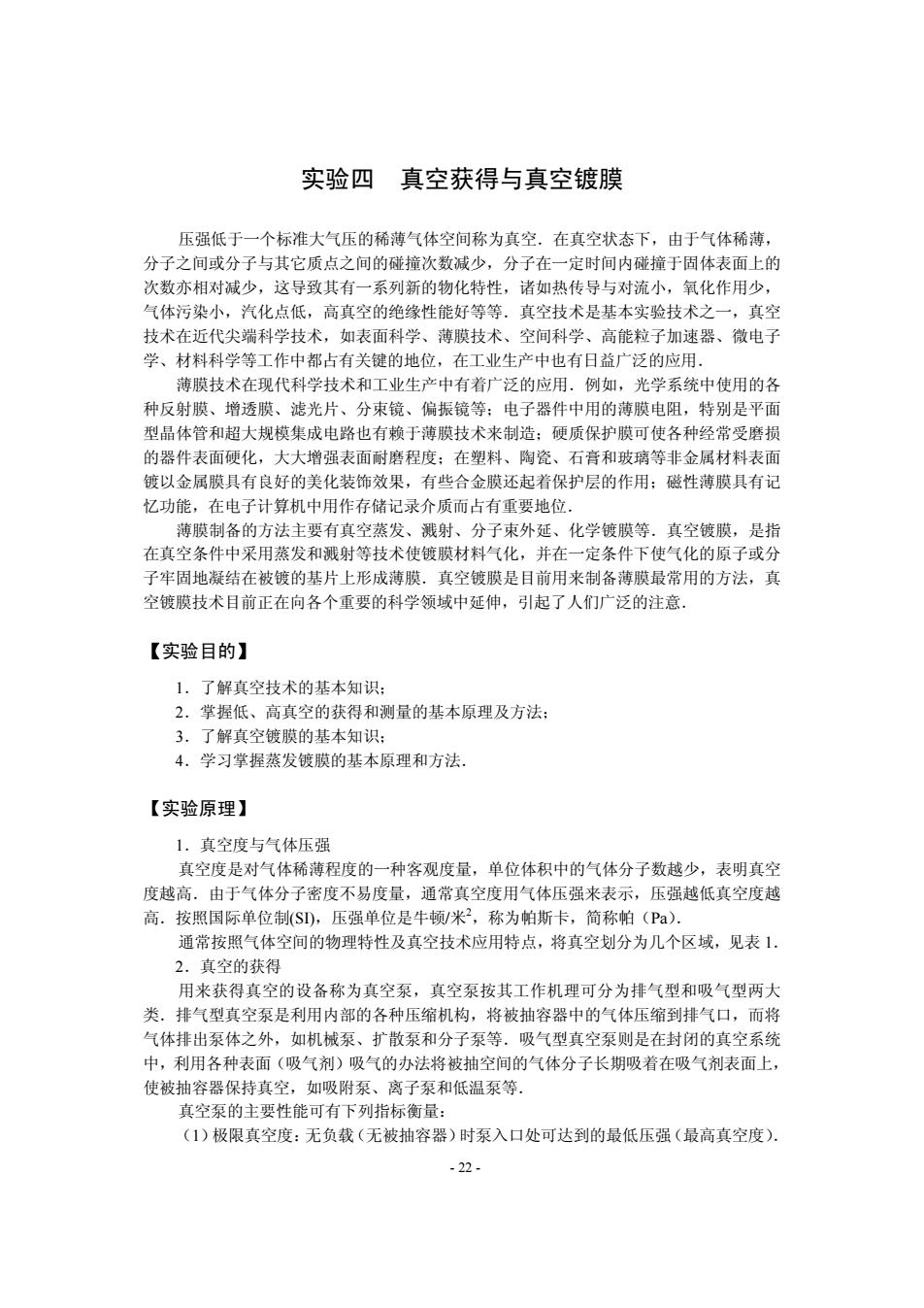

实验四 真空获得与真空镀膜 压强低于一个标准大气压的稀薄气体空间称为真空.在真空状态下，由于气体稀薄， 分子之间或分子与其它质点之间的碰撞次数减少，分子在一定时间内碰撞于固体表面上的 次数亦相对减少，这导致其有一系列新的物化特性，诸如热传导与对流小，氧化作用少， 气体污染小，汽化点低，高真空的绝缘性能好等等.真空技术是基本实验技术之一，真空 技术在近代尖端科学技术，如表面科学、薄膜技术、空间科学、高能粒子加速器、微电子 学、材料科学等工作中都占有关键的地位，在工业生产中也有日益广泛的应用. 薄膜技术在现代科学技术和工业生产中有着广泛的应用.例如，光学系统中使用的各 种反射膜、增透膜、滤光片、分束镜、偏振镜等：电子器件中用的薄膜电阻，特别是平面 型晶体管和超大规模集成电路也有赖于薄膜技术来制造：硬质保护膜可使各种经常受磨损 的器件表面硬化，大大增强表面耐磨程度：在塑料、陶瓷、石膏和玻璃等非金属材料表面 镀以金属膜具有良好的美化装饰效果，有些合金膜还起着保护层的作用：磁性薄膜具有记 忆功能，在电子计算机中用作存储记录介质而占有重要地位. 薄膜制备的方法主要有真空蒸发、溅射、分子束外延、化学镀膜等.真空镀膜，是指 在真空条件中采用蒸发和溅射等技术使镀膜材料气化，并在一定条件下使气化的原子或分 子牢固地凝结在被镀的基片上形成薄膜.真空镀膜是目前用来制备薄膜最常用的方法，真 空镀膜技术目前正在向各个重要的科学领域中延伸，引起了人们广泛的注意. 【实验目的】 1.了解真空技术的基本知识： 2.掌握低、高真空的获得和测量的基本原理及方法： 3.了解真空镀膜的基本知识： 4.学习掌握蒸发镀膜的基本原理和方法， 【实验原理】 1.真空度与气体压强 真空度是对气体稀薄程度的一种客观度量，单位体积中的气体分子数越少，表明真空 度越高.由于气体分子密度不易度量，通常真空度用气体压强来表示，压强越低真空度越 高.按照国际单位制(SD,压强单位是牛顿/米2，称为帕斯卡，简称帕(Pa). 通常按照气体空间的物理特性及真空技术应用特点，将真空划分为几个区域，见表1. 2.真空的获得 用来获得真空的设备称为真空泵，真空泵按其工作机理可分为排气型和吸气型两大 类.排气型真空泵是利用内部的各种压缩机构，将被抽容器中的气体压缩到排气口，而将 气体排出泵体之外，如机械泵、扩散泵和分子泵等.吸气型真空泵则是在封闭的真空系统 中，利用各种表面（吸气剂）吸气的办法将被抽空间的气体分子长期吸着在吸气剂表面上， 使被抽容器保持真空，如吸附泵、离子泵和低温泵等. 真空泵的主要性能可有下列指标衡量： (1)极限真空度：无负载（无被抽容器）时泵入口处可达到的最低压强（最高真空度）. -22-
实验四 真空获得与真空镀膜 压强低于一个标准大气压的稀薄气体空间称为真空．在真空状态下，由于气体稀薄， 分子之间或分子与其它质点之间的碰撞次数减少，分子在一定时间内碰撞于固体表面上的 次数亦相对减少，这导致其有一系列新的物化特性，诸如热传导与对流小，氧化作用少， 气体污染小，汽化点低，高真空的绝缘性能好等等．真空技术是基本实验技术之一，真空 技术在近代尖端科学技术，如表面科学、薄膜技术、空间科学、高能粒子加速器、微电子 学、材料科学等工作中都占有关键的地位，在工业生产中也有日益广泛的应用． 薄膜技术在现代科学技术和工业生产中有着广泛的应用．例如，光学系统中使用的各 种反射膜、增透膜、滤光片、分束镜、偏振镜等；电子器件中用的薄膜电阻，特别是平面 型晶体管和超大规模集成电路也有赖于薄膜技术来制造；硬质保护膜可使各种经常受磨损 的器件表面硬化，大大增强表面耐磨程度；在塑料、陶瓷、石膏和玻璃等非金属材料表面 镀以金属膜具有良好的美化装饰效果，有些合金膜还起着保护层的作用；磁性薄膜具有记 忆功能，在电子计算机中用作存储记录介质而占有重要地位． 薄膜制备的方法主要有真空蒸发、溅射、分子束外延、化学镀膜等．真空镀膜，是指 在真空条件中采用蒸发和溅射等技术使镀膜材料气化，并在一定条件下使气化的原子或分 子牢固地凝结在被镀的基片上形成薄膜．真空镀膜是目前用来制备薄膜最常用的方法，真 空镀膜技术目前正在向各个重要的科学领域中延伸，引起了人们广泛的注意． 【实验目的】 1．了解真空技术的基本知识； 2．掌握低、高真空的获得和测量的基本原理及方法； 3．了解真空镀膜的基本知识； 4．学习掌握蒸发镀膜的基本原理和方法． 【实验原理】 1．真空度与气体压强 真空度是对气体稀薄程度的一种客观度量，单位体积中的气体分子数越少，表明真空 度越高．由于气体分子密度不易度量，通常真空度用气体压强来表示，压强越低真空度越 高．按照国际单位制(SI)，压强单位是牛顿/米2 ，称为帕斯卡，简称帕（Pa）． 通常按照气体空间的物理特性及真空技术应用特点，将真空划分为几个区域，见表 1． 2．真空的获得 用来获得真空的设备称为真空泵，真空泵按其工作机理可分为排气型和吸气型两大 类．排气型真空泵是利用内部的各种压缩机构，将被抽容器中的气体压缩到排气口，而将 气体排出泵体之外，如机械泵、扩散泵和分子泵等．吸气型真空泵则是在封闭的真空系统 中，利用各种表面（吸气剂）吸气的办法将被抽空间的气体分子长期吸着在吸气剂表面上， 使被抽容器保持真空，如吸附泵、离子泵和低温泵等． 真空泵的主要性能可有下列指标衡量： （1）极限真空度：无负载（无被抽容器）时泵入口处可达到的最低压强（最高真空度）． - 22 -
(2)抽气速率：在一定的温度与压力下，单位时间内泵从被抽容器抽出气体的体积， 单位（升/秒). (3)启动压强：泵能够开始正常工作的最高压强， 表1真空区域划分及其特点和应用 真空区域 粗真空 低真空 高真空 超高真空 极高真空 范围（帕） 10103 103~10 10106 106102 <102 能实现气体 能实现气体 主要是分子 分子碰撞器 分子数目极 放电，以分子间相放电，分子间相互与器壁碰撞。 壁的次数减少，形为稀少，以致统计 互碰撞为主 碰撞和分子与器 物理现象 成一个单分子层膝落现象比较严 壁碰撞不相上下， 的时间己达到数重（大于5%）， 分钟以上 经典统计规律产 生了偏差. 分子密度 1019107 10171013 (厘米3) 103108 10102 <102 平均自由程 105103 10310 10-107 101012 >102 (厘米) 超高真空机组 扩散泵 机械泵 机械泵 分子泵 抽气系统 分子泵 吸附泵 吸附泵 离子泵 低温泵 麦克劳压强计 麦克劳压强计 U形管压差计压 电阻真空计 电离真空计 超高真空电离计 测量仪器 力真空表 热偶真空计 潘宁规 离地面高度 14-30 3090 90-440 440-20000 >20000 (千米) 真空成形、真 真空蒸馏、干 真空治金，真 表面物理、热 空输运、真空浓 燥、冷冻，真空绝 空镀膜，电真空器核反应、等离子 应用举例 缩 热， 真空焊接。 件，粒子加速器 体、物理、超导技 术，宇航技术. 机械泵 机械泵是运用机械方法不断地改变泵内吸气空腔的容积，使被抽容器内气体的体积不 断膨胀压缩从而获得真空的泵，机械泵的种类很多，目前常用的是旋片式机械泵. 图1是旋片式机械泵的结构示意图，它是由一个定子和一个偏心转子构成.定子为一 圆柱形空腔，空腔上装着进气管和出气阀门，转子顶端保持与空腔壁相接触，转子上开有 槽，槽内安放了由弹簧连接的两个刮板.当转子旋转时，两刮板的顶端始终沿着空腔的内 壁滑动.整个空腔放置在油箱内.工作时，转子带着旋片不断旋转，就有气体不断排出， 完成抽气作用.旋片旋转时的几个典型位置如图2所示.当刮板A通过进气口（图2(） 所示的位置)时开始吸气，随着刮板A的运动，吸气空间不断增大，到图2(b)所示位置 时达到最大.刮板继续运动，当刮板A运动到图2(c)所示位置时，开始压缩气体，压缩 -23
（2）抽气速率：在一定的温度与压力下，单位时间内泵从被抽容器抽出气体的体积， 单位（升/秒）． （3）启动压强：泵能够开始正常工作的最高压强． 表 1 真空区域划分及其特点和应用 真空区域 粗真空 低真空 高真空 超高真空 极高真空 范围（帕） 105 ~103 103 ~10-1 10-1~10-6 10-6~10-12 <10-12 物理现象 能实现气体 放电，以分子间相 互碰撞为主． 能实现气体 放电，分子间相互 碰撞和分子与器 壁碰撞不相上下． 主要是分子 与器壁碰撞． 分子碰撞器 壁的次数减少，形 成一个单分子层 的时间已达到数 分钟以上． 分子数目极 为稀少，以致统计 涨落现象比较严 重（大于 5%）， 经典统计规律产 生了偏差． 分子密度 （厘米-3） 1019~1017 1017~1013 1013~108 108 ~102 <102 平均自由程 (厘米) 10-5~10-3 10-3~10 10~107 107 ~1012 >1012 抽气系统 机械泵 吸附泵 机械泵 吸附泵 扩散泵 分子泵 超高真空机组 分子泵 离子泵 低温泵 测量仪器 U 形管压差计压 力真空表 麦克劳压强计 电阻真空计 热偶真空计 麦克劳压强计 电离真空计 潘宁规 超高真空电离计 离地面高度 (千米) 14~30 30~90 90~440 440~20000 > 20000 应用举例 真空成形、真 空输运、真空浓 缩． 真空蒸馏、干 燥、冷冻，真空绝 热，真空焊接． 真空冶金，真 空镀膜，电真空器 件，粒子加速器． 表面物理、热 核反应、等离子 体、物理、超导技 术，宇航技术． 机械泵 机械泵是运用机械方法不断地改变泵内吸气空腔的容积，使被抽容器内气体的体积不 断膨胀压缩从而获得真空的泵，机械泵的种类很多，目前常用的是旋片式机械泵． 图 1 是旋片式机械泵的结构示意图，它是由一个定子和一个偏心转子构成．定子为一 圆柱形空腔，空腔上装着进气管和出气阀门，转子顶端保持与空腔壁相接触，转子上开有 槽，槽内安放了由弹簧连接的两个刮板．当转子旋转时，两刮板的顶端始终沿着空腔的内 壁滑动．整个空腔放置在油箱内．工作时，转子带着旋片不断旋转，就有气体不断排出， 完成抽气作用．旋片旋转时的几个典型位置如图 2 所示．当刮板 A 通过进气口（图 2（a） 所示的位置）时开始吸气，随着刮板 A 的运动，吸气空间不断增大，到图 2（b）所示位置 时达到最大．刮板继续运动，当刮板 A 运动到图 2（c）所示位置时，开始压缩气体，压缩 - 23 -

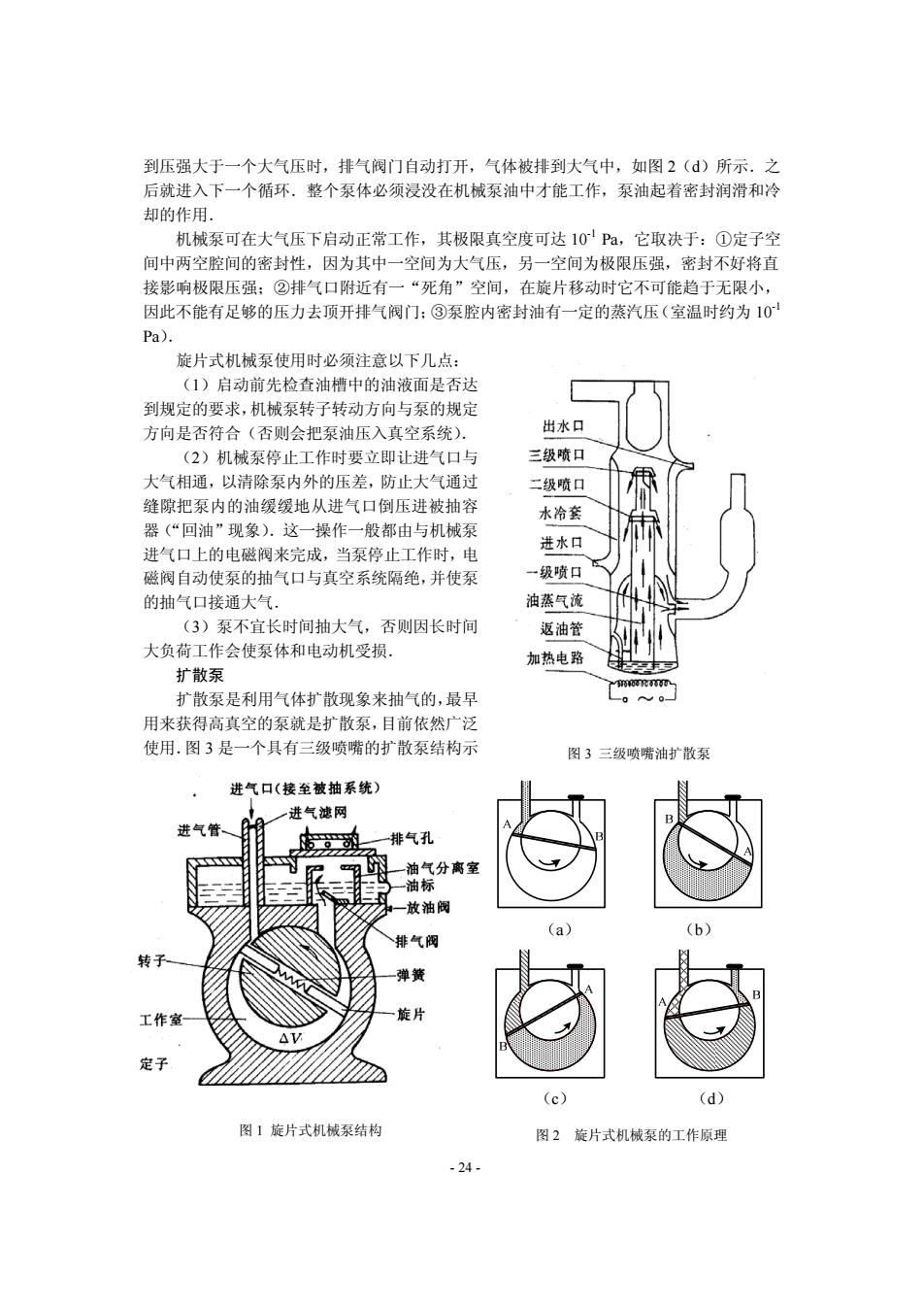

到压强大于一个大气压时，排气阀门自动打开，气体被排到大气中，如图2()所示.之 后就进入下一个循环.整个泵体必须浸没在机械泵油中才能工作，泵油起着密封润滑和冷 却的作用。 机械泵可在大气压下启动正常工作，其极限真空度可达10P,它取决于：①定子空 间中两空腔间的密封性，因为其中一空间为大气压，另一空间为极限压强，密封不好将直 接影响极限压强：②排气口附近有一“死角”空间，在旋片移动时它不可能趋于无限小， 因此不能有足够的压力去顶开排气阀门：③泵腔内密封油有一定的蒸汽压（室温时约为10 Pa). 旋片式机械泵使用时必须注意以下几点： (1)启动前先检查油槽中的油液面是否达 到规定的要求，机械泵转子转动方向与泵的规定 方向是否符合（否则会把泵油压入真空系统）. 出水口 (2)机械泵停止工作时要立即让进气口与 三级喷口 大气相通，以清除泵内外的压差，防止大气通过 二级喷口 缝隙把泵内的油缓缓地从进气口倒压进被抽容 水希套 器(“回油”现象).这一操作一般都由与机械泵 进气口上的电磁阀来完成，当泵停止工作时，电 进水口 磁阀自动使泵的抽气口与真空系统隔绝，并使泵 一级喷口 的抽气口接通大气. 油蒸气流 (3)泵不宜长时间抽大气，否则因长时间 返油管 大负荷工作会使泵体和电动机受损： 加热电路 扩散泵 SF664654 扩散泵是利用气体扩散现象来抽气的，最早 一00 用来获得高真空的泵就是扩散泵，目前依然广泛 使用.图3是一个具有三级喷嘴的扩散泵结构示 图3三级喷嘴油扩散泵 进气口（接至被抽系统） 进气滤网 进气管 排气孔 油气分离室 油标 放油阀 (a) b 排气阀 转子 弹簧 工作室 旋片 △V 定子 (c) (d) 图1旋片式机械泵结构 图2旋片式机械泵的工作原理 -24-
到压强大于一个大气压时，排气阀门自动打开，气体被排到大气中，如图 2（d）所示．之 后就进入下一个循环．整个泵体必须浸没在机械泵油中才能工作，泵油起着密封润滑和冷 却的作用． 机械泵可在大气压下启动正常工作，其极限真空度可达 10-1 Pa，它取决于：①定子空 间中两空腔间的密封性，因为其中一空间为大气压，另一空间为极限压强，密封不好将直 接影响极限压强；②排气口附近有一“死角”空间，在旋片移动时它不可能趋于无限小， 因此不能有足够的压力去顶开排气阀门；③泵腔内密封油有一定的蒸汽压（室温时约为 10-1 Pa）． 旋片式机械泵使用时必须注意以下几点： （1）启动前先检查油槽中的油液面是否达 到规定的要求，机械泵转子转动方向与泵的规定 方向是否符合（否则会把泵油压入真空系统）． （2）机械泵停止工作时要立即让进气口与 大气相通，以清除泵内外的压差，防止大气通过 缝隙把泵内的油缓缓地从进气口倒压进被抽容 器（“回油”现象）．这一操作一般都由与机械泵 进气口上的电磁阀来完成，当泵停止工作时，电 磁阀自动使泵的抽气口与真空系统隔绝，并使泵 的抽气口接通大气． （3）泵不宜长时间抽大气，否则因长时间 大负荷工作会使泵体和电动机受损． 扩散泵 扩散泵是利用气体扩散现象来抽气的，最早 用来获得高真空的泵就是扩散泵，目前依然广泛 使用．图 3 是一个具有三级喷嘴的扩散泵结构示 图 3 三级喷嘴油扩散泵 图 1 旋片式机械泵结构 （a） （b） （c） （d） 图 2 旋片式机械泵的工作原理 - 24 -
意图，底部为储油罐，当扩散泵油被加热后油蒸气可以沿蒸汽导流管上喷，然后被喷口帽 阻挡后折反向下喷射，高速定向喷射的油分子在喷嘴出口处的蒸汽流中形成一低压，将扩 散进入蒸汽流的气体分子带至泵口被前级泵抽走，而油蒸汽在到达泵壁后被冷却水套冷却 后凝聚，返回泵底再被利用. 扩散泵的启动压强应小于1P,因为在这一压强下，可以保证绝大部分气体分子以定 向扩散形式进入高速蒸汽流.此外若扩散泵在较高空气压强下加热，会导致具有大分子结 构的扩散泵油分子的氧化或裂解.油扩散泵的极限真空度主要取决于油蒸气压和反扩散两 部分，目前一般能达到10~107Pa. 3.真空的测量 测量真空度的装置称为真空计.真空计的种类很多，根据气体产生的压强、气体的粘 滞性、动量转换率、热导率、电离等原理可制成各种真空计.由于被测量的真空度范围很 广，一般采用不同类型的真空计分别进行相应范围内真空度的测量.常用的有热耦真空计 和电离真空计. 热耦真空计也叫热耦规，通常用来测量低真空，可测范围为10-10Pa,它是利用低压 下气体的热传导与压强成正比的特点制成的.电离真空计也叫电离规，是根据电子与气体 分子碰撞产生电离电流随压强变化的原理制成的，测量范围为10~106Pa.使用时特别注 意，当压强高于10Pa或系统突然漏气时，电离真空计中的灯丝会因高温很快被氧化烧毁， 因此必须在真空度达到10Pa以上时，才能开始使用电离真空计. 为了使用方便，常把热偶真空计和电离真空计组合成复合真空计， 4.蒸发镀膜 蒸发镀膜就是在真空中通过电流加热、电子束轰击加热和激光加热等方法，使薄膜材 料蒸发成为原子或分子，它们随即以较大的自由程作直线运动，碰撞基片表面而凝结，形 成一层薄膜. 蒸发镀膜要求镀膜室内残余气体分子的平均自由程大于蒸发源到基片的距离，尽可能 减少蒸发物的分子与气体分子碰撞的机会，这样才能保证薄膜纯净和牢固，蒸发物也不至 于氧化.由分子动力学可知气体分子的平均自由程为 kT 入= (1) V2πo2p 式中k为玻尔兹曼常量，T为气体温度，。为气体分子有效直径，P为气体压强.此式表明， 气体分子的平均自由程与压强成反比，与温度成正比.在25℃的空气情况下 2=66x10m (2) 2 对于蒸发源到基片的距离为0.15~0.25米的镀膜装置，镀膜室的真空度须在102~104帕 之间才能满足要求。 蒸发镀膜时，薄膜材料被加热蒸发成为原子或分子，在一定的温度下，薄膜材料单位 面积的质量蒸发速率由朗谬尔(Langmuir)导出的公式决定 G≈4.37×10-3 kgm2.s） (3) -25-
意图，底部为储油罐，当扩散泵油被加热后油蒸气可以沿蒸汽导流管上喷，然后被喷口帽 阻挡后折反向下喷射，高速定向喷射的油分子在喷嘴出口处的蒸汽流中形成一低压，将扩 散进入蒸汽流的气体分子带至泵口被前级泵抽走，而油蒸汽在到达泵壁后被冷却水套冷却 后凝聚，返回泵底再被利用． 扩散泵的启动压强应小于 1 Pa，因为在这一压强下，可以保证绝大部分气体分子以定 向扩散形式进入高速蒸汽流．此外若扩散泵在较高空气压强下加热，会导致具有大分子结 构的扩散泵油分子的氧化或裂解．油扩散泵的极限真空度主要取决于油蒸气压和反扩散两 部分，目前一般能达到 10-5～10-7 Pa． 3．真空的测量 测量真空度的装置称为真空计．真空计的种类很多，根据气体产生的压强、气体的粘 滞性、动量转换率、热导率、电离等原理可制成各种真空计．由于被测量的真空度范围很 广，一般采用不同类型的真空计分别进行相应范围内真空度的测量．常用的有热耦真空计 和电离真空计． 热耦真空计也叫热耦规，通常用来测量低真空，可测范围为 10~10-1 Pa，它是利用低压 下气体的热传导与压强成正比的特点制成的．电离真空计也叫电离规，是根据电子与气体 分子碰撞产生电离电流随压强变化的原理制成的，测量范围为 10-1～10-6 Pa．使用时特别注 意，当压强高于 10-1 Pa或系统突然漏气时，电离真空计中的灯丝会因高温很快被氧化烧毁， 因此必须在真空度达到 10-1 Pa以上时，才能开始使用电离真空计． 为了使用方便，常把热偶真空计和电离真空计组合成复合真空计． 4．蒸发镀膜 蒸发镀膜就是在真空中通过电流加热、电子束轰击加热和激光加热等方法，使薄膜材 料蒸发成为原子或分子，它们随即以较大的自由程作直线运动，碰撞基片表面而凝结，形 成一层薄膜． 蒸发镀膜要求镀膜室内残余气体分子的平均自由程大于蒸发源到基片的距离，尽可能 减少蒸发物的分子与气体分子碰撞的机会，这样才能保证薄膜纯净和牢固，蒸发物也不至 于氧化．由分子动力学可知气体分子的平均自由程为 p kT 2 2πσ λ = （1） 式中 k 为玻尔兹曼常量，T 为气体温度，σ 为气体分子有效直径，p 为气体压强．此式表明， 气体分子的平均自由程与压强成反比，与温度成正比．在 25 ℃的空气情况下 ( ) m p 106.6 −3 × λ ≈ （2） 对于蒸发源到基片的距离为0.15～0.25米的镀膜装置，镀膜室的真空度须在10-2~10-4帕 之间才能满足要求． 蒸发镀膜时，薄膜材料被加热蒸发成为原子或分子，在一定的温度下，薄膜材料单位 面积的质量蒸发速率由朗谬尔（Langmuir）导出的公式决定 ( 3 12 1037.4 − −− ×≈ ⋅⋅ smkg T M G Pv ) （3） - 25 -
式中M为蒸发材料的摩尔质量，P,为蒸发材料的饱和蒸气压，T为蒸发材料温度.材料的饱 和蒸气压随温度的上升而迅速增大，温度变化10%，饱和蒸气压就要变化约一个数量级.由 此可见，蒸发源温度的微小变化可引起蒸发速率的很大变化.因此，在蒸发镀膜过程中， 要想控制蒸发速率，必须精确控制蒸发源的温度. 蒸发镀膜最常用的加热方法是电阻大电流加热，采用钨、钼、钽、铂等高熔点化学性 能稳定的金属，做成适当形状的加热源，其上装入待蒸发材料，让电流通过，对蒸发材料 进行直接加热蒸发，或者把待蒸发材料放入氧化铝、氨化硼或石墨等坩埚中进行间接加热 蒸发.例如蒸镀铝膜，铝的熔点为659℃，到1100℃时开始迅速蒸发，常选用钨丝作为 加热源，钨的熔化温度为3380℃. 在真空镀膜中，飞抵基片的气化原子或分子，除一部分被反射外，其于的被吸附在基 片的表面上.被吸附的原子或分子在基片表面上进行扩散运动，一部分在运动中因相互碰 撞而结聚成团，另一部分经过一段时间的滞留后，被蒸发而离开基片表面.聚团可能会与 表面扩散原子或分子发生碰撞时捕获原子或分子而增大，也可能因单个原子或分子脱离而 变小.当聚团增大到一定程度时，便会形成稳定的核，核再捕获到飞抵的原子或分子，或 在基片表面进行扩散运动的原子或分子就会生长.在生长过程中核与核合成而形成网络结 构，网络被填实即生成连续的薄膜.显然，基片的表面条件（例如清洁度和不完整性）、基 片的温度以及薄膜的沉积速率都将影响薄膜的质量， 5.干涉法测量膜厚 干涉法测量膜厚的理论基础是光的干涉效应.对于3~2000m的膜厚，一般可采用干 涉显微镜来测量.干涉显微镜可视为迈克尔逊干涉仪和显微镜的组合，其简化光路如图4 所示.由光源发出的一束光经聚光镜和分光镜后分成强度相同的B、C两束光，分别经反 射镜和样品反射后汇合发生干涉.两条光路光程基本相等，当它们间有一夹角时，就可能 产生明暗相间的干涉条纹（等厚干涉）.将薄膜制成台阶状，则光束C中从薄膜反射和从 基片表面反射的光程不同，它们和光束B干涉时，由于光程差而造成同一级次的干涉条纹 平移，如图5所示.由此可求出台阶高度（即薄膜厚度）为 d=4" (4) Γ12 式中△！为同一级次干涉条纹（要认准）的移动距离，1为明暗条纹间距，它们由测微目镜 测出，入为单色光源的波长.由于单色光形成的是亮暗干涉条纹，难以确定条纹移动距离， 样品 目镜 镜 光 镜 反射镜 图4干涉显微镜光路图 图5干涉条纹移动 -26-
式中M为蒸发材料的摩尔质量，Pv为蒸发材料的饱和蒸气压，T为蒸发材料温度．材料的饱 和蒸气压随温度的上升而迅速增大，温度变化 10%，饱和蒸气压就要变化约一个数量级．由 此可见，蒸发源温度的微小变化可引起蒸发速率的很大变化．因此，在蒸发镀膜过程中， 要想控制蒸发速率，必须精确控制蒸发源的温度． 蒸发镀膜最常用的加热方法是电阻大电流加热．采用钨、钼、钽、铂等高熔点化学性 能稳定的金属，做成适当形状的加热源，其上装入待蒸发材料，让电流通过，对蒸发材料 进行直接加热蒸发，或者把待蒸发材料放入氧化铝、氮化硼或石墨等坩埚中进行间接加热 蒸发．例如蒸镀铝膜，铝的熔点为 659 ℃，到 1100 ℃时开始迅速蒸发，常选用钨丝作为 加热源，钨的熔化温度为 3380 ℃． 在真空镀膜中，飞抵基片的气化原子或分子，除一部分被反射外，其于的被吸附在基 片的表面上．被吸附的原子或分子在基片表面上进行扩散运动，一部分在运动中因相互碰 撞而结聚成团，另一部分经过一段时间的滞留后，被蒸发而离开基片表面．聚团可能会与 表面扩散原子或分子发生碰撞时捕获原子或分子而增大，也可能因单个原子或分子脱离而 变小．当聚团增大到一定程度时，便会形成稳定的核，核再捕获到飞抵的原子或分子，或 在基片表面进行扩散运动的原子或分子就会生长．在生长过程中核与核合成而形成网络结 构，网络被填实即生成连续的薄膜．显然，基片的表面条件（例如清洁度和不完整性）、基 片的温度以及薄膜的沉积速率都将影响薄膜的质量． 5．干涉法测量膜厚 干涉法测量膜厚的理论基础是光的干涉效应．对于 3～2000 nm 的膜厚，一般可采用干 涉显微镜来测量．干涉显微镜可视为迈克尔逊干涉仪和显微镜的组合，其简化光路如图 4 所示．由光源发出的一束光经聚光镜和分光镜后分成强度相同的 B、C 两束光，分别经反 射镜和样品反射后汇合发生干涉．两条光路光程基本相等，当它们间有一夹角时，就可能 产生明暗相间的干涉条纹（等厚干涉）．将薄膜制成台阶状，则光束 C 中从薄膜反射和从 基片表面反射的光程不同，它们和光束 B 干涉时，由于光程差而造成同一级次的干涉条纹 平移，如图 5 所示．由此可求出台阶高度（即薄膜厚度）为 2 λΔ ⋅= l l d （4） 式中 Δl 为同一级次干涉条纹（要认准）的移动距离，l 为明暗条纹间距，它们由测微目镜 测出，λ 为单色光源的波长．由于单色光形成的是亮暗干涉条纹，难以确定条纹移动距离， - 26 - 图 4 干涉显微镜光路图 图 5 干涉条纹移动
