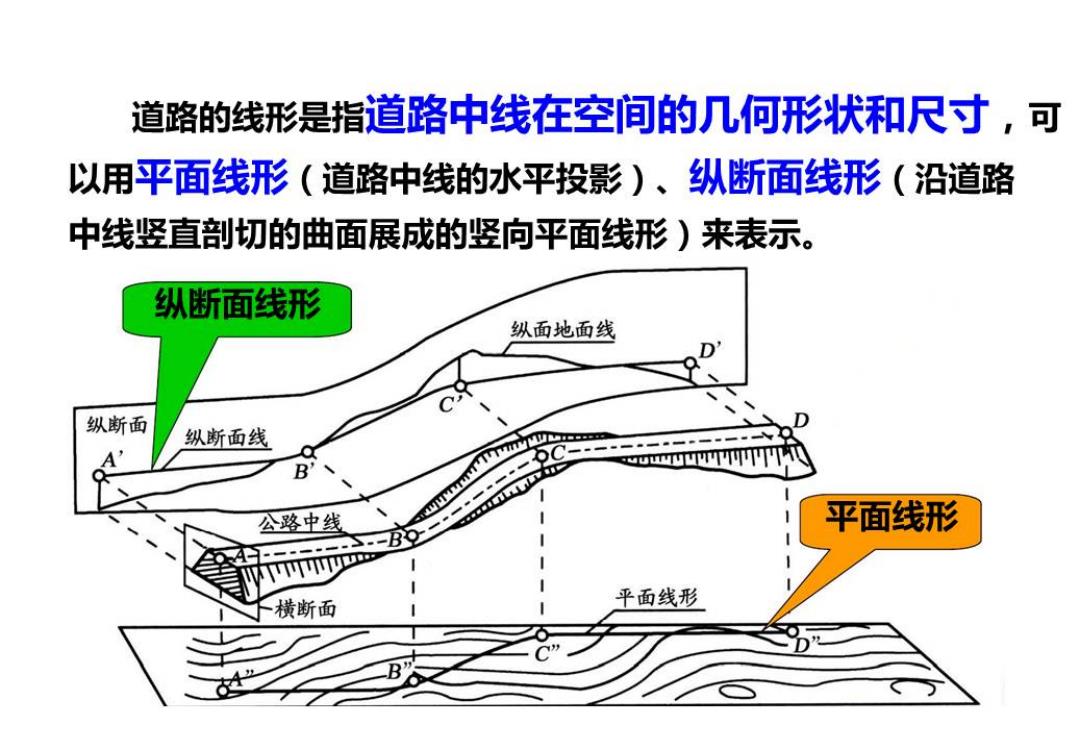

道路的线形是指道路中线在空间的几何形状和尺寸，可 以用平面线形（道路中线的水平投影）、纵断面线形（沿道路 中线竖直剖切的曲面展成的竖向平面线形)来表示。 纵断面线形 纵面地面线 纵断面 纵断面线 B LMMEAMKANARGINMUAA 公路中线 平面线形 TTTTUww 横断面 平面线形

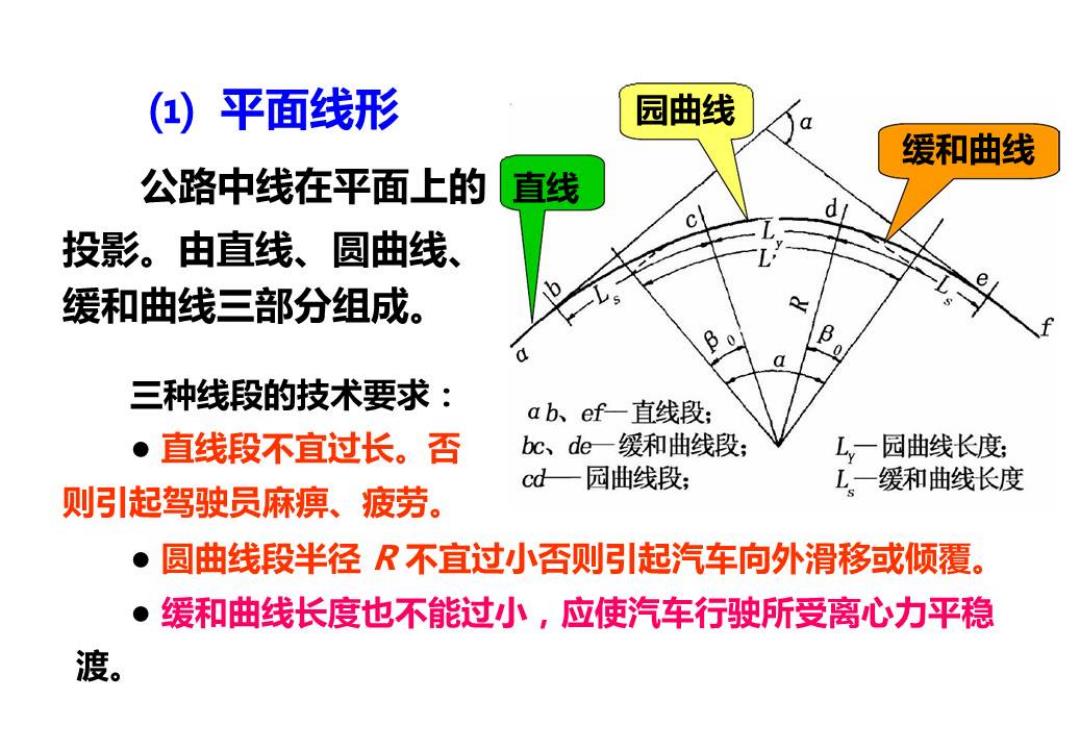

()平面线形 园曲线 缓和曲线 公路中线在平面上的 直线 投影。由直线、圆曲线、 缓和曲线三部分组成。 三种线段的技术要求： ab、ef一直线段： ·直线段不宜过长。否 bc、de一缓和曲线段； L,一园曲线长度 cd一园曲线段； L,一缓和曲线长度 则引起驾驶员麻痹、疲劳。 ·圆曲线段半径R不宜过小否则引起汽车向外滑移或倾覆。 ·缓和曲线长度也不能过小，应使汽车行驶所受离心力平稳 渡

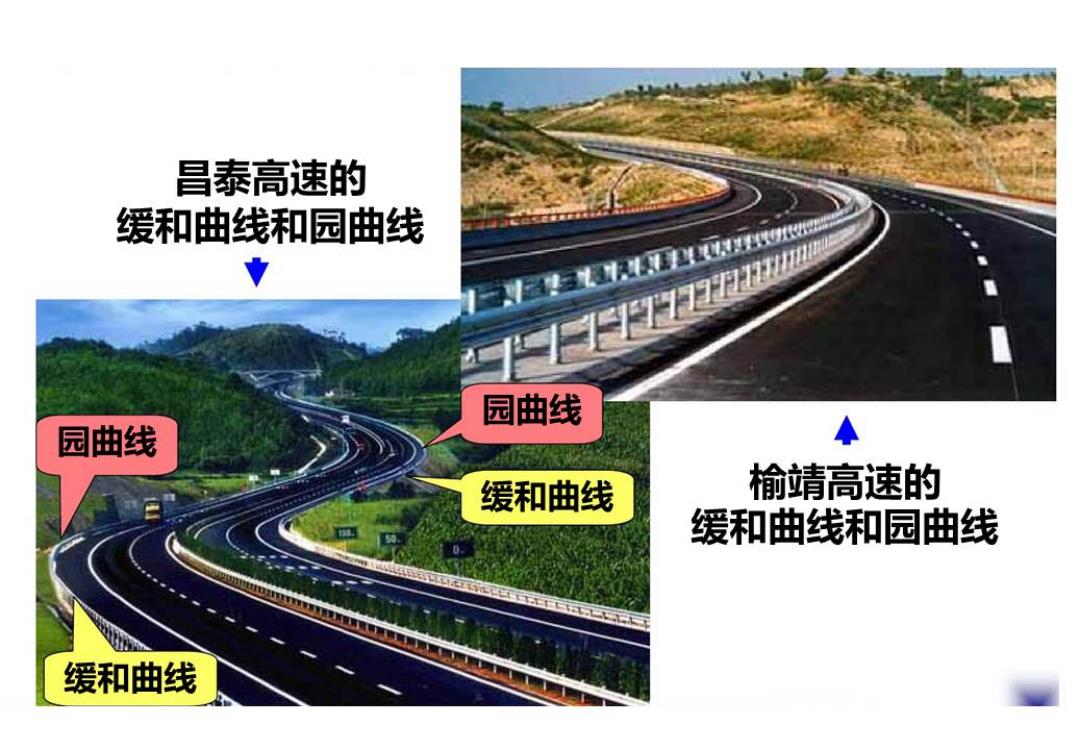

昌泰高速的 缓和曲线和园曲线 园曲线 园曲线 ◆ 缓和曲线 榆靖高速的 缓和曲线和园曲线 缓和曲线

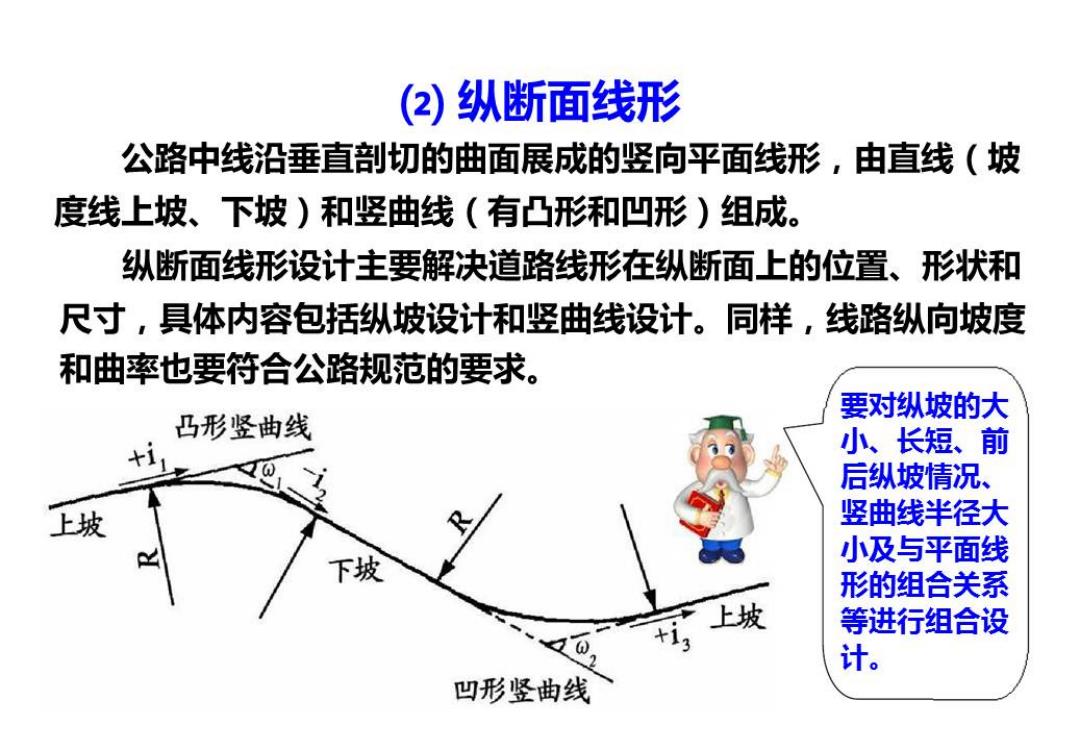

(2)纵断面线形 公路中线沿垂直剖切的曲面展成的竖向平面线形，由直线（坡 度线上坡、下坡)和竖曲线（有凸形和凹形）组成。 纵断面线形设计主要解决道路线形在纵断面上的位置、形状和 尺寸，具体内容包括纵坡设计和竖曲线设计。同样，线路纵向坡度 和曲率也要符合公路规范的要求。 要对纵坡的大 凸形竖曲线 +i 小长短、前 后纵坡情况、 上坡 竖曲线半径大 小及与平面线 下坡 形的组合关系 上坡 等进行组合设 计。 凹形竖曲线

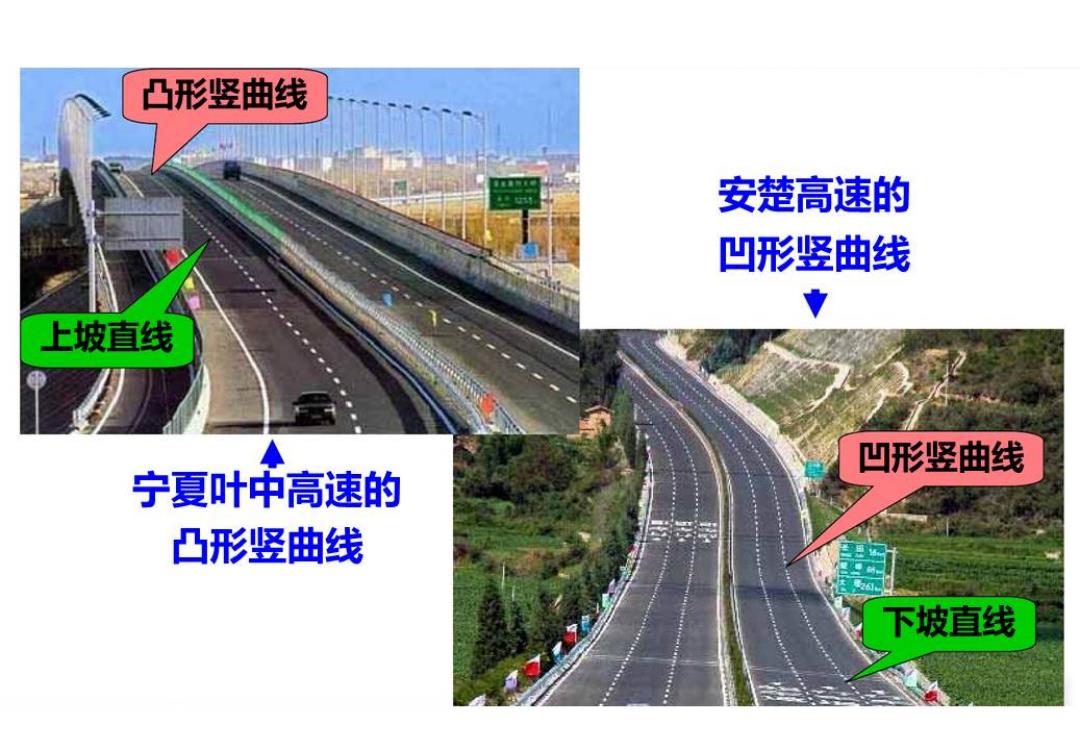

凸形竖曲线 安楚高速的 凹形竖曲线 上坡直线 凹形竖曲线 宁夏叶中高速的 凸形竖曲线 下坡直线
