汽轮机在起动时主要是暖机和冲转，要 求的蒸汽压力和流量不高； 点火过程中从水冷壁甚至过热器流出的 是热水或汽水混合物，不能进入汽轮机 进入汽轮机的蒸汽需具有相应压力下 50℃以上的过热度； ·需要回收利用启动过程中的工质和热量 减少损失
• 汽轮机在起动时主要是暖机和冲转，要 求的蒸汽压力和流量不高； • 点火过程中从水冷壁甚至过热器流出的 是热水或汽水混合物，不能进入汽轮机 ； • 进入汽轮机的蒸汽需具有相应压力下 50℃以上的过热度； • 需要回收利用启动过程中的工质和热量 ，减少损失

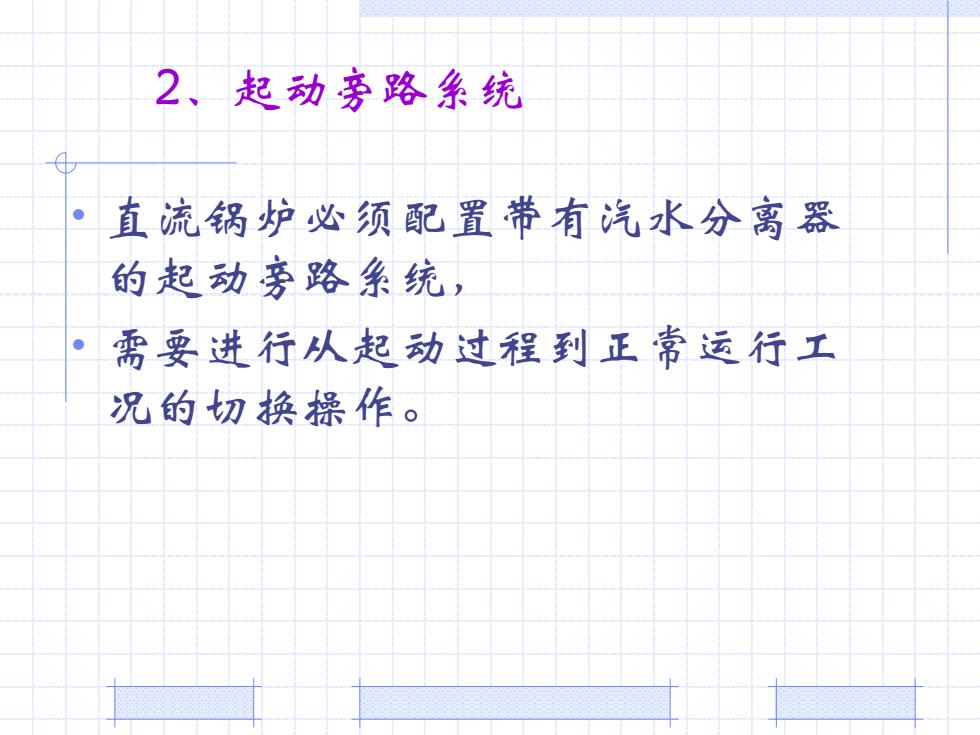

2、起动旁路系统 直流锅炉必须配置带有汽水分离器 的起动旁路系统， 。 需要进行从起动过程到正常运行工 况的切换操作
2、起动旁路系统 • 直流锅炉必须配置带有汽水分离器 的起动旁路系统， • 需要进行从起动过程到正常运行工 况的切换操作
。 起动旁路条统的主要作用是： 1)起动过程中在水冷壁管内建立起 一定的工质流量； 2)回收起动过程排出的工质及其热 量； 3)有利于过渡到纯直流运行； 4)可以缩短起动时间和保护再热器 不致超温
• 起动旁路系统的主要作用是： 1）起动过程中在水冷壁管内建立起 一定的工质流量； 2）回收起动过程排出的工质及其热 量； 3）有利于过渡到纯直流运行； 4）可以缩短起动时间和保护再热器 不致超温

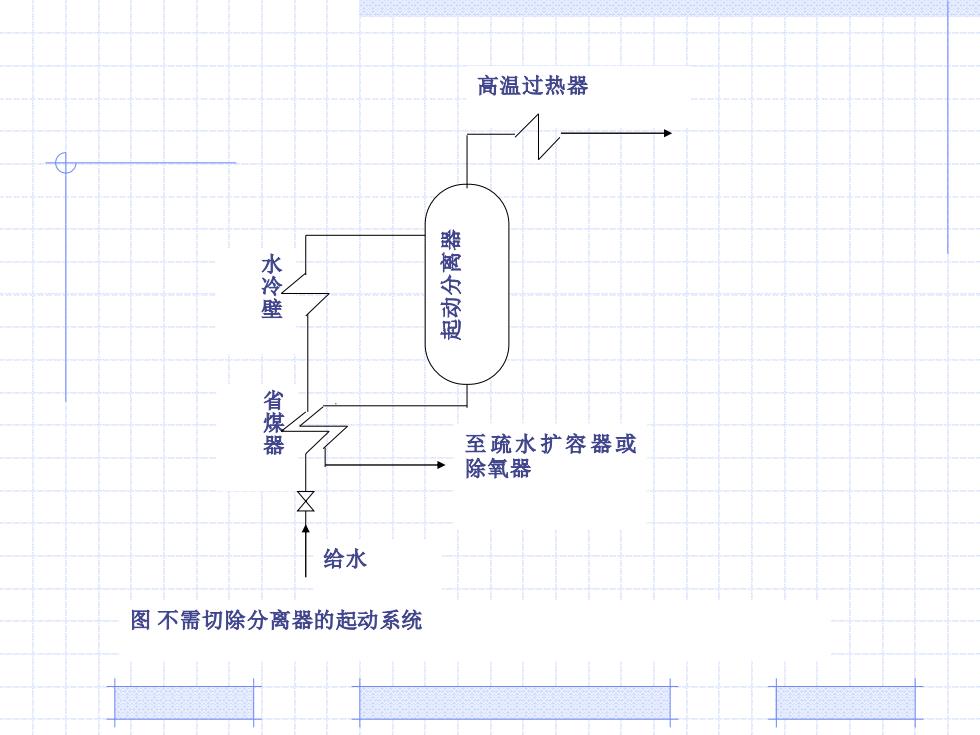

高温过热器 水冷壁 省煤 至疏水扩容器或 除氧器 给水 图不需切除分离器的起动系统
高温过热器 水 冷 壁 起动分离器 图 不需切除分离器的起动系统 至 疏水 扩容 器或 除氧器 给水 省 煤 器
低温过热器 高温过热器 5 4 流 至凝汽器 水冷壁 或除氧器 省煤器 起动分离器 给水 至除氧器水箱 图需切除分离器的起动系统
1 2 3 4 5 节 流 管 束 水 冷 壁 起动分离器 图 需切除分离器的起动系统 至除氧器水箱 低温过热器 高温过热器 至凝汽器 或除氧器 给水 省 煤 器
