4.2.1分段结构 1.已初始化段 >包含程序代码、常数表格和数据。已初始化段的值是 不可修改的，因而一般将它们建立在程序存储器中。 >每个段都可以独立的进行重定位，且可访问在其它段 中定义的符号。 主要有： .text段一已初始化段； .data段一已初始化段； .sect段一已初始化段，由汇编器伪指令建立 的自定义段。 11
1.已初始化段 ➢ 包含程序代码、常数表格和数据。已初始化段的值是 不可修改的，因而一般将它们建立在程序存储器中。 ➢ 每个段都可以独立的进行重定位，且可访问在其它段 中定义的符号。 主要有： .text段——已初始化段； .data段——已初始化段； .sect段——已初始化段，由汇编器伪指令建立 的自定义段。 11 4.2.1分段结构

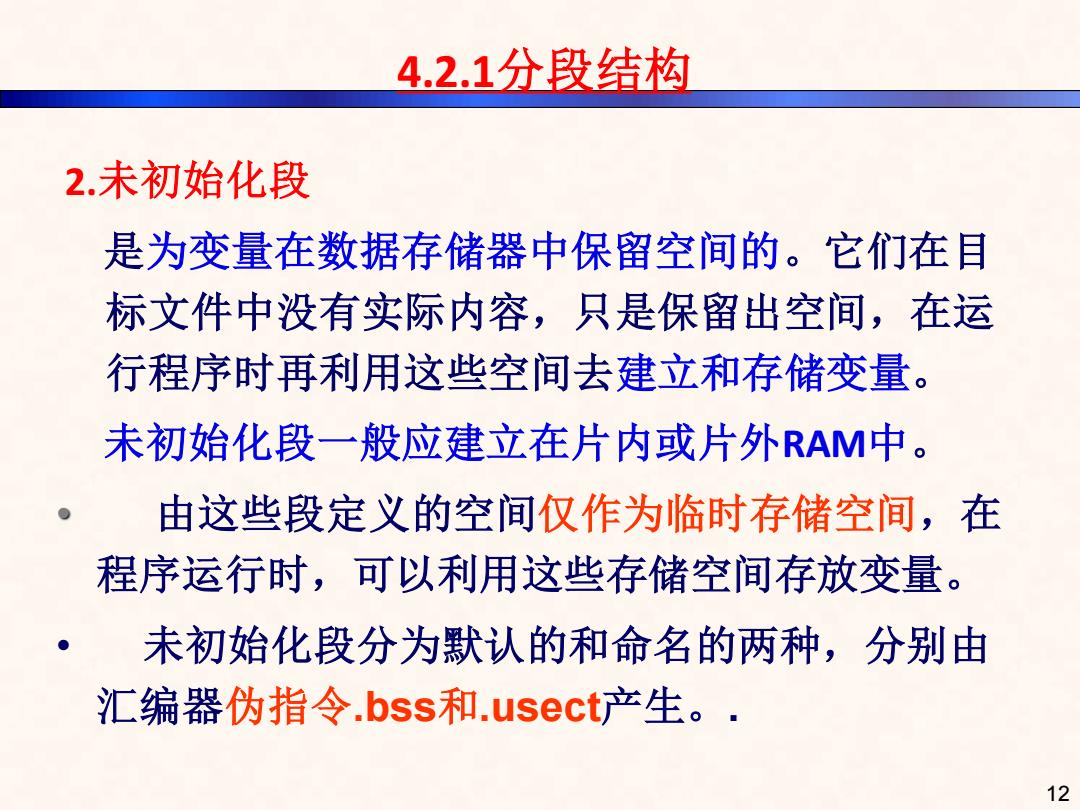

4.2.1分段结构 2.未初始化段 是为变量在数据存储器中保留空间的。它们在目 标文件中没有实际内容，只是保留出空间，在运 行程序时再利用这些空间去建立和存储变量。 未初始化段一般应建立在片内或片外RAM中。 由这些段定义的空间仅作为临时存储空间，在 程序运行时，可以利用这些存储空间存放变量。 未初始化段分为默认的和命名的两种，分别由 汇编器伪指令.bss和.usectj产生。. 12
2.未初始化段 是为变量在数据存储器中保留空间的。它们在目 标文件中没有实际内容，只是保留出空间，在运 行程序时再利用这些空间去建立和存储变量。 未初始化段一般应建立在片内或片外RAM中。 • 由这些段定义的空间仅作为临时存储空间，在 程序运行时，可以利用这些存储空间存放变量。 • 未初始化段分为默认的和命名的两种，分别由 汇编器伪指令.bss和.usect产生。. 12 4.2.1分段结构

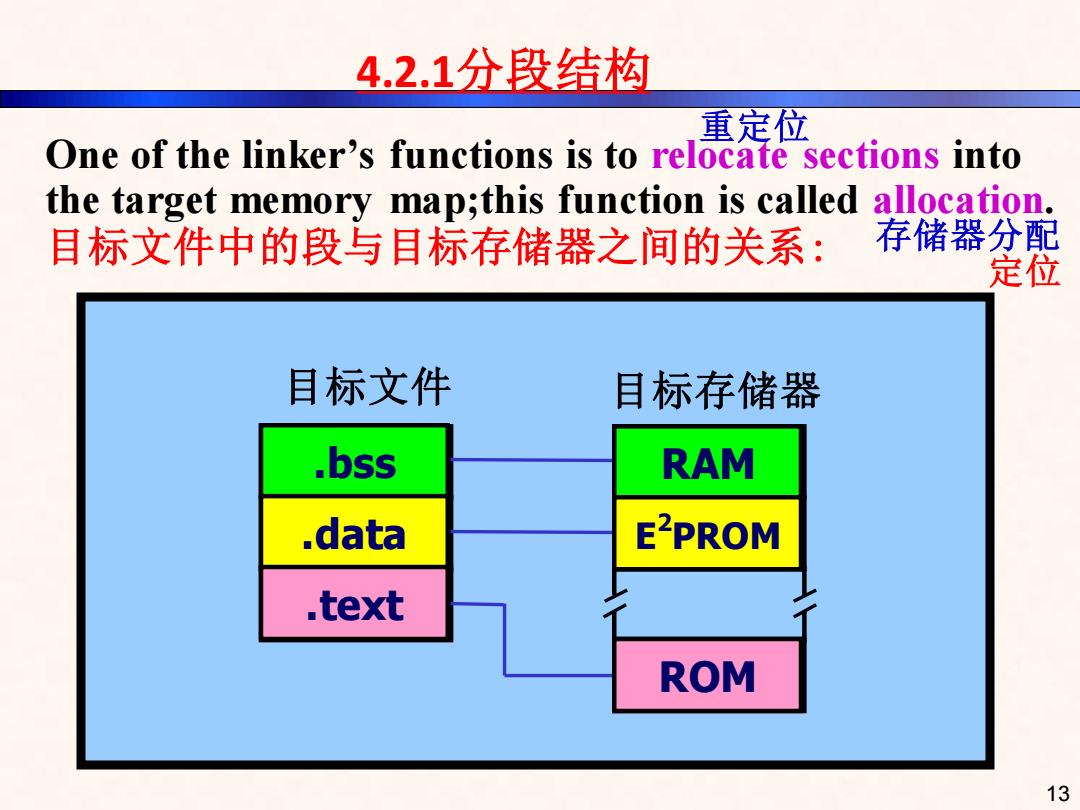

4.2.1分段结构 重定位 One of the linker's functions is to relocate sections into the target memory map;this function is called allocation. 目标文件中的段与目标存储器之间的关系： 存储器分配 定位 目标文件 目标存储器 .bss RAM .data E2PROM .text ROM 13
One of the linker’s functions is to relocate sections into the target memory map;this function is called allocation. 目标文件中的段与目标存储器之间的关系: 目标文件 目标存储器 .bss .data .text RAM E 2 PROM ROM 13 4.2.1分段结构 存储器分配 重定位 定位

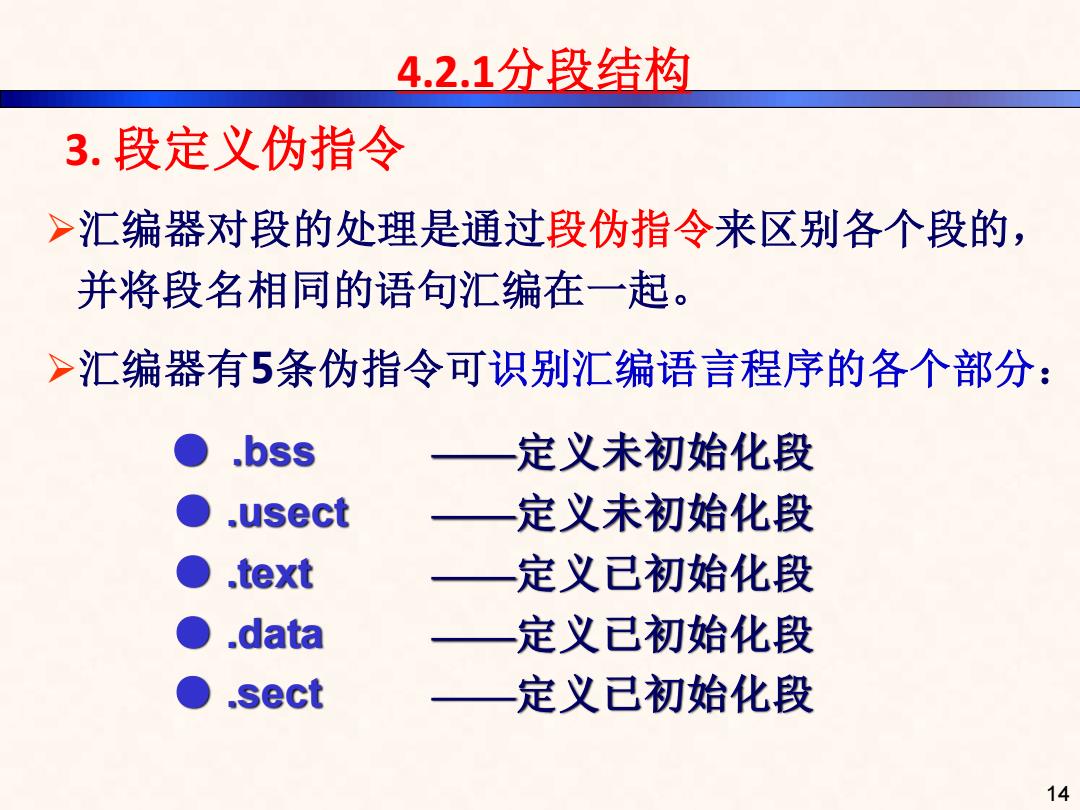

4.2.1分段结构 3.段定义伪指令 >汇编器对段的处理是通过段伪指令来区别各个段的， 并将段名相同的语句汇编在一起。 >汇编器有5条伪指令可识别汇编语言程序的各个部分： .bss 定义未初始化段 .usect 定义未初始化段 ●.text 定义已初始化段 ● .data 定义己初始化段 ● .sect —定义已初始化段 14
3. 段定义伪指令 ➢汇编器对段的处理是通过段伪指令来区别各个段的， 并将段名相同的语句汇编在一起。 ➢汇编器有5条伪指令可识别汇编语言程序的各个部分： ● .bss ● .usect ● .text ● .data ● .sect ——定义未初始化段 ——定义未初始化段 ——定义已初始化段 ——定义已初始化段 ——定义已初始化段 14 4.2.1分段结构
4.2.1分段结构 ·定义已初始化段的伪指令 .text [段起点] .data [段起点] .sect “段名”[段起点] 段起点一是任选项。 若选用，它为段程序计数器SPC定义一个起始值。 若默认，则SPC从0开始。 15
• 定义已初始化段的伪指令 .text [段起点] .data [段起点] .sect “段名”[,段起点] 段起点——是任选项。 若选用，它为段程序计数器SPC定义一个起始值。 若默认，则SPC从0开始。 15 4.2.1分段结构
