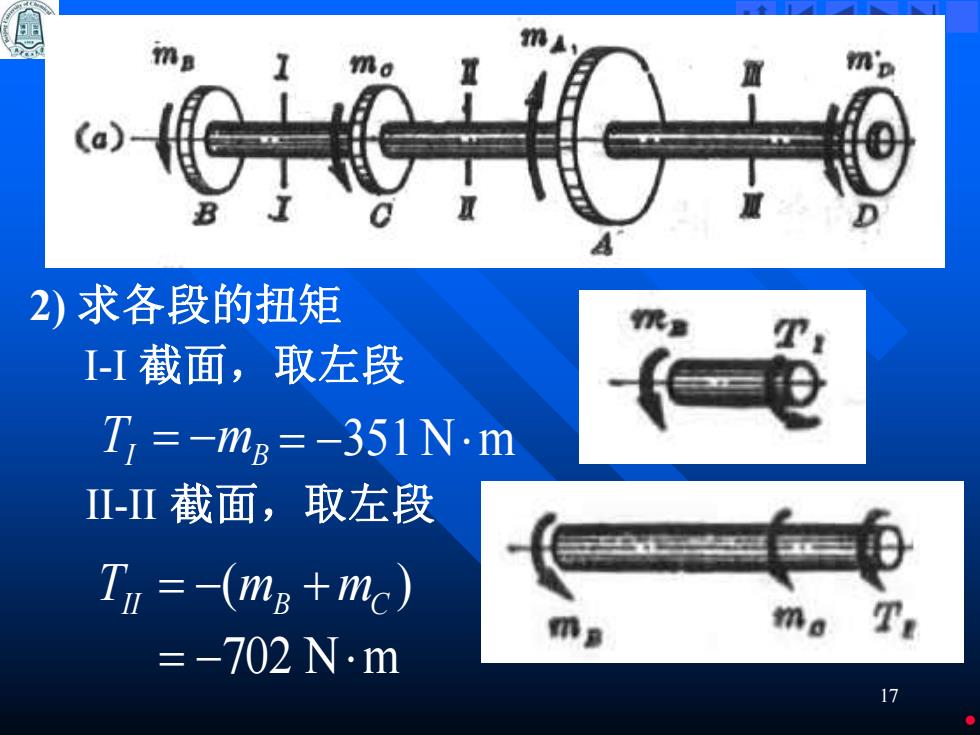

ihei m'p (a)- 2)求各段的扭矩 T I-I截面，取左段 T,=-mg=-351N.m Ⅱ-Ⅱ截面，取左段 Tu =-(mg +mc) =-702N.m
17 2) 求各段的扭矩 I-I 截面，取左段 TI = −mB = −351 Nm II-II 截面，取左段 ( ) TII = − mB + mC = −702 Nm

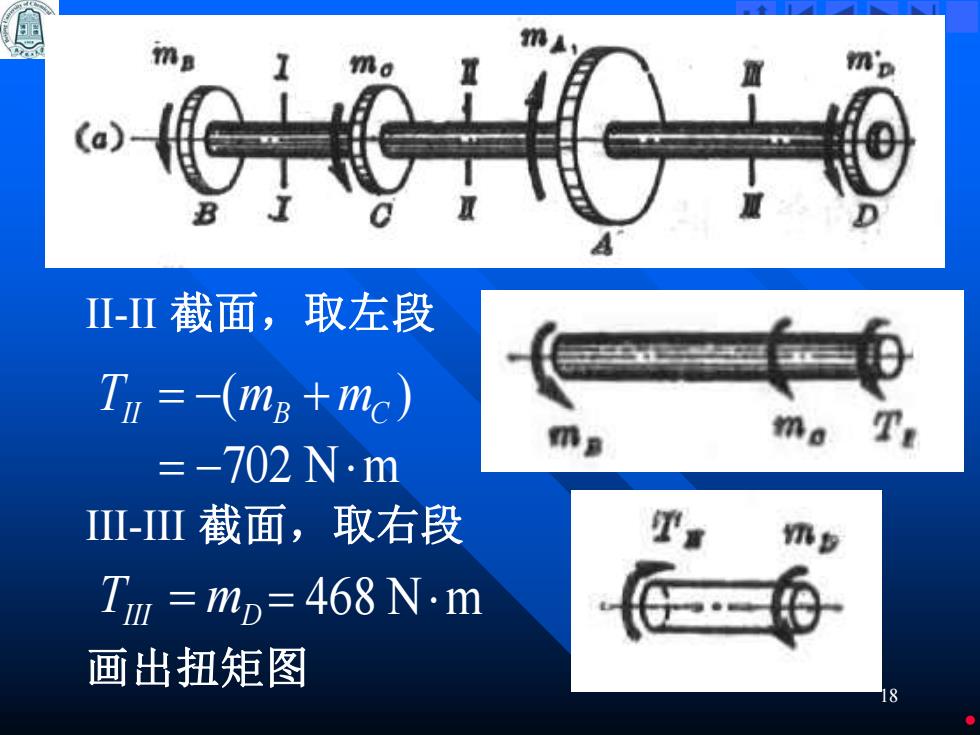

wee I-Ⅱ截面，取左段 Tn =-(mg +mc) =-702N.m Ⅱ-I截面，取右段 Tm mp=468 N.m 画出扭矩图
18 II-II 截面，取左段 ( ) TII = − mB + mC = −702 Nm III-III 截面，取右段 TIII = mD = 468 Nm 画出扭矩图

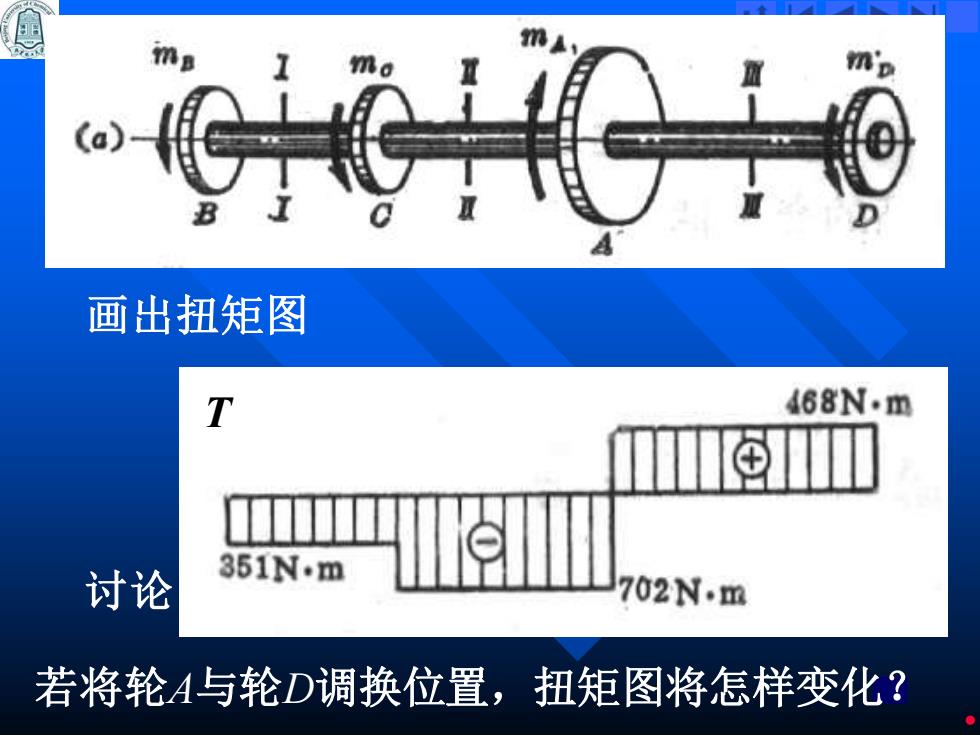

m'p H19 (a) 画出扭矩图 468N.m 讨论 351N.m 702N.m 若将轮A与轮D调换位置，扭矩图将怎样变化？
19 画出扭矩图 T 讨论 若将轮A与轮D调换位置，扭矩图将怎样变化？

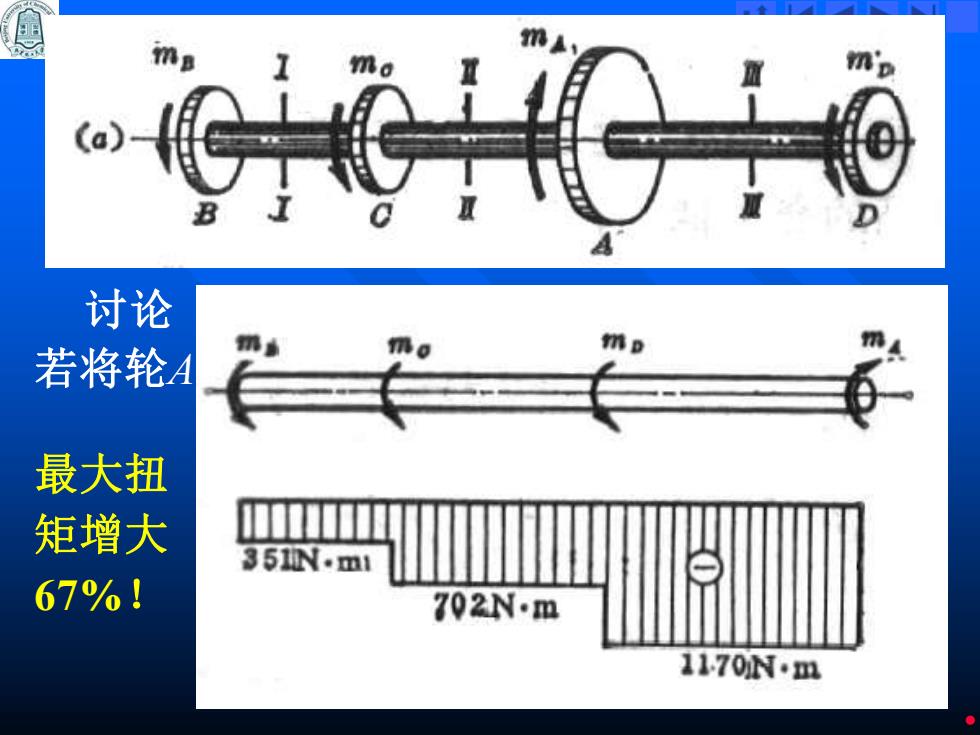

eee 讨论 若将轮A 最大扭 矩增大 35IN.mi 67%! 702Nm 1170N·m
20 讨论 若将轮A与轮D调换位置，扭矩图将怎样变化？ 最大扭 矩增大 67%！

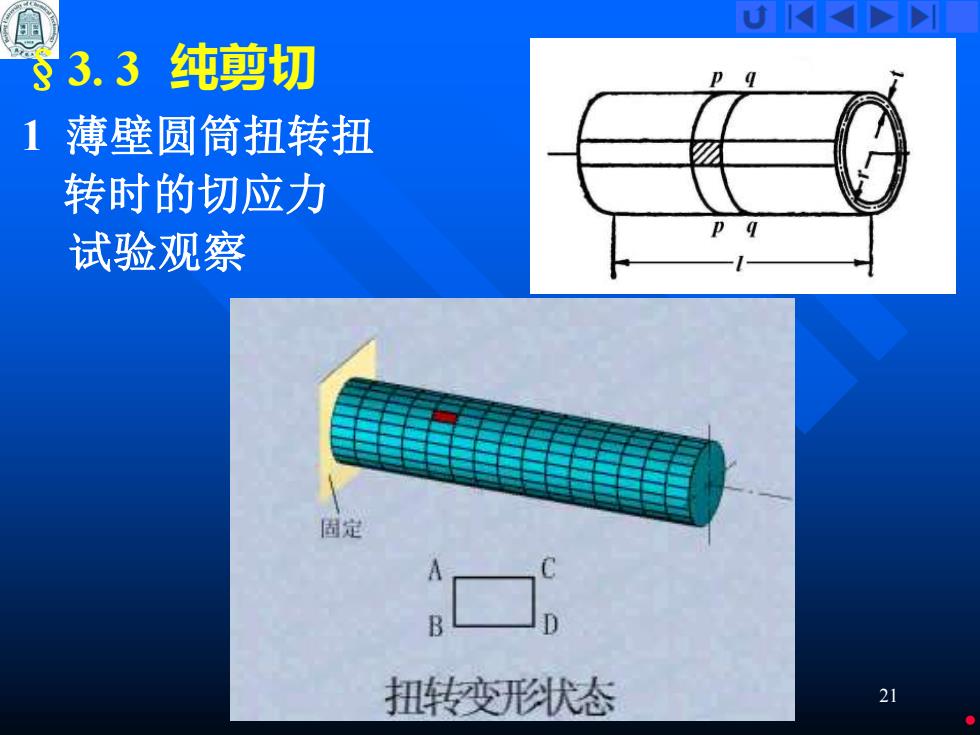

U K §3.3 纯剪切 1薄壁圆筒扭转扭 转时的切应力 试验观察 固定 扭转变形状态 21
21 §3. 3 纯剪切 1 薄壁圆筒扭转扭 转时的切应力 试验观察
