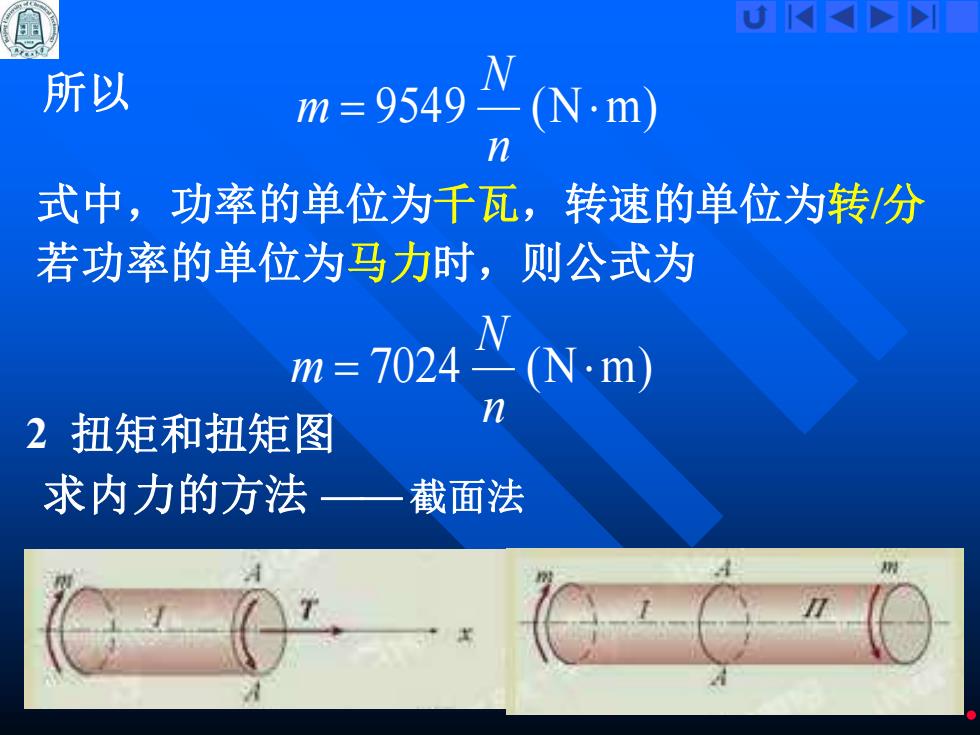

U K 所以 m= 9549 (N.m) n 式中，功率的单位为千瓦，转速的单位为转/分 若功率的单位为马力时，则公式为 m=7024 (N.m) 2扭矩和扭矩图 求内力的方法一 截面法
12 = 9549 (Nm) n N 所以 m 式中，功率的单位为千瓦，转速的单位为转/分 若功率的单位为马力时，则公式为 = 7024 (Nm) n N m 2 扭矩和扭矩图 求内力的方法 ⎯⎯ 截面法

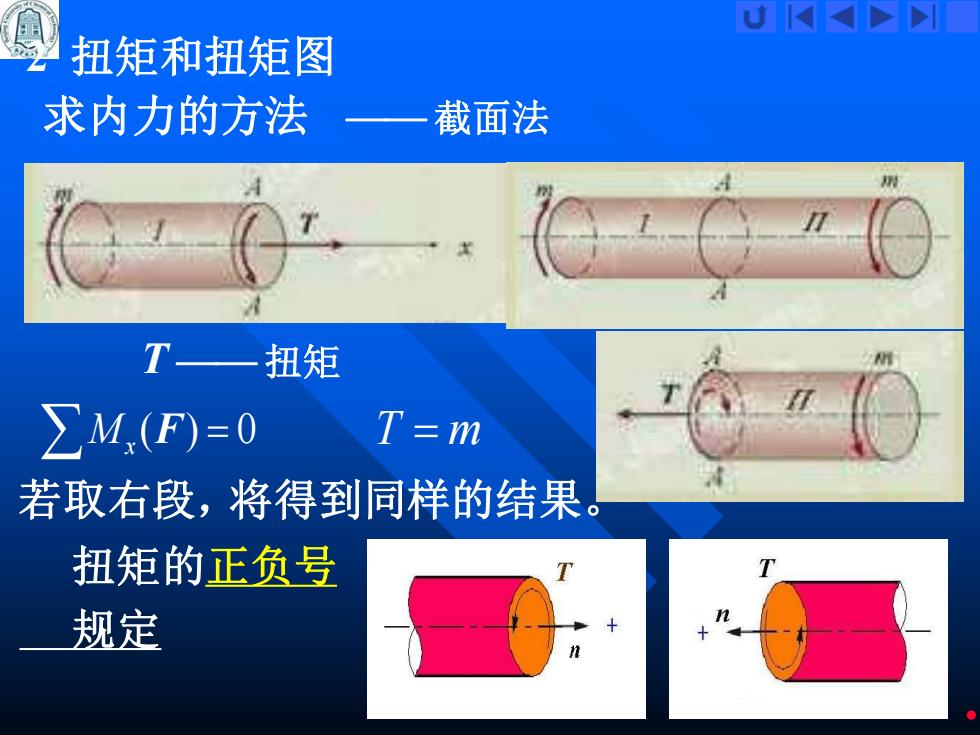

扭矩和扭矩图 求内力的方法 一截面法 T一扭矩 ∑M,(F)=0 T=m 若取右段，将得到同样的结果 扭矩的正负号 规定
13 2 扭矩和扭矩图 求内力的方法 ⎯⎯ 截面法 (F) = 0 Mx T = m T ⎯⎯ 扭矩 若取右段，将得到同样的结果。 扭矩的正负号 规定

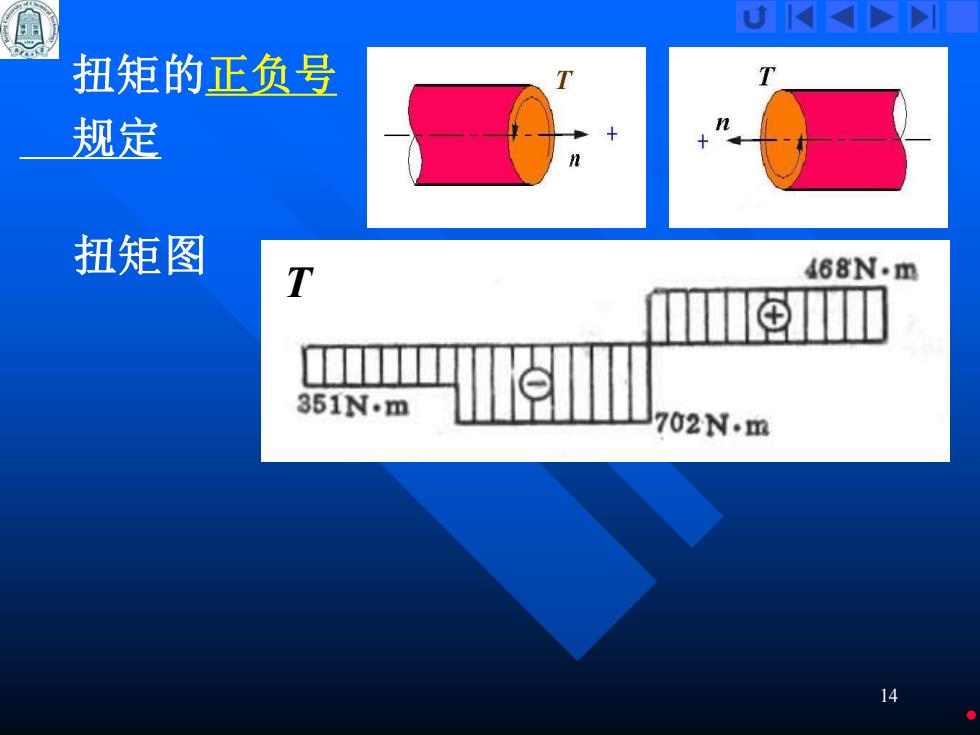

U K 扭矩的正负号 规定 扭矩图 468N.m 351N.m 702N,m 14
14 扭矩的正负号 规定 扭矩图 T

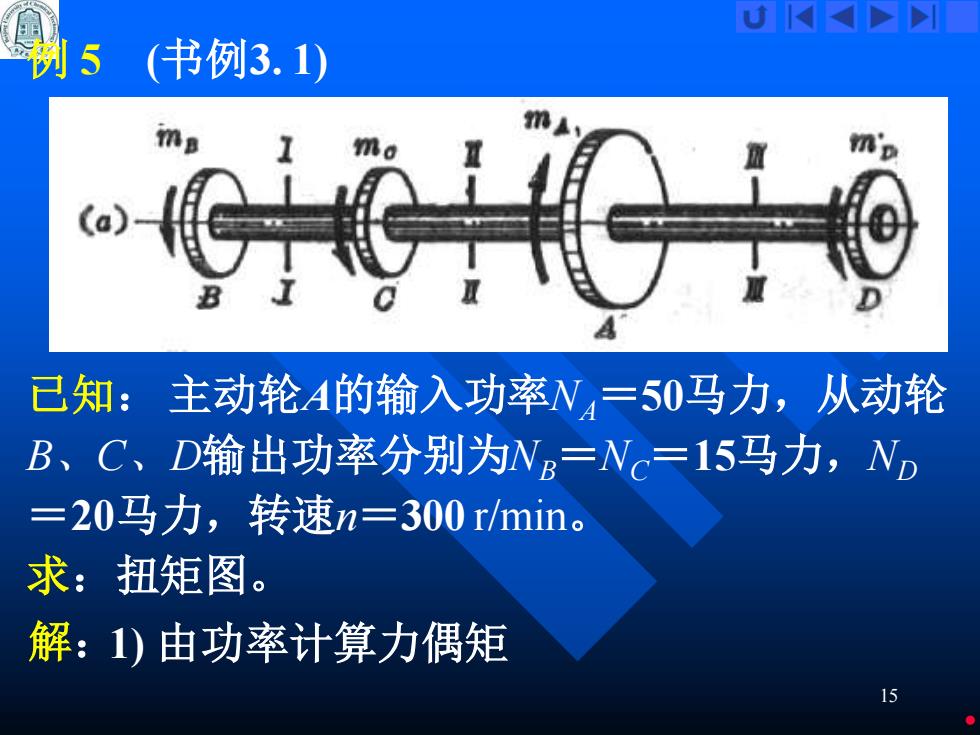

U K 例5 (书例3.1) mo 已知：主动轮A的输入功率N=50马力，从动轮 B、C、D输出功率分别为NB=Nc=15马力，ND =20马力，转速n=300r/min。 求：扭矩图。 解：1)由功率计算力偶矩
15 例 5 (书例3. 1) 已知： 主动轮A的输入功率NA ＝50马力，从动轮 B、C、D输出功率分别为NB ＝NC ＝15马力，ND ＝20马力，转速n＝300 r/min。 求：扭矩图。 解：1) 由功率计算力偶矩

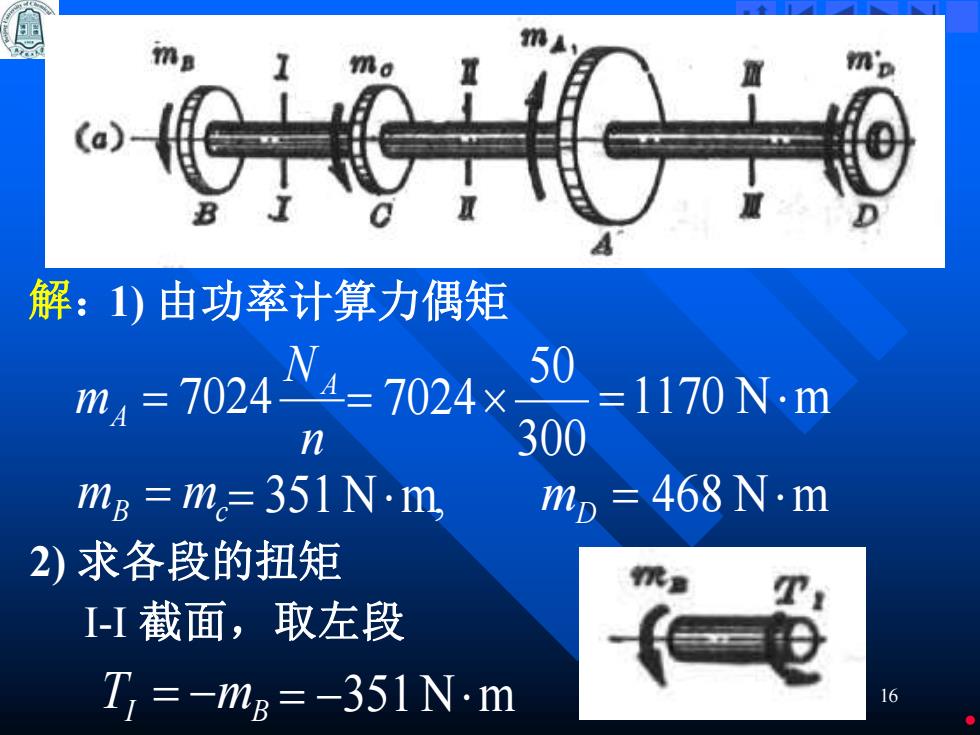

(a)- 解：1)由功率计算力偶矩 m,=7024V=7024 50 =1170Nm n 300 mg =m=351N.m mp 468N-m 2)求各段的扭矩 I-I截面，取左段 T,=-mg=-351N-m
16 解：1) 由功率计算力偶矩 n N m A A = 7024 300 50 = 7024 =1170 Nm mB = mc = 351 Nm, mD = 468 Nm 2) 求各段的扭矩 I-I 截面，取左段 TI = −mB = −351 Nm
