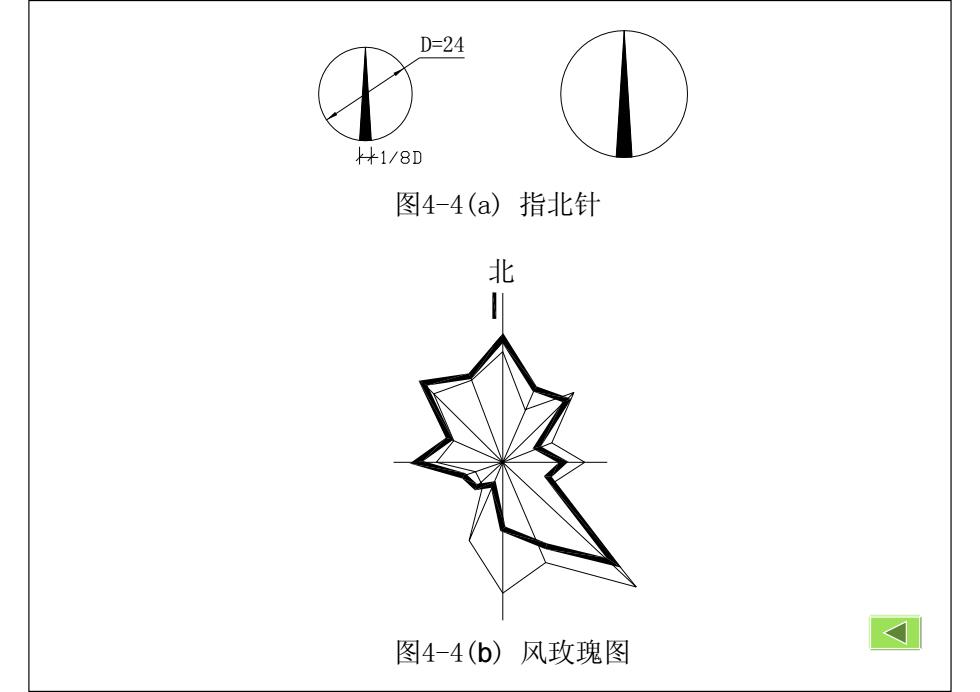

D=24 k+1/8D 图4-4(a)指北针 北 图4-4(b)风玫瑰图
16 图4-4(a) 指北针 图4-4( b) 风玫瑰图 D=24 北

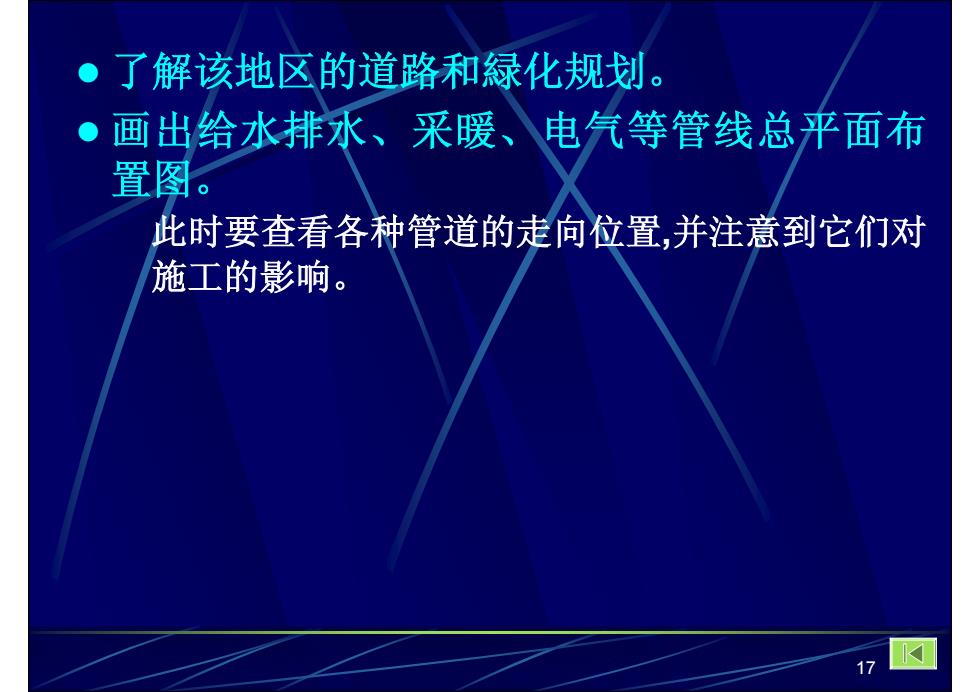

·了解该地区的道路和緑化规划。 ● 画出给水排水、采暖、电气等管线总平面布 置图。 此时要查看各种管道的走向位置，并注意到它们对 施工的影响。 17
17 z 了解该地区的道路和緑化规划。 z 画出给水排水、采暖、电气等管线总平面布 置图。 此时要查看各种管道的走向位置,并注意到它们对 施工的影响
§5-23 建筑平、立、剖面图 建筑图是用正投影原理绘制 用立面图及屋项平面图表示建筑的外部 用楼层平面图及剖面图表示其内部 用大样图表示细部做法 18
18 §5-2 建筑平、立、剖面图 建筑图是用正投影原理绘制 用立面图及屋顶平面图表示建筑的外部 用楼层平面图及剖面图表示其内部 用大样图表示细部做法

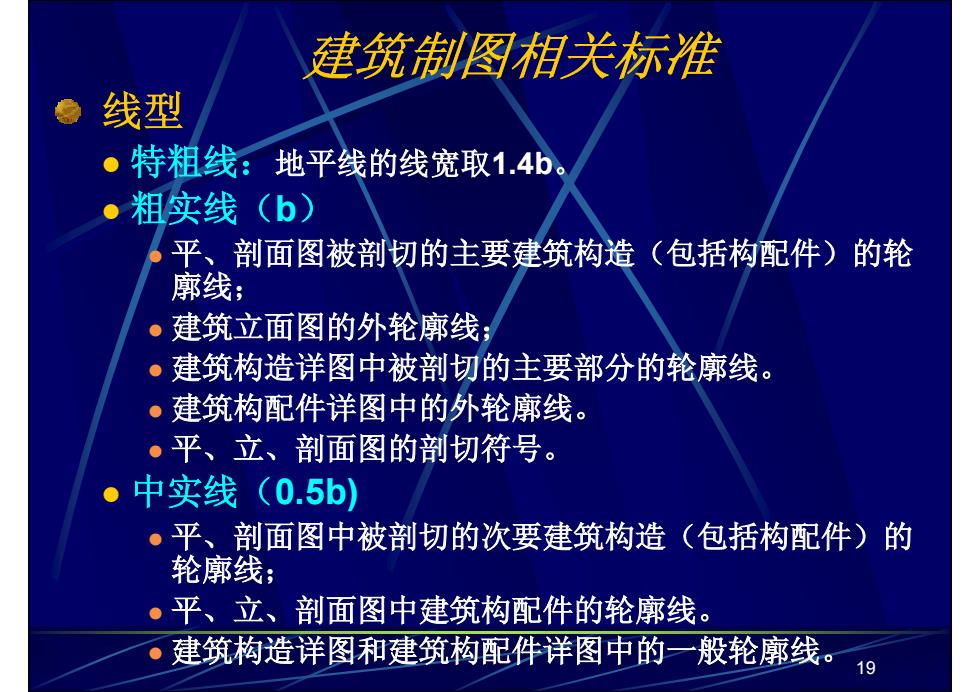

建筑制图相关标准 ● 线型 ●特粗线：地平线的线宽取1.4b。 ●粗实线(b) 平、剖面图被剖切的主要建筑构造（包括构配件)的轮 廓线； 建筑立面图的外轮廓线 ●建筑构造详图中被剖切的主要部分的轮廓线。 。建筑构配件详图中的外轮廓线。 。平、立、剖面图的切符号。 中实线(0.5b) ●平、剖面图中被剖切的次要建筑构造（包括构配件）的 轮廓线； 。平、立、剖面图中建筑构配件的轮廓线。 建筑构造详图和建筑构配件详图中的一般轮廓线。 19
19 线型 z 特粗线：地平线的线宽取1.4b。 z 粗实线（b） z 平、剖面图被剖切的主要建筑构造（包括构配件）的轮 廓线； z 建筑立面图的外轮廓线； z 建筑构造详图中被剖切的主要部分的轮廓线。 z 建筑构配件详图中的外轮廓线。 z 平、立、剖面图的剖切符号。 z 中实线（0.5b) z 平、剖面图中被剖切的次要建筑构造（包括构配件）的 轮廓线； z 平、立、剖面图中建筑构配件的轮廓线。 z 建筑构造详图和建筑构配件详图中的一般轮廓线。 建筑制图相关标准

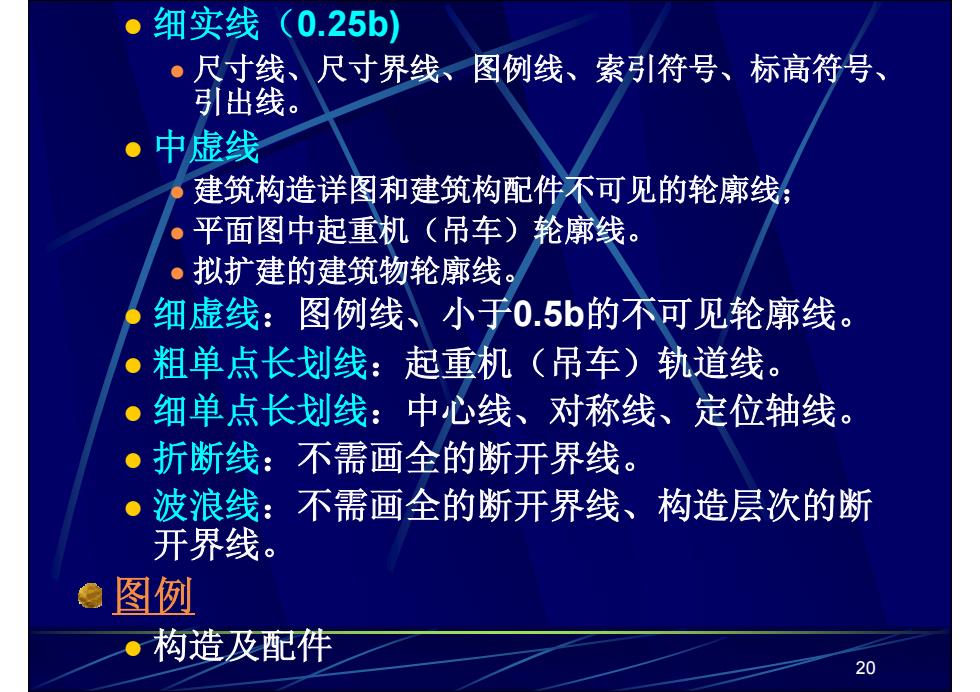

●细实线(0.25b) ·尺寸线、尺寸界线、图例线、 索引符号、标高符号、 引出线。 中虚线 建筑构造详图和建筑构配件不可见的轮廓线； 平面图中起重机（吊车）轮廓线。 ●拟扩建的建筑物轮廓线。 细虚线：图例线、小于0.5b的不可见轮廓线。 ·粗单点长划线：起重机（吊车）轨道线。 ·细单点长划线：中心线、对称线、定位轴线。 ·折断线：不需画全的断开界线。 波浪线： 不需画全的断开界线、构造层次的断 开界线。 图例 ●构造及配件 20
20 z 细实线（0.25b) z 尺寸线、尺寸界线、图例线、索引符号、标高符号、 引出线。 z 中虚线 z 建筑构造详图和建筑构配件不可见的轮廓线； z 平面图中起重机（吊车）轮廓线。 z 拟扩建的建筑物轮廓线。 z 细虚线：图例线、小于0.5b的不可见轮廓线。 z 粗单点长划线：起重机（吊车）轨道线。 z 细单点长划线：中心线、对称线、定位轴线。 z 折断线：不需画全的断开界线。 z 波浪线：不需画全的断开界线、构造层次的断 开界线。 图例 z 构造及配件
