新建的 风玫 建筑物 瑰图 等高线 与道路中心线 的联系尺过 (8 46.20 700 1940 底层室内地 面的标高 520 4590 拆除的 建筑物 室内外地 平标高标 A 补充 为花超务：只塘枭 图例 施塘 静 XXX设计院 XX小区住宅 市技 此1500 为宏是题燃8住岁·【RA :为恩一解招住建 设计 兰平面图 01
6 底层室内地 面的标高 室内外地 平标高标 与道路中心线 的联系尺寸 等高线 拆除的 建筑物 新建的 建筑物 风玫 瑰图 补充 图例

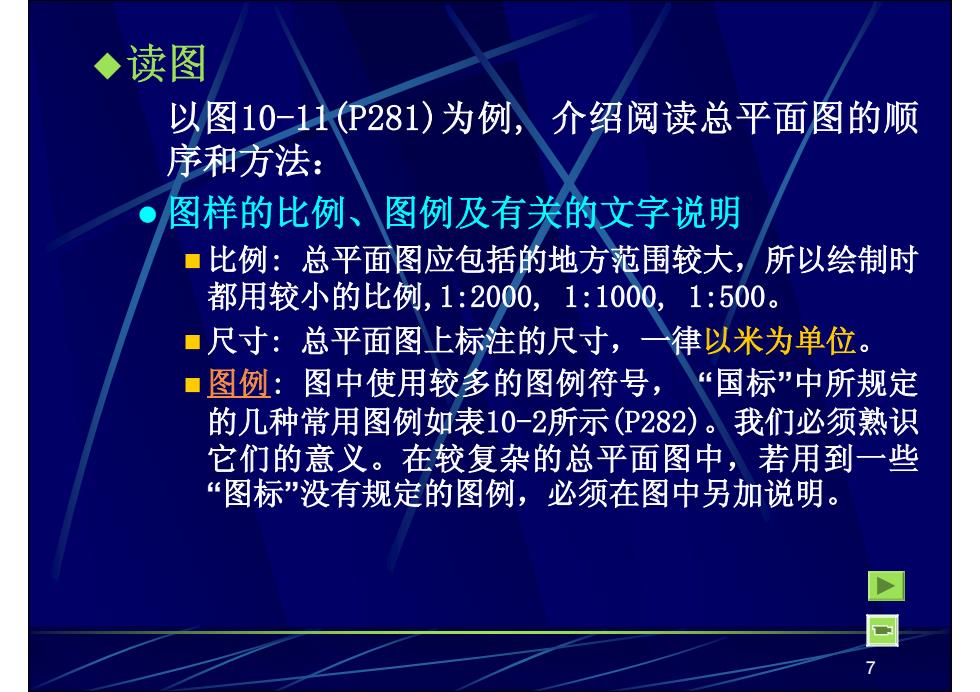

◆读图 以图10-11(P281)为例，介绍阅读总平面图的顺 序和方法： 图样的比例、图例及有关的文字说明 ■比例：总平面图应包括的地方范围较大，所以绘制时 都用较小的比例，1：2000,1：1000,1：500。 ■尺寸：总平面图上标注的尺寸，一律以米为单位。 ■图例：图中使用较多的图例符号，“国标”中所规定 的几种常用图例如表10-2所示(P282)。我们必须熟识 它们的意义。在较复杂的总平面图中，若用到一些 “图标”没有规定的图例，必须在图中另加说明。 7
7 读图 以图10-11(P281)为例, 介绍阅读总平面图的顺 序和方法： z 图样的比例、图例及有关的文字说明 比例: 总平面图应包括的地方范围较大，所以绘制时 都用较小的比例,1:2000, 1:1000, 1:500。 尺寸: 总平面图上标注的尺寸，一律以米为单位。 图例: 图中使用较多的图例符号， “国标”中所规定 的几种常用图例如表10-2所示(P282)。我们必须熟识 它们的意义。在较复杂的总平面图中，若用到一些 “图标”没有规定的图例，必须在图中另加说明
8 01新建建筑物 02原有建筑物 03计划扩建的预留地或建筑物 04拆除的建筑物 05建筑物下面的通道 06散状材料露天堆场 07其它材料露天堆场或露天作业场 08辅砌场地 O000 09散调或散廊 10高架式料仓1 10高架式料仓2 11漏斗式贮仓1 11漏斗式贮仓2 11漏斗式贮仓3 12冷却塔〔池)1 12冷却塔〔池)2
8
13水塔、贮罐1 13水塔、贮罐2 14水池、坑槽1 14水池、坑槽2 15_明溜矿槽（并） 16斜井或平洞 17烟肉 18围墙及大门1 ▣▣■■ 18围墙及大门2 19挡土墙 20挡土墙上设围墙 21.台阶 22漏天桥式起重机 23露天电动葫芦1 23露天电动葫芦2 24_门式起重机1
9
24门式起重机2 25架空索道 26斜坡卷扬机道 27斜坡栈桥（皮带廊等） X500 A50 -050 7785 y6250d B62500 7835 28坐标-测 28坐标-建 29方格网胶叉点标高 30填方区、挖方区、未平整区及零 点线1 30填方区、挖方区、未平整区及零 31填挖边坡 32护坡 33分水谷线 点线2 亚 证 33分水脊线 34洪水淹没线 35地表排水方向 36_截水沟或排水沟
10
