历安毛子代枚大学 8253的原理结构及工作原理 XIDIAN UNIVERSITY 三个工作方式寄存器共占有一个端口地址，如何区分是哪一 个REG? 通过特征位区分 【例】当A1A0=00时，访问的是计数器0 当RD有效进行读操作时，访问的是OL,当WR有效时进行 写操作，访问的是CR 微机原理与系统设计 第九章定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 12
三个工作方式寄存器共占有一个端口地址，如何区分是哪一 个REG ？ 通过特征位区分 【例】当 A1A0=00 时， 访问的是计数器 0 当RD有效进行读操作时，访问的是OL，当WR有效时进行 写操作，访问的是CR 8253的原理结构及工作原理 微机原理与系统设计 第九章 定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 12
历安毛子种枝大学 8253的控制字及工作方式 XIDIAN UNIVERSITY ·8253共有6种工作方式 ·工作于哪种方式，由控制寄存器的内容来设定 ·下图为8253的方式控制寄存器（每位含义背过) D7 D6 D5 D4 D3 D2 D1 DO SC1 sco RL1 RLO M2 MI MO BCD 选择计数通道 读写规则 工作方式 数据类型 微机原理与系统设 第九章定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 13
• 8253共有 6 种工作方式 • 工作于哪种方式，由控制寄存器的内容来设定 • 下图为8253的方式控制寄存器（每位含义背过） SC1 SC0 RL1 RL0 M2 M1 M0 BCD 选择计数通道 读写规则 工作方式 数据类型 D7 D6 D5 D4 D3 D2 D0 D1 8253的控制字及工作方式 微机原理与系统设计 第九章 定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 13

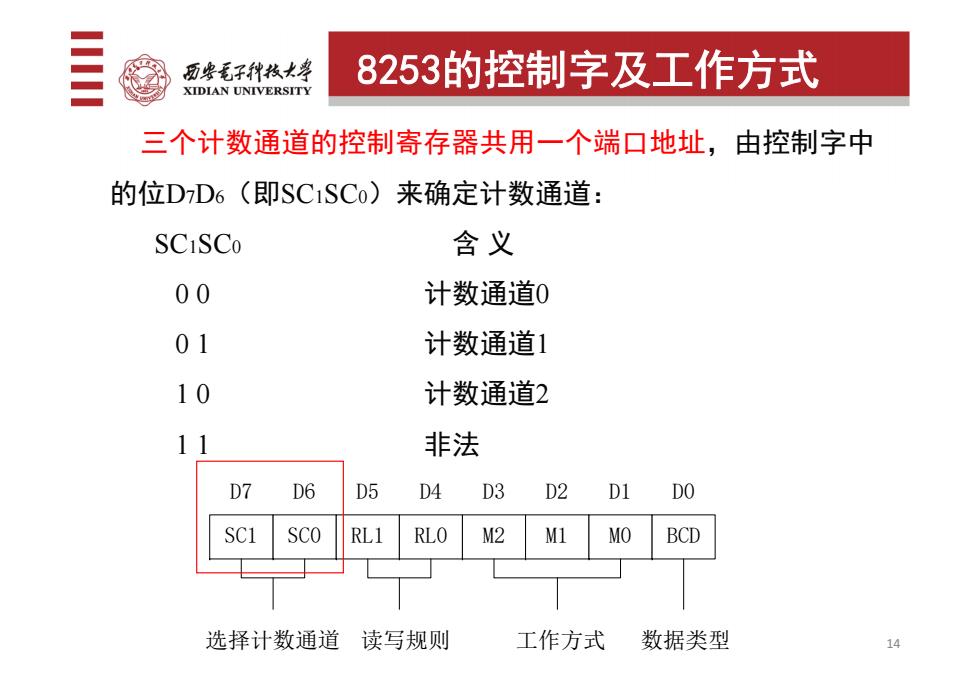

历粤毛子代枝大学 8253的控制字及工作方式 XIDIAN UNIVERSITY 三个计数通道的控制寄存器共用一个端口地址，由控制字中 的位DD6(即SC1SCo)来确定计数通道： SCISCo 含义 00 计数通道0 01 计数通道1 10 计数通道2 11 非法 D7 D6 D5 D4 D3 D2 D1 DO RL RLO M2 MO BCD 选择计数通道 读写规则 工作方式 数据类型 14
三个计数通道的控制寄存器共用一个端口地址，由控制字中 的位 D 7 D 6（即SC1SC 0）来确定计数通道： SC1SC 0 含 义 0 0 计数通道 0 0 1 计数通道 1 1 0 计数通道 2 1 1 非法 SC1 SC0 RL1 RL0 M2 M1 M0 BCD 选择计数通道 读写规则 工作方式 数据类型 D7 D6 D5 D4 D3 D2 D0 D1 8253的控制字及工作方式 14

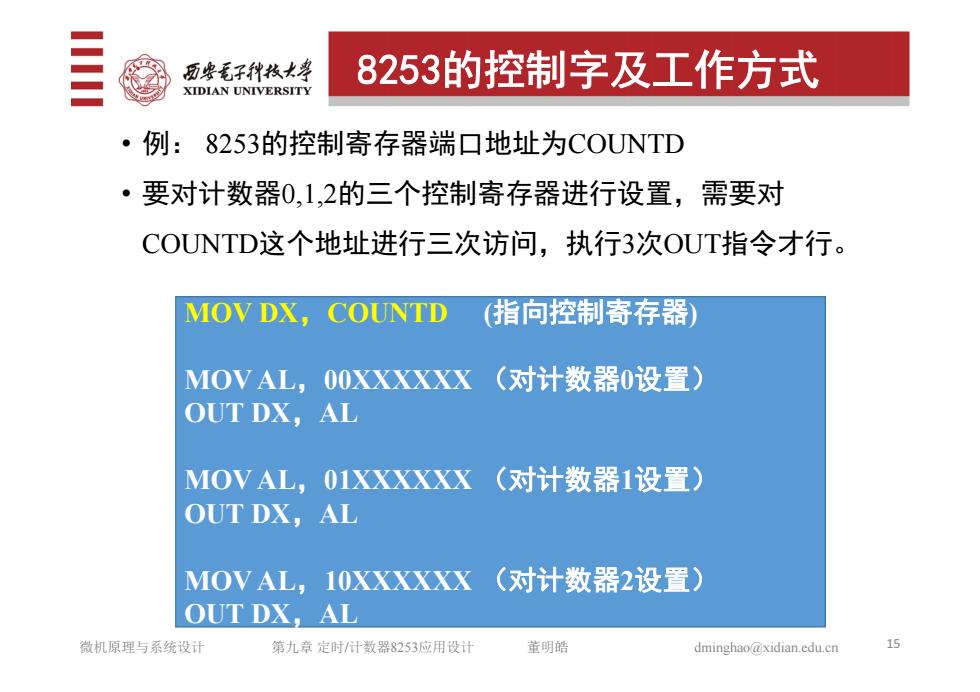

历些毛子种枝大学 8253的控制字及工作方式 XIDIAN UNIVERSITY ·例：8253的控制寄存器端口地址为COUNTD 要对计数器0,1,2的三个控制寄存器进行设置，需要对 COUNTD这个地址进行三次访问，执行3次OUT指令才行。 MOVDX,COUNTD (指向控制寄存器) MOVAL,00XXXXXX (对计数器0设置) OUT DX,AL MOVAL, 01XXXXXX (对计数器1设置) OUT DX,AL MOVAL,10XXXXXX (对计数器2设置) OUT DX,AL 微机原理与系统设计 第九章定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 15
• 例： 8253的控制寄存器端口地址为COUNTD • 要对计数器0,1,2的三个控制寄存器进行设置，需要对 COUNTD这个地址进行三次访问，执行3次OUT指令才行。 MOV DX，COUNTD (指向控制寄存器) MOV AL，00XXXXXX （对计数器0设置） OUT DX，AL MOV AL，01XXXXXX （对计数器1设置） OUT DX，AL MOV AL，10XXXXXX （对计数器2设置） OUT DX，AL 8253的控制字及工作方式 微机原理与系统设计 第九章 定时/计数器8253应用设计 董明皓 dminghao@xidian.edu.cn 15

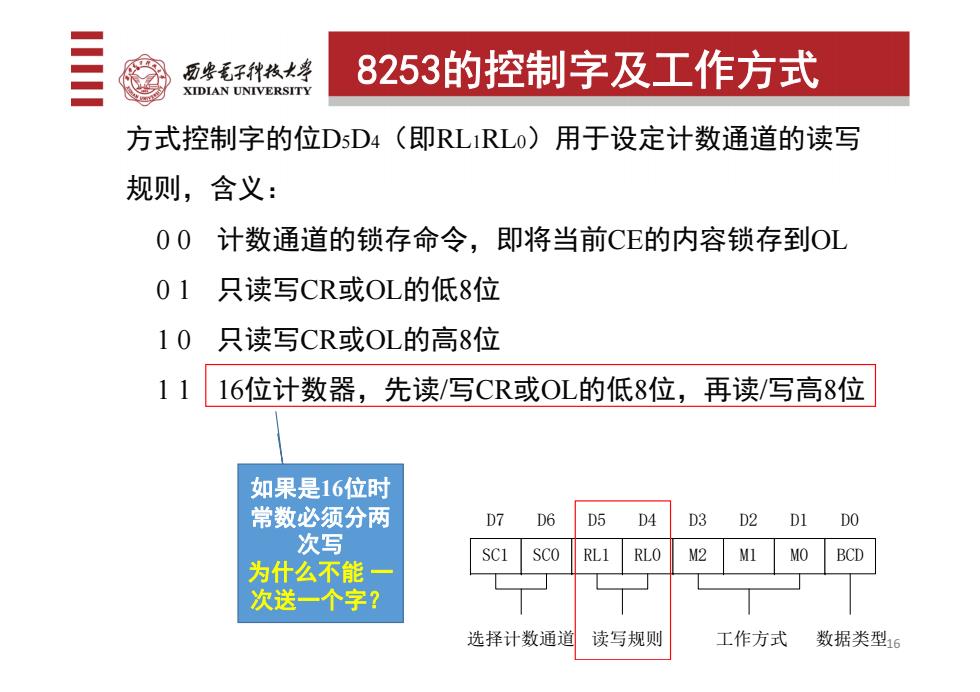

历些毛子种枝大学 8253的控制字及工作方式 XIDIAN UNIVERSITY 方式控制字的位DsD4(即RLRL0)用于设定计数通道的读写 规则，含义： 00计数通道的锁存命令，即将当前CE的内容锁存到OL 01只读写CR或OL的低8位 10只读写CR或OL的高8位 11 16位计数器，先读/写CR或OL的低8位，再读/写高8位 如果是16位时 常数必须分两 D7 D6 D5 D4 D3 D2 DI DO 次写 SCO RL1 RLO M2 MI MO BCD 为什么不能一 次送一个字？ 选择计数通道 读写规则 工作方式 数据类型16
方式控制字的位D5D4（即RL1RL0）用于设定计数通道的读写 规则，含义： 0 0 计数通道的锁存命令，即将当前CE的内容锁存到OL 0 1 只读写CR或OL的低8位 1 0 只读写CR或OL的高8位 1 1 16位计数器，先读/写CR或OL的低8位，再读/写高8位 SC1 SC0 RL1 RL0 M2 M1 M0 BCD 选择计数通道 读写规则 工作方式 数据类型 D7 D6 D5 D4 D3 D2 D0 D1 如果是16位时 常数必须分两 次写 为什么不能 一 次送一个字？ 8253的控制字及工作方式 16
