12 3.背压p2 2今2p0 T不变，T2↓→n,个 但受制于环境温度，不能任意降低 (p2=6kPa,t,=36.17Cp2=4kPa,t,=28.95C) 同时，x2下降 f 0.42 T 0.40 0.38 0.36l 0.34 0.32 2里0 0.30 0.10.20.30.40.50.60.70.80.91.0 S p2/Pa(×1.01325X10) 上游充通大学 2017年3月31日星期五 12 SHANGHAI JIAO TONG UNIVERSITY
2017年3月31日星期五 12 12 3.背压p2 T T 1 2 不变, 但受制于环境温度，不能任意降低 p t p t 2 2 6kPa, 36.17 C; 4kPa, 28.95 C s s 同时，x2下降 2 2p0 t

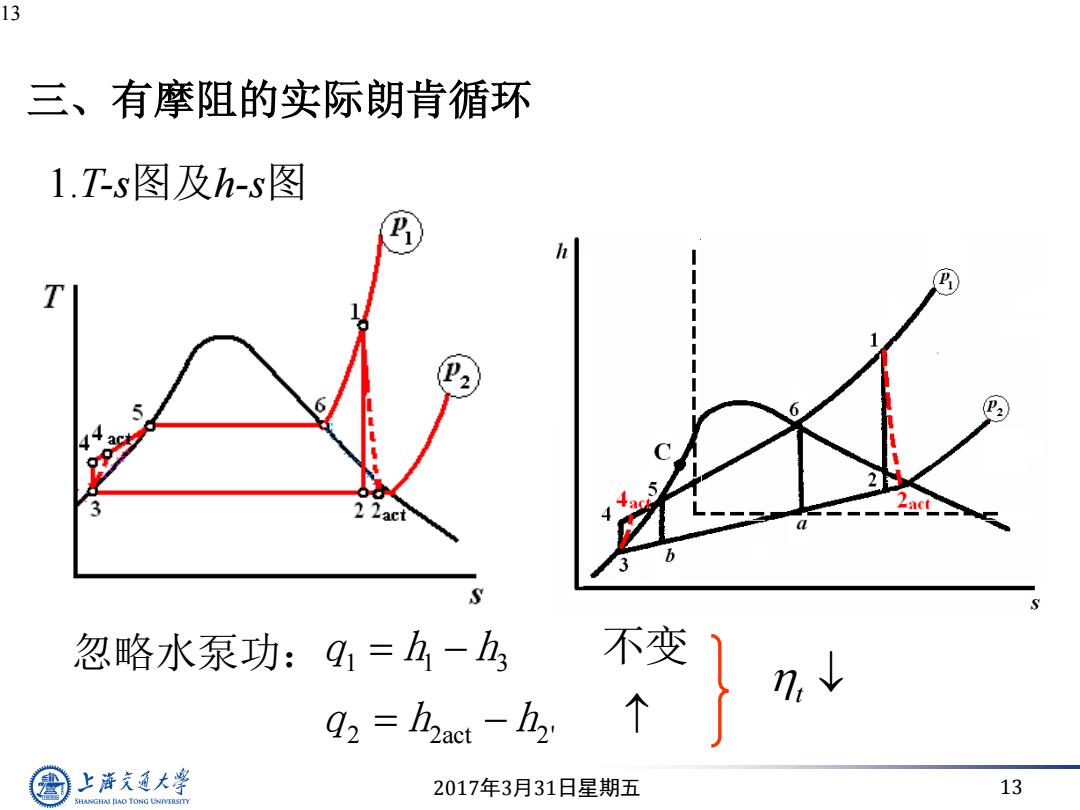

13 三、有摩阻的实际朗肯循环 1.T-s图及h-s图 h T 5 YY 22 act act S S 忽略水泵功：q1=h-五 不} n↓ 上游充通大学 2017年3月31日星期五 13 SHANGHAI JIAO TONG UNIVERSITY
2017年3月31日星期五 13 13 三、有摩阻的实际朗肯循环 1.T-s图及h-s图 忽略水泵功： 2 2act 2' 1 1 3 q h h q h h 不变 t
14 2.不可逆性衡量 a)汽轮机内部相对效率1T(简称汽机效率) Wi.Tact_ h-hzact WiT h-h2 近代大功率汽轮机n在0.92左右 h2act的确定方法： 运行中，测出p2及x2,按h=x2h"+(1-x2)hH' 设计中，选定1T按h2act=h-7r(h-h2) =h2+(1-7r)h-h2) (h,-h2一理想绝热焓降一ideal enthalpy drop, isentropic enthalpy drop 上游究通大粤 2017年3月31日星期五 14 HANGHAI JIAO TONG UNIVERSITY
2017年3月31日星期五 14 14 2.不可逆性衡量 a）汽轮机内部相对效率ηT（简称汽机效率） 1 2 1 2act ,T ,Tact T h h h h w w t t 近代大功率汽轮机ηT在0.92左右 设计中，选定ηT按 2 T 1 2 2act 1 T 1 2 h 1 h h h h h h （h1–h2—理想绝热焓降—ideal enthalpy drop; isentropic enthalpy drop ） h2act的确定方法： 运行中，测出p2及x2，按hx =x2h″+(1-x2 )h′
15 b)装置内部热效率一internal thermal efficiency 忽略水泵功： Wi.Tact h-hzaet nr (h-h2) 7= Wnet.act =7r1 91 g hh hh c) 装置有效热效率ne 考虑机械损失 n。=e=1-ln17, P。一有效轴功率nm一机械效率 941 3.实际内部耗汽率和耗汽量D d 1 h-h 1 do h-hact h -hzact h-h2 ny D =dp P一实际内部功率 上游充通大学 2017年3月31日星期五 15 HANGHAI JLAO TONG UNIVERSIT
2017年3月31日星期五 15 15 c）装置有效热效率ηe T 1 e e m t P q Pe—有效轴功率 ηm—机械效率 3.实际内部耗汽率di和耗汽量Di 1 2 0 1 2act 1 2act 1 2 T 1 1 i i i i i h h d d h h h h h h D d P P 实际内部功率 b）装置内部热效率—internal thermal efficiency 忽略水泵功： net,act ,Tact 1 2 1 2act T 1 1 1 2' 1 2' t T i t w w h h h h q q h h h h 考虑机械损失

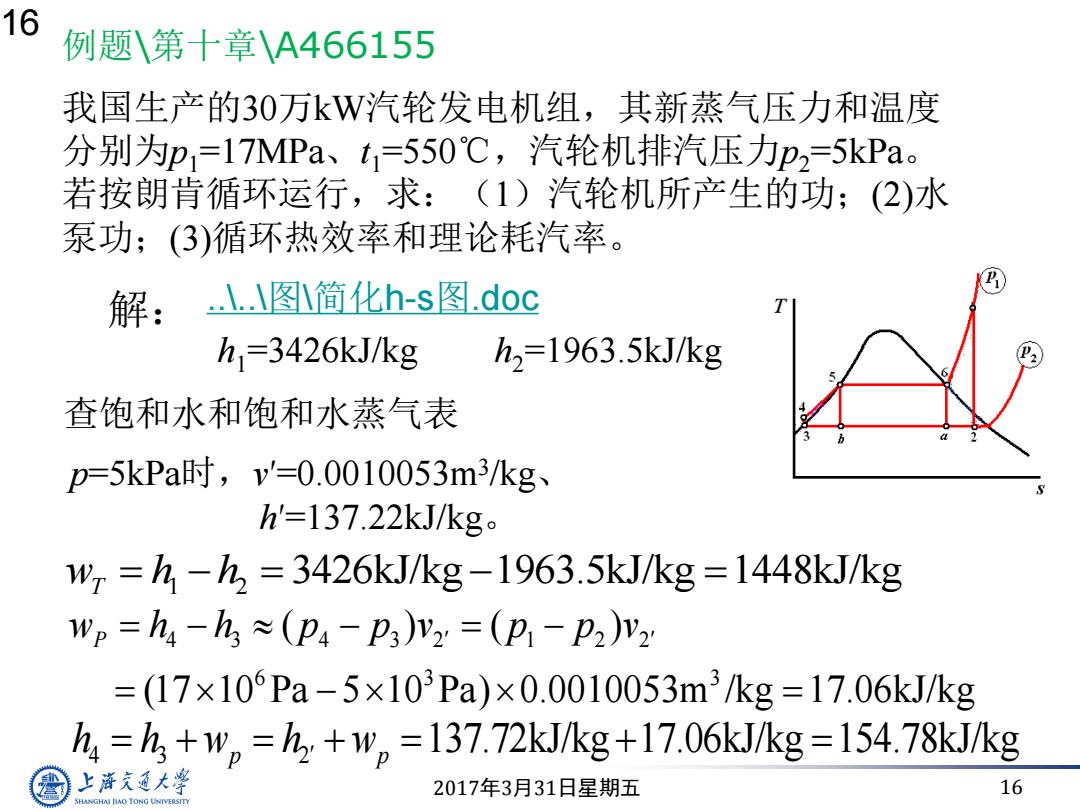

16 例题\第十章\A466155 我国生产的30万kW汽轮发电机组，其新蒸气压力和温度 分别为p,=17MPa、t,=550℃，汽轮机排汽压力p2=5kPa。 若按朗肯循环运行，求：（1)汽轮机所产生的功；(2)水 泵功；(3)循环热效率和理论耗汽率。 解： .l.l图简化h-s图.doc h=3426kJ/kg h2=1963.5kJ/kg 查饱和水和饱和水蒸气表 p=5kPa时，v'=0.0010053m3/kg、 h'=137.22kJ/kg。 w,=h-h=3426kJ/kg-1963.5kJ/kg=1448kJ/kg wp=h4-h≈(p4-p3)y2=(p1-P2)2 =(17×10Pa-5×103Pa)×0.0010053m3/kg=17.06kJ/kg h=h+wp=h+w,=137.72k/kg+17.06k/kg=154.78kJkg 上游充通大粤 2017年3月31日星期五 16 HANGHAI JLAO TONG UNIVERSITY
2017年3月31日星期五 16 16 我国生产的30万kW汽轮发电机组，其新蒸气压力和温度 分别为p1=17MPa、t1=550℃，汽轮机排汽压力p2=5kPa。 若按朗肯循环运行，求：（1）汽轮机所产生的功；(2)水 泵功；(3)循环热效率和理论耗汽率。 解： h1 =3426kJ/kg h2 =1963.5kJ/kg 查饱和水和饱和水蒸气表 p=5kPa时，v′=0.0010053m3 /kg、 h′=137.22kJ/kg。 1 2 3426kJ/kg 1963.5kJ/kg 1448kJ/kg w h h T 4 3 4 3 2 1 2 2 6 3 3 ( ) ( ) (17 10 Pa 5 10 Pa) 0.0010053m /kg 17.06kJ/kg w h h p p v p p v P 4 3 2 137.72kJ/kg 17.06kJ/kg 154.78kJ/kg p p h h w h w ..\..\图\简化h-s图.doc 例题\第十章\A466155
