《园林制图》复习题 三、作图题： 1、己知：如图所示，直线AB和直线CD(CD是侧平直线)的H面和V面投影，判 断空间直线AB和CD是否相交。 W 2、己知：如图所示，一般位置平面△ABC在H面和V面的投影，利用换面法求作其 与H面的夹角。 3、己知：如图所示，直线AB在H面和V面的投影，试用换面法求作直线AB的实长 和直线AB与H面、V面的夹角

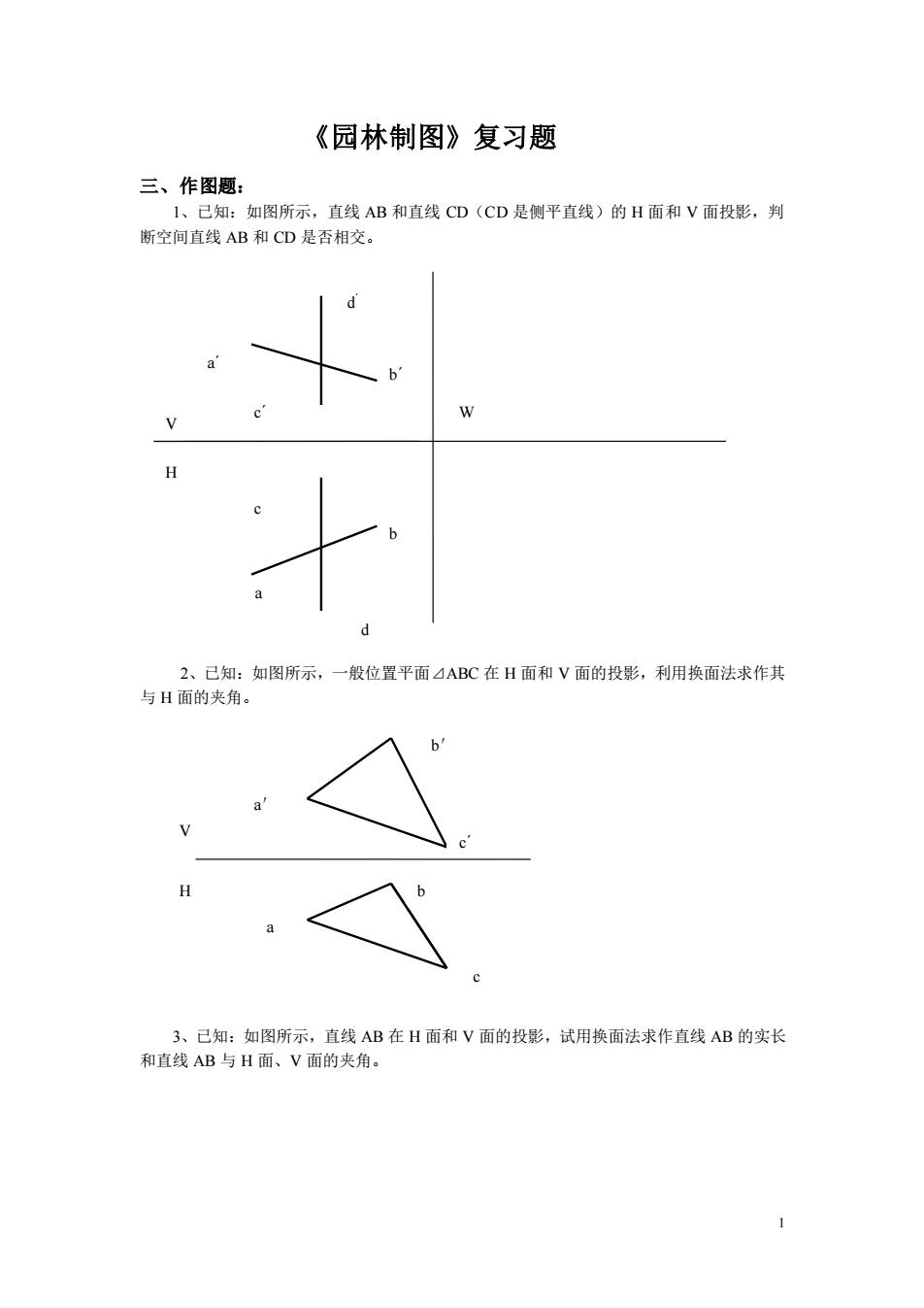

1 8,《园林制图》复习题 三、作图题： 1、已知：如图所示，直线 AB 和直线 CD（CD 是侧平直线）的 H 面和 V 面投影，判 断空间直线 AB 和 CD 是否相交。 2、已知：如图所示，一般位置平面⊿ABC 在 H 面和 V 面的投影，利用换面法求作其 与 H 面的夹角。 3、已知：如图所示，直线 AB 在 H 面和 V 面的投影，试用换面法求作直线 AB 的实长 和直线 AB 与 H 面、V 面的夹角。 a′ b′ c´ a b c V H c´ c b´ a´ a b V H d d ´ W
b H 4、己知：如图所示，某同坡屋面的H面投影，求作其表面交线。 5、已知：如图所示，某同坡屋面的水平投影，求作其表面交线。 6、己知：如图所示，某形体的H面和V面的投影，完成第三个面(W)的投影。 2
2 4、已知：如图所示，某同坡屋面的 H 面投影，求作其表面交线。 5、已知：如图所示，某同坡屋面的水平投影，求作其表面交线。 6、已知：如图所示，某形体的 H 面和 V 面的投影，完成第三个面（W）的投影。 V H a ’ b ’ a b
W H 7、己知：如图所示，某形体在H面和V面的投影，补作第三个面(W面)上的投影图。 H 8、己知：如图所示，某形体的H面和V面投影图，求作其正等测投影图。 3
3 7、已知：如图所示，某形体在 H 面和 V 面的投影，补作第三个面（W 面）上的投影图。 8、已知：如图所示，某形体的 H 面和 V 面投影图，求作其正等测投影图。 V H W V H W
Z y 9、己知：如图所示，某形体在H面和V面的投影，求作其正二测轴测图。 10、己知：如图所示，某纪念碑在H面和V面的投影，求作其正等测轴测图。 Z e 0 Y
4 9、已知：如图所示，某形体在 H 面和 V 面的投影，求作其正二测轴测图。 10、已知：如图所示，某纪念碑在 H 面和 V 面的投影，求作其正等测轴测图。 Z X Y O Z X Y x y z
11、已知：如图所示，某台阶在画面和基面的投影，求作其平行透视图。 Sp h 12、己知：如图所示，某平顶凹形房屋在画面和基面的投影，求作其平行透视图。 Sp 13、己知：如图所示，某形体的H面和V面的投影，求作其成角透视
5 11、已知：如图所示，某台阶在画面和基面的投影，求作其平行透视图。 12、已知：如图所示，某平顶凹形房屋在画面和基面的投影，求作其平行透视图。 13、已知：如图所示，某形体的 H 面和 V 面的投影，求作其成角透视。 p h g s s´ Sp p h g s s´ Sp
