h g 14、己知：如图所示，某形体在H面和V面的投影，作形体的成角透视。 p
6 14、已知：如图所示，某形体在 H 面和 V 面的投影，作形体的成角透视。 p g h S p S h g s

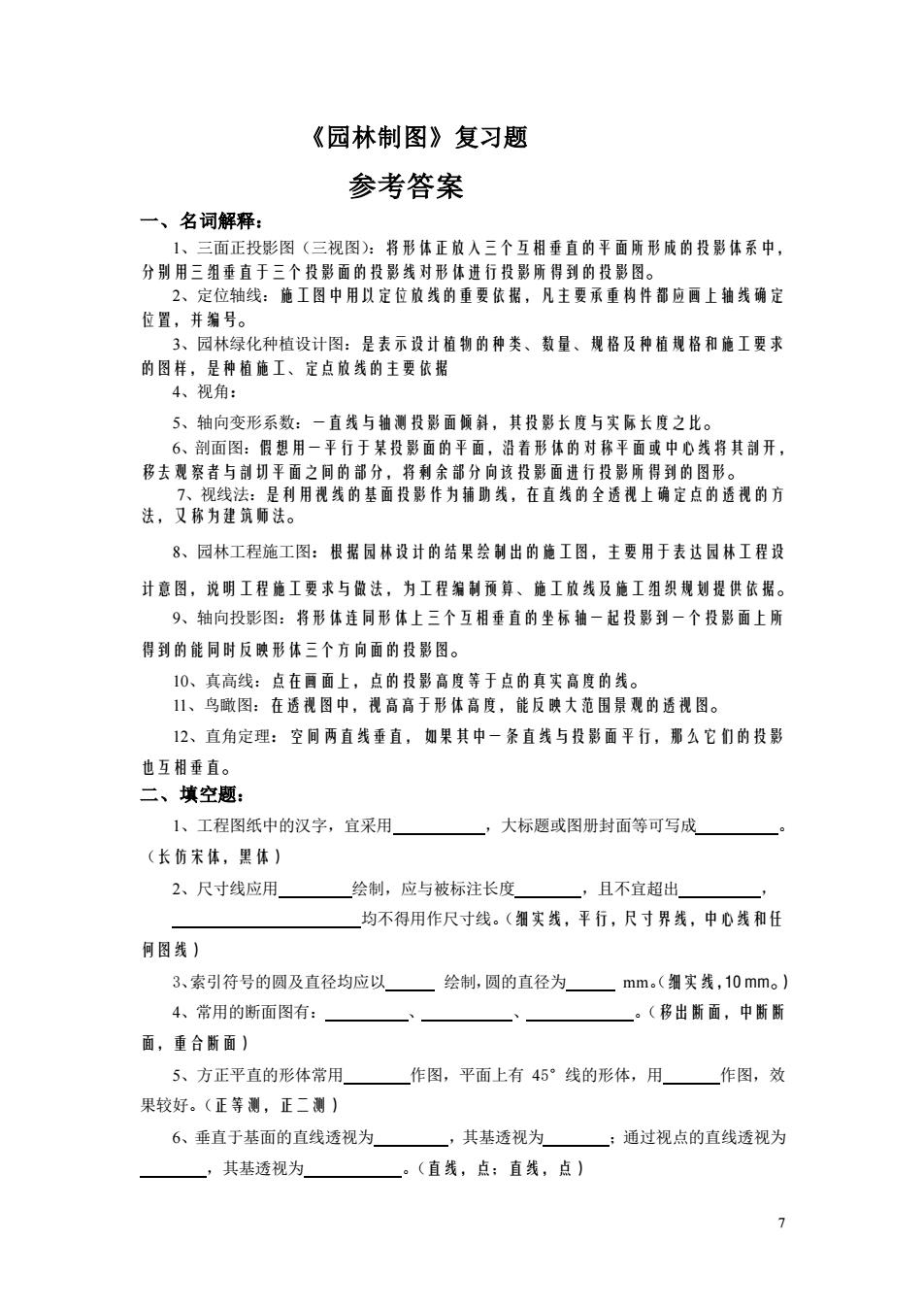

《园林制图》复习题 参考答案 一、名词解释： 1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中， 分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。 2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定 位置，并编号。 3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求 的图样，是种植施工、定点放线的主要依据 4、视角： 5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。 6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开， 移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。 7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方 法，又称为建筑师法。 8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设 计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。 9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所 得到的能同时反映形体三个方向面的投影图。 0、真高线：点在画面上，点的投影高度等于点的真实高度的线。 11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。 12、直角定理：空同两直线垂直，如果其中一条直线与投影面平行，那么它们的投影 也互相垂直。 二、填空题： 1、工程图纸中的汉字，宜采用」 大标题或图册封面等可写成 (长仿宋体，黑体) 2、尺寸线应用 绘制，应与被标注长度 ，且不宜超出 均不得用作尺寸线。（细实线，平行，尺寸界线，中心线和任 何图线) 3、索引符号的圆及直径均应以 绘制，圆的直径为 mm。(细实线，10mm。) 4、常用的断面图有： 。（移出断面，中断断 面，重合断面) 5、方正平直的形体常用 作图，平面上有45°线的形体，用作图，效 果较好。（正等测，正二测） 6、垂直于基面的直线透视为 其基透视为 ；通过视点的直线透视为 其基透视为 (直线，点：直线，点)
7 《园林制图》复习题 参考答案 一、名词解释： 1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中， 分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。 2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定 位置，并编号。 3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求 的图样，是种植施工、定点放线的主要依据 4、视角： 5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。 6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开， 移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。 7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方 法，又称为建筑师法。 8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设 计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。 9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所 得到的能同时反映形体三个方向面的投影图。 10、真高线：点在画面上，点的投影高度等于点的真实高度的线。 11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。 12、直角定理：空间两直线垂直，如果其中一条直线与投影面平行，那么它们的投影 也互相垂直。 二、填空题： 1、工程图纸中的汉字，宜采用 ，大标题或图册封面等可写成 。 （长仿宋体，黑体） 2、尺寸线应用 绘制，应与被标注长度 ，且不宜超出 ， 均不得用作尺寸线。（细实线，平行，尺寸界线，中心线和任 何图线） 3、索引符号的圆及直径均应以 绘制，圆的直径为 mm。（细实线，10 mm。） 4、常用的断面图有： 、 、 。（移出断面，中断断 面，重合断面） 5、方正平直的形体常用 作图，平面上有 45°线的形体，用 作图，效 果较好。（正等测，正二测） 6、垂直于基面的直线透视为 ，其基透视为 ；通过视点的直线透视为 ，其基透视为 。（直线，点；直线，点）
