历粤毛子枝大 8.18255A简介 XIDIAN UNIVERSITY ·Intel8086/8088系列的可编程外设接口电路 ·可以进行编程控制的通用并行输入/输出接口电路。 ·它是一片使用单一+5V电源的40脚双列直插式DIP封装的大 规模集成电路。 ·8255A的通用性强，使用灵活，通过它CPU可直接与外设相 连接。 ·8255A有A、B、C三个端口，24条I/O线 它可以通过编程的 方法来设定的各种/O功能。 ·由于它的功能强，又能方便地与各种8/16位微机系统相配， 所以应用较为普遍。 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 7
• Intel 8086/8088 系列的可编程外设接口电路 • 可以进行编程控制的通用并行输入/输出接口电路。 • 它是一片使用单一+5V电源的40脚双列直插式DIP封装的大 规模集成电路。 • 8255A的通用性强，使用灵活，通过它CPU可直接与外设相 连接。 • 8255A有A、B、C三个端口，24条I/O线。它可以通过编程的 方法来设定的各种I/O功能。 • 由于它的功能强，又能方便地与各种8/16位微机系统相配， 所以应用较为普遍。 8.1 8255A简介 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 7
历些毛子种枝大学 8.28255A的引脚功能 XIDIAN UNIVERSITY PA3 PM 引脚名 功能 连接去向 PA2 Do-Da 数据总线（双向） CPU P PAo RESET 复位输入 CPU RD 限 CS 片选信号 译码电路 A1 s 读信号 8255A RD CPU PC7 3 WR 写信号 CPU PC6 8255 PCs A0,A1 端口地址 CPU 5 PC4 PAo-PA7 端口A 外设 PCo D7 PC1 WCC PB。-PB7 端口B 外设 PC2 PB7 PC3 PB6 PC。~PC 端口C 外设 PBo Vcc 电源(+5V) PB2 GND 地 8255A 引脚图 先Reset,. 再初始化，才能工作！
D0 ~ D7 CS RD WR 0 A1 A , PA0 ~ PA7 PB0 ~ PB7 PC0 ~ PC7 引脚名 功 能 连接去向 数据总线（双向） CPU RESET 复位输入 CPU 片选信号 译码电路 读信号 CPU 写信号 CPU 端口地址 CPU 端口A 外设 端口B 外设 端口C 外设 Vcc 电源（+5V） / GND 地 / 先Reset，再初始化，才能工作！ 8.2 8255A的引脚功能 8
历安毛子种枝大学 8.28255A的结构功能 XIDIAN UNIVERSITY Vcc +5V RESET 控制寄存器 GND RD wr 端口A CPU 8位 PAT PAO A组： A组 外设1 端口C PCT-PC4 cs 高4 低4位 PC3-PCO :端 B组 外设2 B组： 8位 AAo CPU与外设之 00 端口APA 间的握手信号 01 端口B PB PA口和PB口：双向数据输入输出端口 10 端口CPC 11 控制寄存器 PC口：双向数据输入输出端口或 控制/状态端口 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn
CPU 外设1 外设2 8 位 8 位 +5V PA口和PB口：双向数据输入输出端口 PC口：双向数据输入输出端口 或 控制/状态端口 CPU与外设之 间的握手信号 A1A0 00 端口A PA 01 端口B PB 10 端口C PC 11 控制寄存器 8.2 8255A的结构功能 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 9

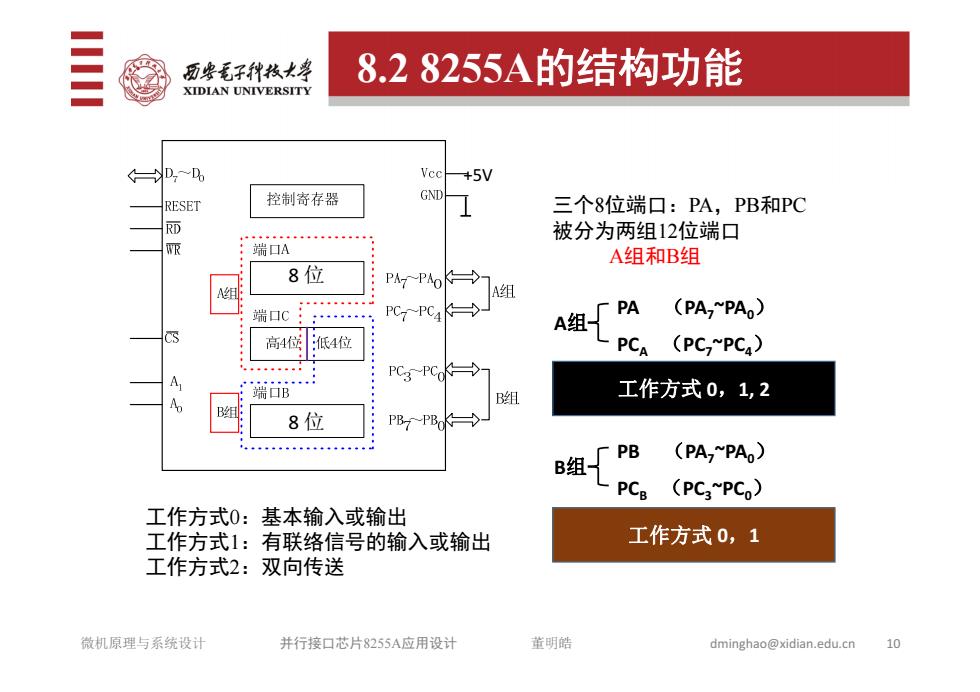

历安毛子种牧大” 8.28255A的结构功能 XIDIAN UNIVERSITY D.Do Vcc +5V 控制寄存器 GNI RESET 三个8位端口：PA,PB和PC 师 被分为两组12位端口 端口A A组和B组 8位 PAT PAO A组 A组 端aC PCTPCA C PA (PAZPA) A组 高4位：低4位 PCA (PC~PC) PC3 PCO B组 工作方式0,1,2 8位 年中车中中中中中卡。年卡华+◆中平年 PB B组 (PAPA) (PC3~PCo) 工作方式0：基本输入或输出 工作方式1：有联络信号的输入或输出 工作方式0,1 工作方式2：双向传送 微机原理与系统设计 并行接口芯片8255A应用设讨 董明皓 dminghao@xidian.edu.cn 10
8 位 8 位 +5V 三个8位端口：PA，PB和PC 被分为两组12位端口 A组和B组 A组 PA （PA7~PA0） PCA （PC7~PC4） B组 PB （PA7~PA0） PCB （PC3~PC0） 工作方式 0，1, 2 工作方式 0，1 工作方式0：基本输入或输出 工作方式1：有联络信号的输入或输出 工作方式2：双向传送 8.2 8255A的结构功能 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 10
历安毛子代枚大学 8.38255A的工作方式 XIDIAN UNIVERSITY 三种基本工作方式： 方式0：基本输入/输出方式；(A、B、C) ·适用于无条件传送接口电路 方式1：有联络信号的输入/输出方式；(A、B) ·适用于查询和中断方式的接口电路 方式2：有联络信号的双向传送方式； (A) ·适用于双向传送数据的外设 ·适用于查询和中断方式的接口电路 具体的工作方式由发送给控制寄存器的方式控制字决定 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 11
三种基本工作方式： 方式0：基本输入/输出方式；（A、B、C） • 适用于无条件传送接口电路 方式1：有联络信号的输入/输出方式；（A、B） • 适用于查询和中断方式的接口电路 方式2：有联络信号的双向传送方式； （A） • 适用于双向传送数据的外设 • 适用于查询和中断方式的接口电路 具体的工作方式由发送给控制寄存器的方式控制字决定 8.3 8255A的工作方式 微机原理与系统设计 并行接口芯片8255A应用设计 董明皓 dminghao@xidian.edu.cn 11
