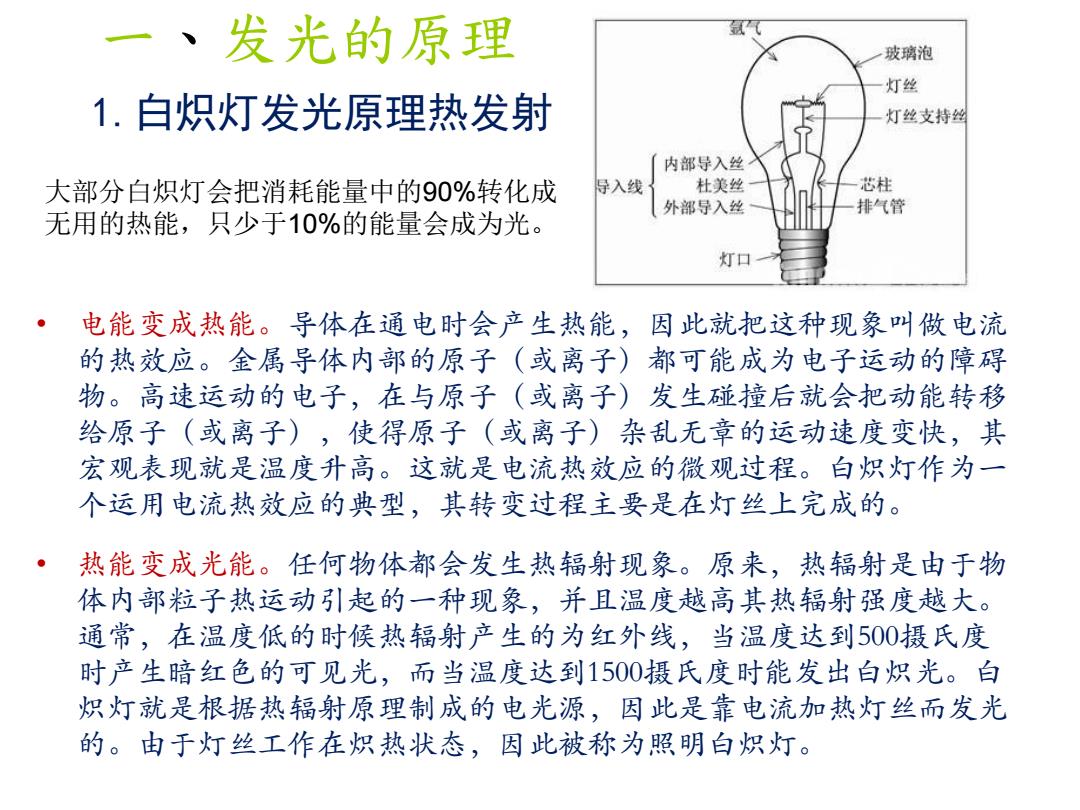

一、发光的原理 玻璃泡 灯丝 1.白炽灯发光原理热发射 灯丝支持丝 内部导入丝 大部分白炽灯会把消耗能量中的90%转化成 导入线 杜美丝 一芯柱 外部导入丝 排气管 无用的热能，只少于10%的能量会成为光。 灯口 电能变成热能。导体在通电时会产生热能，因此就把这种现象叫做电流 的热效应。金属导体内部的原子（或离子)都可能成为电子运动的障碍 物。高速运动的电子，在与原子（或离子)发生碰撞后就会把动能转移 给原子（或离子)，使得原子（或离子）杂乱无章的运动速度变快，其 宏观表现就是温度升高。这就是电流热效应的微观过程。白炽灯作为一 个运用电流热效应的典型，其转变过程主要是在灯丝上完成的。 ·热能变成光能。任何物体都会发生热辐射现象。原来，热辐射是由于物 体内部粒子热运动引起的一种现象，并且温度越高其热辐射强度越大。 通常，在温度低的时候热辐射产生的为红外线，当温度达到500摄氏度 时产生暗红色的可见光，而当温度达到1500摄氏度时能发出白炽光。白 炽灯就是根据热辐射原理制成的电光源，因此是靠电流加热灯丝而发光 的。由于灯丝工作在炽热状态，因此被称为照明白炽灯
• 电能变成热能。导体在通电时会产生热能，因此就把这种现象叫做电流 的热效应。金属导体内部的原子（或离子）都可能成为电子运动的障碍 物。高速运动的电子，在与原子（或离子）发生碰撞后就会把动能转移 给原子（或离子），使得原子（或离子）杂乱无章的运动速度变快，其 宏观表现就是温度升高。这就是电流热效应的微观过程。白炽灯作为一 个运用电流热效应的典型，其转变过程主要是在灯丝上完成的。 • 热能变成光能。任何物体都会发生热辐射现象。原来，热辐射是由于物 体内部粒子热运动引起的一种现象，并且温度越高其热辐射强度越大。 通常，在温度低的时候热辐射产生的为红外线，当温度达到500摄氏度 时产生暗红色的可见光，而当温度达到1500摄氏度时能发出白炽光。白 炽灯就是根据热辐射原理制成的电光源，因此是靠电流加热灯丝而发光 的。由于灯丝工作在炽热状态，因此被称为照明白炽灯。 大部分白炽灯会把消耗能量中的90%转化成 无用的热能，只少于10%的能量会成为光。 一、发光的原理 1.白炽灯发光原理热发射

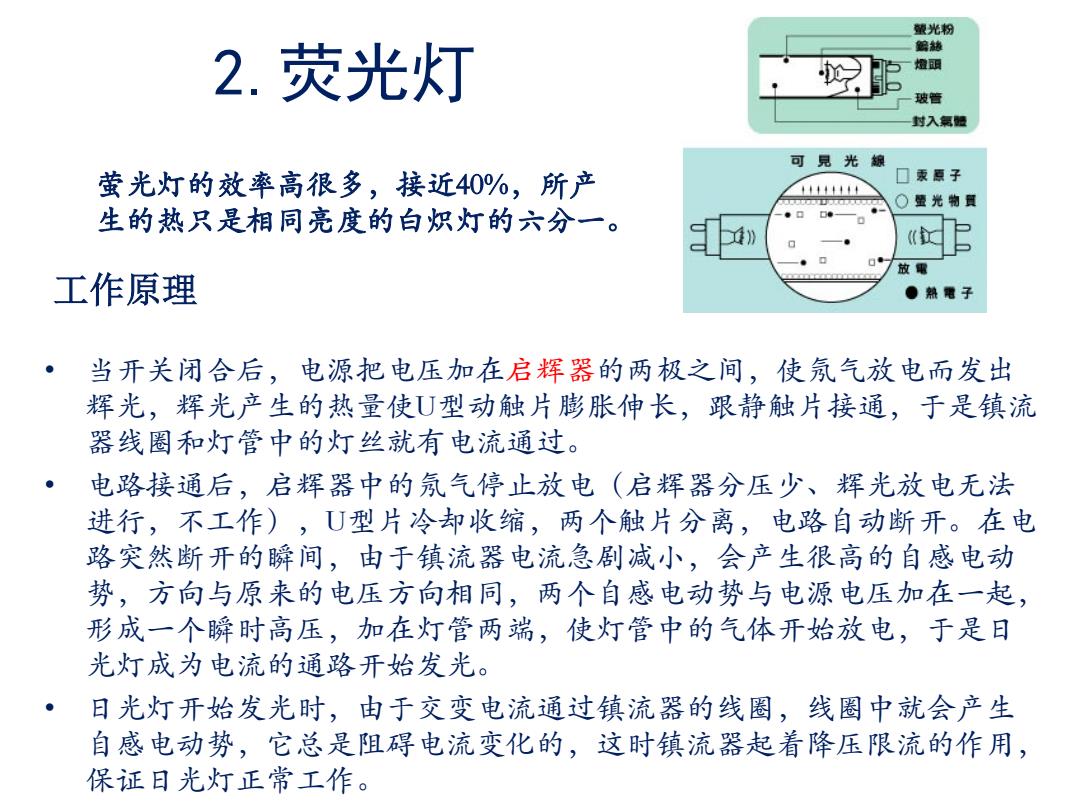

螫光粉 编越 2.荧光灯 燈 玻管 封入氧短 可見光線 萤光灯的效率高很多，接近40%，所产 口汞题子 11111L1 ○壁光物質 生的热只是相同亮度的白炽灯的六分一。 放電 工作原理 ●熟阳子 当开关闭合后，电源把电压加在启辉器的两极之间，使氖气放电而发出 辉光，辉光产生的热量使U型动触片膨胀伸长，跟静触片接通，于是镇流 器线圈和灯管中的灯丝就有电流通过。 电路接通后，启挥器中的氖气停止放电（启辉器分压少、辉光放电无法 进行，不工作)，U型片冷却收缩，两个触片分离，电路自动断开。在电 路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高的自感电动 势，方向与原来的电压方向相同，两个自感电动势与电源电压加在一起， 形成一个瞬时高压，加在灯管两端，使灯管中的气体开始放电，于是日 光灯成为电流的通路开始发光。 日光灯开始发光时，由于交变电流通过镇流器的线圈，线圈中就会产生 自感电动势，它总是阻碍电流变化的，这时镇流器起着降压限流的作用， 保证日光灯正常工作
2.荧光灯 • 当开关闭合后，电源把电压加在启辉器的两极之间，使氖气放电而发出 辉光，辉光产生的热量使U型动触片膨胀伸长，跟静触片接通，于是镇流 器线圈和灯管中的灯丝就有电流通过。 • 电路接通后，启辉器中的氖气停止放电（启辉器分压少、辉光放电无法 进行，不工作），U型片冷却收缩，两个触片分离，电路自动断开。在电 路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高的自感电动 势，方向与原来的电压方向相同，两个自感电动势与电源电压加在一起， 形成一个瞬时高压，加在灯管两端，使灯管中的气体开始放电，于是日 光灯成为电流的通路开始发光。 • 日光灯开始发光时，由于交变电流通过镇流器的线圈，线圈中就会产生 自感电动势，它总是阻碍电流变化的，这时镇流器起着降压限流的作用， 保证日光灯正常工作。 工作原理 萤光灯的效率高很多，接近40%，所产 生的热只是相同亮度的白炽灯的六分一

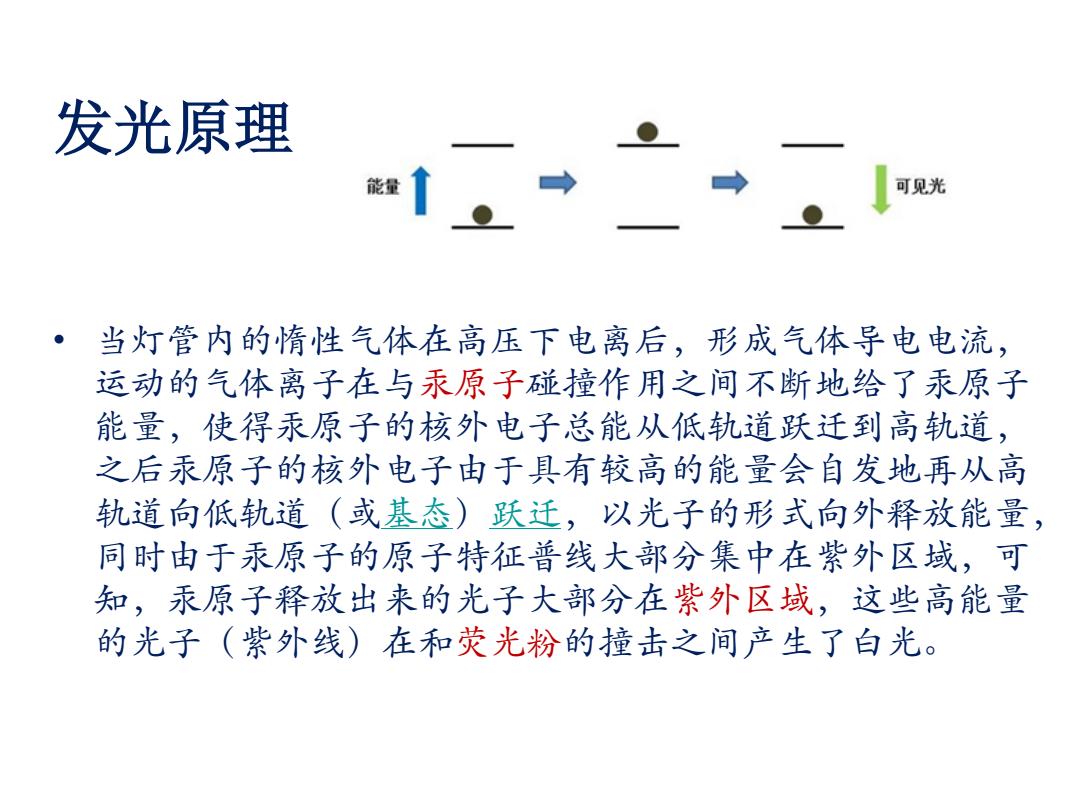

发光原理 能量 可见光 当灯管内的惰性气体在高压下电离后，形成气体导电电流， 运动的气体离子在与汞原子碰撞作用之间不断地给了汞原子 ) 能量，使得汞原子的核外电子总能从低轨道跃迁到高轨道 之后汞原子的核外电子由于具有较高的能量会自发地再从高 轨道向低轨道（或基态）跃迁，以光子的形式向外释放能量， 同时由于汞原子的原子特征普线大部分集中在紫外区域，可 知，汞原子释放出来的光子大部分在紫外区域，这些高能量 的光子（紫外线）在和荧光粉的撞击之间产生了白光
• 当灯管内的惰性气体在高压下电离后，形成气体导电电流， 运动的气体离子在与汞原子碰撞作用之间不断地给了汞原子 能量，使得汞原子的核外电子总能从低轨道跃迁到高轨道， 之后汞原子的核外电子由于具有较高的能量会自发地再从高 轨道向低轨道（或基态）跃迁，以光子的形式向外释放能量， 同时由于汞原子的原子特征普线大部分集中在紫外区域，可 知，汞原子释放出来的光子大部分在紫外区域，这些高能量 的光子（紫外线）在和荧光粉的撞击之间产生了白光。 发光原理
SHANGHAL HIAO TONG UNIVERSKX 半导体发光二极管 LED 上游汽通大粤
半导体发光二极管 LED
