1.马氏体与马氏体相变 ⑧ ONG UNN 1878年发表了《铁的显微镜研究》 http://www.bam.de/de/ueber_uns/geschichte/adolf_martens.htm
http://www.bam.de/de/ueber_uns/geschichte/adolf_martens.htm 1878年发表了《铁的显微镜研究》 1. 马氏体与马氏体相变

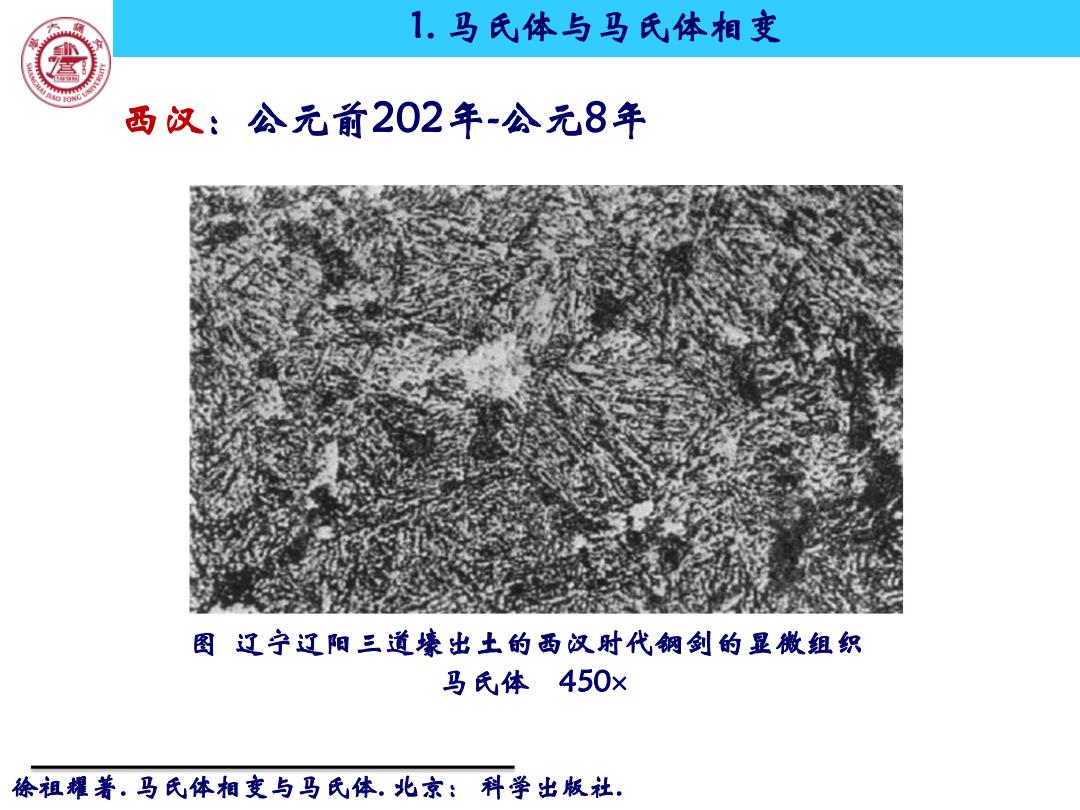

1.马氏体与马氏体相变 西汉：公元前202年-公元8年 图辽宁辽阳三道壕出土的西汉时代钢剑的显微组织 马氏体450× 徐祖耀著。马氏体相变与马氏体。北京：科学出版社
图 辽宁辽阳三道壕出土的西汉时代钢剑的显微组织 马氏体 450 1. 马氏体与马氏体相变 徐祖耀著. 马氏体相变与马氏体. 北京： 科学出版社. 西汉：公元前202年-公元8年

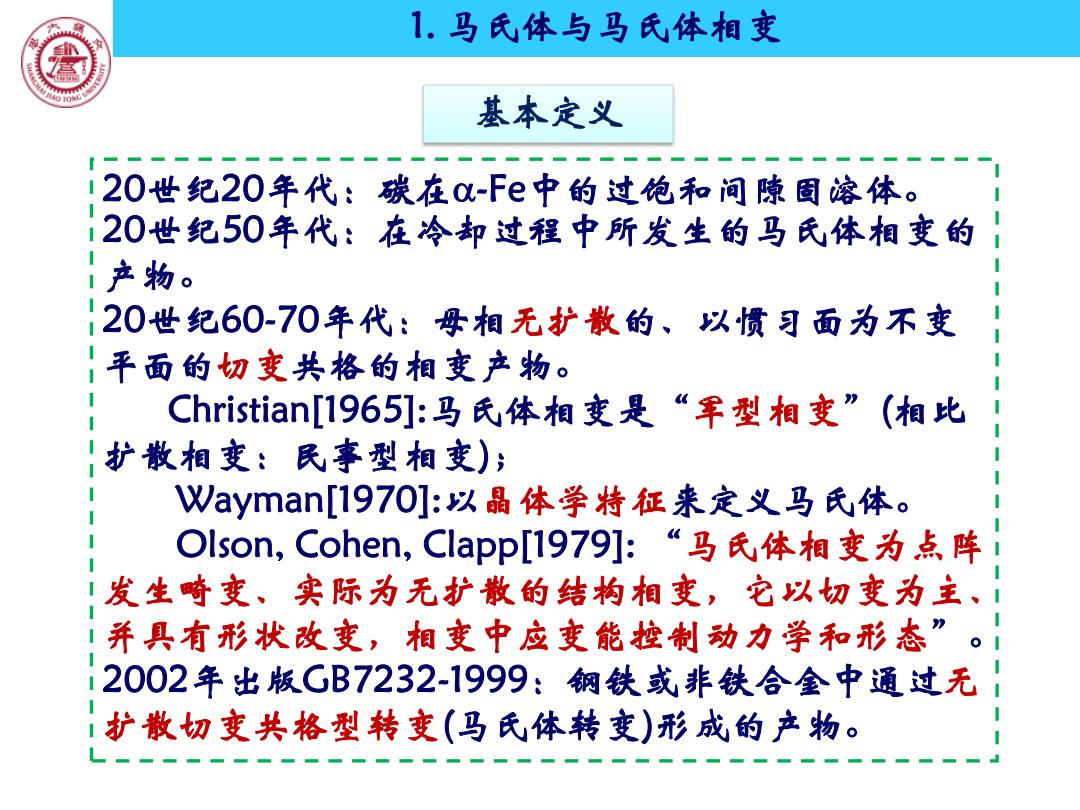

1.马氏体与马氏体相变 基本定义 20世纪20年代：碳在-Fe中的过饱和间隙固溶体。 120世纪50年代：在冷却过程中所发生的马氏体相变的 产物。 120世纪60-70年代：母相无扩散的、以惯习面为不变 平面的切变共格的相变产物。 Christian[1965]:马氏体相变是“军型相变”（相比 扩散相变：民事型相变)； ayman[1970]小：以晶体学特征来定义马氏体。 Olson,.Cohen,Clapp[1979]:“马氏体相变为点阵 !发生畸变、实际为无扩散的结构相变，它以切变为主、 并具有形状改变，相变中应变能控制动力学和形态”。 12002年出版GB7232-1999:钢铁或非铁合金中通过无 扩散切变共格型转变（马氏体转变）形成的产物
20世纪20年代：碳在-Fe中的过饱和间隙固溶体。 20世纪50年代：在冷却过程中所发生的马氏体相变的 产物。 20世纪60-70年代：母相无扩散的、以惯习面为不变 平面的切变共格的相变产物。 Christian[1965]:马氏体相变是“军型相变”(相比 扩散相变：民事型相变)； Wayman[1970]:以晶体学特征来定义马氏体。 Olson, Cohen, Clapp[1979]: “马氏体相变为点阵 发生畸变、实际为无扩散的结构相变，它以切变为主、 并具有形状改变，相变中应变能控制动力学和形态” 。 2002年出版GB7232-1999：钢铁或非铁合金中通过无 扩散切变共格型转变(马氏体转变)形成的产物。 基本定义 1. 马氏体与马氏体相变

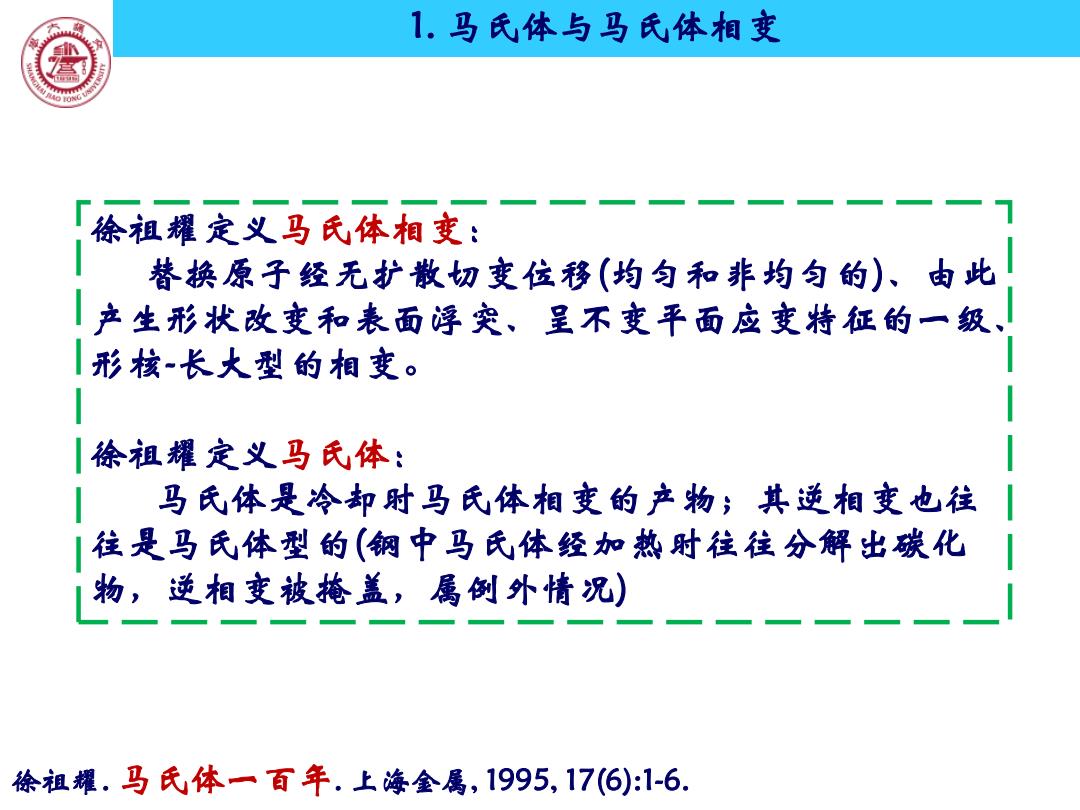

1.马氏体与马氏体相变 ③ 「徐祖耀定义马氏体相变： 替换原子经无扩散切变位移（均匀和非均匀的）、由此 产生形状改变和表面浮突、呈不变平面应变特征的一级、 形核-长大型的相变。 |徐祖耀定义马氏体： 」马氏体是冷却时马氏体相变的产物；其逆相变也往 |往是马氏体型的（钢中马氏体经如热时往往分解出碳化 物，逆相变被掩盖，属倒外情况) 徐祖耀.马氏体一百年.上海全属，1995,17(6)：1-6
徐祖耀定义马氏体相变： 替换原子经无扩散切变位移(均匀和非均匀的)、由此 产生形状改变和表面浮突、呈不变平面应变特征的一级、 形核-长大型的相变。 徐祖耀定义马氏体： 马氏体是冷却时马氏体相变的产物；其逆相变也往 往是马氏体型的(钢中马氏体经加热时往往分解出碳化 物，逆相变被掩盖，属例外情况) 1. 马氏体与马氏体相变 徐祖耀. 马氏体一百年. 上海金属, 1995, 17(6):1-6

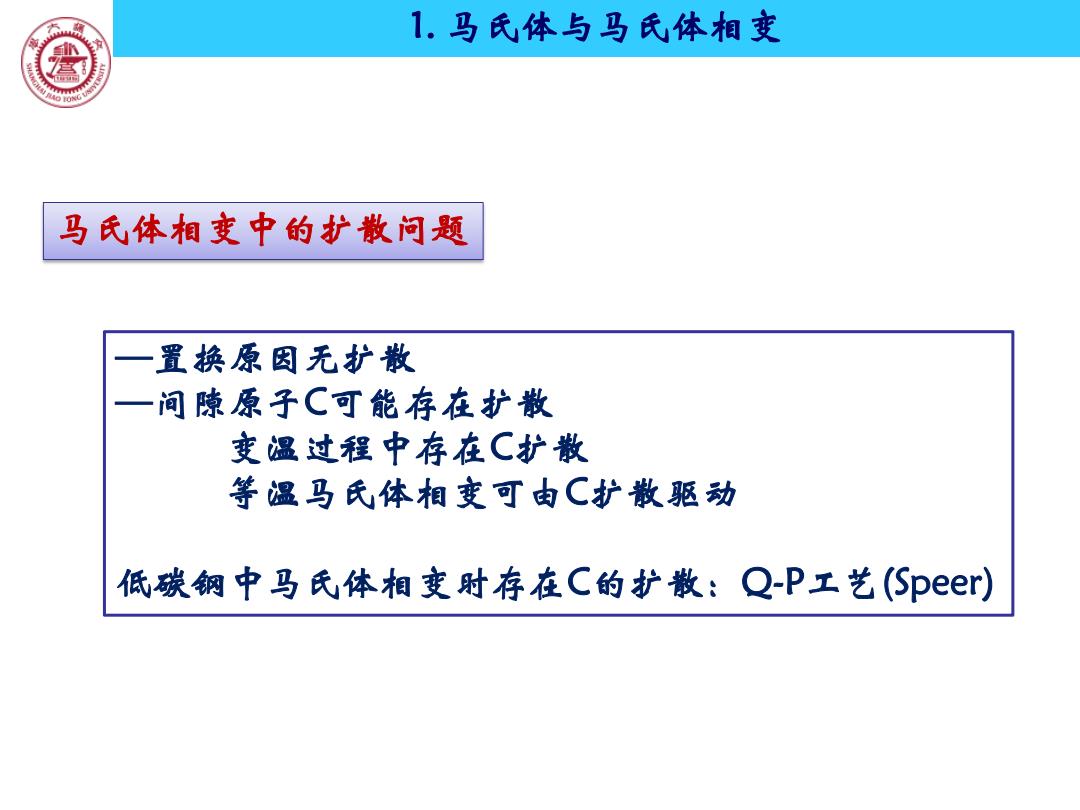

1.马氏体与马氏体相变 ③ 马氏体相变中的扩散问题 置换原因无扩散 问隙原子C可能存在扩散 变温过程中存在C扩散 等温马氏体相变可由C扩散驱动 低碳钢中马氏体相变时存在C的扩散：Q-P工艺(Speer)
马氏体相变中的扩散问题 1. 马氏体与马氏体相变 —置换原因无扩散 —间隙原子C可能存在扩散 变温过程中存在C扩散 等温马氏体相变可由C扩散驱动 低碳钢中马氏体相变时存在C的扩散：Q-P工艺(Speer)
