第8章电磁兼容性测试技术
第8章 电磁兼容性测试技术
、电磁兼容性测试项目 传导 CE 发射测试 C E Cs RE 辐射 敏感度测试 RS R S
一、电磁兼容性测试项目 传导 C 辐射 R 发射测试 E 敏感度测试 S CE CS RE RS
,电磁兼容性测试项目 GB4343-2009 《家用或类似用途电动、电热器具、电动工具及类 似电器无线电干扰特性测量方法和允许值》 GJB152A-97 《军用设备和分系统电磁发射和敏感度测量》
一、电磁兼容性测试项目 GJB152A-97 《军用设备和分系统电磁发射和敏感度测量》 GB4343-2009 《家用或类似用途电动、电热器具、电动工具及类 似电器无线电干扰特性测量方法和允许值 》
电磁兼容性测试项目 CE10210kHz~10MHz电源线传导发射测量 CS11410kHzw400MHz电缆束注入传导敏感度测量 RE10210kHzw18GHz壳体和所有电缆的辐射发射测量 RS10310KHzw40GHz电场辐射敏感度

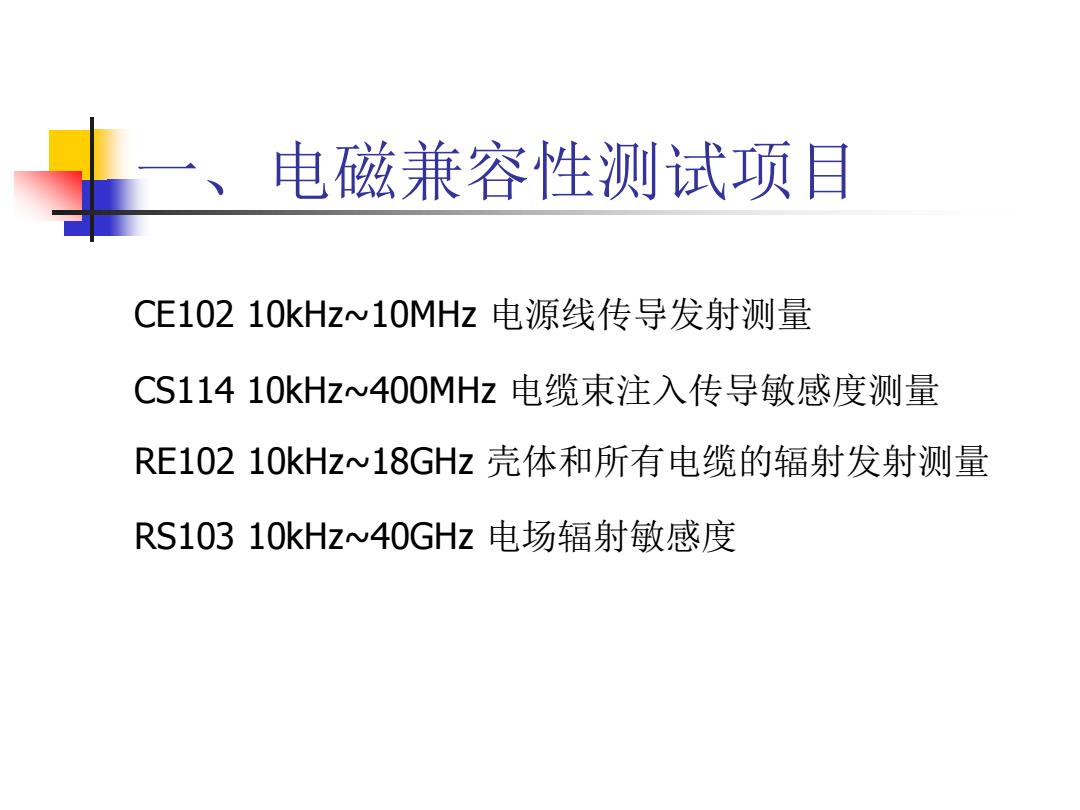

一、电磁兼容性测试项目 CE102 10kHz~10MHz 电源线传导发射测量 CS114 10kHz~400MHz 电缆束注入传导敏感度测量 RE102 10kHz~18GHz 壳体和所有电缆的辐射发射测量 RS103 10kHz~40GHz 电场辐射敏感度
电磁兼容测试场地 1、开阔测试场地 主要用于30w1000MHz 椭圆内无反射物 较大型的EUT测试 。要求椭圆场地内无反射物 受试样机 测试设备 4—X+Y=2F 反射物 长轴=2F
二、电磁兼容测试场地 1、开阔测试场地 椭圆内无反射物 受试样机 测试设备 反射物 长轴=2F 短轴 = √ 3 F X X+Y=2F Y F 主要用于30~1000MHz 较大型的EUT测试 要求椭圆场地内无反射物
